Viessmann Kaskade Vitocal 250-A 12,3 kW Luft/Wasser-Wärmepumpe in Monoblock-Bauweise

Viessmann Kaskade Vitocal 250-A 12,3 kW Luft/Wasser-Wärmepumpe in Monoblock-Bauweise (2x Baugröße 19 / 400V) – Die Maximallösung für Großprojekte

Fast 25 kW Heizleistung mit Scroll-Technologie: Das Kraftpaket für Mehrfamilienhäuser und Gewerbe.

Die Viessmann Kaskade Vitocal 250-A 12,3 kW Luft/Wasser-Wärmepumpe in Monoblock-Bauweise (2x Typ 19 / 400V) markiert die Leistungsspitze der Vitocal-Serie. Dieses System koppelt zwei Außeneinheiten des stärksten Modells (Baugröße 19) zu einer intelligent gesteuerten Heizzentrale. Das Ergebnis ist eine beeindruckende Systemleistung von ca. 24,6 kW (bei -7 °C Außentemperatur), die auch große, unrenovierte Bestandsgebäude oder Gewerbeobjekte souverän versorgt.

Herzstück dieser Anlagen sind die robusten Scroll-Verdichter. Sie sorgen nicht nur für die enorme Leistung, sondern garantieren auch einen besonders ruhigen und langlebigen Betrieb. Dank der Kaskadierung profitieren Sie von maximaler Ausfallsicherheit (Redundanz) und Effizienz: In der Übergangszeit arbeitet oft nur eine Anlage im Teillastbetrieb, während im tiefsten Winter beide Aggregate ihre volle Kraft entfalten. Mit 70 °C Vorlauftemperatur ist der Betrieb an klassischen Heizkörpern problemlos möglich.

Warum die Vitocal 250-A Kaskade (2x 19) die Referenzklasse ist

• Maximale Systemleistung: Bündelt zwei 19er-Einheiten zu ca. 24,6 kW (bei -7 °C) bzw. über 30 kW Spitzenleistung (bei Plusgraden).
• Scroll-Verdichter-Technologie: Industriestandard für höchste Langlebigkeit, Effizienz und Laufruhe (nur 48 dB(A)).
• Sanierungs-Profi: Liefert 70 °C Vorlauftemperatur bis -10 °C Außentemperatur – ideal für den Austausch alter Öl-/Gasheizungen.
• Hohe Effizienz (COP 5,27): Trotz der enormen Kraft arbeitet das System dank 400V-Technik äußerst sparsam.
• Platzsparende Innentechnik: Die "IDU-A Modular" Inneneinheiten sind nur 450 mm breit und speziell für Kaskaden optimiert.
• Winterfest & Sicher: Serienmäßig mit Ventilatorringheizung und Wannenheizung ausgestattet.
• Umweltfreundlich: Betrieb mit natürlichem Kältemittel R290 (Propan) – GWP 0,02.
• Redundanz: Zwei unabhängige Kältekreise garantieren Wärmeversorgung auch bei Wartung eines Gerätes.

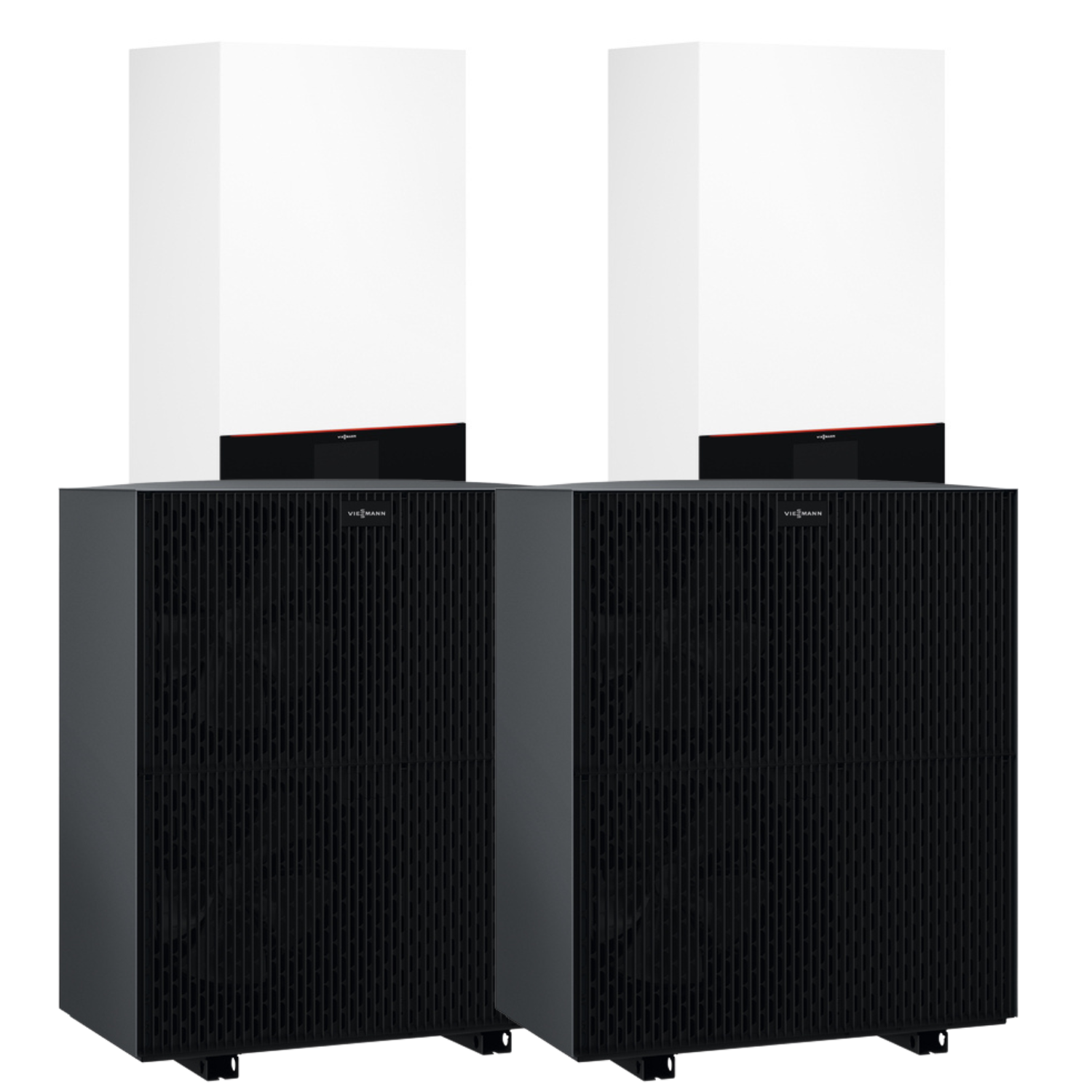

Lieferumfang des Kaskaden-Pakets

Dieses Set enthält alle Komponenten für den Aufbau einer 2er-Kaskade der Leistungsklasse 19:

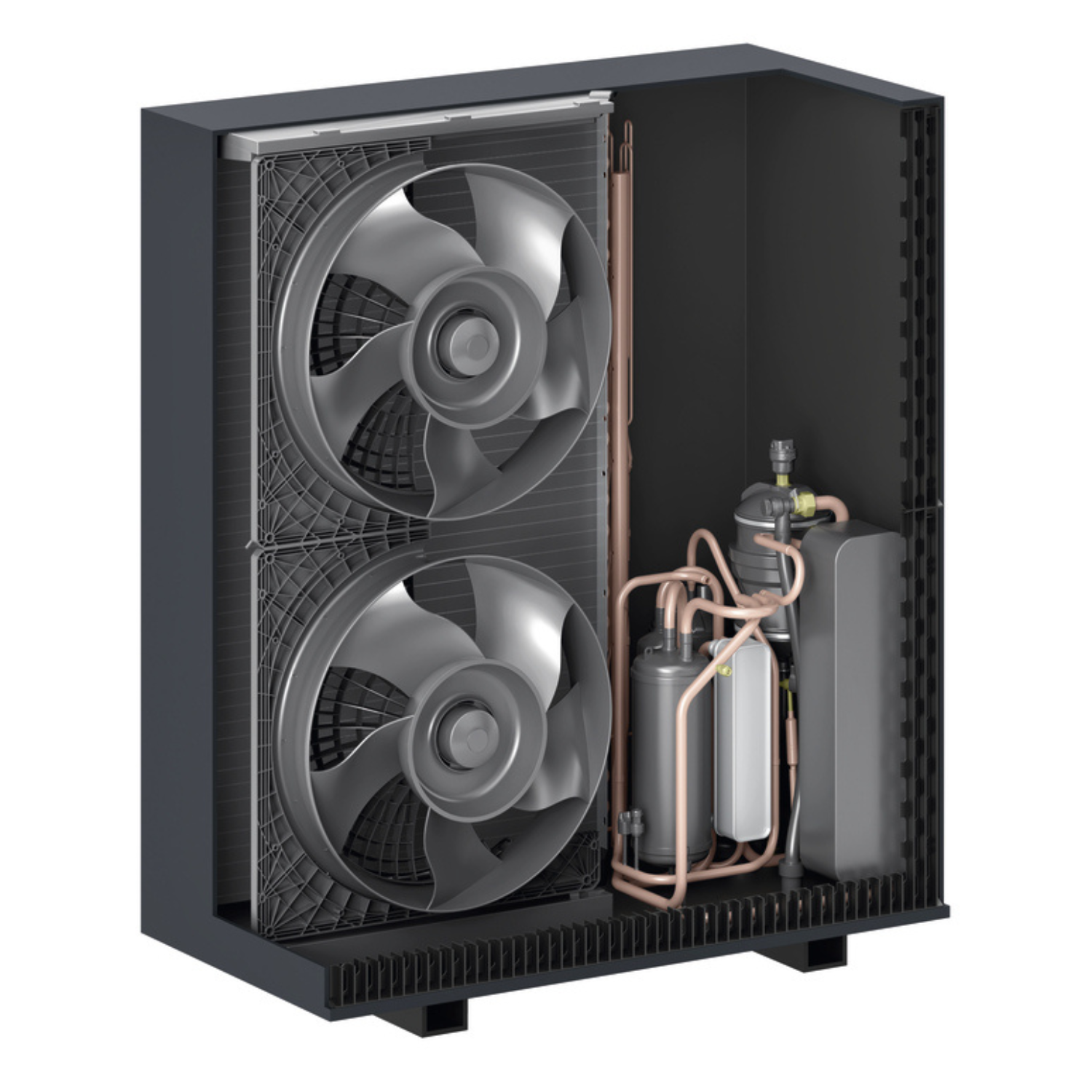

2x Außeneinheit (ODU 250-A, Typ 19, 400V):

• Jeweils mit drehzahlgeregeltem Scroll-Verdichter (DC-Inverter).
• Korrosionsbeständiger Verdampfer mit Blue Fin-Beschichtung.
• Integrierte Ventilatorringheizung und elektrische Begleitheizung in der Kondenswasserwanne.
• Elektronisches Expansionsventil und drehzahlgesteuerte Axialventilatoren.
• Farbe: Vitographite.

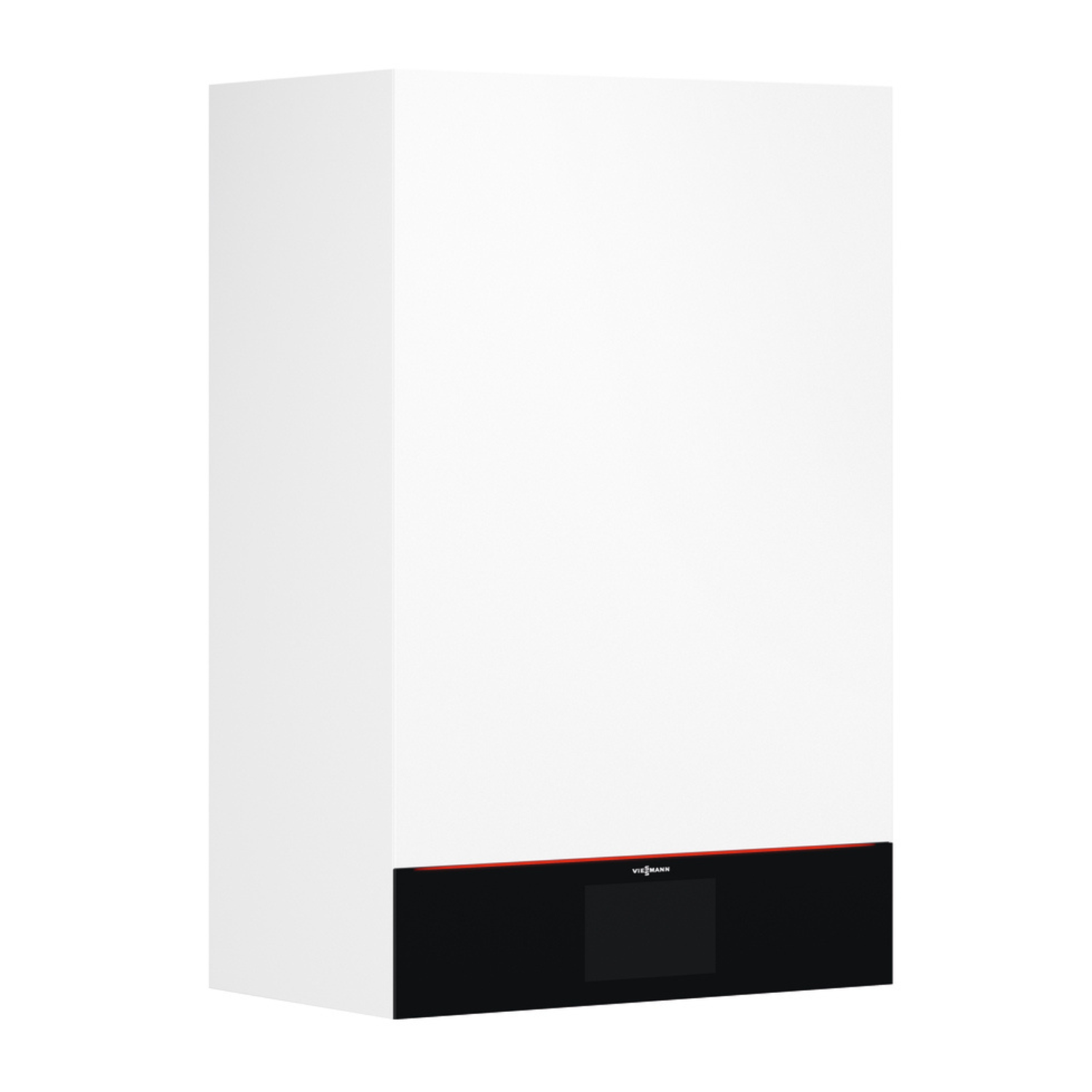

2x Inneneinheit (IDU-A Modular):

• Speziell für Kaskaden: Extra schlanke Wandgeräte (Breite 450 mm).
• Inklusive Hocheffizienz-Umwälzpumpe, Heizwasser-Durchlauferhitzer und 4/3-Wege-Ventil.
• Inklusive Sicherheitsventil, Volumenstromerfassung und Montageschiene.
• Bedienung über 7-Zoll-Farb-Touchdisplay (Master-Einheit).
• Farbe: Vitopearlwhite.

Zubehör im Lieferumfang:

• TU-Set Vitocal 250-A: Für die hydraulische Einbindung.
• Verbindungsleitung CAN (5m): Zur Kommunikation der Wärmepumpen.
• 2x Beipack Elektrik: Für den Anschluss der Außeneinheiten.
• LAN-Erweiterung: Für die Internetanbindung (ViCare App).

Detaillierte Technische Daten

Die folgenden Angaben beziehen sich auf eine einzelne Wärmepumpe. Im Kaskadenbetrieb verdoppeln sich die Leistungswerte annähernd.

Leistungsdaten & Effizienz (pro Gerät)

• Betriebspunkt A7/W35: Nenn-Wärmeleistung 9,0 kW (System: ca. 18,0 kW) | COP 5,27 | Elektr. Aufnahme 1,71 kW
• Betriebspunkt A2/W35: Nenn-Wärmeleistung 8,6 kW (System: ca. 17,2 kW) | COP 4,06 | Elektr. Aufnahme 2,13 kW
• Betriebspunkt A-7/W35: Nenn-Wärmeleistung 12,3 kW (System: ca. 24,6 kW) | COP 2,87 | Elektr. Aufnahme 4,24 kW
• Kühlbetrieb A35/W18: Kühlleistung 10,54 kW (System: ca. 21,0 kW) | EER 5,20 | Elektr. Aufnahme 2,03 kW
• Max. Wärmeleistung (Primär -15°C / Sekundär 65°C): 9,3 kW (System: ca. 18,6 kW)

Einsatzgrenzen (Min / Max Werte)

• Lufttemperatur Heizbetrieb (Min): -20 °C
• Lufttemperatur Heizbetrieb (Max): 40 °C
• Lufttemperatur Kühlbetrieb (Min): 15 °C
• Lufttemperatur Kühlbetrieb (Max): 45 °C
• Max. Vorlauftemperatur: 70 °C
• Zulässiger Betriebsdruck (Heizwasser): 3 bar (0,3 MPa)
• Max. externer Druckverlust (RFH): 600 mbar (60 kPa) bei 1000 l/h

Kältemittel & Umweltbilanz (pro Gerät)

• Kältemittel: R290 (Propan)
• Füllmenge: 2,0 kg
• Treibhauspotenzial (GWP): 0,02
• CO2-Äquivalent: 0,00004 t

Energieeffizienz & Schall (ErP)

• Klasse (Verbund Heizung): A+++
• Jahreszeitbedingte Raumheizungs-Energieeffizienz (Mittel): 191 %
• Jahreszeitbedingte Raumheizungs-Energieeffizienz (Niedertemp): 191 %
• Jahreszeitbedingte Raumheizungs-Energieeffizienz (Mitteltemp): 152 %
• Schallleistungspegel Außen: 48 dB(A) (Extrem leise!)
• Schallleistungspegel Innen: 40 dB(A)

Elektrische Anschlussdaten

• Nennspannung Außeneinheit (Verdichter): 3/N/PE
