Viessmann Kaskade Vitocal 250-A 12,3 kW Antifreeze Luft/Wasser-Wärmepumpe mit LAN-Modul

Viessmann Kaskade Vitocal 250-A 12,3 kW Antifreeze Luft/Wasser-Wärmepumpe mit LAN-Modul Kaskade (2x Baugröße 19 / 400V) AF-Version – Die stärkste Winter-Lösung

25 kW Heizleistung mit Scroll-Technologie & Frostschutz: Die Referenz für große Immobilien.

Die Viessmann Kaskade Vitocal 250-A 12,3 kW Antifreeze Luft/Wasser-Wärmepumpe mit LAN-Modul Kaskade (2x Typ 19 / 400V / AF-Version) ist das absolute Top-Modell für die Sanierung von Mehrfamilienhäusern und Gewerbeobjekten. Sie kombiniert die Kraft von zwei Wärmepumpen der größten Baugröße (19) mit der Sicherheit der "Advanced Frost protection" (AF). Das Ergebnis ist eine Systemleistung von ca. 24,6 kW (bei -7 °C), die dank integrierter Heizungen in der Außeneinheit auch dem härtesten Winter trotzt.

Im Inneren arbeiten langlebige Scroll-Verdichter, die für ihren besonders ruhigen Lauf (48 dB(A)) und hohe Effizienz bekannt sind. Die intelligente Kaskaden-Regelung passt die Leistung stufenlos an den Bedarf an: Von der effizienten Grundlastversorgung durch ein Gerät bis zur vollen Power beider Aggregate bei Spitzenlast. Mit 70 °C Vorlauftemperatur ist dieses System der perfekte Ersatz für alte Öl- und Gasheizungen in Bestandsgebäuden.

Warum die Vitocal 250-A Kaskade (2x 19 AF) konkurrenzlos ist

• Inklusive Winter-Paket (AF): Beide Außeneinheiten verfügen ab Werk über eine Ventilatorringheizung und eine beheizte Kondenswasserwanne. Das verhindert zuverlässig Eisbildung und garantiert Betriebssicherheit bei extremem Frost.
• Maximale Systemleistung: Bündelt zwei 19er-Einheiten zu ca. 24,6 kW (bei -7 °C) bzw. über 30 kW (bei Plusgraden).
• Scroll-Verdichter: Die verbaute Scroll-Technologie sorgt für maximale Langlebigkeit und Laufruhe.
• Sanierungs-Profi: Liefert 70 °C Vorlauftemperatur (bis -10 °C Außen), ideal für klassische Heizkörper.
• Hohe Effizienz (COP 5,27): Trotz der enormen Leistung arbeitet das 400V-System im Verbund hocheffizient (A+++).
• Ausfallsicherheit: Dank zwei unabhängiger Kältekreise (Redundanz) bleibt das Gebäude auch bei Wartung eines Gerätes warm.
• Platzsparende Innentechnik: Die "IDU-A Modular" Inneneinheiten sind nur 450 mm breit und sparen Platz im Technikraum.
• Umweltfreundlich: Betrieb mit natürlichem Kältemittel R290 (Propan) – GWP 0,02.

Lieferumfang des Kaskaden-Pakets

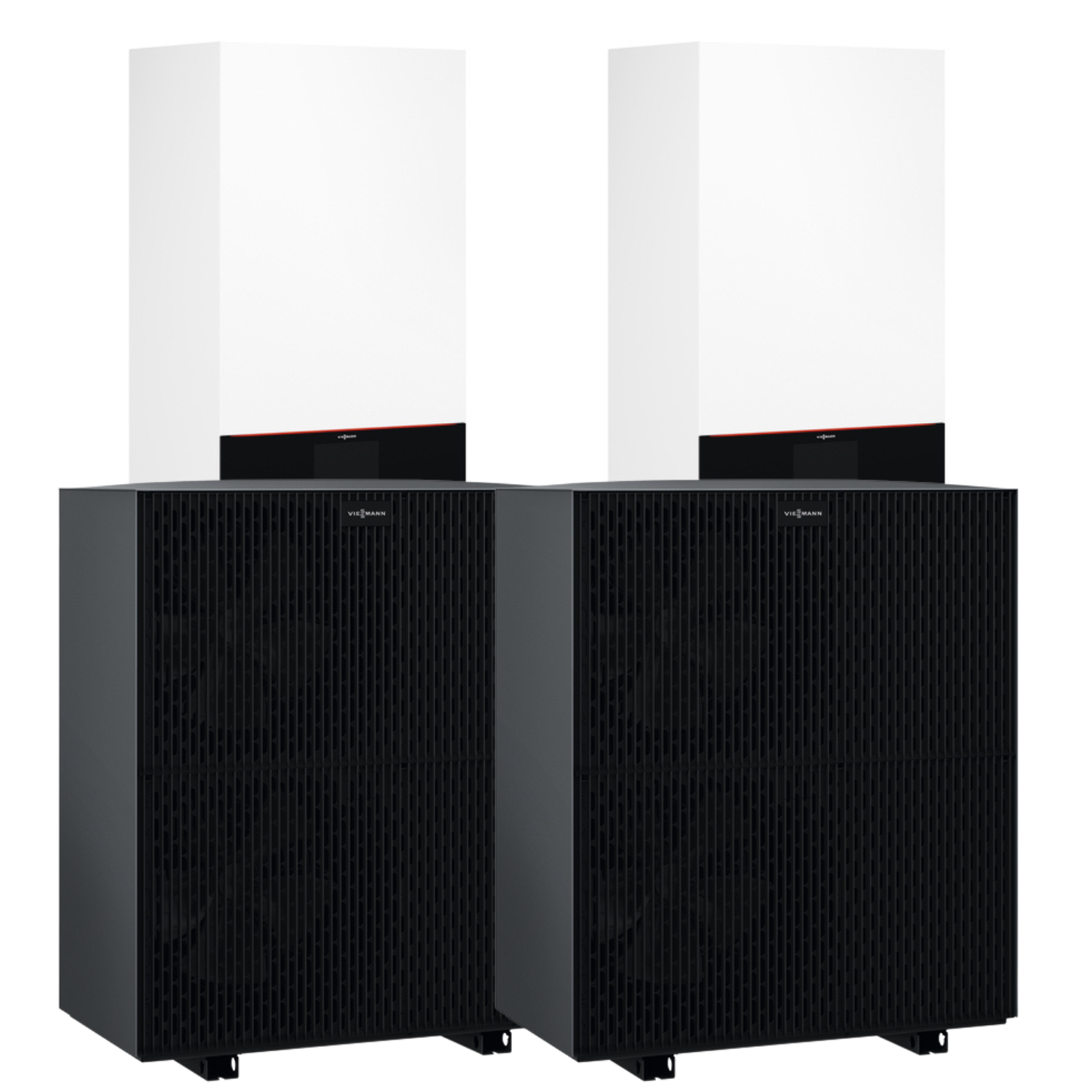

Dieses Set enthält alles für den Aufbau einer winterfesten 2er-Kaskade (Baugröße 19):

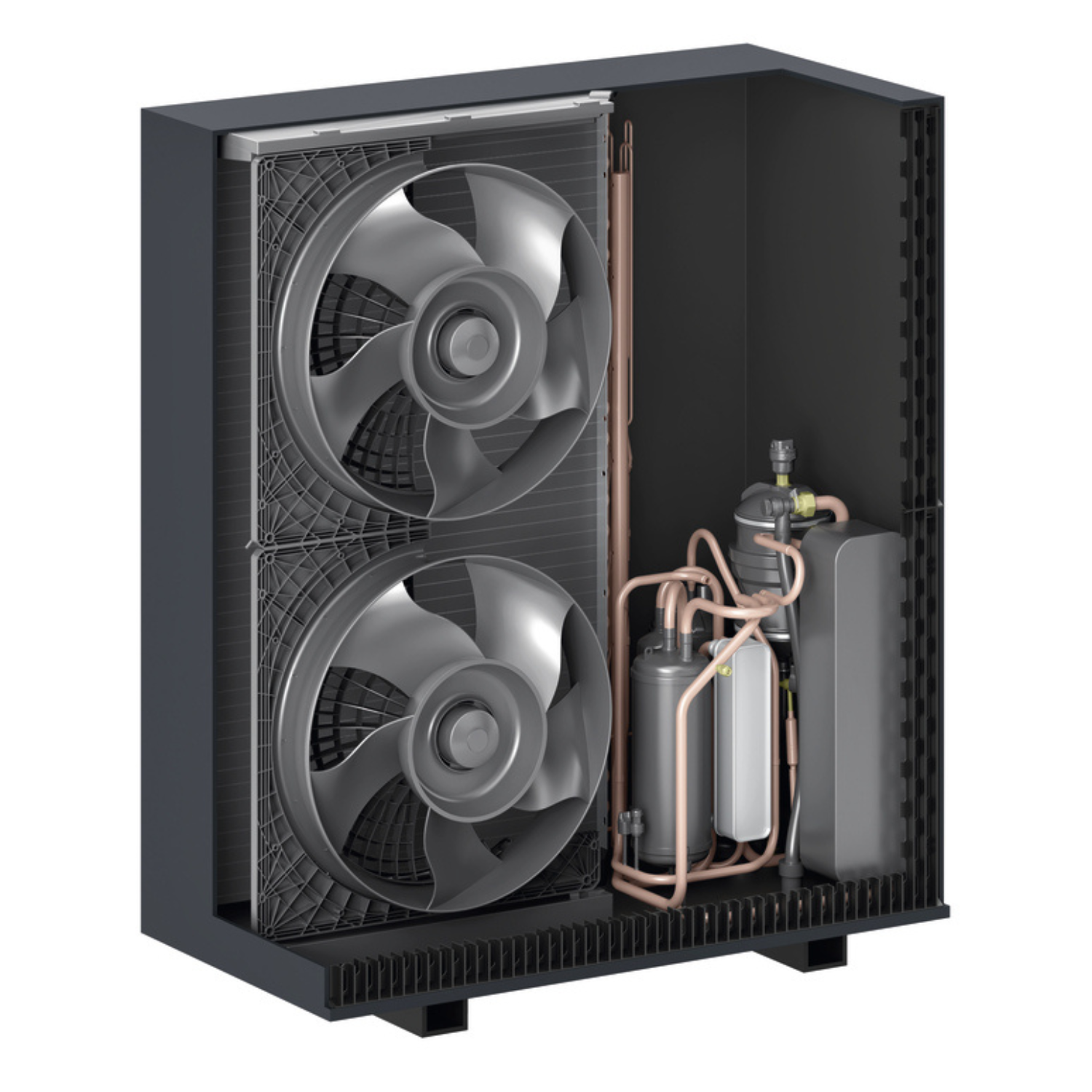

2x Außeneinheit (ODU 250-A, Typ 19, 400V, AF-Version):

• Jeweils mit drehzahlgeregeltem Scroll-Verdichter (DC-Inverter).
• Korrosionsbeständiger Verdampfer mit Blue Fin-Beschichtung.
• Integrierte Winterausstattung: Ventilatorringheizung & Kondensatwannenheizung.
• Elektronisches Expansionsventil und drehzahlgesteuerte Axialventilatoren.
• Farbe: Vitographite.

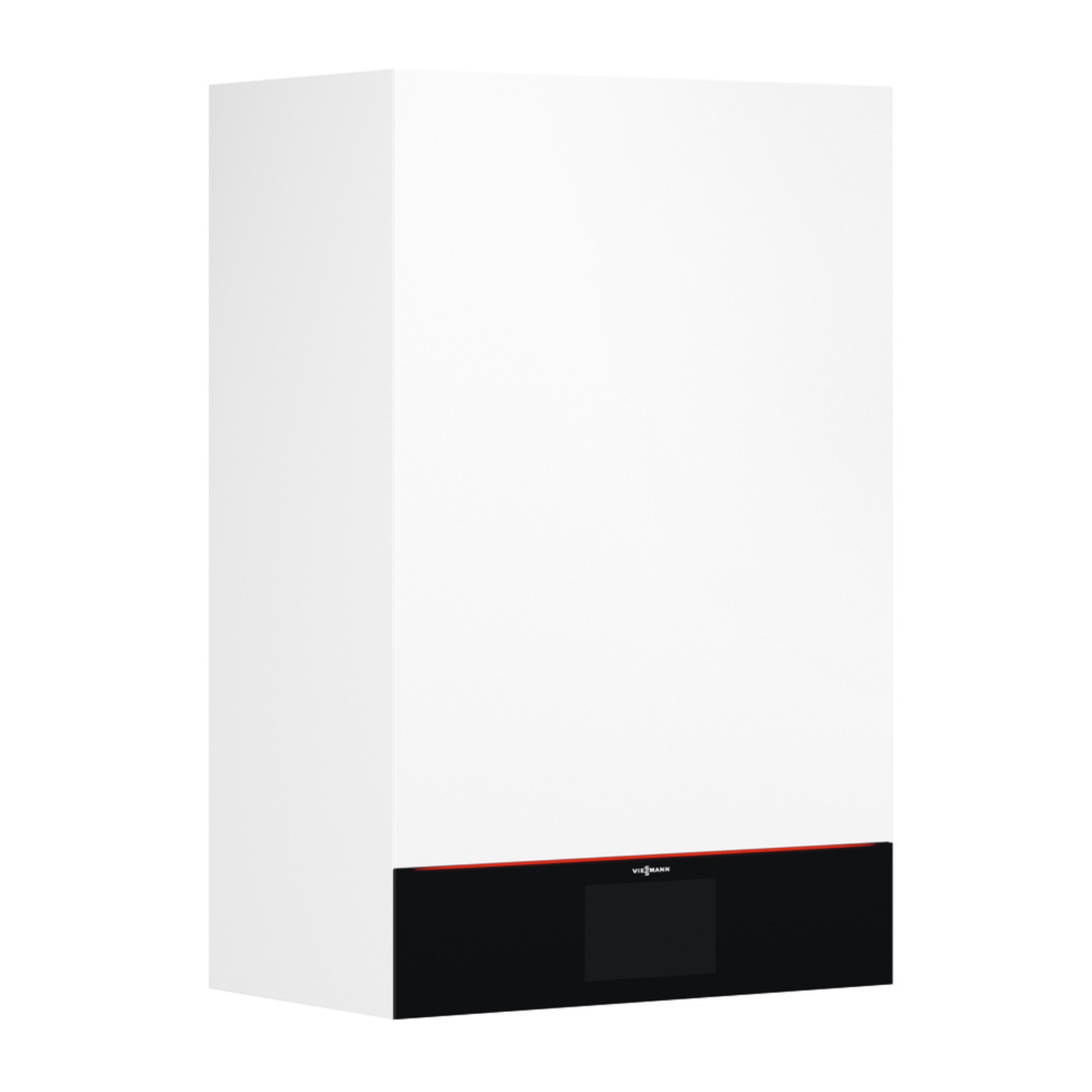

2x Inneneinheit (IDU-A Modular):

• Speziell für Kaskaden: Extra schlanke Wandgeräte (Breite 450 mm).
• Inklusive Hocheffizienz-Umwälzpumpe, Heizwasser-Durchlauferhitzer und 4/3-Wege-Ventil.
• Inklusive Sicherheitsventil, Volumenstromerfassung und Montageschiene.
• Bedienung über 7-Zoll-Farb-Touchdisplay (Master-Einheit).
• Farbe: Vitopearlwhite.

Zubehör im Lieferumfang:

• TU-Set Vitocal 250-A: Für die hydraulische Einbindung.
• Verbindungsleitung CAN (5m): Zur Kommunikation der Wärmepumpen.
• 2x Beipack Elektrik: Für den Anschluss der Außeneinheiten.
• LAN-Erweiterung: Für die Internetanbindung (ViCare App).

Detaillierte Technische Daten

Die folgenden Angaben beziehen sich auf eine einzelne Wärmepumpe der Kaskade. Im Kaskadenbetrieb verdoppeln sich die Leistungswerte annähernd.

Leistungsdaten & Effizienz (pro Gerät)

• Betriebspunkt A7/W35: Nenn-Wärmeleistung 9,0 kW (System: ca. 18,0 kW) | COP 5,27 | Elektr. Aufnahme 1,71 kW
• Betriebspunkt A2/W35: Nenn-Wärmeleistung 8,6 kW (System: ca. 17,2 kW) | COP 4,06 | Elektr. Aufnahme 2,13 kW
• Betriebspunkt A-7/W35: Nenn-Wärmeleistung 12,3 kW (System: ca. 24,6 kW) | COP 2,87 | Elektr. Aufnahme 4,24 kW
• Kühlbetrieb A35/W18: Kühlleistung 10,54 kW (System: ca. 21,0 kW) | EER 5,20 | Elektr. Aufnahme 2,03 kW
• Max. Wärmeleistung (Primär -15°C / Sekundär 65°C): 9,3 kW (System: ca. 18,6 kW)

Einsatzgrenzen (Min / Max Werte)

• Lufttemperatur Heizbetrieb (Min): -20 °C
• Lufttemperatur Heizbetrieb (Max): 40 °C
• Lufttemperatur Kühlbetrieb (Min): 15 °C
• Lufttemperatur Kühlbetrieb (Max): 45 °C
• Max. Vorlauftemperatur: 70 °C
• Zulässiger Betriebsdruck (Heizwasser): 3 bar (0,3 MPa)
• Max. externer Druckverlust (RFH): 600 mbar (60 kPa) bei 1000 l/h

Kältemittel & Umweltbilanz (pro Gerät)

• Kältemittel: R290 (Propan)
• Füllmenge: 2,0 kg
• Treibhauspotenzial (GWP): 0,02
• CO2-Äquivalent: 0,00004 t

Energieeffizienz & Schall (ErP)

• Klasse (Verbund Heizung): A+++
• Jahreszeitbedingte Raumheizungs-Energieeffizienz (Mittel): 191 %
• Schallleistungspegel Außen: 48 dB(A) (Extrem leise dank Scroll!)
• Schallleistungspegel Innen: 40 dB(A)

Elektrische Anschlussdaten

• Nennspannung Außeneinheit (Verdichter): 3/N/PE 400 V / 50 Hz
• Nennspannung Inneneinheit (Regelung): 1/N/PE 230 V / 50 Hz
• Absicherung intern: T 6,3 A
• Anlaufstrom Verdichter: < 10 A

Maße & Gewichte

• Außeneinheit (je): 1144 x 600 x 1382 mm (LxBxH) | Gewicht: 257 kg
• Inneneinheit Modular (je): 360 x 450 x 920 mm (LxBxH) | Gewicht: 47 kg

Wichtiger Sicherheitshinweis:

Das verwendete Kältemittel R290 ist der Sicherheitsgruppe A3 (leicht entflammbar gemäß ANSI/ASHRAE Standard 34) zugeordnet. Arbeiten am Kältekreis der Außeneinheit dürfen aus Sicherheitsgründen nur von qualifiziertem Fachpersonal durchgeführt werden.

Hersteller-Artikelnummern im Set:

• 2x ODU 250-A (Außeneinheit, Typ 19, AF-Version): 00107988235
• 2x IDU-A Modular (Inneneinheit): 00207098468
• 1x TU-Set: 00307055257
• 2x Beipack Elektrik ODU: 00407977285
• 1x LAN-Erweiterung: 00507984901
• 1x CAN-Verbindungsleitung: 00607955937

Fazit: Das ultimative Kraftpaket für den Winter

Die Viessmann Vitocal 250-A Kaskade (2x 19 AF) lässt keine Wünsche offen. Sie bietet die höchste Leistung der Serie (ca. 25 kW), die beste Technologie (Scroll) und die sicherste Ausstattung (AF). Für Besitzer von Mehrfamilienhäusern, die eine zukunftssichere, robuste und winterfeste Heizlösung suchen, ist dieses System die erste Wahl. Jetzt bei uniDomo bestellen.

Häufig gestellte Fragen (FAQ) zur Kaskade (Typ 19 AF)

Was ist der Unterschied zur normalen 19er Kaskade?

Die AF-Version (Endziffer V002) ist speziell für harte Witterungsbedingungen ausgerüstet. Sie verfügt über elektrische Heizungen in der Kondensatwanne und am Ventilatorring. Das verhindert, dass die Außeneinheit bei Eisregen oder starkem Frost zufriert und ausfällt.

Ist die Scroll-Technik besser?

Ja, in dieser Leistungsklasse sind Scroll-Verdichter überlegen. Sie haben weniger bewegliche Teile, sind dadurch verschleißärmer und laufen ruhiger als klassische Verdichter. In der Kaskade sorgt das für ein sehr robustes und leises System.

Kann ich die Anlage auch im Gewerbe nutzen?

Absolut. Aufgrund der hohen Vorlauftemperaturen (70°C) und der Leistungsreserven eignet sich die Kaskade hervorragend für Bürogebäude, Hotels oder größere Wohnanlagen, die saniert werden sollen.
