Viessmann Kaskade Vitocal 250-A 11,1 kW Luft/Wasser Wärmepumpe A13 Antifreeze Variante

Viessmann Kaskade Vitocal 250-A 11,1 kW Luft/Wasser Wärmepumpe A13 Antifreeze Variante (2x Baugröße 13 / 400V) AF-Version – Das winterfeste Kraftpaket

22 kW Systemleistung mit integriertem Frostschutz: Maximale Sicherheit für große Immobilien.

Die Viessmann Kaskade Vitocal 250-A 11,1 kW Luft/Wasser Wärmepumpe A13 Antifreeze Variante (2x Typ 13 / 400V / AF-Version) vereint hohe Heizleistung mit kompromissloser Betriebssicherheit. Dieses Set koppelt zwei leistungsstarke Wärmepumpen der Baugröße 13 zu einer intelligenten Heizzentrale. Das Besondere: Beide Außeneinheiten sind als AF-Modell ("Advanced Frost protection") ausgeführt und verfügen ab Werk über integrierte Heizungen für den Ventilatorring und die Kondenswasserwanne.

Mit einer Systemleistung von ca. 22,2 kW (bei -7 °C) versorgt diese Kaskade auch größere, unrenovierte Mehrfamilienhäuser zuverlässig. Die intelligente Regelung nutzt die Vorteile der Kaskade perfekt: In der Übergangszeit läuft oft nur ein Gerät hocheffizient im Teillastbetrieb. Wird es extrem kalt, arbeiten beide Geräte zusammen. Dank 70 °C Vorlauftemperatur (bis -10 °C) ist der Betrieb mit klassischen Radiatoren problemlos möglich.

Warum die Vitocal 250-A Kaskade (2x 13 AF) die sicherste Wahl ist

• Inklusive Winter-Paket (AF): Elektrische Begleitheizungen in der Bodenwanne und am Ventilatorring verhindern zuverlässig Vereisung bei strengem Frost und hoher Luftfeuchtigkeit.
• Enorme Leistung: Bündelt zwei 13er-Einheiten zu einer Systemleistung von 22,2 kW (bei -7 °C) bzw. über 30 kW (bei A7/W35).
• Sanierungs-Profi: Liefert 70 °C Vorlauftemperatur, ideal für den Austausch von Öl- und Gasheizungen im Bestand.
• Hohe Effizienz (COP 5,39): Trotz der hohen Leistung arbeiten die 400V-Geräte extrem sparsam (Effizienzklasse A+++).
• Ausfallsicherheit: Durch zwei unabhängige Kältekreise (Redundanz) bleibt die Wärmeversorgung auch bei Wartung eines Gerätes gesichert.
• Platzsparende Innentechnik: Die "IDU-A Modular" Inneneinheiten sind nur 450 mm breit und sparen Wandfläche im Technikraum.
• Umweltfreundlich: Betrieb mit natürlichem Kältemittel R290 (Propan) – GWP 0,02.
• Netzstabil (400V): Symmetrische Netzbelastung dank 3-Phasen-Anschluss.

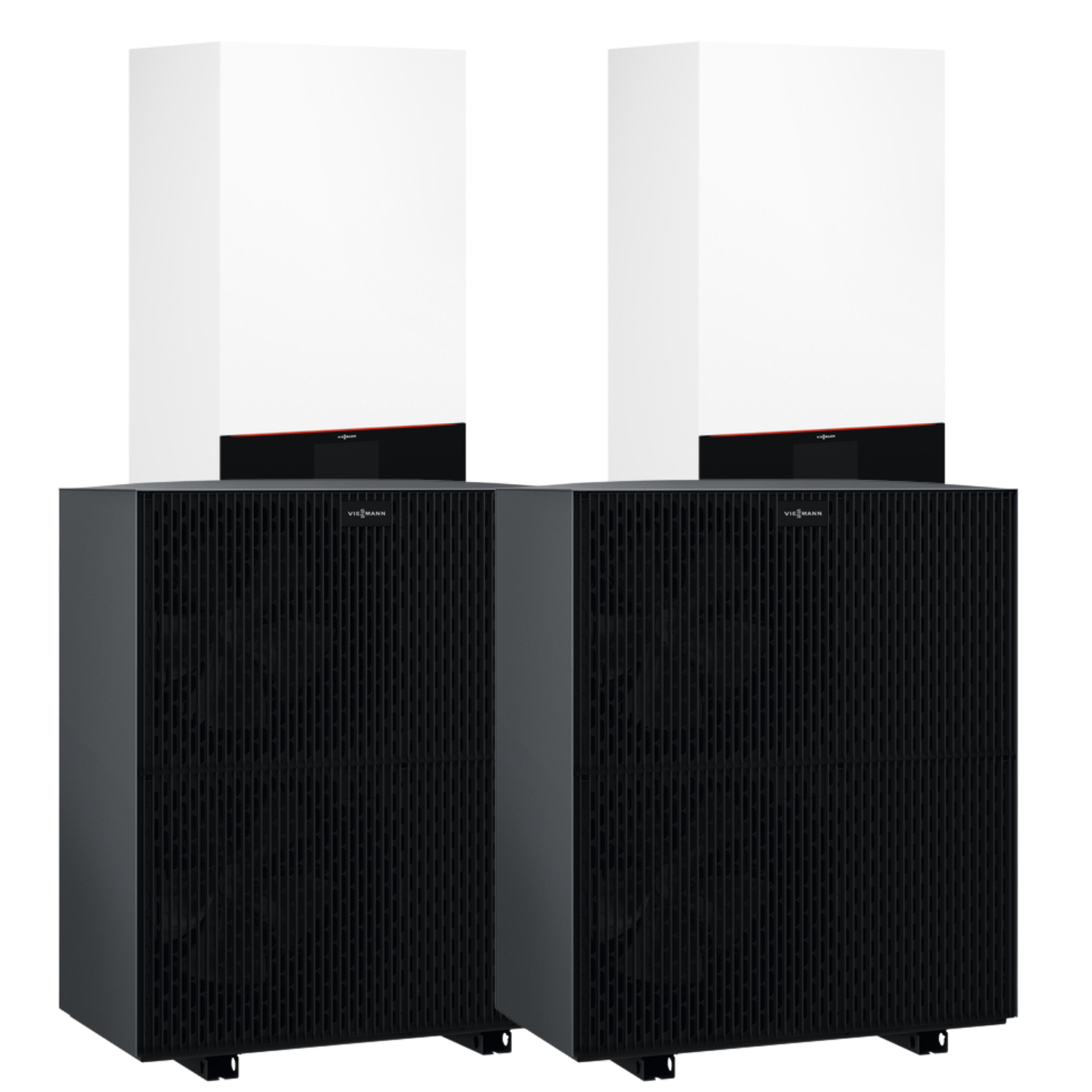

Lieferumfang des Kaskaden-Pakets

Dieses Set enthält alles für den Aufbau einer winterfesten 2er-Kaskade:

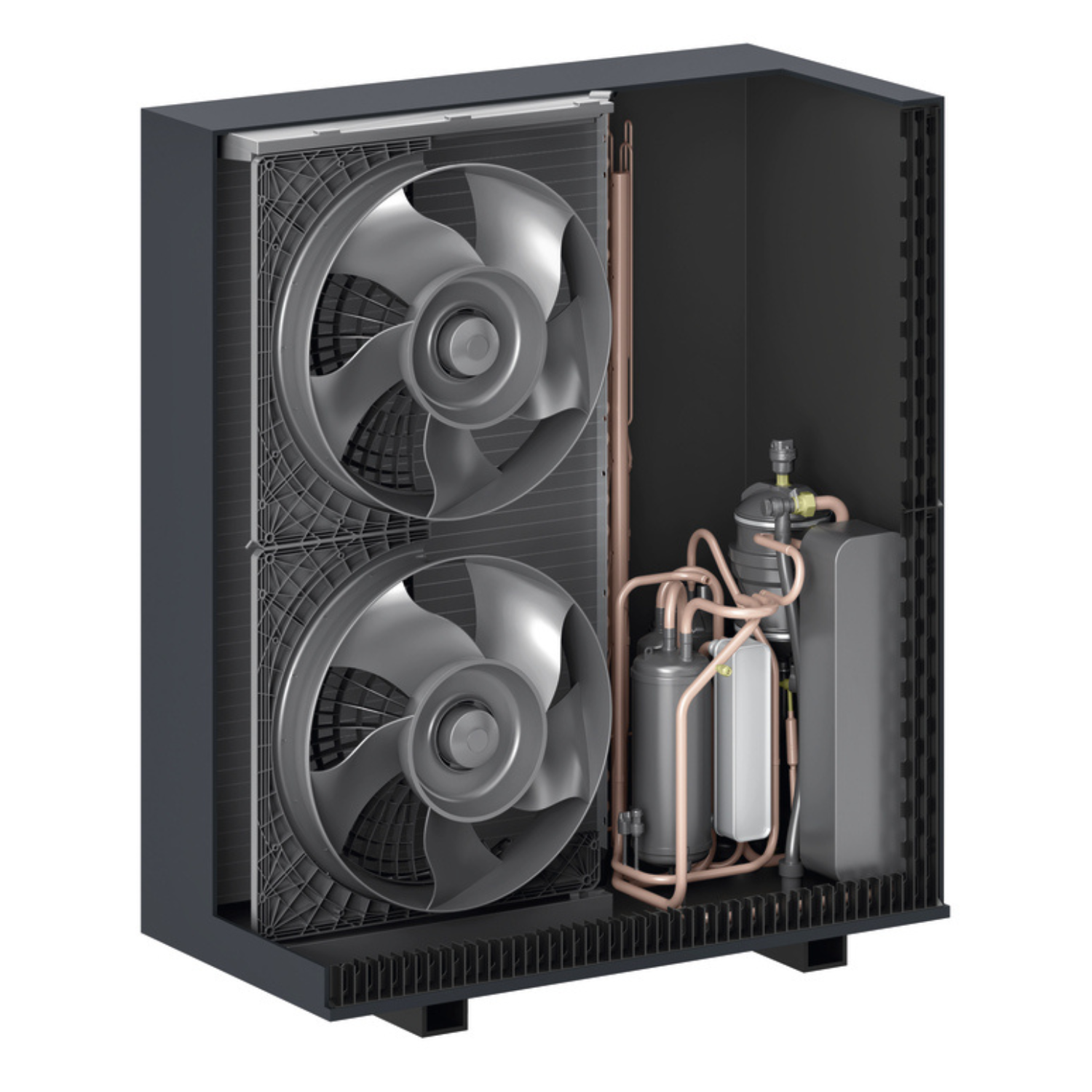

2x Außeneinheit (ODU 250-A, Typ 13, 400V, AF-Version):

• Jeweils mit drehzahlgeregeltem Doppelrollkolben-Verdichter (DC-Inverter).
• Korrosionsbeständiger Verdampfer mit Blue Fin-Beschichtung.
• Integrierte Winterausstattung: Ventilatorringheizung & Kondensatwannenheizung.
• Elektronisches Expansionsventil und drehzahlgesteuerte Axialventilatoren.
• Farbe: Vitographite.

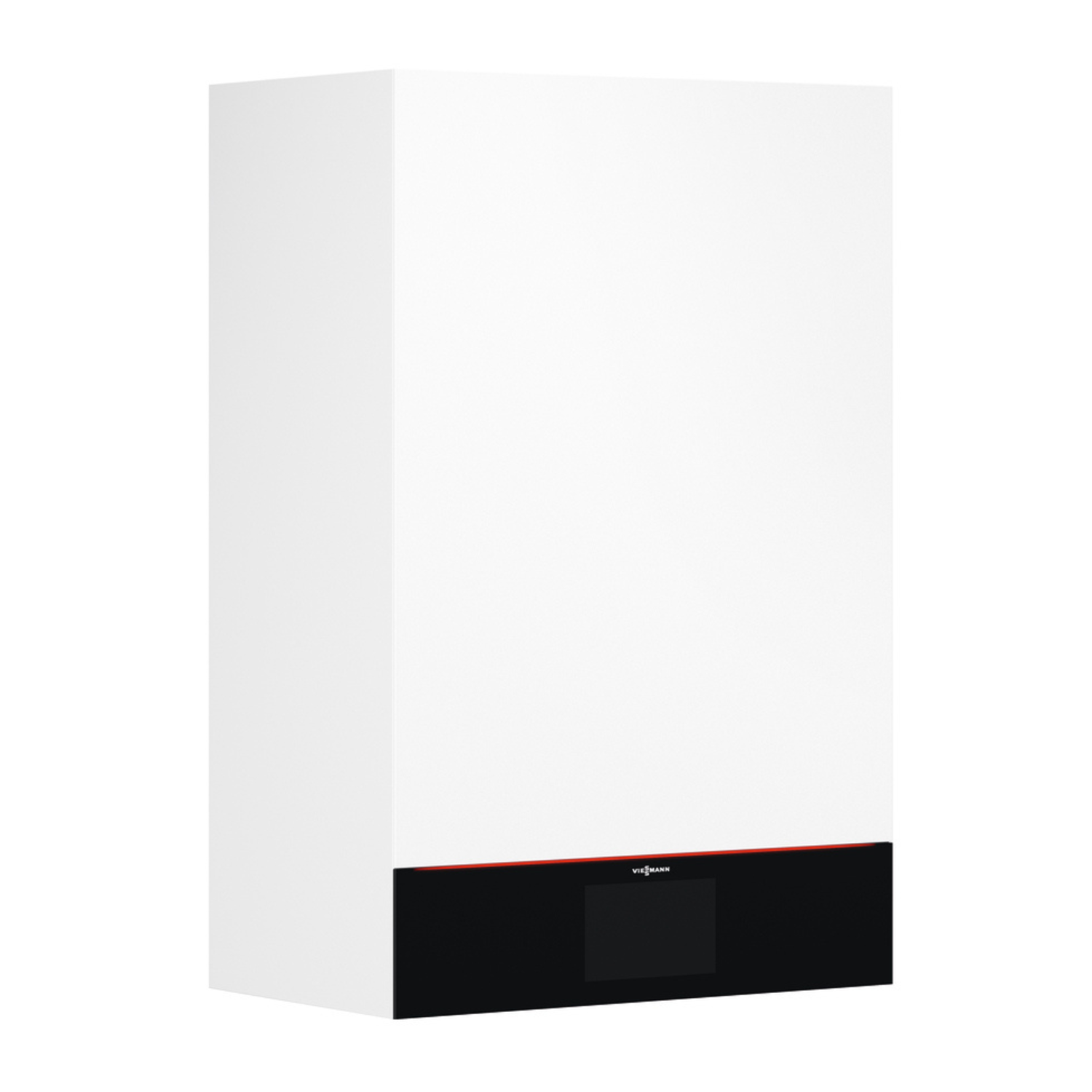

2x Inneneinheit (IDU-A Modular):

• Speziell für Kaskaden: Extra schlanke Wandgeräte (Breite 450 mm, Gewicht 47 kg).
• Inklusive Hocheffizienz-Umwälzpumpe, Heizwasser-Durchlauferhitzer und 4/3-Wege-Ventil.
• Inklusive Sicherheitsventil, Volumenstromerfassung und Montageschiene.
• Bedienung über 7-Zoll-Farb-Touchdisplay (Master-Einheit).
• Farbe: Vitopearlwhite.

Zubehör im Lieferumfang:

• TU-Set Vitocal 250-A: Für die hydraulische Einbindung.
• Verbindungsleitung CAN (5m): Zur Kommunikation der Wärmepumpen.
• 2x Beipack Elektrik: Für den Anschluss der Außeneinheiten.
• LAN-Erweiterung: Für die Internetanbindung (ViCare App).

Detaillierte Technische Daten

Die folgenden Angaben beziehen sich auf eine einzelne Wärmepumpe. Im Kaskadenbetrieb verdoppeln sich die Leistungswerte annähernd.

Leistungsdaten & Effizienz (pro Gerät)

• Betriebspunkt A7/W35: Nenn-Wärmeleistung 8,1 kW (System: ca. 16,2 kW) | COP 5,39
• Betriebspunkt A2/W35: Nenn-Wärmeleistung 6,7 kW (System: ca. 13,4 kW) | COP 3,98
• Betriebspunkt A-7/W35: Nenn-Wärmeleistung 11,1 kW (System: ca. 22,2 kW) | COP 2,97
• Kühlbetrieb A35/W18: Kühlleistung 8,08 kW | EER 6,15

Einsatzgrenzen (Min / Max Werte)

• Lufttemperatur Heizbetrieb (Min): -20 °C
• Lufttemperatur Heizbetrieb (Max): 40 °C
• Lufttemperatur Kühlbetrieb (Min): 15 °C
• Lufttemperatur Kühlbetrieb (Max): 45 °C
• Max. Vorlauftemperatur: 70 °C
• Zulässiger Betriebsdruck (Heizwasser): 3 bar (0,3 MPa)
• Max. externer Druckverlust (RFH): 600 mbar (60 kPa) bei 1000 l/h

Kältemittel & Umweltbilanz (pro Gerät)

• Kältemittel: R290 (Propan)
• Füllmenge: 2,0 kg
• Treibhauspotenzial (GWP): 0,02
• CO2-Äquivalent: 0,00004 t

Energieeffizienz & Schall (ErP)

• Klasse (Verbund Heizung): A+++
• Jahreszeitbedingte Raumheizungs-Energieeffizienz (Mittel): 201 %
• Schallleistungspegel Außen: 50 dB(A)
• Schallleistungspegel Innen: 40 dB(A)

Elektrische Anschlussdaten

• Nennspannung Außeneinheit (Verdichter): 3/N/PE 400 V / 50 Hz
• Nennspannung Inneneinheit (Regelung): 1/N/PE 230 V / 50 Hz
• Absicherung intern: T 6,3 A
• Anlaufstrom Verdichter: < 10 A

Maße & Gewichte

• Außeneinheit (je): 1144 x 600 x 1382 mm (LxBxH) | Gewicht: 221 kg
• Inneneinheit Modular (je): 360 x 450 x 920 mm (LxBxH) | Gewicht: 47 kg

Wichtiger Sicherheitshinweis:

Das verwendete Kältemittel R290 ist der Sicherheitsgruppe A3 (leicht entflammbar gemäß ANSI/ASHRAE Standard 34) zugeordnet. Arbeiten am Kältekreis der Außeneinheit dürfen aus Sicherheitsgründen nur von qualifiziertem Fachpersonal durchgeführt werden.

Hersteller-Artikelnummern im Set:

• 2x ODU 250-A (Außeneinheit, Typ 13, AF-Version): 00107988233
• 2x IDU-A Modular (Inneneinheit): 00207098468
• 1x TU-Set: 00307055257
• 2x Beipack Elektrik ODU: 00407977285
• 1x LAN-Erweiterung: 00507984901
• 1x CAN-Verbindungsleitung: 00607955937

Fazit: Sicherheit und Leistung im Doppelpack

Die Viessmann Vitocal 250-A Kaskade (2x 13 AF) ist die professionelle Lösung für die Sanierung von Mehrfamilienhäusern in anspruchsvollen Klimazonen. Mit über 22 kW Leistung, integrierter Frostschutz-Heizung und der Ausfallsicherheit eines redundanten Systems sind Sie auf der sicheren Seite. Heizen Sie effizient, leise und umweltfreundlich – egal wie kalt der Winter wird. Jetzt bei uniDomo bestellen.

Häufig gestellte Fragen (FAQ) zur Kaskade (Typ 13 AF)

Wann sollte ich die AF-Version wählen?

Die AF-Version ("Advanced Frost protection") ist immer dann ratsam, wenn die Außeneinheiten an Orten stehen, wo sie starkem Wind, Schnee oder extremen Minustemperaturen ausgesetzt sind. Die integrierten Heizungen stellen sicher, dass die Anlage jederzeit startbereit und eisfrei bleibt.

Wie viel Leistung hat die Anlage insgesamt?

Da zwei Geräte parallel arbeiten, addiert sich die Leistung. Bei -7 °C Außentemperatur stehen Ihnen ca. 22,2 kW Heizleistung zur Verfügung. Bei +7 °C sind es sogar über 30 kW.

Ist die Installation der Modular-Geräte einfacher?

Ja, für den Fachhandwerker bieten die "Modular" Inneneinheiten Vorteile: Sie sind leichter und schmaler als die Standard-Geräte. Da in großen Anlagen oft externe Pufferspeicher eingesetzt werden, verzichten diese Einheiten auf den integrierten Puffer, was Platz spart.
