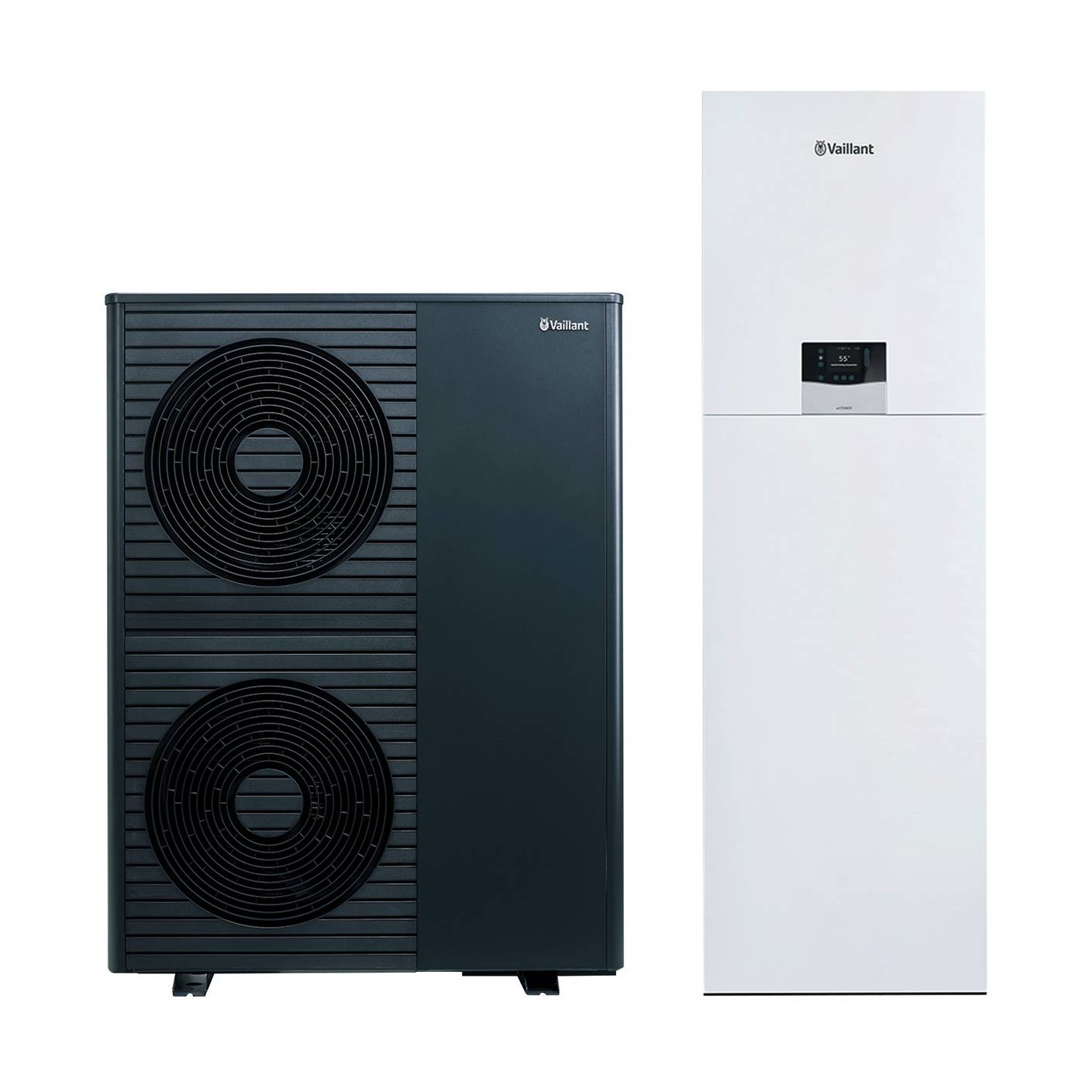

Vaillant Luft/Wasser-Wärmepumpen Paket aroTHERM plus 105/8.1 A (9,4 kW) mit uniTOWER VIH QW 190 L

Das Luft/Wasser-Wärmepumpen Paket aroTHERM plus 105/8.1 A mit 9,4 kW (bei -7°C/W55) von Vaillant ist eine leistungsstarke, besonders leise und effizient arbeitende Komplettlösung für Neubauten sowie für die energetische Modernisierung von Bestandsgebäuden. Das Paket kombiniert eine moderne Monoblock-Wärmepumpe mit dem platzsparenden uniTOWER VIH QW 190/7, der Warmwasserspeicher, Hydraulik und Systemkomponenten in einer kompakten Inneneinheit vereint.

Dank des natürlichen Kältemittels R290 erreicht die aroTHERM plus hohe Vorlauftemperaturen von bis zu 75 °C. Dadurch eignet sich das System sowohl für Flächenheizungen als auch für bestehende Heizkörperanlagen. Die integrierte Invertertechnik sorgt für einen bedarfsgerechten, modulierenden Betrieb mit hoher Effizienz und geringem Geräuschpegel.

Produktvorteile auf einen Blick

• Luft/Wasser-Wärmepumpe in Monoblock-Bauweise
• Natürliches Kältemittel R290 mit sehr niedrigem GWP
• Sehr leiser Betrieb dank Sound Safe System
• Hohe Vorlauftemperaturen bis 75 °C – ideal für Modernisierung
• Platzsparender uniTOWER mit integriertem 190-l-Warmwasserspeicher
• Großflächiger Wärmeübertrager (1,9 m²) für hohen Warmwasserkomfort
• Vormontierte Hydraulik für schnelle Installation

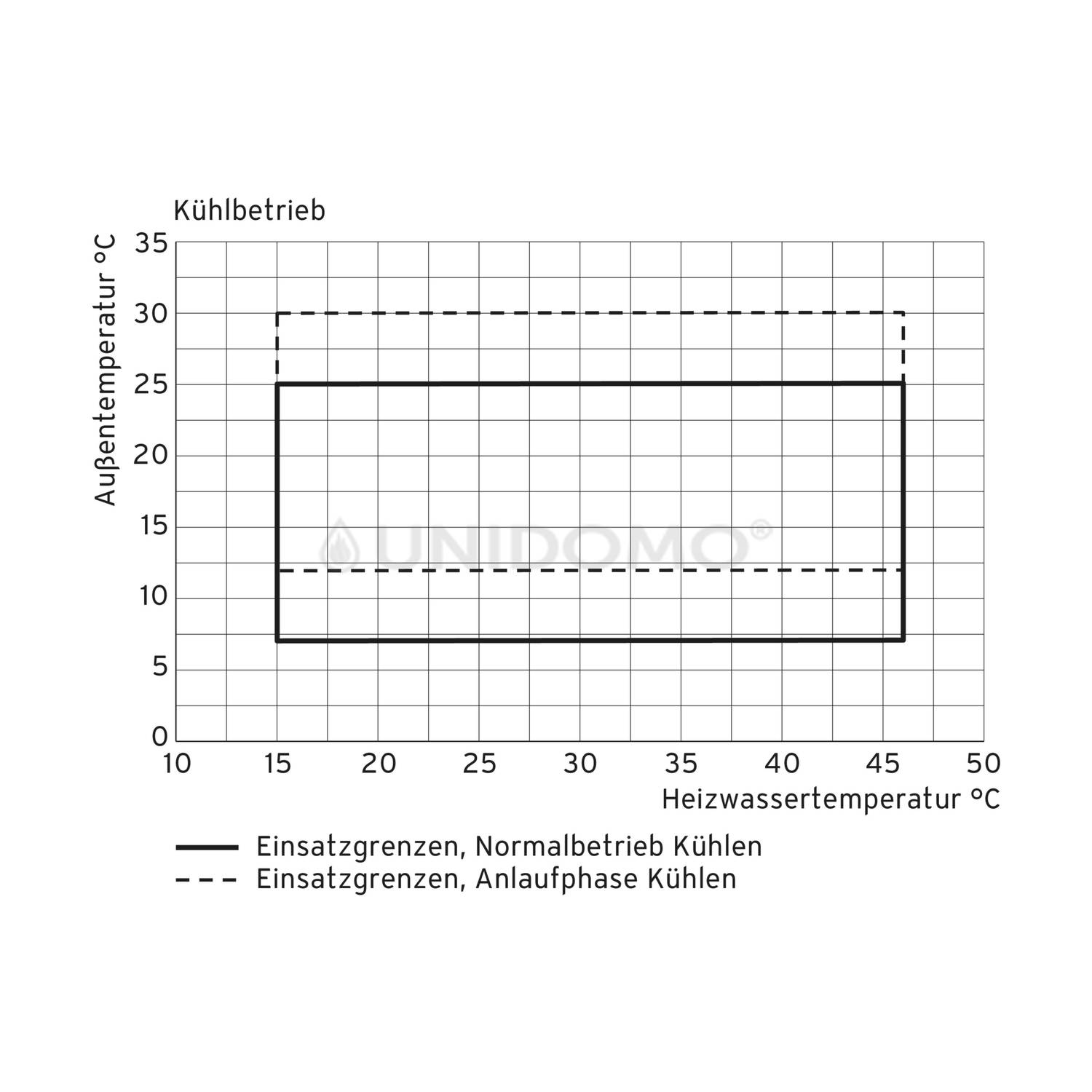

• Aktivierbarer Kühlbetrieb (bauseitige Vorbereitung erforderlich)
• PVready und vorbereitet für intelligentes Energiemanagement
• Flexibel einsetzbar: monovalent, bivalent oder Hybridbetrieb

Systemaufbau

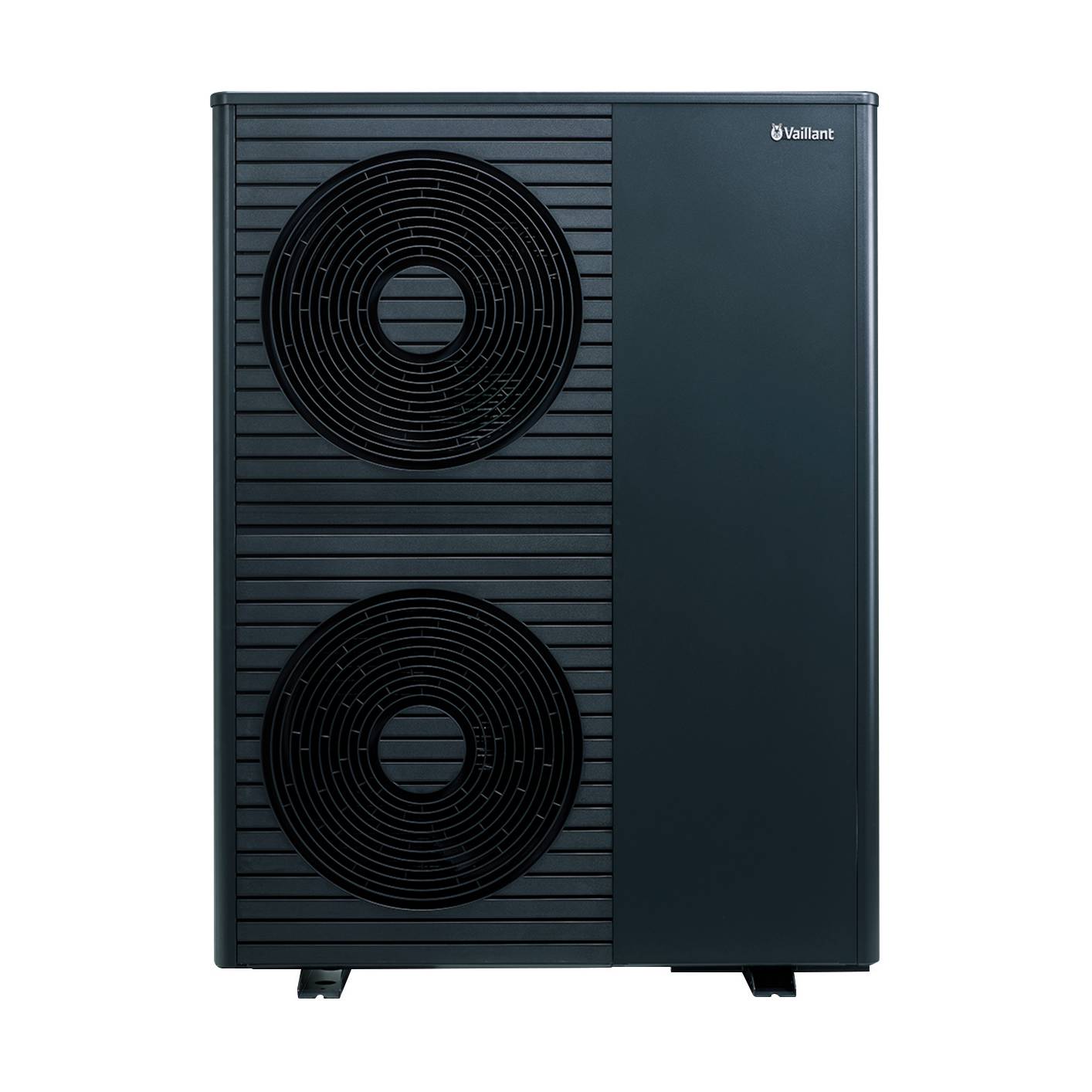

aroTHERM plus VWL 105/8.1 A – Außeneinheit

Die aroTHERM plus 105/8.1 A ist eine modulierende Luft/Wasser-Wärmepumpe mit Invertertechnologie. Sie passt ihre Leistung kontinuierlich an den tatsächlichen Wärmebedarf des Gebäudes an und arbeitet dadurch besonders effizient. Das integrierte Sicherheitskonzept ermöglicht den Einsatz des Kältemittels R290 bei gleichzeitig minimierten Schutzbereichen.

• Modulierender Inverter-Kompressor
• Integriertes Sicherheitskonzept für R290
• Minimierter Schutzbereich für hohe Platzierungsfreiheit
• Vorbereitet für Kühlbetrieb
• Sehr niedrige Schallemissionen

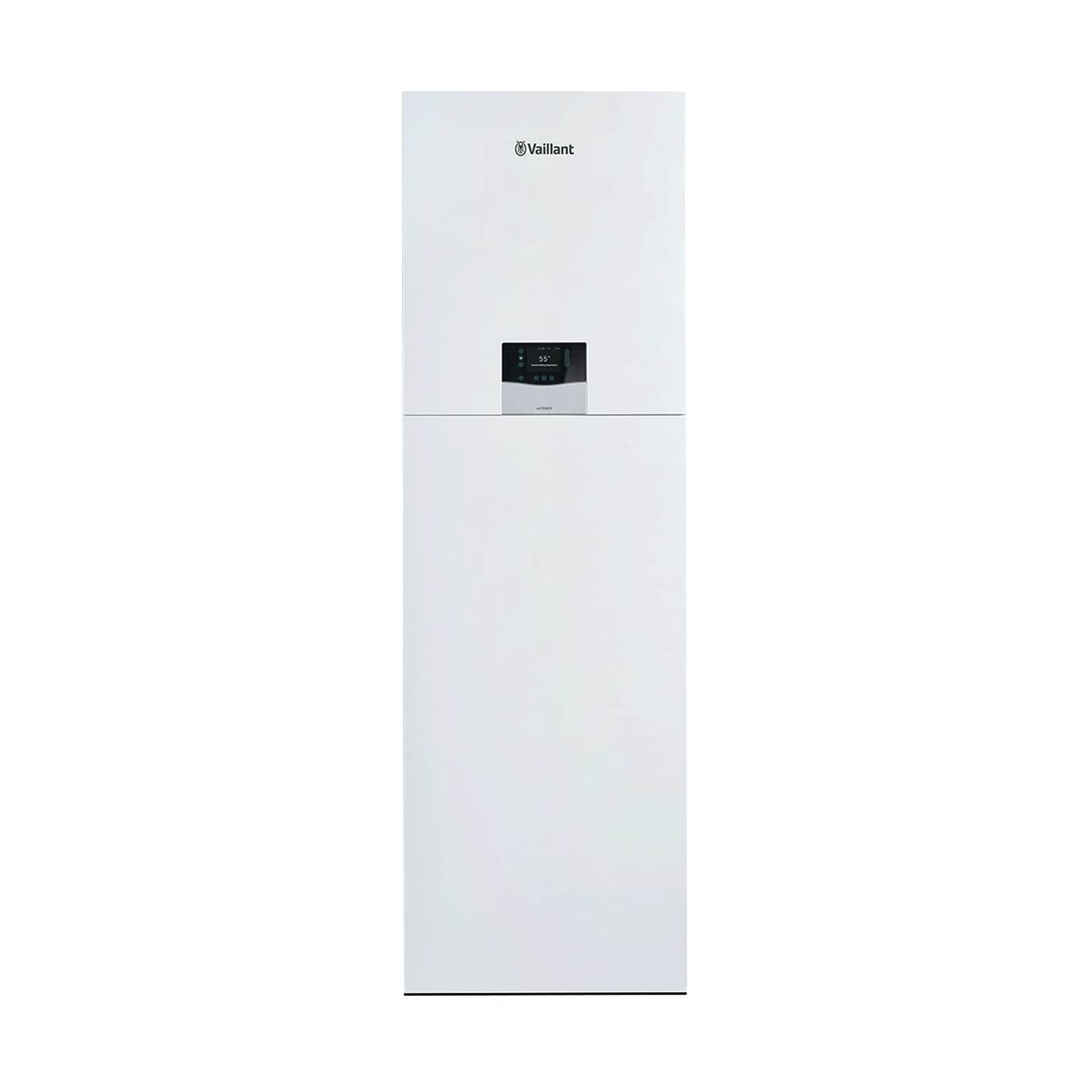

uniTOWER VIH QW 190/7 – Inneneinheit

Der uniTOWER kombiniert Hydraulikstation, Warmwasserspeicher und Regelungskomponenten in einem kompakten Gehäuse. Der integrierte Warmwasserspeicher mit 190 Litern Inhalt und großem Wärmeübertrager sorgt für eine zuverlässige Trinkwassererwärmung bei gleichzeitig geringem Platzbedarf.

• Integrierter Warmwasserspeicher: 190 Liter
• Wärmeübertragerfläche: 1,9 m²
• Integrierter Magnetitabscheider
• Integriertes Ausdehnungsgefäß (18 Liter)
• Elektrischer Heizstab: 8,5 kW
• SplitMountingConcept – Lieferung und Einbringung in zwei Teilen

Technische Daten Wärmepumpe (Auszug)

• Nennleistung: 9,4 kW (bei -7°C/W55)
• Elektrische Spannungsversorgung: 400 V / 50 Hz
• Elektrische Leistungsaufnahme: 8,0 kW
• Stromaufnahme: 14 A
• Absicherung: Charakteristik C, 3-polig

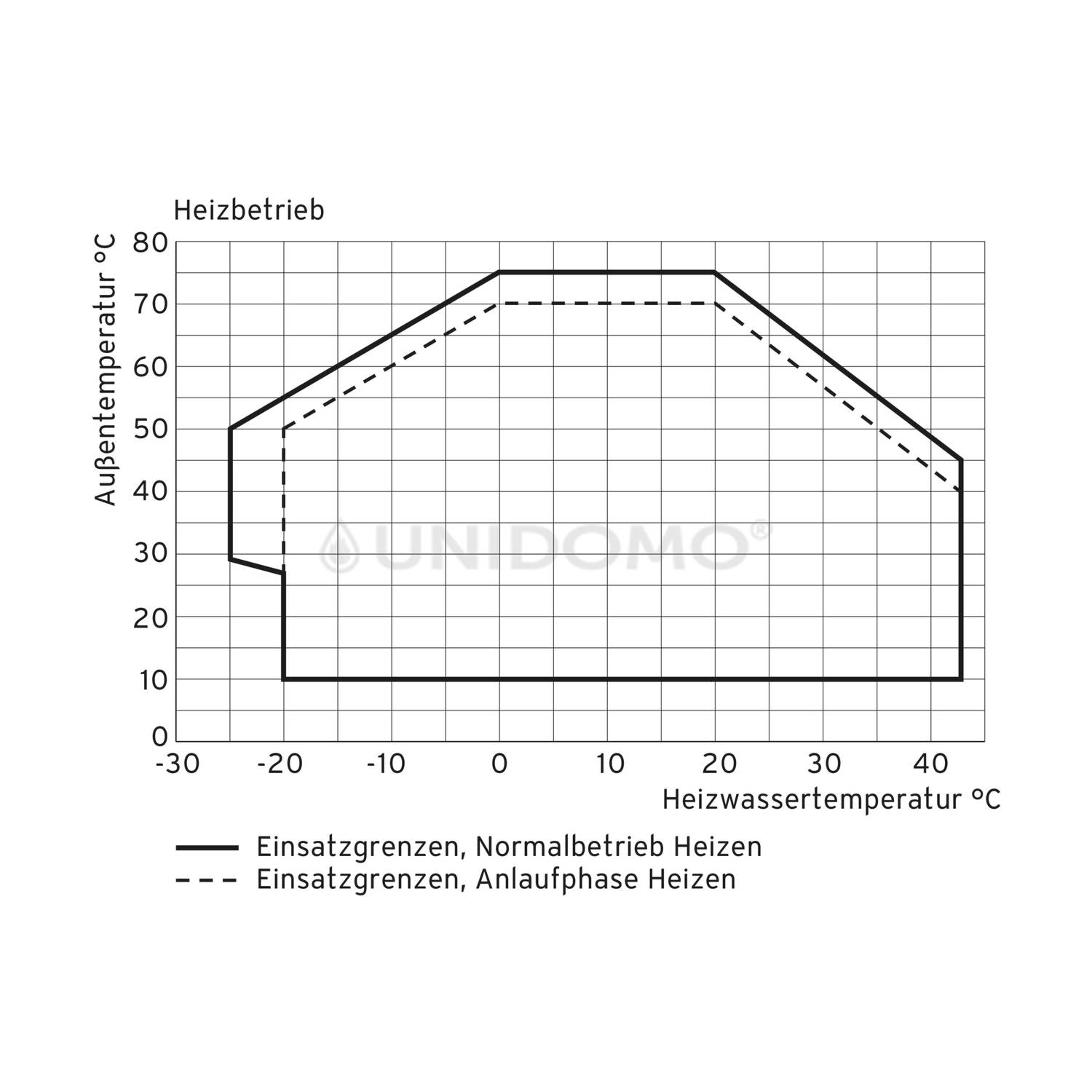

• Vorlauftemperatur: 20 – 75 °C
• Betriebsdruck: max. 2,5 bar
• Ventilatordrehzahl: 680 U/min
• Schall bei A7/W55: 49,9 dB(A)
• Schallleistungspegel: 58,2 dB(A)
• Schallleistungspegel A-7/W35 (Flüsterbetrieb): 49,6 dB(A)
• Kältemittel: R290
• Kältemittelmenge: 1,3 kg
• GWP: 0,02
• CO₂-Äquivalent: 0,000026 t
• Schutzart: IPX4
• Schutzklasse: I

Hydraulische Leistungsdaten

• Anschluss Heizung: G 1 1/4 Zoll
• Inhalt Heizkreis: 4,5 l
• Volumenstrom / Restförderhöhe (ΔT 5 K, W35): 1.000 l/h / 337 mbar
• Volumenstrom / Restförderhöhe (ΔT 8 K, W55): 600 l/h / 284 mbar

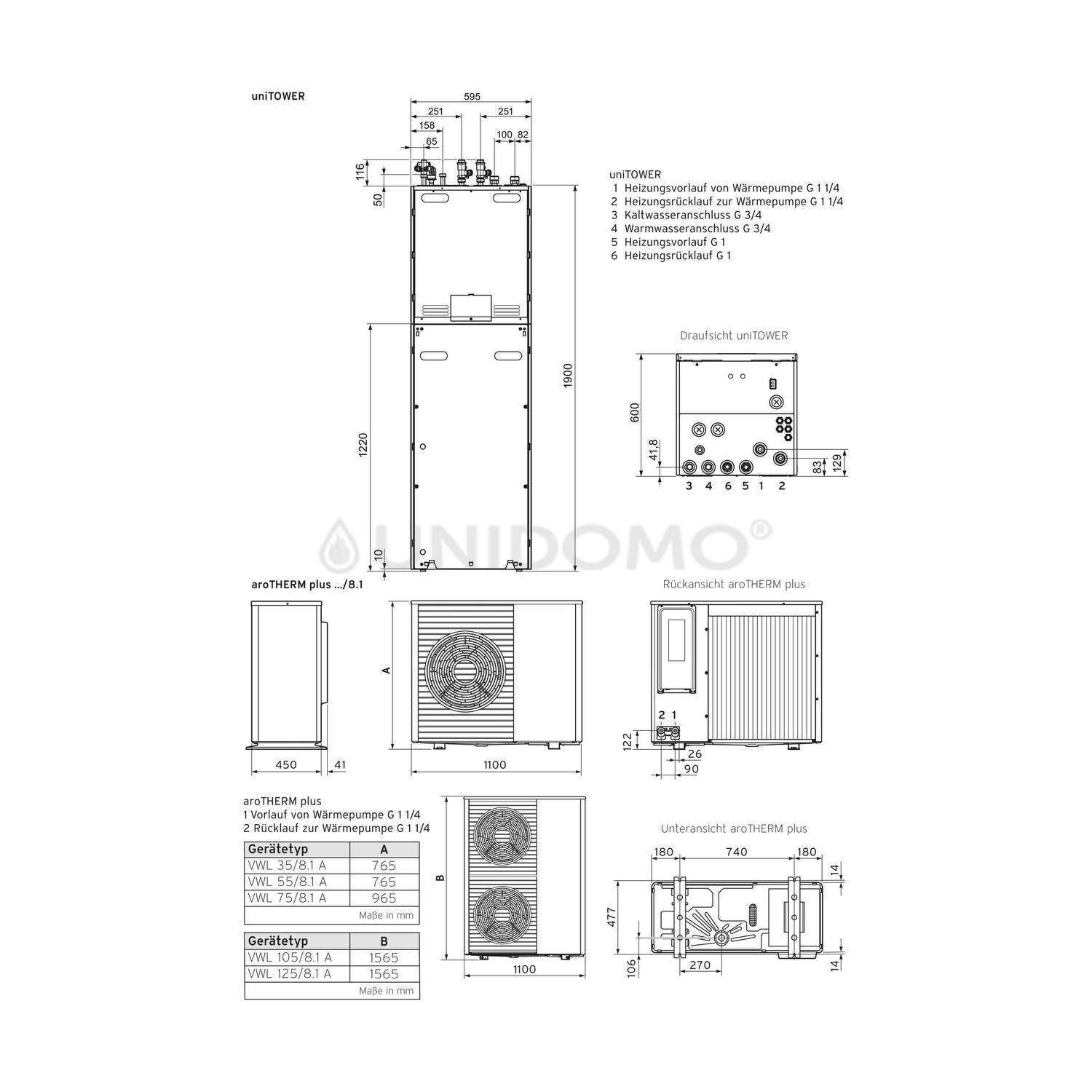

Abmessungen & Gewicht

• Höhe × Breite × Tiefe: 1.480 × 1.100 × 450 mm
• Gewicht: 206 kg

Energieeffizienz

• Paket-Energieeffizienzklasse Heizung (55 °C): A++ (Spektrum A+++ bis G)
• Paket-Energieeffizienzklasse Warmwasser: A+ (Spektrum A+++ bis G)
• Zapfprofil: XL

Voller Lieferumfang – Paket 4.3215

• 1 × aroTHERM plus VWL 105/8.1 A, 400 V
• 1 × uniTOWER VIH QW 190/7 mit integriertem Warmwasserspeicher
• 1 × Systemregler sensoCOMFORT VRC 720/3
• 1 × Internetmodul VR 940
• 1 × Ablauftrichter mit Siphon
• 1 × Anschlussstutzen Serviceventile G1 (IG) auf Kupferrohr 28 mm (2 Stück)
• 1 × Isolierung für Serviceventile
• 1 × Anschluss-Set Hydraulikstation
• 1 × Beutel mit Kleinteilen
• 1 × Montage- und Dokumentationsunterlagen

Einsatzbereiche

• Einfamilienhäuser
• Mehrfamilienhäuser
• Neubauten
• Energetische Sanierungen
• Hybrid- und bivalente Heizsysteme
• PV-unterstützte Heizkonzepte

Paket-Bestellnummer: 8000044772
