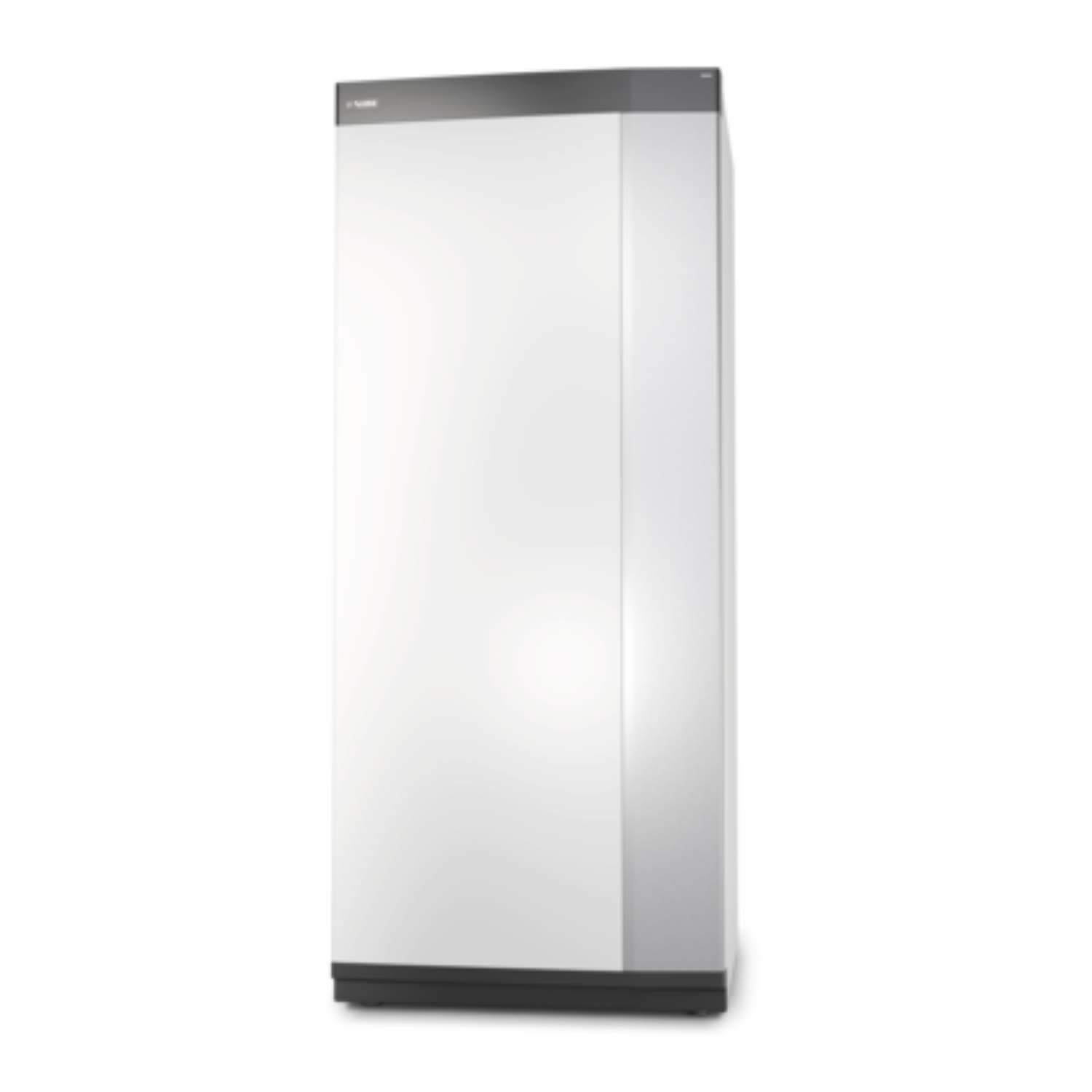

Nibe VVM S500 Inneneinheit für S2125 / S2060 / F2050 mit 500L Speicher

NIBE VVM S500 Brauchwasserzentrale und Inneneinheit

Die NIBE VVM S500 Brauchwasserzentrale ergänzt das NIBE Sortiment kompakter und installationsfertiger Inneneinheiten für Luft/Wasser-Wärmepumpen in Monoblock-Bauweise. Sie ist als Kompaktlösung für Neubau und Nachrüstung vorgesehen und vereint wesentliche Komponenten eines Wärmepumpensystems in einem Gerät.

Zur Ausstattung gehören ein integrierter 500-Liter-Pufferspeicher, ein Brauchwasserbereich mit 420 Litern, ein Edelstahl-Wärmetauscher zur hygienischen Brauchwasserbereitung, ein integrierter Wärmemengenzähler sowie elektronische Umschaltventile. Über die Regelung können bis zu acht Heizkreise eingebunden werden, davon sieben gemischt.

Ihre Vorteile im Überblick

• Kompaktlösung für Neubau und Nachrüstung
• Geeignet für ausgewählte NIBE Luft/Wasser-Wärmepumpen
• Komfortregelung mit vielen Möglichkeiten
• NIBE Smart-Technologie mit Touchscreen
• Bedienung über Touchscreen oder Handy
• Integrierte WLAN-Schnittstelle
• myUplink-fähig
• MODBUS TCP/IP-fähig
• Speichervolumen gesamt: 500 l
• Integrierter 420-Liter-Brauchwasserbereich
• Integrierter Wärmemengenzähler für Heizung und Brauchwasser
• Brauchwassererwärmung im Durchflussprinzip
• Unterstützt bis zu acht Heizkreise, zeitgesteuert
• Zwei Unterstützungsmöglichkeiten für Kühlung und Lüftung
• Funktion der Zwei-Rohr-Kühlung integriert
• Systemtemperaturen bis zu 70 °C im Bivalenzbetrieb in Kombination mit externem Heizkessel
• Drehzahlvariable Umwälzpumpe mit automatischer Drehzahlanpassung im Heiz- und Ladebetrieb
• Installations- und anwenderfreundlich
• PV-Smart-fähig
• Smart Price Adaption

NIBE Smart-Technologie mit Touchscreen und myUplink

Die NIBE VVM S500 verfügt über eine anwenderfreundliche Touchscreen-Bedienung und eine integrierte Drahtlosverbindung. Dadurch kann die Inneneinheit über den Touchscreen oder über ein kompatibles mobiles Endgerät bedient werden.

Über myUplink können die verfügbaren Funktionen per Smartphone, Tablet oder PC überwacht und geregelt werden. Die VVM S500 ist außerdem mit einer integrierten WLAN-Schnittstelle ausgestattet und unterstützt MODBUS TCP/IP.

Kompakte Inneneinheit mit integriertem Speicher

Die Inneneinheit besitzt ein gesamtes Speichervolumen von 500 l. Nach den Produktangaben ist darin ein 420-Liter-Brauchwasserbereich enthalten. Das Volumen des Brauchwasserwärmetauschers beträgt 22,8 l.

Der integrierte Pufferspeicher, die elektronische Regelung sowie die eingebauten Systemkomponenten ermöglichen eine kompakte Anlagenlösung. Der Korrosionsschutz des Brauchwasserwärmetauschers besteht aus Edelstahl.

Hygienische Brauchwasserbereitung im Durchflussprinzip

Die hygienische Brauchwasserbereitung erfolgt über einen Edelstahl-Wärmetauscher nach dem Durchflussprinzip. Dadurch wird das Brauchwasser über den Wärmetauscher erwärmt.

Bei 16 l/min mit F2050 oder F2040, einer Speichertemperatur von 55 °C und einer Mischwassertemperatur von 40 °C beträgt die Schüttleistung 260 l. Bei 16 l/min mit S2125, einer Speichertemperatur von 60 °C und einer Mischwassertemperatur von 40 °C beträgt die Schüttleistung 330 l.

Gebäudeheizlast und externe Wärmeerzeuger

Zusammen mit einer NIBE Luft/Wasser-Außeneinheit S2125 können Gebäudeheizlasten von bis zu 20 kW leistungsvariabel abgedeckt werden.

Die maximal mögliche Ladeleistung eines externen Wärmeerzeugers auf die Inneneinheit beträgt 25 kW. Die maximal mögliche Heizleistung der Inneneinheit über den Heizungswasser-Volumenstrom beträgt 21 kW. Zusätzlich ist ein elektrischer Spitzenlast-Wärmeerzeuger mit 9 kW angegeben.

Heizkreise, Kühlung und Lüftung

Über die Regelung können bis zu acht Heizkreise eingebunden werden, davon sieben gemischt. Die maximale Temperatur des Heizungsmediums beträgt 70 °C.

Die Inneneinheit lässt sich mit einem System zur Wohnungslüftung oder mit einer Kühlung erweitern. Zwei Unterstützungsmöglichkeiten für Kühlung und Lüftung sind vorgesehen. Außerdem ist die Funktion der Zwei-Rohr-Kühlung integriert.

Optimale Kombination mit Photovoltaik

Über die Funktion NIBE PV-Smart können Erträge einer Photovoltaikanlage intelligent genutzt werden. Dadurch kann die VVM S500 den Eigenverbrauchsanteil des erzeugten Solarstroms erhöhen.

Mit Smart Price Adaption kann die Inneneinheit bevorzugt dann Netzstrom nutzen, wenn der Strompreis günstig ist. Voraussetzung dafür ist ein flexibles Strompreismodell des Energieversorgers.

Geeignete NIBE Luft/Wasser-Wärmepumpen

Technische Daten der NIBE VVM S500

Energieeffizienz und Zapfprofile

Hinweis zur Installation

Montage, elektrischer Anschluss, hydraulische Einbindung, Inbetriebnahme, Wartung und Instandsetzung der NIBE VVM S500 müssen durch entsprechend qualifizierte Fachbetriebe ausgeführt werden.

Die Versorgungsspannung beträgt 400 V 3N ~ 50 Hz. Der maximale Betriebsstrom beziehungsweise die Absicherung ist mit 16,2/20 A angegeben. Bei der Planung müssen außerdem die Abmessungen von 760/910/1846–1870 mm, das Kippmaß von 2046 mm und das Leergewicht von 218 kg berücksichtigt werden.

Fazit

Die NIBE VVM S500 verbindet einen 500-l-Speicher, eine hygienische Brauchwasserbereitung im Durchflussprinzip, eine integrierte Wärmemengenerfassung und umfangreiche Regelungsfunktionen in einer installationsfertigen Inneneinheit. Über die Regelung können bis zu acht Heizkreise eingebunden werden, davon sieben gemischt.

Durch die Verbindung mit ausgewählten NIBE S2125-, F2050- und F2040-Außeneinheiten eignet sich die NIBE VVM S500 Brauchwasserzentrale für unterschiedliche Anlagenkonzepte. Funktionen wie myUplink, PV-Smart, Smart Price Adaption, Kühlungsunterstützung und MODBUS TCP/IP erweitern die Möglichkeiten zur Steuerung und Einbindung des Systems.
