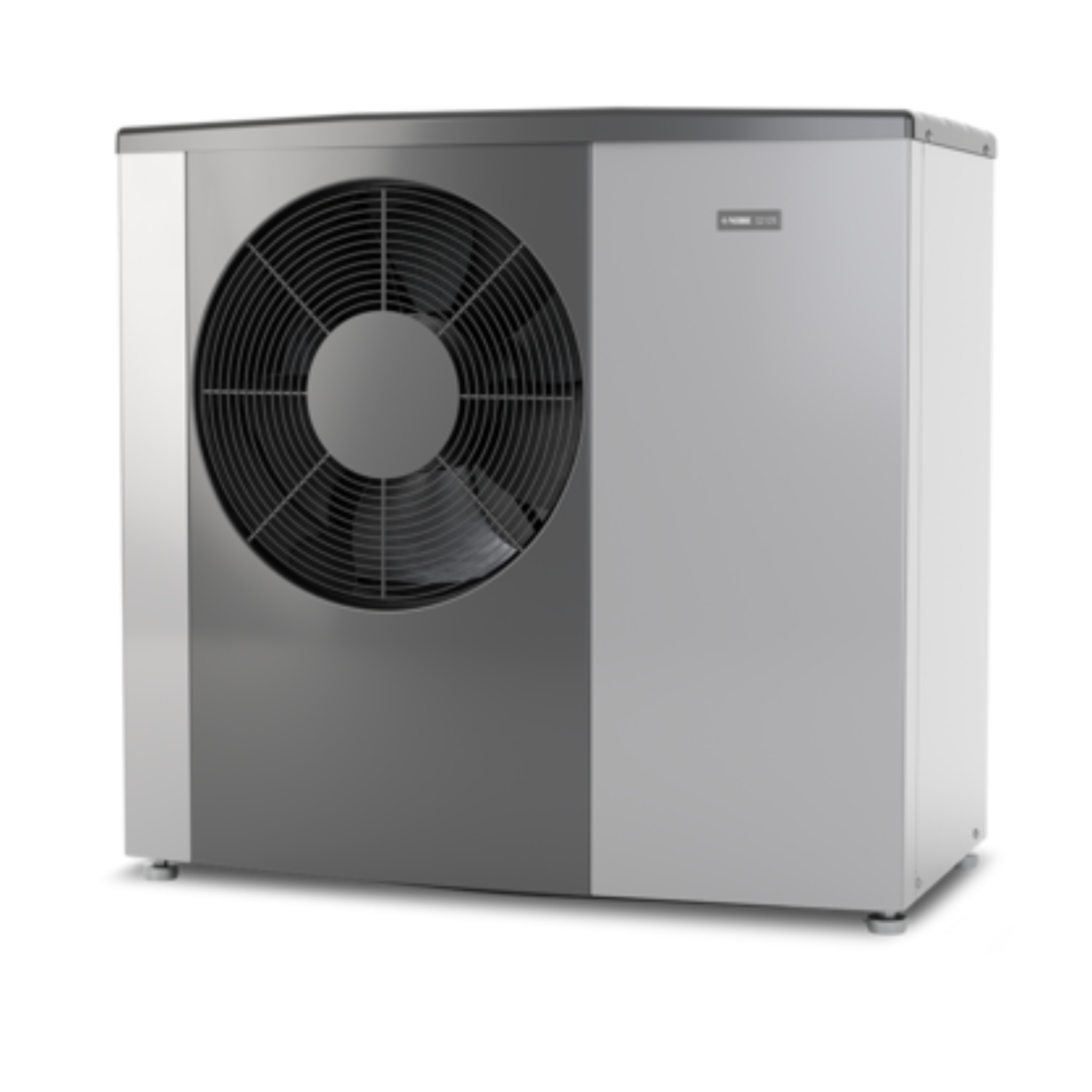

NIBE S2125-16 Luft/Wasser-Wärmepumpe zur Außenaufstellung
Die NIBE S2125-16 Luft/Wasser-Wärmepumpe ist für die Außenaufstellung vorgesehen und nutzt die in der Umgebungsluft vorhandene Energie zum Heizen und Kühlen. Das moderne und klimaschonende Kältemittel R290 unterstützt einen energieeffizienten Anlagenbetrieb.

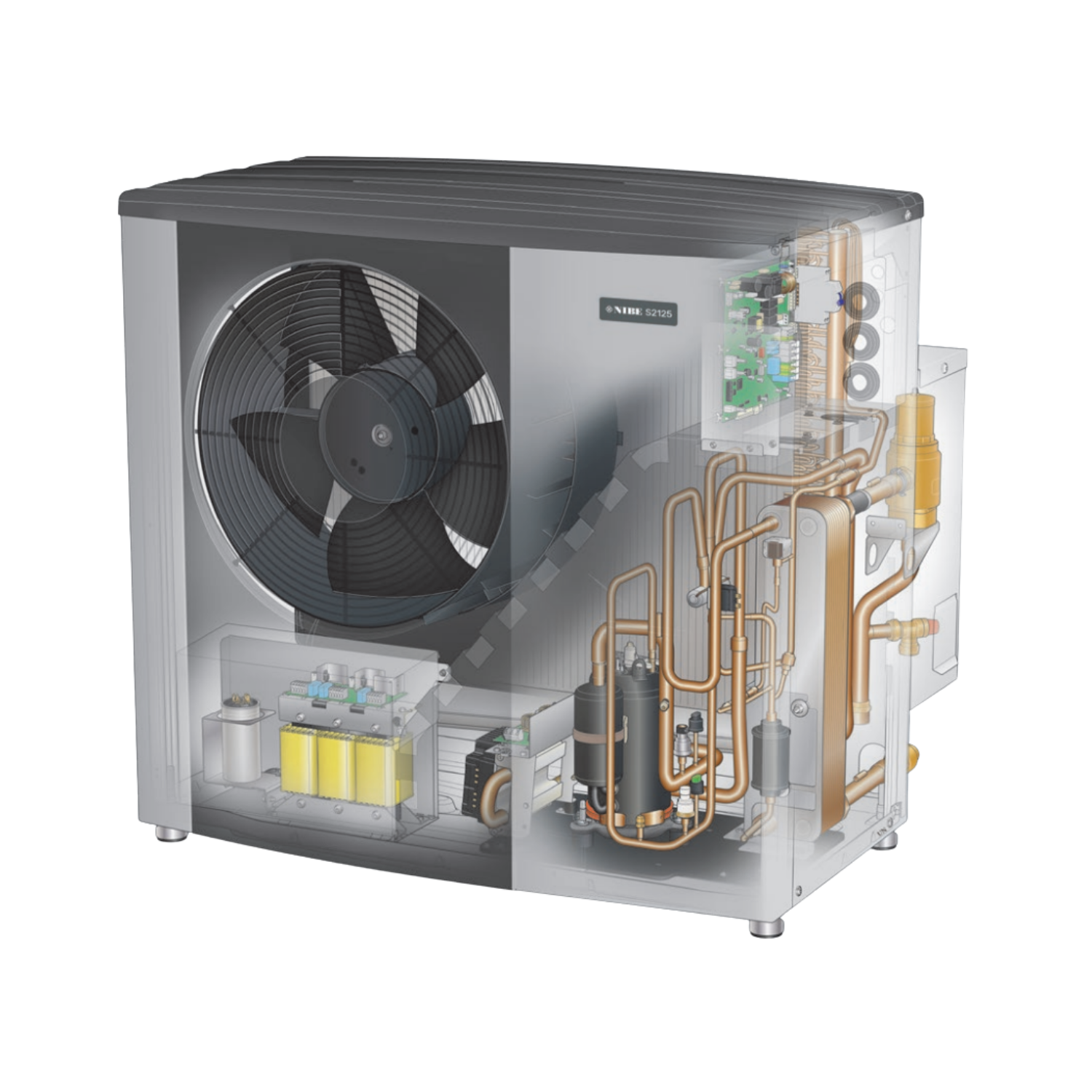

Die Außeneinheit verfügt über einen drehzahlvariablen Twin-Rotary-Verdichter, einen laufruhigen Axialventilator und einen integrierten Mikroprozessor. Dieser regelt die relevanten internen Steuerungsprozesse und überwacht unter anderem die Verdampferabtauung, die Verdichtererwärmung, die zulässigen Außentemperaturen sowie Motorschutz und Druckwächter.
Ihre Vorteile im Überblick
- Luft/Wasser-Wärmepumpe zur Außenaufstellung
- Modernes und klimaschonendes Kältemittel R290
- Hohe Energieeffizienz mit einem SCOP von 5,33
- ErP-Effizienzklasse A+++ bei 35 °C und 55 °C
- Maximale Vorlauftemperatur von 75 °C im reinen Verdichterbetrieb
- Drehzahlvariabler Twin-Rotary-Verdichter
- Laufruhiger, drehzahlvariabler Axialventilator
- Heizbetrieb bei Außenlufttemperaturen von -25 bis +40 °C
- Kühlbetrieb bei Außenlufttemperaturen von +15 bis +45 °C
- Integrierte Kondenswasserwanne
- Integrierter Außenlufttemperaturfühler
- Flexible Kombination mit verschiedenen NIBE Innen- und Regelgeräten

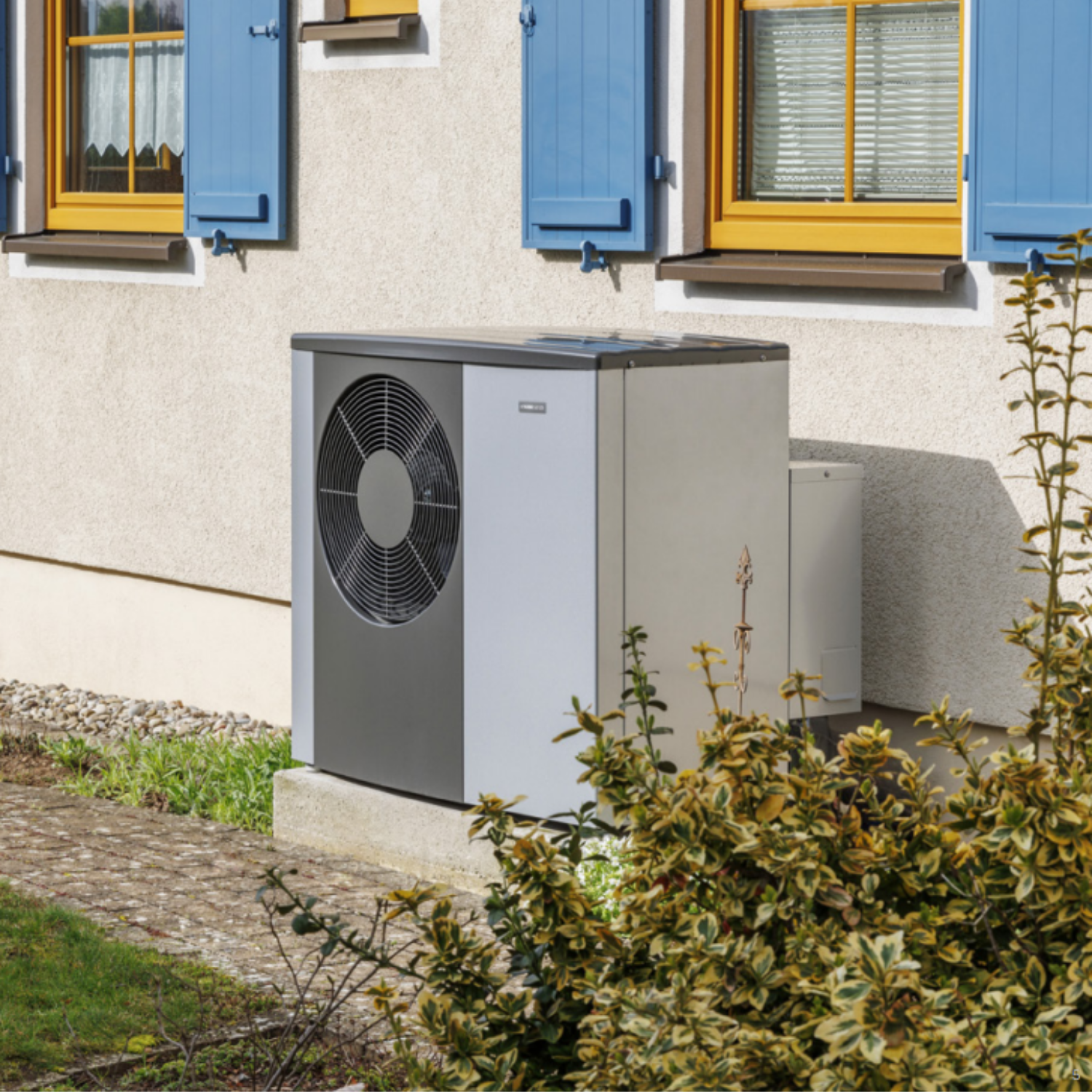

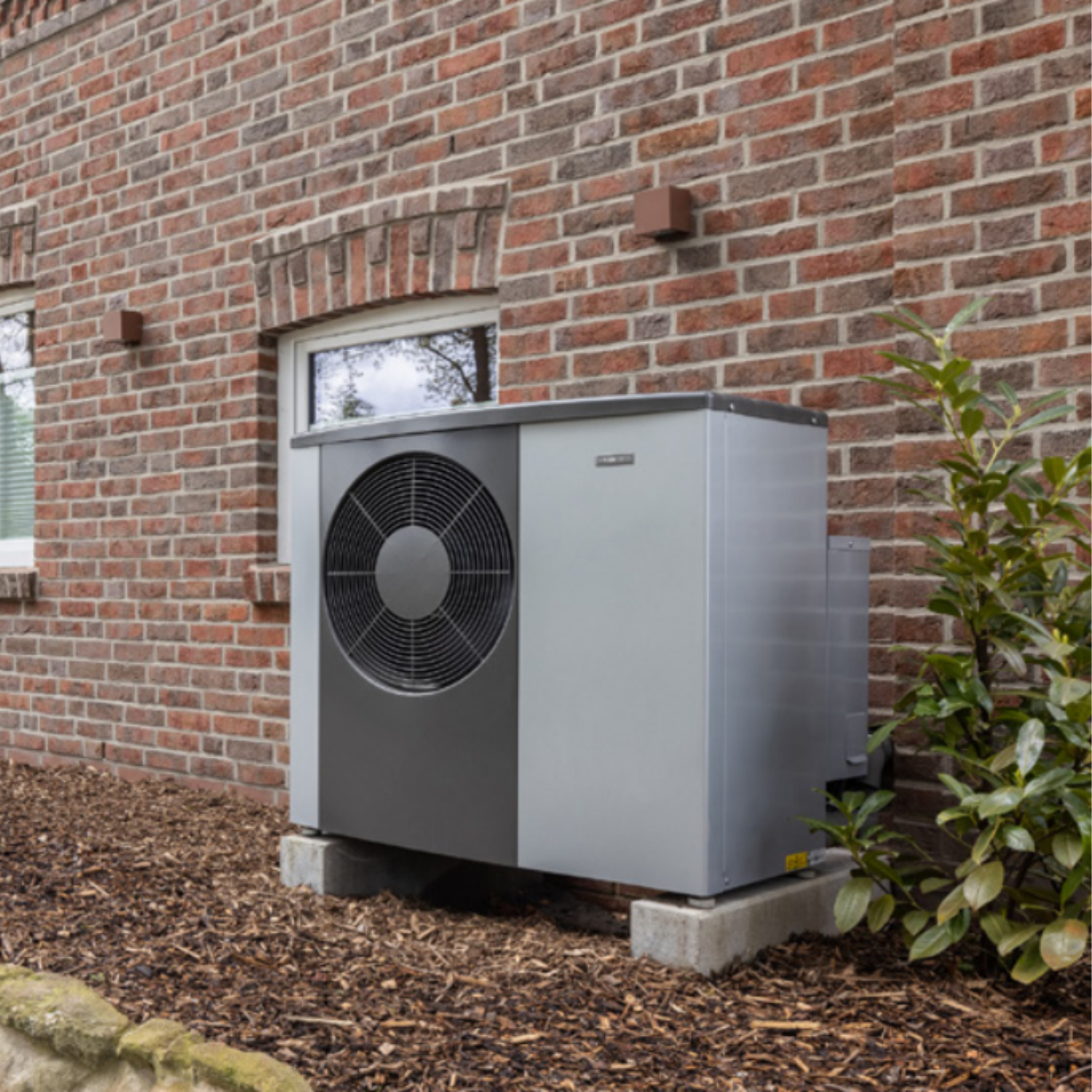

Hinweis zur Aufstellung der NIBE S2125
Aufgrund des in der S2125 verwendeten Kältemittels muss bei der Aufstellung zu allen Gebäudeöffnungen und zur Gebäudegrenze ein Abstand von mindestens 1 Meter eingehalten werden.
Zu den betreffenden Gebäudeöffnungen gehören beispielsweise Fenster, Türen, Kellerschächte und Lüftungsöffnungen. Der vorgeschriebene Mindestabstand ist bereits bei der Planung des Aufstellortes zu berücksichtigen.
Effizienter Betrieb mit dem Kältemittel R290
Die NIBE S2125-16 arbeitet mit dem Kältemittel R290. Die Kältemittelfüllmenge beträgt 1,15 kg. In Verbindung mit dem drehzahlvariablen Verdichter erreicht die Wärmepumpe einen SCOP von 5,33 gemäß EN 14825 bei Pdesign 11,0 kW und 35 °C.
Im reinen Verdichterbetrieb ist eine maximale Vorlauftemperatur von 75 °C möglich. Der zulässige Außenlufttemperaturbereich reicht im Heizbetrieb von -25 bis +40 °C und im Kühlbetrieb von +15 bis +45 °C.
Integrierte Steuerung und überwachte Betriebsprozesse
Ein integrierter Mikroprozessor regelt alle relevanten internen Steuerungsprozesse der Wärmepumpe. Dazu gehören die Prozessumkehr zur Verdampferabtauung, die Verdichtererwärmung sowie der Maximal- und Minimal-Außentemperatur-Stopp bei -25 beziehungsweise +40 °C.
Zusätzlich übernimmt die Steuerung die Überwachung von Motorschutz und Druckwächtern. Das Enteisungssystem arbeitet über eine Prozessumkehr. Ein Außenlufttemperaturfühler ist bereits in der Außeneinheit integriert.
Twin-Rotary-Verdichter und drehzahlvariabler Axialventilator
Der eingesetzte Twin-Rotary-Verdichter arbeitet drehzahlvariabel. Auch der laufruhige Axialventilator passt seine Drehzahl an den jeweiligen Betrieb an. Der maximale Volumenstrom im Heizbetrieb beträgt 3.100 m³/h.
Der Verdampfer besitzt Aluminiumlamellen für eine optimale Wärmeübertragung bei geringem Druckabfall. Der Kondensator besteht aus säurebeständigem Stahl und verfügt über eine große Übertragungsfläche.
Heizkreisseitiger Wärmetauscher und flexible Systemkombination
Die NIBE S2125-16 besitzt einen integrierten heizkreisseitigen Wärmetauscher. Eingebaute Temperaturfühler erfassen die Temperaturen im Vor- und Rücklauf.
Die Außeneinheit kann zusammen mit den NIBE Inneneinheiten und Regelgeräten VVM 310, VVM S320, VVM S500, VVM 500, SMO S40 oder SMO 40 betrieben werden. Je nach Anlagenkonzept ist ein monovalenter, monoenergetischer oder bivalenter Betrieb möglich. Beim monoenergetischen Betrieb wird ein externer Elektrozusatz eingesetzt.
Technische Highlights im Überblick
| Eigenschaft | Technische Angabe |
|---|---|
| Produkttyp | NIBE Luft/Wasser-Wärmepumpe zur Außenaufstellung |
| Modell | S2125-16 |
| Aufstellung | Außenaufstellung |
| Gehäuse | Lackiertes Stahlblech, dunkelgrau |
| SCOP | 5,33 gemäß EN 14825 bei Pdesign 11,0 kW und 35 °C |
| Verdichter | Twin Rotary, drehzahlvariabel |
| Ventilator | Laufruhiger Axialventilator, drehzahlvariabel |
| Maximaler Volumenstrom im Heizbetrieb | 3.100 m³/h |
| Verdampfer | Mit Aluminiumlamellen für optimale Wärmeübertragung bei geringem Druckabfall |
| Kondensator | Aus säurebeständigem Stahl mit großer Übertragungsfläche |
| Heizkreisseitiger Wärmetauscher | Integriert, mit eingebauten Temperaturfühlern für Vor- und Rücklauf |
| Außenlufttemperaturfühler | Integriert |
| Kondenswasserwanne | Integriert |
| Enteisungssystem | Prozessumkehr |
| Kältemittel | R290 |
| Kältemittelmenge | 1,15 kg |
| Minimale/maximale Lufttemperatur im Heizbetrieb | -25 / +40 °C |
| Minimale/maximale Lufttemperatur im Kühlbetrieb | +15 / +45 °C |
| Maximale Vorlauftemperatur nur im Verdichterbetrieb | 75 °C |
| Schallleistungspegel gemäß EN 12102 bei 7/45, nominell | 55 LwA |
| Schutzklasse | IP 24 |
| Anschluss Heizkreis | DN 25, Außengewinde G1 |
| Maße H × B × T | 1.180 × 1.278 × 831 mm, inklusive Gasabscheider auf der Rückseite |
| Gewicht | 215 kg |
| Spannungsversorgung | 3 × 400 V |
| Kombinierbare Geräte | VVM 310, VVM S320, VVM S500, VVM 500, SMO S40 und SMO 40 |
| Mögliche Betriebsweisen | Monovalent, monoenergetisch mit externem Elektrozusatz oder bivalent |
Heizleistung und COP im Verdichterbetrieb
| Betriebspunkt | Heizleistung | COP |
|---|---|---|
| A7/W35 | 5,10 kW | 5,55 |
| A2/W35 | 6,58 kW | 4,66 |
| A-7/W35 | 10,31 kW | 2,77 |
Die angegebenen Werte wurden gemäß EN 14511 ermittelt.
Kühlleistung und EER im Verdichterbetrieb
| Betriebspunkt | Kühlleistung | EER |
|---|---|---|
| A35/W18 | 13,62 kW | 3,93 |
Die angegebenen Werte wurden gemäß EN 14511 ermittelt.
Lieferumfang
- Gasabscheidereinheit mit integriertem Sicherheitsventil
- 2 flexible Anschlussschläuche R25 (1 x mit Handentlüftungsventil)
- Integrierte Stellfüße
- Schmutzfilter R25
Energieeffizienz
| Energieeffizienzangabe | Effizienzklasse |
|---|---|
| ErP-Produktlabel Heizung bei 35 °C und Pdesign 11,0 kW | A+++ |
| ErP-Produktlabel Heizung bei 55 °C und Pdesign 11,0 kW | A+++ |
| ErP-Verbundlabel Heizung mit NIBE Regelgerät bei 35 °C | A+++ |
| ErP-Verbundlabel Heizung mit NIBE Regelgerät bei 55 °C | A+++ |
Hinweis zur Installation
Montage, elektrischer Anschluss, Inbetriebnahme, Wartung und Instandsetzung der Wärmepumpe müssen durch entsprechend qualifizierte Fachbetriebe durchgeführt werden.
Die NIBE S2125-16 benötigt eine Spannungsversorgung von 3 × 400 V. Der elektrische Anschluss darf ausschließlich fachgerecht und unter Beachtung der geltenden Vorgaben ausgeführt werden.
Bei der Planung und Installation ist außerdem der vorgeschriebene Mindestabstand von 1 Meter zu Gebäudeöffnungen und zur Gebäudegrenze einzuhalten.
Fazit
Die NIBE S2125-16 verbindet einen drehzahlvariablen Twin-Rotary-Verdichter mit dem Kältemittel R290 und einer integrierten Steuerung der relevanten Betriebsprozesse. Mit einem SCOP von 5,33, einer maximalen Vorlauftemperatur von 75 °C und der Energieeffizienzklasse A+++ ist sie für energieeffiziente Heiz- und Kühlsysteme ausgelegt.
Durch die Kombinationsmöglichkeiten mit verschiedenen NIBE Innen- und Regelgeräten lässt sich die NIBE S2125-16 Luft/Wasser-Wärmepumpe in unterschiedliche Anlagenkonzepte integrieren und monovalent, monoenergetisch oder bivalent betreiben.
Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung müssen von autorisierten Fachbetrieben (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) durchgeführt werden.
Installationshinweis 400V:
Bei elektrischen Geräten mit einem Anschlusswert von 400V ist ein Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Installation darf nur durch einen eingetragenen Fachhandwerksbetrieb vorgenommen werden und vor einer Erstinstallation ist die Zustimmung des jeweiligen Netzbetreibers einzuholen.
