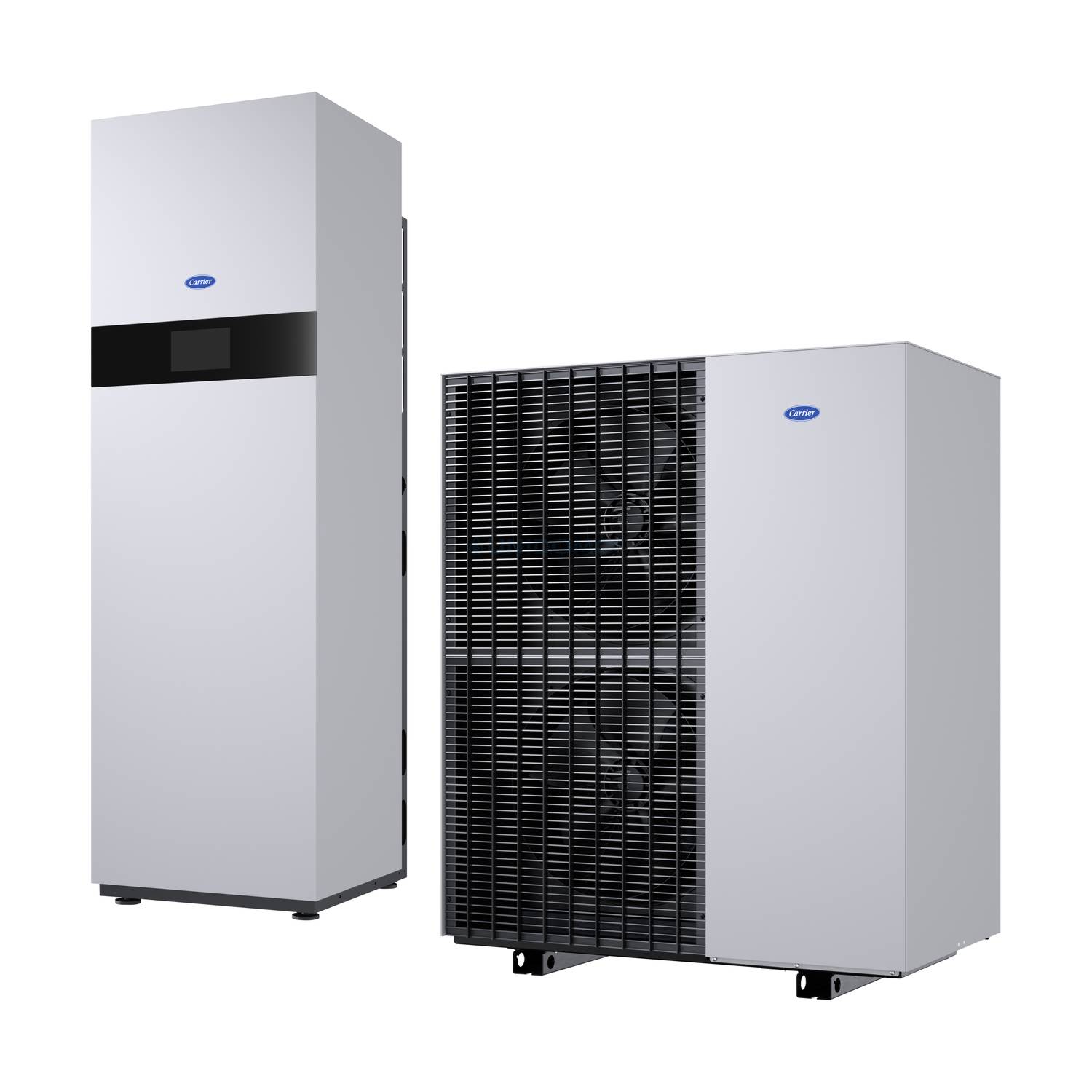

Carrier AquaSnap 30AWH-NGA 010H1 9,7 kW Luft/Wasser-Wärmepumpe in Monoblock Bauweise
Die Carrier AquaSnap 30AWH-NGA 010H1 ist eine moderne Luft/Wasser-Wärmepumpe in Monoblock-Bauweise für Heizung, Kühlung und Trinkwassererwärmung. Durch den integrierten 190-Liter-Speicher-Wassererwärmer, das natürliche Kältemittel R290, die DC-Inverter-Technologie und eine Vorlauftemperatur bis 70 °C bei -10 °C Außentemperatur eignet sich dieses Kompaktsystem sowohl für den Neubau als auch für die Modernisierung. Die Kombination aus Außen- und Inneneinheit sorgt für hohen Komfort, eine platzsparende Systemlösung und einen effizienten Wärmepumpenbetrieb.
Ihre Vorteile mit der Carrier AquaSnap AWH NGA
- Heizen, Kühlen und Trinkwassererwärmung in einem System
- Kompaktbauweise mit Außen- und Inneneinheit
- Integrierter Speicher-Wassererwärmer mit 190 Litern
- Natürliches Kältemittel R290 mit sehr niedrigem GWP von 0,02
- Hohe Effizienz durch Leistungsregelung und DC-Inverter
- Hohe Vorlauftemperatur bis 70 °C bei -10 °C Außentemperatur
- Reversible Ausführung für komfortables Heizen und Kühlen
- Patentierte Hydraulik zur selbstoptimierenden Volumenstromregelung
- Internetfähig über integriertes WLAN oder optionales LAN
- Komfortable Bedienung per 7-Zoll-Farb-Touchdisplay oder mobilem Endgerät
- Geeignet für Anlagen mit bis zu 2 Heiz-/Kühlkreisen
Kompakte Luft/Wasser-Wärmepumpe mit integriertem 190-Liter-Warmwasserspeicher
Die Carrier AquaSnap NGA wurde als kompakte Systemlösung für Heizung, Kühlung und Warmwasserbereitung entwickelt. Besonders praktisch ist der bereits integrierte Speicher-Wassererwärmer mit 190 Litern. So erhalten Sie eine platzsparende Wärmepumpenlösung mit abgestimmten Komponenten für einen komfortablen und effizienten Betrieb.
Dank stufenloser Leistungsanpassung im Teillastbetrieb arbeitet das System besonders wirtschaftlich. Die maximale Vorlauftemperatur von 70 °C erweitert die Einsatzmöglichkeiten sowohl im energieeffizienten Neubau als auch bei vielen Modernisierungsvorhaben. Zusätzlich ermöglicht die reversible Ausführung neben dem Heizbetrieb auch die aktive Kühlung.
Außeneinheit mit DC-Inverter und Blue Fin Verdampfer
Die Außeneinheit der Carrier AquaSnap 30AWH-NGA 010H1 ist auf einen leisen, zuverlässigen und effizienten Betrieb ausgelegt. Die eingesetzte DC-Inverter-Technologie ermöglicht eine stufenlose Leistungsregelung für optimale Effizienz unter unterschiedlichen Betriebsbedingungen.
- Drehzahlgeregelter Doppelrollkolben-Verdichter für geräusch- und schwingungsarmen Betrieb
- Elektronisches Expansionsventil zur Verbesserung der Jahresarbeitszahl
- Drehzahlgesteuerte Axialventilatoren
- Energieeffiziente Abtauung über Kreislaufumkehr
- Korrosionsbeständiger, wasserabweisender Verdampfer mit Blue Fin-Beschichtung
- Geschwungene Verdampferlamellen zur Effizienzsteigerung
- Asymmetrischer Edelstahl-Plattenwärmetauscher (1.4401/1.4301)
- Integrierter Wasserfilter zum Schutz des Verflüssigers
Inneneinheit mit integriertem Speicher und patentierter Hydraulik
Die Inneneinheit ist als kompakte Systemzentrale ausgeführt und verfügt über einen integrierten Speicher-Wassererwärmer mit Ceraprotect-Emaillierung. Der Speicher ist allseitig mit PUR-Hartschaum wärmegedämmt und zusätzlich mit Magnesium-Schutzanode ausgestattet.
- 190 Liter Speicherinhalt
- Max. Trinkwassertemperatur 68 °C
- Patentierte Hydraulik zur Bereitstellung der erforderlichen Abtauenergie
- Sicherstellung der erforderlichen Mindest-Umlaufmenge im Wärmepumpenkreis
- Eingebaute Hocheffizienz-Umwälzpumpe für den Heizkreis
- Abtaupuffer 16 l
- Bypassfunktion
- Heizwasser-Durchlauferhitzer
- Ausdehnungsgefäß 10 l
- 4/3-Wege-Ventil
- Sicherheitsventil
- Volumenstromerfassung
- Außentemperatursensor (leitungsgebunden)
- Steckbare Anschlussverrohrung aus Kupfer und Montageschiene zur Befestigung der Inneneinheit
Die Verbindung zwischen Außen- und Inneneinheit erfolgt über geeignete wassergefüllte Verbindungsleitungen bauseits sowie passendes Zubehör.
Komfortable Regelung und smarte Bedienung
Die Carrier AquaSnap NGA verfügt über eine witterungsgeführte digitale Wärmepumpen- und Heiz-/Kühlkreis-Regelung und ist für Heizungsanlagen mit bis zu 2 Heiz-/Kühlkreisen ausgelegt. Die Bedienung erfolgt komfortabel über das 7-Zoll-Farb-Touchdisplay mit Klartext- und Grafikanzeige oder alternativ über ein mobiles Endgerät.
- Inbetriebnahme-Assistent und kontextbezogene Hilfe
- Anzeigen für Energieverbräuche
- Getrennt einstellbare Zeiträume für Heizkreis bzw. Heiz-/Kühlkreis, Trinkwassererwärmung und Zirkulation
- Zyklischer Taktbetrieb für Trinkwasserzirkulation einstellbar
- Speichertemperaturregelung
- Erhöhte Trinkwasserhygiene durch temporär erhöhten Trinkwassertemperatur-Sollwert
- Automatische Sommer-/Winterzeitumstellung
- Kontrollierte Estrichtrocknung
- Party-Mode, Ferienprogramm und Ferien-zu-Hause-Programm
- Sommersparbetrieb und variable Heizgrenze
- Smart Grid Regelfunktion, EVU-Sperre, geräuschreduzierter Betrieb und Notbetrieb
- Integrierter Wasserdrucksensor zur Messung des Anlagendrucks
Die Wärmepumpe ist kommunikationsfähig über CAN-BUS, PlusBus, WLAN sowie optional LAN. Bedienung, Optimierung, Wartung und Service sind über Carrier Climate Control und ViGuide möglich. Die geführte Inbetriebnahme erfolgt über ViGuide. Optional ist zudem eine Raumaufschaltung mit der RCU 100-EH Fernbedienung möglich.
Natürliches Kältemittel R290
Die Carrier AquaSnap 30AWH-NGA 010H1 nutzt das natürliche Kältemittel R290. Dieses überzeugt durch ein besonders niedriges Treibhauspotenzial (GWP) von 0,02 und unterstützt damit eine zukunftsorientierte und umweltfreundliche Systemauslegung.
Hinweis: Das Kältemittel R290 ist ein leicht entflammbares Kältemittel der Sicherheitsgruppe A3 gemäß ANSI/ASHRAE Standard 34. Arbeiten am in der Außeneinheit verbauten Kältekreis dürfen aus Sicherheitsgründen nur durch qualifiziertes Fachpersonal erfolgen.

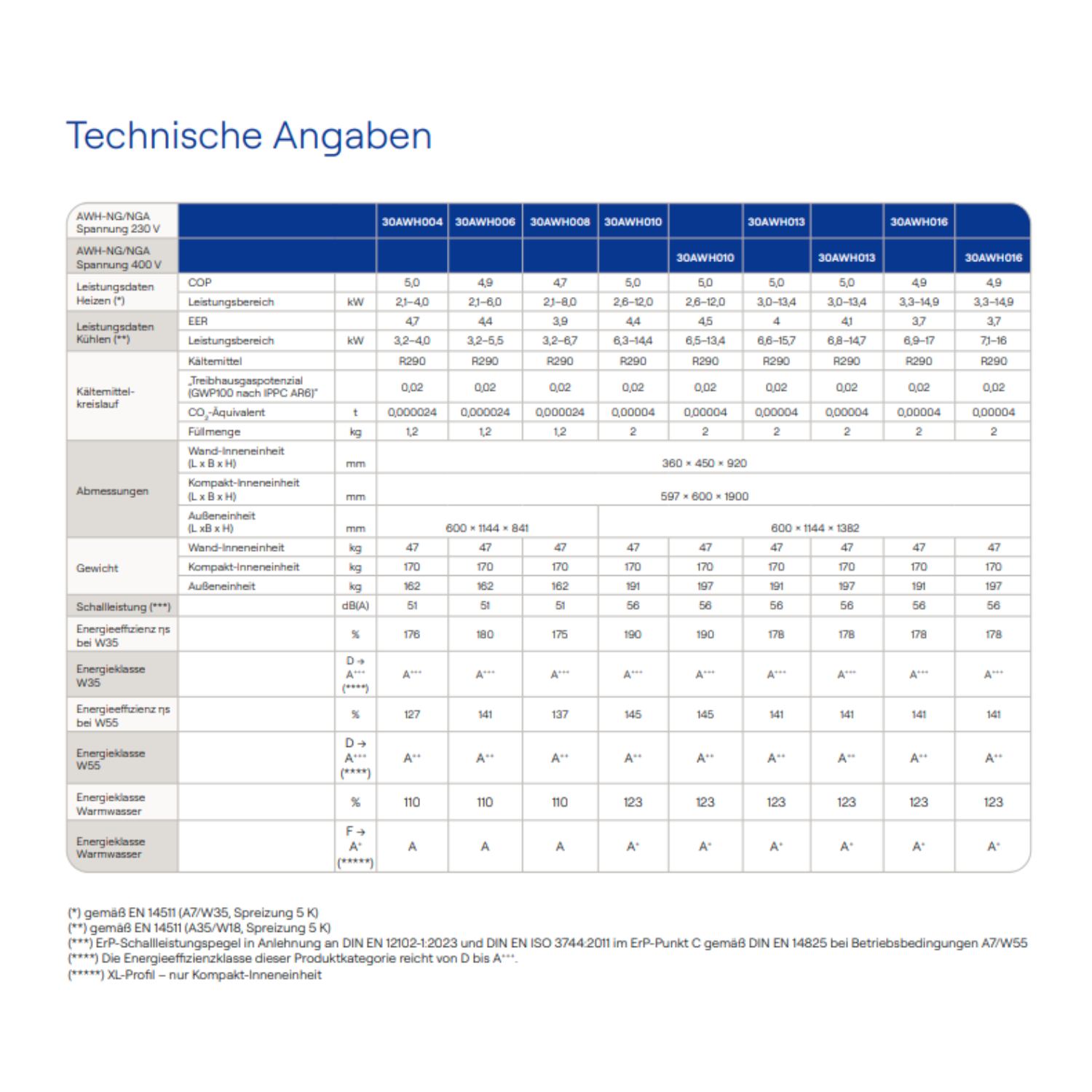

Technische Highlights im Überblick
| Modell | Carrier AquaSnap 30AWH010H1--NGA |
|---|
| Betriebsart | Luft/Wasser-Wärmepumpe in Monoblock-Ausführung |
|---|
| Einsatzbereich | Heizung, Kühlung und Trinkwassererwärmung |
|---|
| Kältemittel | R290 |
|---|
| Kältemittelfüllmenge | 2,0 kg |
|---|
| GWP | 0,02 |
|---|
| CO2-Äquivalent | 0,00004 t |
|---|
| Max. Vorlauftemperatur | 70 °C |
|---|
| Kühlbetrieb | Ja |
|---|
| Schallleistungspegel außen | 56 dB |
|---|
| Schallleistungspegel innen | 40 dB |
|---|
| Farbe Außeneinheit | Silber / Vitosilber |
|---|
| Farbe Inneneinheit | Silber / Vitosilber |
|---|
| Speicherinhalt | 190 l |
|---|
| Warmwasser-Energieeffizienzklasse | A+ |
|---|
| Warmwasserbereitungs-Energieeffizienz (Eta wh) | 123 % |
|---|
| Zapfprofil | XL |
|---|
Leistungsdaten Heizen und Kühlen
| Betriebspunkt | Wärme-/Kühlleistung | Elektr. Leistungsaufnahme | Kennzahl |
|---|
| A2/W35 | 5,8 kW | 1,41 kW | COP 4,1 |
| A7/W35 | 7,3 kW | 1,46 kW | COP 5,0 |
| A-7/W35 | 9,7 kW | 3,23 kW | COP 3,0 |
| A35/W18 | 9,5 kW Kühlleistung | 2,18 kW | EER 4,5 |

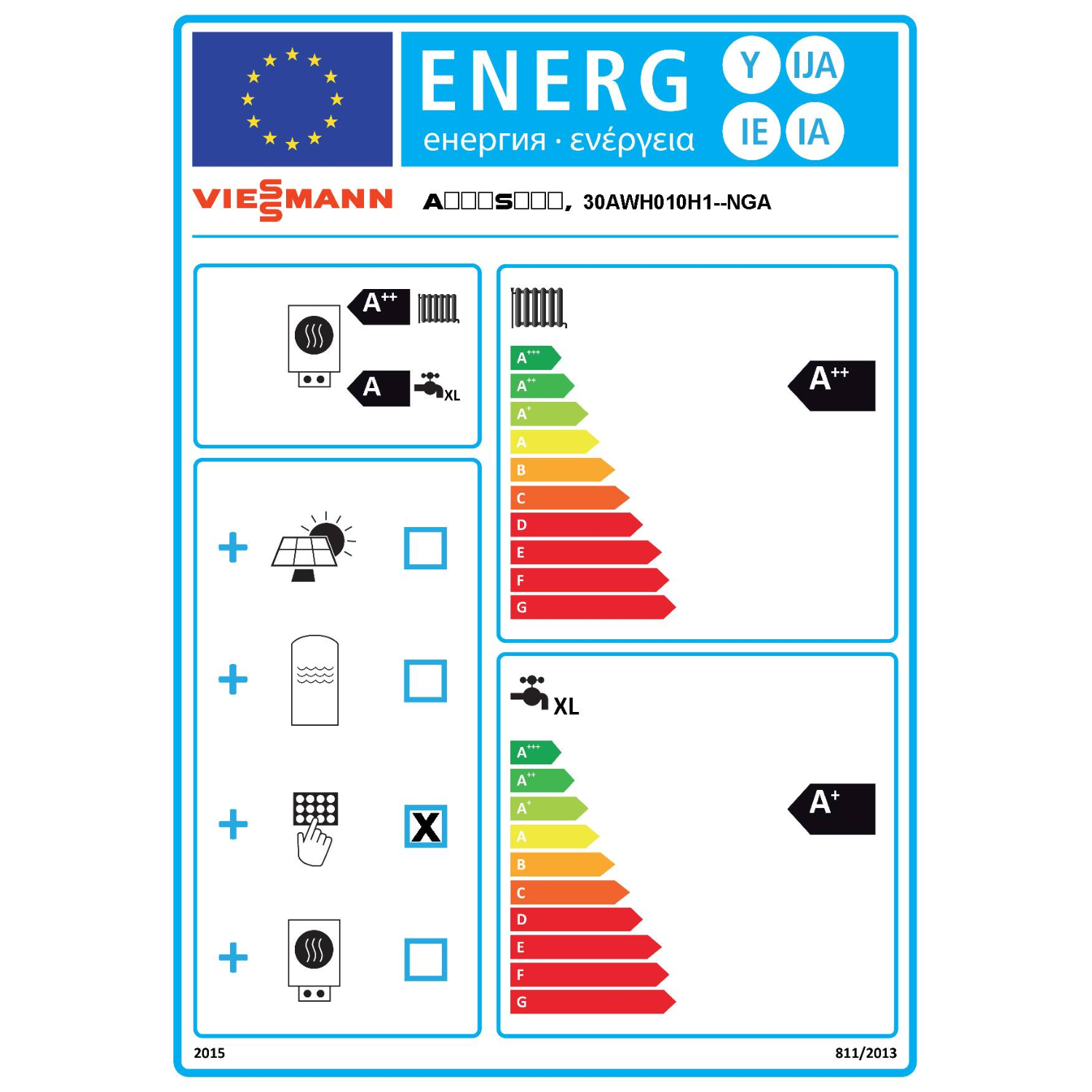

Energieeffizienz
| Raumheizung Energieeffizienzklasse (Niedertemperaturanwendung, durchschnittliches Klima) | A+++ |
|---|
| Eta s Niedertemperaturanwendung | 190 % |
|---|
| Raumheizung Energieeffizienzklasse (Mitteltemperaturanwendung, durchschnittliches Klima) | A++ |
|---|
| Eta s Mitteltemperaturanwendung | 145 % |
|---|
| Jahreszeitbedingte Raumheizungs-Energieeffizienz (Eta s) | 147 % |
|---|
| Warmwasser-Energieeffizienzklasse | A+ |
|---|
| Warmwasserbereitungs-Energieeffizienz | 123 % |
|---|
| Temperaturregler Klasse | II |
|---|
| Beitrag Raumheizungs-Energieeffizienz | 2 % |
|---|
Abmessungen, Speicher und Anschlüsse
| Abmessungen Außeneinheit (B x H x L) | 1144 x 1382 x 600 mm |
|---|
| Gewicht Außeneinheit | 191 kg |
|---|
| Abmessungen Inneneinheit (B x H x L) | 600 x 1900 x 597 mm |
|---|
| Gewicht Inneneinheit | 170 kg |
|---|
| Speicherinhalt | 190 l |
|---|
| Max. Trinkwassertemperatur | 68 °C |
|---|
| Heizwasservorlauf | G 1 ¼ |
|---|
| Heizwasserrücklauf | G 1 ¼ |
|---|
| Vorlauf Speicher-Wassererwärmer | G 1 |
|---|
| Rücklauf Speicher-Wassererwärmer | G 1 |
|---|
| Zul. Betriebsdruck Heizung | 3 bar |
|---|
| Zul. Betriebsdruck Trinkwasser | 10 bar |
|---|
Elektrische Daten
| Nennspannung Verdichter | 1/N/PE 230 V / 50 Hz |
|---|
| Anlaufstrom Verdichter | < 10 A |
|---|
| Nennspannung Regelung | 1/N/PE 230 V / 50 Hz |
|---|
| Absicherung intern | T 6,3 A |
|---|
| Elektr. Leistungsaufnahme Sekundärpumpe (PWM) | 60 W |
|---|
| EEI Sekundärpumpe | 0,2 |
|---|
| Nennspannung Heizwasser-Durchlauferhitzer | 1/N/PE 230 V / 50 Hz oder 3/N/PE 400 V / 50 Hz |
|---|
| Heizleistung Durchlauferhitzer | 8 kW |
|---|
Lieferumfang
- IDU AquaSnap 80AWH-NGA
- ODU AquaSnap 30AWH010----NG
- TU-Set Carrier AquaSnap NGA
- Beipack Elektrik ODU 230 V
- Elektrische Begleitheizung 1,6 m
- Ventilatorringheizung
Fazit zur Carrier AquaSnap 30AWH-NGA 010H1
Die Carrier AquaSnap 30AWH-NGA 010H1 9,7 kW Luft/Wasser-Wärmepumpe ist eine kompakte und vielseitige Lösung für moderne Heizsysteme mit integriertem Warmwasserspeicher. Mit 190-Liter-Speicher, R290 Kältemittel, Kühlfunktion, smarter Regelung und 70 °C Vorlauftemperatur bietet sie starke Voraussetzungen für den Einsatz in Neubau und Sanierung. Wer eine platzsparende, internetfähige und zukunftsorientierte Carrier Luft/Wasser-Wärmepumpe mit Speicher sucht, findet hier ein technisch durchdachtes System mit umfangreicher Ausstattung.
