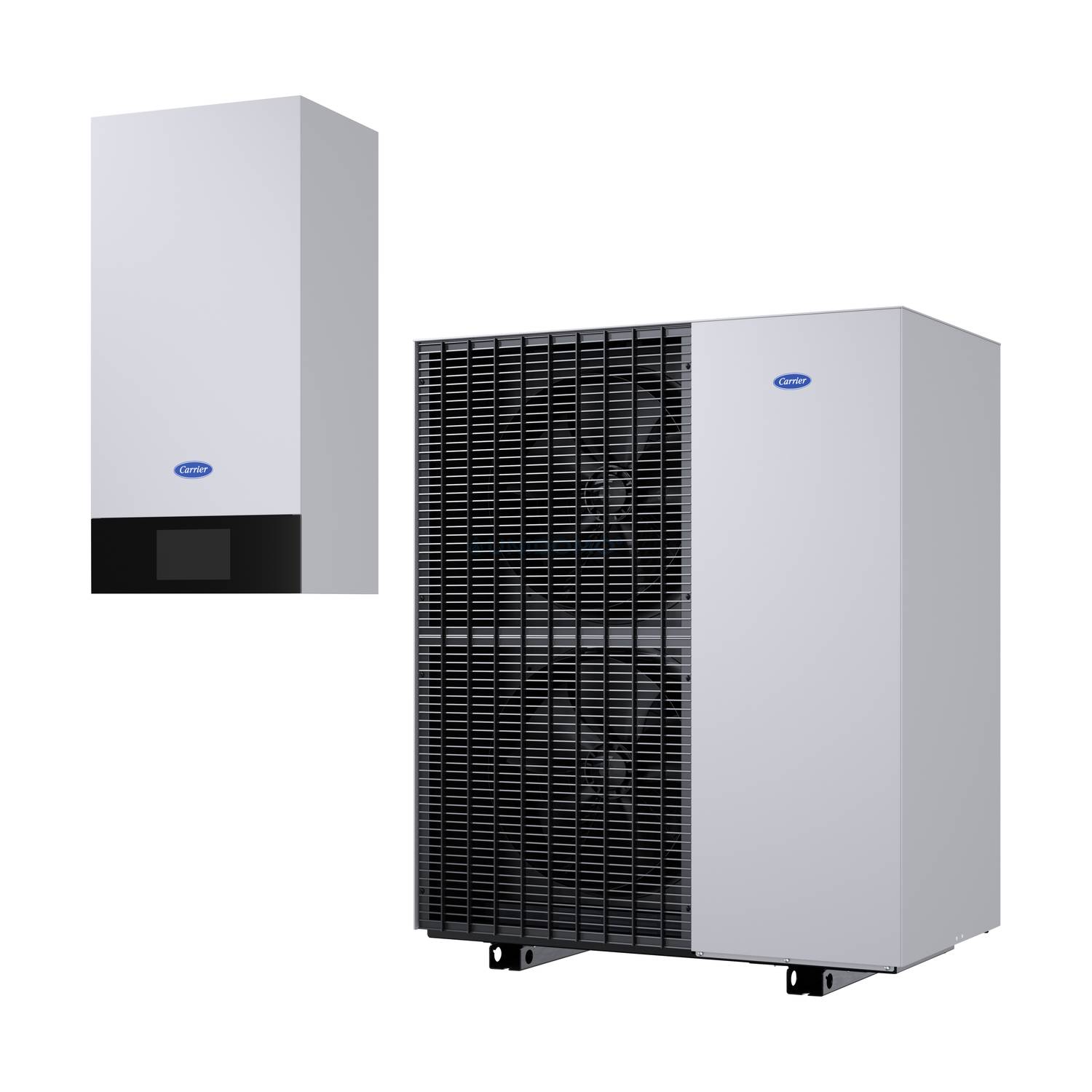

Carrier AquaSnap 30AWH-NG 013H19 11,1 kW Luft/Wasser-Wärmepumpe mit R290 Kältemittel
Die Carrier AquaSnap 30AWH-NG 013H19 ist eine moderne Luft/Wasser-Wärmepumpe in Monoblock-Bauweise für Heizung, Kühlung und Trinkwassererwärmung. Dank natürlichem Kältemittel R290, DC-Inverter-Technologie und hoher Vorlauftemperatur bis 70 °C bei -10 °C Außentemperatur eignet sich dieses System sowohl für den Neubau als auch für die Modernisierung. Die Kombination aus Außen- und Inneneinheit sorgt für einen effizienten, komfortablen und zukunftsorientierten Wärmepumpenbetrieb.
Ihre Vorteile mit der Carrier AquaSnap AWH NG
- Heizen, Kühlen und Trinkwassererwärmung in einem System
- Monoblock-Wärmepumpe mit Außen- und Inneneinheit
- Natürliches Kältemittel R290 mit sehr niedrigem GWP von 0,02
- Hohe Effizienz durch Leistungsregelung und DC-Inverter
- Hohe Vorlauftemperatur bis 70 °C bei -10 °C Außentemperatur
- Reversible Ausführung für komfortables Heizen und Kühlen
- Patentierte Hydraulik zur selbstoptimierenden Volumenstromregelung
- Internetfähig über integriertes WLAN oder optionales LAN
- Komfortable Bedienung per 7-Zoll-Farb-Touchdisplay oder mobilem Endgerät

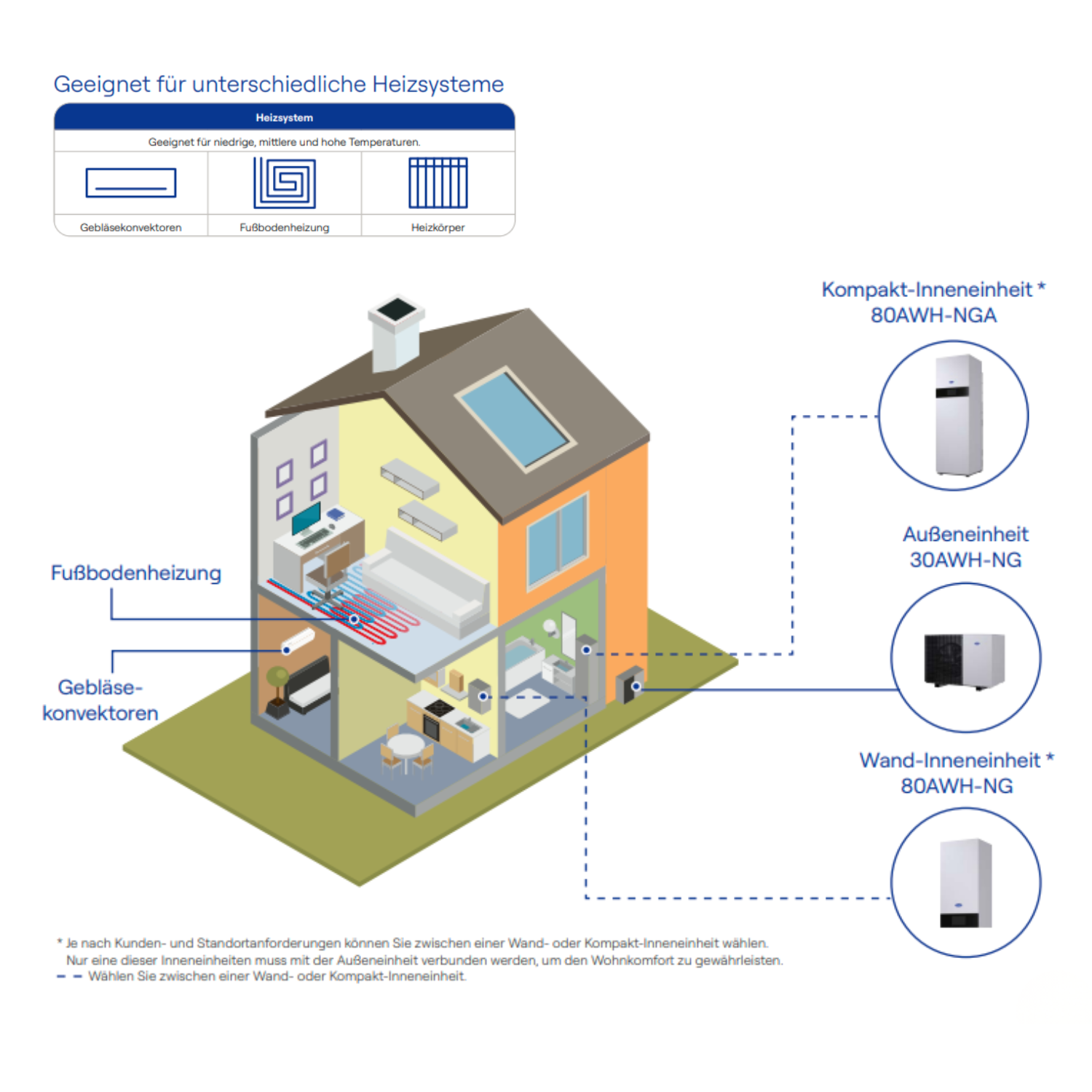

- Geeignet für Anlagen mit bis zu 2 Heiz-/Kühlkreisen
Effiziente Luft/Wasser-Wärmepumpe für Neubau und Modernisierung
Die Carrier AquaSnap NG wurde für einen wirtschaftlichen und flexiblen Einsatz entwickelt. Der hohe COP sorgt für niedrige Betriebskosten, während die stufenlose Leistungsanpassung im Teillastbetrieb einen besonders effizienten Betrieb unterstützt. Durch die maximale Vorlauftemperatur von 70 °C kann die Wärmepumpe nicht nur in energieeffizienten Neubauten, sondern auch in vielen Modernisierungsprojekten sinnvoll eingesetzt werden.
Die reversible Ausführung ermöglicht neben dem Heizbetrieb auch die aktive Kühlung. Damit bietet das System ganzjährigen Komfort – im Winter angenehme Wärme, im Sommer effiziente Temperierung.
Außeneinheit mit DC-Inverter und Blue Fin Verdampfer
Die Außeneinheit der Carrier AquaSnap 30AWH-NG 013H19 ist auf einen leisen, zuverlässigen und effizienten Betrieb ausgelegt. Die eingesetzte DC-Inverter-Technologie ermöglicht eine stufenlose Leistungsregelung für optimale Effizienz unter unterschiedlichen Betriebsbedingungen.
- Drehzahlgeregelter Doppelrollkolben-Verdichter für geräusch- und schwingungsarmen Betrieb
- Elektronisches Expansionsventil zur Verbesserung der Jahresarbeitszahl
- Drehzahlgesteuerte Axialventilatoren
- Energieeffiziente Abtauung über Kreislaufumkehr
- Korrosionsbeständiger, wasserabweisender Verdampfer mit Blue Fin-Beschichtung
- Geschwungene Verdampferlamellen zur Effizienzsteigerung
- Asymmetrischer Edelstahl-Plattenwärmetauscher (1.4401/1.4301)
- Integrierter Wasserfilter zum Schutz des Verflüssigers
Inneneinheit mit patentierter Hydraulik und umfangreicher Ausstattung
Die wandhängende Inneneinheit übernimmt zentrale hydraulische und regelungstechnische Aufgaben des Systems. Die patentierte Hydraulik stellt die erforderliche Abtauenergie sowie die notwendige Mindest-Umlaufmenge im Wärmepumpenkreis sicher und unterstützt so einen zuverlässigen Gesamtbetrieb.
- Eingebaute Hocheffizienz-Umwälzpumpe für den Heizkreis
- Abtaupuffer 16 l
- Bypassfunktion
- Heizwasser-Durchlauferhitzer
- Ausdehnungsgefäß 10 l
- 4/3-Wege-Ventil
- Sicherheitsventil
- Volumenstromerfassung
- Außentemperatursensor (leitungsgebunden)
- Steckbare Anschlussverrohrung aus Kupfer und Montageschiene zur Wandbefestigung
Die Verbindung zwischen Außen- und Inneneinheit erfolgt über geeignete wassergefüllte Verbindungsleitungen bauseits sowie passende Anschluss-Sets als Zubehör.
Komfortable Regelung und smarte Bedienung
Die Carrier AquaSnap NG verfügt über eine witterungsgeführte digitale Wärmepumpen- und Heiz-/Kühlkreis-Regelung und ist für Heizungsanlagen mit bis zu 2 Heiz-/Kühlkreisen ausgelegt. Die Bedienung erfolgt komfortabel über das 7-Zoll-Farb-Touchdisplay mit Klartext- und Grafikanzeige oder alternativ über ein mobiles Endgerät.
- Inbetriebnahme-Assistent und kontextbezogene Hilfe
- Anzeigen für Energieverbräuche
- Getrennt einstellbare Zeiträume für Heizkreis bzw. Heiz-/Kühlkreis, Trinkwassererwärmung und Zirkulation
- Zyklischer Taktbetrieb für Trinkwasserzirkulation einstellbar
- Speichertemperaturregelung
- Erhöhte Trinkwasserhygiene durch temporär erhöhten Trinkwassertemperatur-Sollwert
- Automatische Sommer-/Winterzeitumstellung
- Kontrollierte Estrichtrocknung
- Party-Mode, Ferienprogramm und Ferien-zu-Hause-Programm
- Sommersparbetrieb und variable Heizgrenze
- Smart Grid Regelfunktion, EVU-Sperre, geräuschreduzierter Betrieb und Notbetrieb
- Integrierter Wasserdrucksensor zur Messung des Anlagendrucks
Die Wärmepumpe ist kommunikationsfähig über CAN-BUS, PlusBus, WLAN sowie optional LAN. Bedienung, Optimierung, Wartung und Service sind über Carrier Climate Control und ViGuide möglich. Die geführte Inbetriebnahme erfolgt über ViGuide. Optional ist zudem eine Raumaufschaltung mit der RCU 100-EH Fernbedienung möglich.
Natürliches Kältemittel R290
Die Carrier AquaSnap 30AWH-NG 013H19 nutzt das natürliche Kältemittel R290. Dieses überzeugt durch ein besonders niedriges Treibhauspotenzial (GWP) von 0,02 und unterstützt damit eine zukunftsorientierte und umweltfreundliche Systemauslegung.
Hinweis: Das Kältemittel R290 ist ein leicht entflammbares Kältemittel der Sicherheitsgruppe A3 gemäß ANSI/ASHRAE Standard 34. Arbeiten am in der Außeneinheit verbauten Kältekreis dürfen aus Sicherheitsgründen nur durch qualifiziertes Fachpersonal erfolgen.

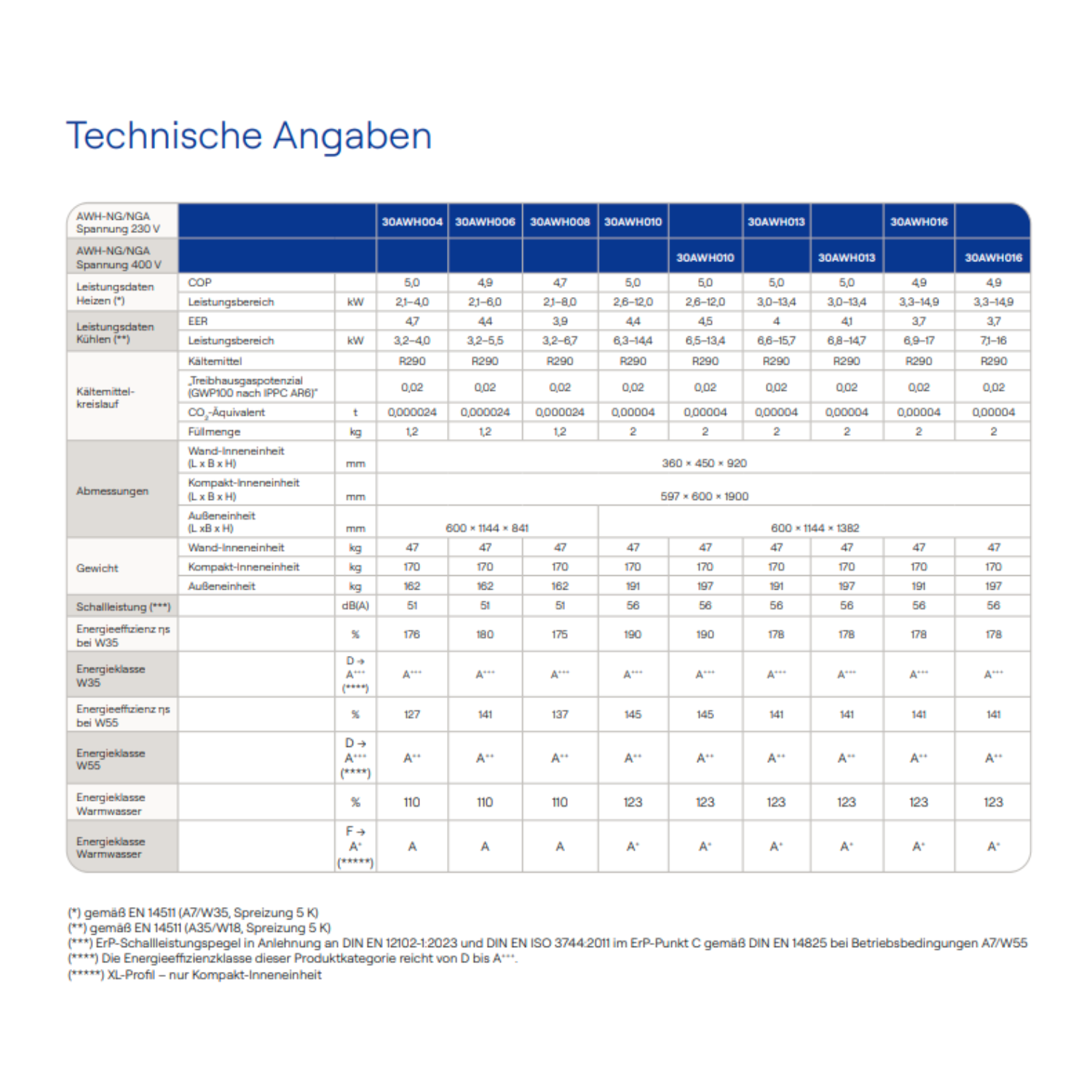

Technische Highlights im Überblick
| Modell | Carrier AquaSnap 30AWH013H19-NG |
|---|
| Betriebsart | Luft/Wasser-Wärmepumpe in Monoblock-Ausführung |
|---|
| Einsatzbereich | Heizung, Kühlung und Trinkwassererwärmung |
|---|
| Kältemittel | R290 |
|---|
| Kältemittelfüllmenge | 2,0 kg |
|---|
| GWP | 0,02 |
|---|
| CO2-Äquivalent | 0,00004 t |
|---|
| Max. Vorlauftemperatur | 70 °C |
|---|
| Kühlbetrieb | Ja |
|---|
| Schallleistungspegel außen | 56 dB |
|---|
| Schallleistungspegel innen | 40 dB |
|---|
| Farbe Außeneinheit | Silber / Vitosilber |
|---|
| Farbe Inneneinheit | Silber / Vitosilber |
|---|
Leistungsdaten Heizen und Kühlen
| Betriebspunkt | Wärme-/Kühlleistung | Elektr. Leistungsaufnahme | Kennzahl |
|---|
| A2/W35 | 6,7 kW | 1,76 kW | COP 3,8 |
| A7/W35 | 8,1 kW | 1,65 kW | COP 4,9 |
| A-7/W35 | 11,1 kW | 3,96 kW | COP 2,8 |
| A35/W18 | 11,2 kW Kühlleistung | 2,7 kW | EER 4,1 |
Energieeffizienz
| Energieeffizienzklasse (Niedertemperaturanwendung, durchschnittliches Klima) | A+++ |
|---|
| Eta s Niedertemperaturanwendung | 178 % |
|---|
| Energieeffizienzklasse (Mitteltemperaturanwendung, durchschnittliches Klima) | A++ |
|---|
| Eta s Mitteltemperaturanwendung | 141 % |
|---|
| Jahreszeitbedingte Raumheizungs-Energieeffizienz (Eta s) | 143 % |
|---|
| Temperaturregler Klasse | II |
|---|
Abmessungen und Anschlüsse
| Abmessungen Außeneinheit (B x H x L) | 1144 x 1382 x 600 mm |
|---|
| Gewicht Außeneinheit | 197 kg |
|---|
| Abmessungen Inneneinheit (B x H x L) | 450 x 920 x 360 mm |
|---|
| Gewicht Inneneinheit | 47 kg |
|---|
| Heizwasservorlauf | CU 28 x 1 |
|---|
| Heizwasserrücklauf | CU 28 x 1 |
|---|
| Vorlauf Speicher-Wassererwärmer | CU 22 x 1 |
|---|
| Rücklauf Speicher-Wassererwärmer | CU 22 x 1 |
|---|
| Zul. Betriebsdruck | 3 bar |
|---|
Elektrische Daten
| Nennspannung Verdichter | 3/N/PE 400 V / 50 Hz |
|---|
| Anlaufstrom Verdichter | < 10 A |
|---|
| Nennspannung Regelung | 1/N/PE 230 V / 50 Hz |
|---|
| Absicherung intern | T 6,3 A |
|---|
| Elektr. Leistungsaufnahme Sekundärpumpe (PWM) | 60 W |
|---|
| EEI Sekundärpumpe | 0,2 |
|---|
| Nennspannung Heizwasser-Durchlauferhitzer | 1/N/PE 230 V / 50 Hz oder 3/N/PE 400 V / 50 Hz |
|---|
| Heizleistung Durchlauferhitzer | 8 kW |
|---|
Lieferumfang
- IDU AquaSnap 80AWH-NG
- ODU AquaSnap 30AWH013--9-NG
- TU-Set Carrier AquaSnap NG
- Anschluss-Set Typ 1
- Beipack Elektrik ODU
- Elektrische Begleitheizung 1,6 m
- Ventilatorringheizung
Fazit zur Carrier AquaSnap 30AWH-NG 013H19
Die Carrier AquaSnap 30AWH-NG 013H19 11,1 kW Luft/Wasser-Wärmepumpe ist eine leistungsstarke und vielseitige Lösung für moderne Heizsysteme. Mit R290 Kältemittel, hoher Effizienz, Kühlfunktion, smarter Regelung und 70 °C Vorlauftemperatur bietet sie starke Voraussetzungen für den Einsatz in Neubau und Sanierung. Wer eine kompakte, internetfähige und zukunftsorientierte Carrier Luft/Wasser-Wärmepumpe sucht, findet hier ein technisch durchdachtes System mit umfangreicher Ausstattung.
