Bosch Luft/Wasser-Wärmepumpe Außeneinheit CS3800iAW 4 O-S Baureihe CS3800iAW

Bosch Luft/Wasser-Wärmepumpe Außeneinheit CS3800iAW 4 O-S Baureihe CS3800iAW

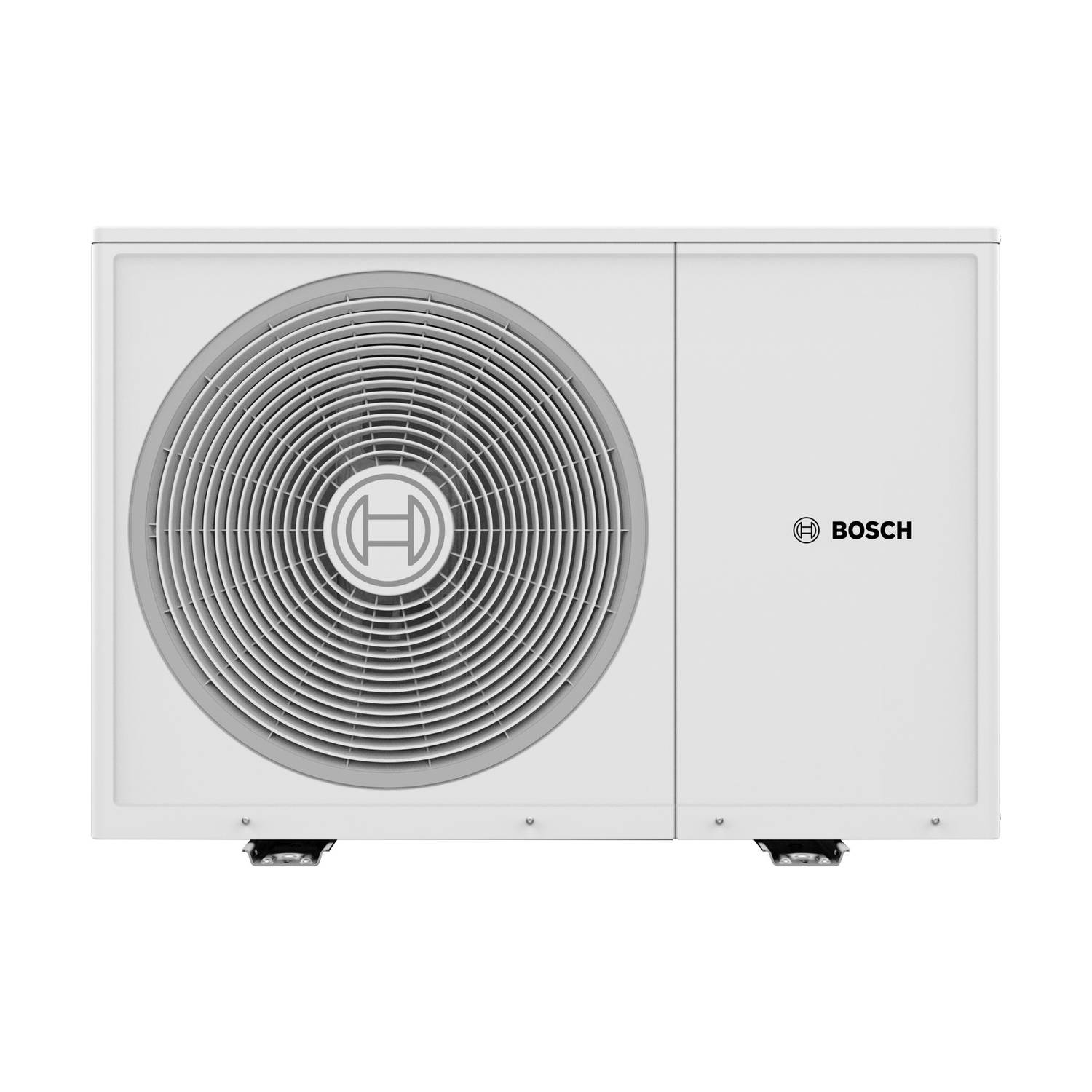

Die Bosch CS3800iAW 4 O-S Außeneinheit ist eine außenaufgestellte Luft/Wasser-Wärmepumpe in Monoblock-Ausführung. Sie gehört zur Baureihe CS3800iAW (Compress 3800i AW) und eignet sich für den Einsatz in Neubauten sowie bei der Modernisierung bestehender Heizungsanlagen.

Mit dem Kältemittel R290 (Propan), einer maximalen Vorlauftemperatur von bis zu 75 °C und der Möglichkeit zum Heizen, Kühlen und zur Warmwasserbereitung bietet die Außeneinheit vielseitige Einsatzmöglichkeiten. In Kombination mit passenden Bosch Innen- und Hydraulikkomponenten lässt sich ein vollständiges Wärmepumpensystem aufbauen.

Die CS3800iAW 4 O-S verfügt über eine Nennwärmeleistung von 4 kW und erreicht bei A7/W35 eine Heizleistung von 3,4 kW bei einem COP von 4,99. Damit ist sie insbesondere für Gebäude mit entsprechendem Wärmebedarf interessant.

Ihre Vorteile auf einen Blick

• Luft/Wasser-Wärmepumpe als Monoblock-Außeneinheit
• Kältemittel R290 (Propan)
• Für Neubau und Modernisierung geeignet
• Maximale Vorlauftemperatur bis 75 °C
• Heizen, Kühlen und Warmwasserbereitung mit passenden Systemkomponenten möglich
• Nennwärmeleistung von 4 kW
• Heizleistung A7/W35: 3,4 kW
• COP A7/W35: 4,99

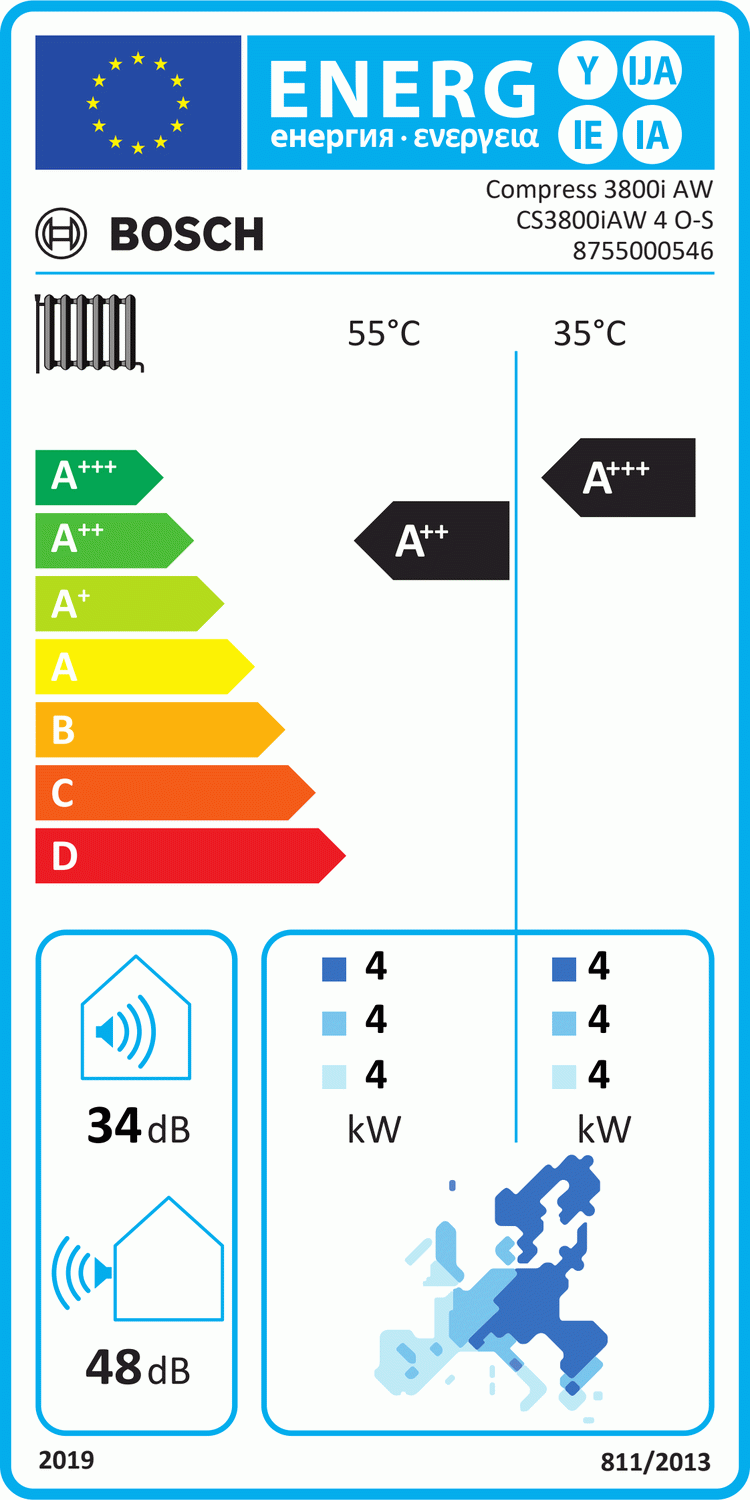

• Energieeffizienzklasse A++
• Energieeffizienzklasse A+++ in der Niedertemperaturanwendung
• Schallleistungspegel außen nach ErP: 48 dB(A)
• Servicefreundlicher Geräteaufbau mit vormontierten Tragegurten

R290-Wärmepumpe für Bestand und Neubau

Die Bosch CS3800iAW 4 O-S nutzt die Außenluft als Wärmequelle und stellt Heizwärme für das Gebäude bereit. Durch die Monoblock-Bauweise befindet sich der Kältekreis vollständig in der Außeneinheit. Die Verbindung zum Heizsystem erfolgt wasserseitig über die dafür vorgesehenen Anschlüsse und passende Bosch Innen- und Hydraulikkomponenten.

Die Wärmepumpe arbeitet mit dem Kältemittel R290 (Propan) und kann Vorlauftemperaturen von bis zu 75 °C bereitstellen. Dadurch kommt sie neben Neubauten mit Fußbodenheizung auch für Modernisierungsprojekte mit geeigneten Heizkörpern infrage.

Die tatsächlich erforderliche Vorlauftemperatur und Heizleistung hängen von der Heizlast, den vorhandenen Heizflächen und den Betriebsbedingungen des Gebäudes ab.

Mit einer Nennwärmeleistung von 4 kW ist die CS3800iAW 4 O-S insbesondere für Gebäude mit entsprechend ausgelegtem Heizwärmebedarf vorgesehen. Vor der Auswahl sollte die benötigte Heizleistung anhand einer Heizlastberechnung bestimmt werden.

Heizen, Kühlen und Warmwasserbereitung

Die Bosch CS3800iAW 4 O-S ist für den Heiz- und Kühlbetrieb sowie die Einbindung in eine Anlage zur Warmwasserbereitung ausgelegt. In Verbindung mit einer geeigneten Inneneinheit und den erforderlichen Systemkomponenten können diese Funktionen genutzt werden.

Im Heizbetrieb erreicht die Außeneinheit folgende Leistungswerte nach EN 14511:

• Bei A7/W35: 3,4 kW Heizleistung und COP 4,99
• Bei A2/W35: 2,93 kW Heizleistung und COP 4,20
• Bei A-7/W35: 3,43 kW Heizleistung und COP 3,25
• Maximale Heizleistung bei A-7/W35: 3,95 kW
• Maximale Heizleistung bei A-7/W55: 4,14 kW

Auch der Kühlbetrieb ist mit einer entsprechend ausgelegten Anlage möglich. Bei A35/W18 erreicht die Außeneinheit eine Kühlleistung von 3,9 kW bei einem EER von 4,45. Bei A35/W7 beträgt die Kühlleistung 3,1 kW bei einem EER von 3,33.

Für die Warmwasserbereitung kann die Wärmepumpe mit einem passenden Warmwasserspeicher und einer geeigneten Bosch Systemregelung kombiniert werden. Die erforderlichen Komponenten richten sich nach der gewählten Anlagenkonfiguration.

Monoblock-Bauweise mit servicefreundlicher Ausstattung

Die CS3800iAW 4 O-S besitzt eine kompakte Monoblock-Bauweise, bei der die wesentlichen Komponenten des Kältekreises innerhalb der Außeneinheit untergebracht sind.

Der geräumige Geräteaufbau erleichtert den Zugang zu den technischen Komponenten bei Installation und Wartung.

Zur Ausstattung gehören:

• Außenaufgestellte Luft/Wasser-Wärmepumpe in Monoblock-Ausführung
• Hermetisch geschlossener Kältekreis mit R290
• Integriertes Heizkabel für die Kondensatwanne
• Automatischer Entlüfter
• Frostschutzventil
• Anschluss für ein zusätzliches Heizkabel am Kondensatablauf
• Vormontierte Tragegurte zur Unterstützung bei Transport und Aufstellung
• Servicefreundliche Anordnung der Gerätekomponenten

Das integrierte Frostschutzventil und das Heizkabel für die Kondensatwanne gehören zur vorgesehenen Geräteausstattung. Für die vollständige Installation sind die entsprechenden Vorgaben zur hydraulischen Einbindung, zum Frostschutz und zur Kondensatableitung zu beachten.

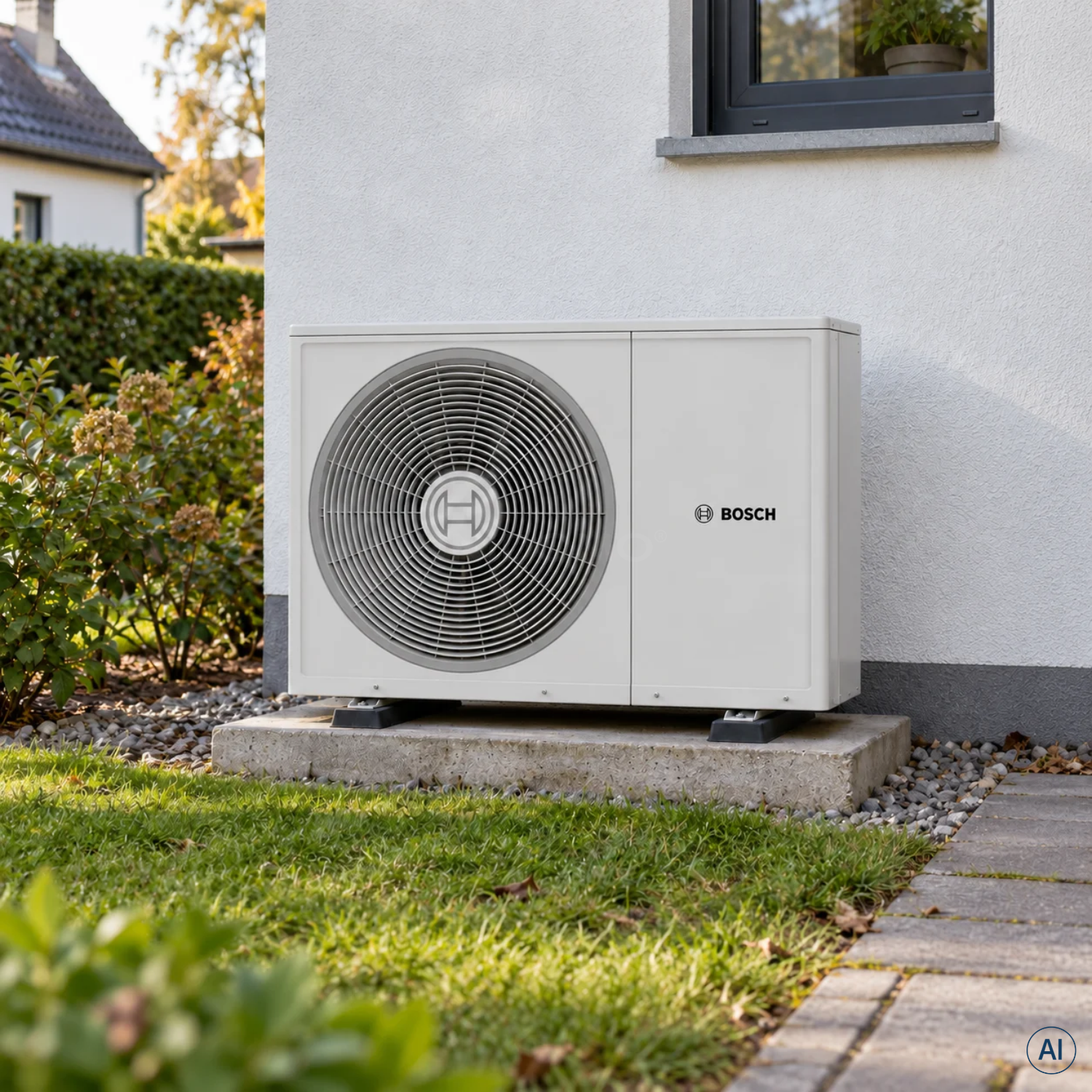

Aufstellung und Installation der Bosch CS3800iAW 4 O-S

Die Außeneinheit besitzt Abmessungen von 804 x 1.150 x 500 mm (H x B x T) und ein Nettogewicht von 111 kg.

Für die Aufstellung wird ein geeigneter, tragfähiger Untergrund benötigt. Zudem müssen die vorgeschriebenen Aufstellabstände sowie die Anforderungen an Luftführung, Kondensatableitung und Schallschutz eingehalten werden.

Da die Wärmepumpe das Kältemittel R290 verwendet, sind zusätzlich die vom Hersteller vorgegebenen Schutzbereiche und Sicherheitsabstände zu berücksichtigen.

Die Außeneinheit wird über die entsprechenden wasserführenden Leitungen mit einer geeigneten Inneneinheit verbunden. Die Auswahl der Hydraulikkomponenten, die elektrische Anbindung und die Regelung müssen zur jeweiligen Anlagenkonfiguration passen.

Wichtiger Hinweis: Die Installation und Inbetriebnahme müssen durch entsprechend qualifizierte Fachbetriebe erfolgen. Beachten Sie die Montage- und Installationsanleitung von Bosch sowie die geltenden technischen Vorschriften.

Technische Daten der Bosch CS3800iAW 4 O-S

Die angegebenen Heiz- und Kühlleistungen sowie COP- und EER-Werte beziehen sich auf die jeweiligen Prüfbedingungen nach EN 14511. Die Angaben zu Energieeffizienzklassen und jährlichem Energieverbrauch gelten unter den festgelegten Bedingungen der Produktkennzeichnung. Die tatsächlichen Betriebswerte hängen von der Anlagenkonfiguration, den Temperaturen und den Einsatzbedingungen ab. Maßgeblich sind die technischen Unterlagen von Bosch.

Lieferumfang

• 1 x Bosch Außeneinheit CS3800iAW 4 O-S, Baureihe CS3800iAW

Abmessungen: 804 x 1.150 x 500 mm (H x B x T)
Bosch Bestell-Nr.: 8755000546

Hinweis: Es handelt sich um die Außeneinheit der Wärmepumpe. Für den Betrieb werden eine geeignete Inneneinheit sowie weitere, auf das Heizsystem abgestimmte Installationskomponenten benötigt.

Bosch CS3800iAW 4 O-S Außeneinheit bei UNIDOMO kaufen

Die Bosch CS3800iAW 4 O-S ist eine Monoblock-Luft/Wasser-Wärmepumpe mit R290-Kältemittel, einer maximalen Vorlauftemperatur von 75 °C und einer Nennwärmeleistung von 4 kW.

Sie eignet sich für entsprechend ausgelegte Heizungsanlagen im Neubau sowie bei der Modernisierung bestehender Gebäude. Mit passenden Bosch Systemkomponenten können neben dem Heizbetrieb auch die Kühlung und Warmwasserbereitung umgesetzt werden.

Bestellen Sie die Bosch CS3800iAW 4 O-S Außeneinheit bei UNIDOMO. Bei Fragen zur passenden Inneneinheit, zur hydraulischen Einbindung oder zur Auswahl der richtigen Wärmepumpenleistung unterstützt Sie unsere persönliche Fachberatung gerne.
