Bosch Öl-BW-Basic-Paket BOPA OC7F37 mit Olio Condens OC7000F 30, STORA W 200-5 P1 A und HS 25/6
Das Bosch Öl-BW-Basic-Paket BOPA OC7F37 ist eine abgestimmte Systemlösung für die Modernisierung bestehender Heizungsanlagen mit moderner Öl-Brennwerttechnik. Im Mittelpunkt steht der bodenstehende Bosch Öl-Brennwertkessel Olio Condens OC7000F 30, kombiniert mit dem Bosch Systemspeicher STORA W 200-5 P1 A, einem Heizkreisset ohne Mischer sowie passendem Installations- und Sicherheitszubehör.
Der Olio Condens OC7000F 30 gehört zur 30-kW-Leistungsklasse und besitzt gemäß ErP-Produktdatenblatt eine Nennwärmeleistung von 29 kW. Mit einer jahreszeitbedingten Raumheizungs-Energieeffizienz des Heizgeräts von 90 % und der Energieeffizienzklasse A bietet das Paket eine zuverlässige Grundlage für die Raumheizung und die zentrale Warmwasserbereitung.
Durch die Kombination aus Öl-Brennwertkessel, bodenstehendem Systemspeicher, Heizkreisset ohne Mischer, Speicherladepumpe, Abscheidergruppe, Kesselsicherheitsset und Membran-Ausdehnungsgefäß entsteht eine umfangreiche Paketlösung für Anlagen, bei denen ein leistungsstarkes Öl-Brennwertsystem mit separater Warmwasserbereitung benötigt wird.
Ihre Vorteile auf einen Blick
- Umfangreiches Bosch Öl-Brennwert-Paket mit Kessel, Speicher, Heizkreisset und Zubehör
- Olio Condens OC7000F 30 als bodenstehender Öl-Brennwertkessel
- 29 kW ErP-Nennwärmeleistung in der 30-kW-Leistungsklasse
- STORA W 200-5 P1 A Systemspeicher aus der 200-Liter-Klasse
- Heizkreisset HS 25/6 ohne Mischer im Lieferumfang enthalten
- Speicherfühler inklusive Befestigungsset enthalten
- Rohrgruppe mit Speicherladepumpe für die Speicheranbindung enthalten
- Membran-Ausdehnungsgefäß MAG 35 mit 35 Liter Inhalt enthalten
- Abscheidergruppe MSL 25 im EPP-Gehäuse Bestandteil des Pakets
- Kesselsicherheitsset BSS 100kW S1 für den OC7000F enthalten
- Kesselentleerungsset KES 2 mit KFE-Ventil enthalten
- Ausdehnungsgefäß-Anschluss-Set AAS 2 enthalten
- Jahreszeitbedingte Raumheizungs-Energieeffizienz des Heizgeräts: 90 %

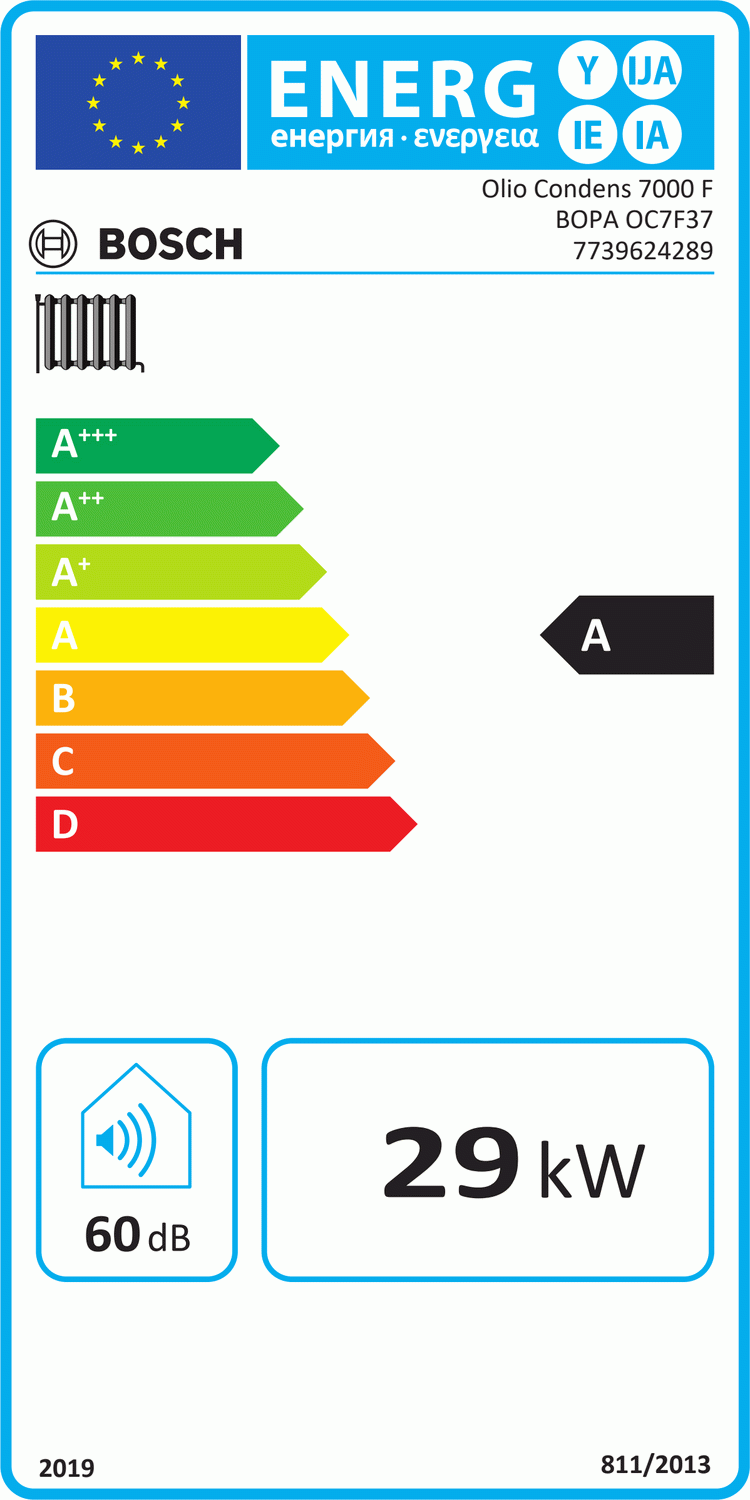

- Energieeffizienzklasse des Heizgeräts A
- Abgestimmte Systemlösung für Raumheizung und zentrale Warmwasserbereitung
Abgestimmtes Öl-Brennwert-Paket mit Systemspeicher
Das Bosch Öl-BW-Basic-Paket BOPA OC7F37 kombiniert den Bosch Olio Condens OC7000F 30 mit dem bodenstehenden Systemspeicher STORA W 200-5 P1 A. Der Speicher gehört zur 200-Liter-Klasse und verfügt gemäß ErP-Produktdatenblatt über ein ausgewiesenes Speichervolumen von 192,9 Litern.
Durch das enthaltene Zubehör, darunter Speicherfühler, Rohrgruppe mit Speicherladepumpe, Heizkreisset ohne Mischer, Abscheidergruppe, Kesselentleerungsset, Sicherheitsset, Anschluss-Set und Membran-Ausdehnungsgefäß, entsteht eine umfassend zusammengestellte Paketlösung für die fachgerechte Einbindung in das Heizsystem.
Die einzelnen Komponenten müssen durch den ausführenden Fachbetrieb auf den tatsächlichen Wärmebedarf, den gewünschten Warmwasserkomfort und die vorhandene Anlagenhydraulik abgestimmt werden.
Effiziente Öl-Brennwerttechnik für die Heizungsmodernisierung
Der Bosch Öl-Brennwertkessel Olio Condens OC7000F 30 nutzt moderne Öl-Brennwerttechnik für die Raumheizung. Dabei wird neben der unmittelbar bei der Verbrennung entstehenden Wärme auch ein Teil der im Abgas enthaltenen Energie für das Heizsystem nutzbar gemacht.
Das Heizgerät weist gemäß ErP-Produktdatenblatt eine Nennwärmeleistung von 29 kW auf. Bei Nennwärmeleistung und Hochtemperaturbetrieb beträgt die nutzbare Wärmeleistung 29,00 kW. Bei 30 % der Nennwärmeleistung und Niedertemperaturbetrieb liegt die nutzbare Wärmeleistung bei 9,20 kW.
Die jahreszeitbedingte Raumheizungs-Energieeffizienz des Heizgeräts beträgt 90 %. Der Olio Condens OC7000F 30 ist damit der Energieeffizienzklasse A zugeordnet. Das Paket eignet sich besonders für Modernisierungsprojekte, bei denen eine bestehende Ölinfrastruktur weiterhin genutzt und um eine separate Warmwasserbereitung ergänzt werden soll.
Leistungsstarker Öl-Brennwertkessel für erhöhte Wärmeanforderungen
Mit seiner Einordnung in die 30-kW-Leistungsklasse ist der Bosch Olio Condens OC7000F 30 für Heizungsanlagen mit entsprechendem Wärmebedarf vorgesehen. Die tatsächliche Eignung für ein Gebäude hängt jedoch nicht allein von der Kesselleistung ab.
Bei der Planung müssen unter anderem die beheizte Fläche, der energetische Zustand des Gebäudes, die vorhandenen Heizflächen, die benötigten Systemtemperaturen und der berechnete Wärmebedarf berücksichtigt werden. Eine fachgerechte Heizlastberechnung hilft dabei, eine Über- oder Unterdimensionierung des Wärmeerzeugers zu vermeiden.
Der nutzbare Wirkungsgrad beträgt bei Nennwärmeleistung und Hochtemperaturbetrieb 91,6 %. Bei 30 % der Nennwärmeleistung und Niedertemperaturbetrieb werden 96,7 % erreicht.
Heizkreisset HS 25/6 ohne Mischer
Zum Paket gehört das Bosch Heizkreisset HS 25/6 ohne Mischer. Das Heizkreisset ist für die Einbindung eines ungemischten Heizkreises in eine entsprechend geplante Heizungsanlage vorgesehen.
Bei einem ungemischten Heizkreis wird die vom Wärmeerzeuger bereitgestellte Vorlauftemperatur ohne zusätzliche Temperaturabsenkung durch einen Mischer an den Heizkreis weitergegeben. Diese Ausführung kann beispielsweise für Heizsysteme geeignet sein, deren benötigte Vorlauftemperatur mit der Temperatur des Wärmeerzeugers übereinstimmt.
Ob ein Heizkreisset ohne Mischer für die konkrete Anlage geeignet ist, muss anhand der vorhandenen Heizflächen, der benötigten Systemtemperaturen und des hydraulischen Aufbaus durch einen Fachbetrieb geprüft werden.
Zentrale Warmwasserbereitung mit dem STORA W 200-5 P1 A
Der Bosch STORA W 200-5 P1 A ist ein bodenstehender Systemspeicher für die zentrale Warmwasserbereitung. Er gehört zur 200-Liter-Klasse und besitzt ein ausgewiesenes Speichervolumen von 192,9 Litern.
Der Speicher ist der Warmwasserbereitungs-Energieeffizienzklasse A zugeordnet. Der Warmhalteverlust beträgt gemäß ErP-Produktdatenblatt 41,4 W. Diese Angaben ermöglichen eine transparente Einordnung der energetischen Eigenschaften des Speichers.
Die im Paket enthaltene Rohrgruppe BCC 27-HE mit Speicherladepumpe unterstützt die hydraulische Anbindung und Beladung des Warmwasserspeichers. Der Speicherfühler SF4Set erfasst die Speichertemperatur und stellt die erforderlichen Informationen für die Regelung der Warmwasserbereitung bereit.
Systemregler CW 400 für eine bedarfsgerechte Regelung
Der Bosch Olio Condens OC7000F 30 wird über den außentemperaturgeführten Systemregler CW 400 geregelt. Das Touchdisplay mit Klartextanzeige ermöglicht einen übersichtlichen Zugriff auf die wesentlichen Einstellungen der Heizungsanlage.
Die außentemperaturgeführte Regelung passt die Vorlauftemperatur abhängig von der Außentemperatur und der eingestellten Heizkennlinie an. Dadurch kann die Wärmeerzeugung innerhalb der konfigurierten Anlage bedarfsgerecht gesteuert werden.

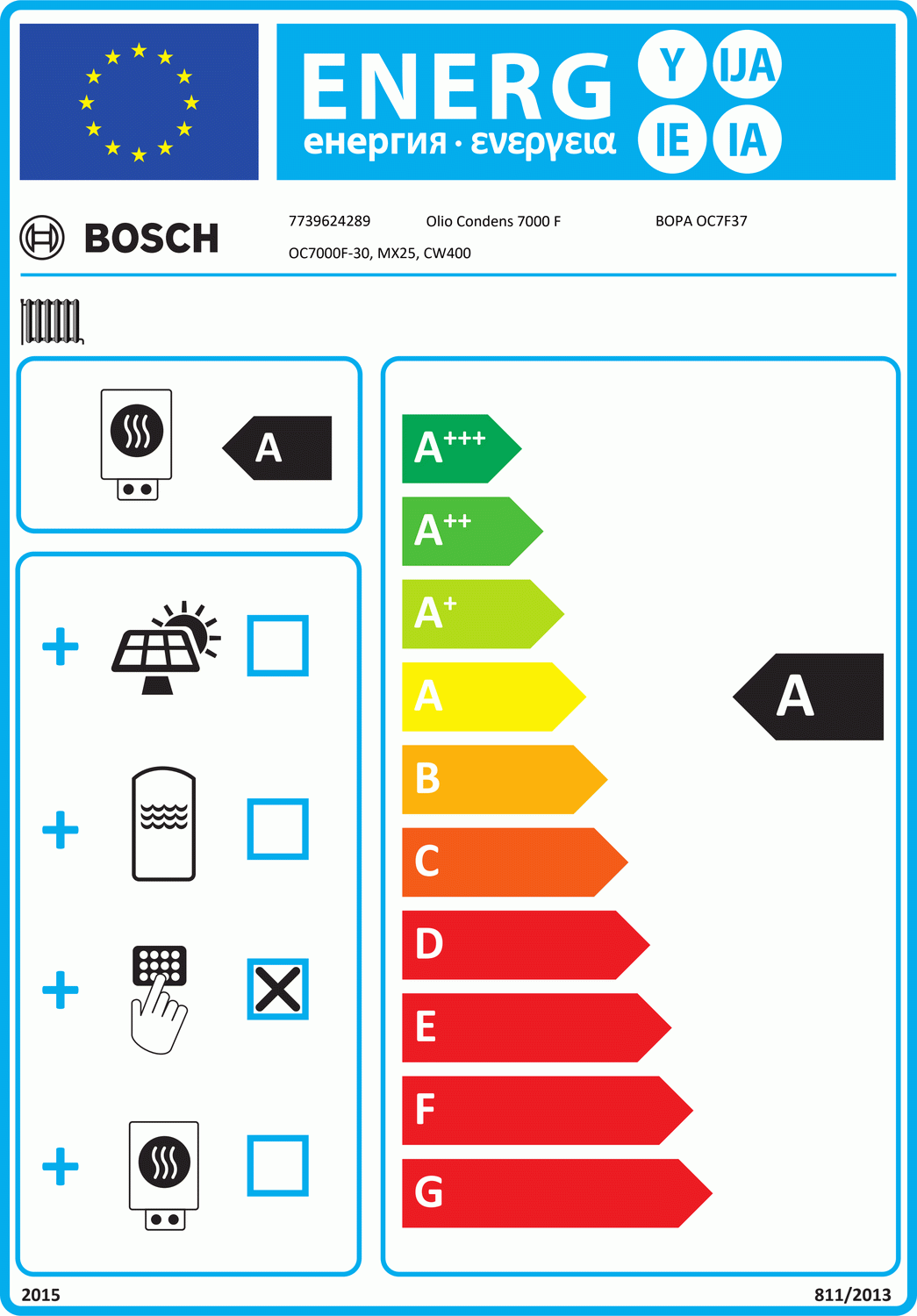

Der integrierte Temperaturregler ist gemäß ErP-Produktdatenblatt der Klasse VII zugeordnet. Sein Beitrag zur jahreszeitbedingten Raumheizungs-Energieeffizienz beträgt 3,5 %.
Umfangreiches Installations- und Sicherheitszubehör
Neben Heizkessel und Warmwasserspeicher enthält das Bosch Öl-BW-Basic-Paket wichtige Komponenten für die Anlageninstallation. Die Abscheidergruppe MSL 25 unterstützt die Abscheidung unerwünschter Bestandteile aus dem Heizungswasser und ist in einem EPP-Gehäuse untergebracht.
Das Kesselentleerungsset KES 2 verfügt über ein KFE-Ventil und ist für die vorgesehene Entleerung des Heizkessels bestimmt. Das Kesselsicherheitsset BSS 100kW S1 ergänzt das System um die für den vorgesehenen Einsatz benötigten Sicherheitskomponenten.
Das Membran-Ausdehnungsgefäß MAG 35 besitzt einen Inhalt von 35 Litern. Zusammen mit dem Ausdehnungsgefäß-Anschluss-Set AAS 2 unterstützt es den erforderlichen Druckausgleich innerhalb einer fachgerecht dimensionierten Heizungsanlage. Die ausreichende Dimensionierung muss für die konkrete Anlage überprüft werden.
Ausstattung
- Bosch Öl-Brennwertkessel Olio Condens OC7000F 30
- Bosch Systemspeicher STORA W 200-5 P1 A
- Speicherfühler SF4Set inklusive Befestigungsset
- Rohrgruppe BCC 27-HE mit Speicherladepumpe
- Heizkreisset HS 25/6 ohne Mischer
- Abscheidergruppe MSL 25 im EPP-Gehäuse
- Kesselentleerungsset KES 2 mit KFE-Ventil
- Kesselsicherheitsset BSS 100kW S1 für Ölkessel OC7000F
- Ausdehnungsgefäß-Anschluss-Set AAS 2
- Membran-Ausdehnungsgefäß MAG 35 mit 35 Liter Inhalt
Technische Daten des Pakets und des Heizgeräts
| Hersteller | Bosch Thermotechnik GmbH |
| Pakettyp | BOPA OC7F37 |
| Bestell-Nr. Paket | 7739624289 |
| EAN Paket | 4069143045589 |
| Heizgerät | Bosch Öl-Brennwertkessel Olio Condens OC7000F 30 |
| Bestell-Nr. Heizgerät | 7736602453 |
| Geräteart | Bodenstehender Öl-Brennwertkessel |
| Brennwertkessel | Ja |
| Niedertemperatur-Kessel | Nein |
| B1-Kessel | Nein |
| Raumheizgerät mit Kraft-Wärme-Kopplung | Nein |
| Kombiheizgerät | Nein |
| Leistungsklasse | 30 kW |
| ErP-Nennwärmeleistung | 29 kW |
| Nutzbare Wärmeleistung bei Nennwärmeleistung und Hochtemperaturbetrieb | 29,00 kW |
| Nutzbare Wärmeleistung bei 30 % Nennwärmeleistung und Niedertemperaturbetrieb | 9,20 kW |
| Wirkungsgrad bei Nennwärmeleistung und Hochtemperaturbetrieb | 91,6 % |
| Wirkungsgrad bei 30 % Nennwärmeleistung und Niedertemperaturbetrieb | 96,7 % |
| Jahreszeitbedingte Raumheizungs-Energieeffizienz des Heizgeräts | 90 % |
| Energieeffizienzklasse des Heizgeräts | A |
| Jährlicher Energieverbrauch | 93 GJ |
| Klasse des integrierten Temperaturreglers | VII |
| Beitrag des Temperaturreglers zur Raumheizungs-Energieeffizienz | 3,5 % |
| Schallleistungspegel in Innenräumen | 60 dB(A) |
| Stickoxidemissionen | 91 mg/kWh |
| Regelung | Außentemperaturgeführter Systemregler CW 400 |
| Abmessungen Heizgerät | 914 x 600 x 924 mm (H x B x T) |
Elektrische Verbrauchsdaten des Heizgeräts
| Hilfsstromverbrauch bei Volllast | 0,259 kW |
| Hilfsstromverbrauch bei Teillast | 0,083 kW |
| Hilfsstromverbrauch im Bereitschaftszustand | 0,007 kW |
| Wärmeverlust im Bereitschaftszustand | 0,173 kW |
Technische Daten des Warmwasserspeichers
| Warmwasserspeicher | Bosch STORA W 200-5 P1 A |
| Bestell-Nr. Speicher | 7735501544 |
| Speicherart | Bodenstehender Systemspeicher |
| Nenngröße | 200 Liter |
| Ausgewiesenes Speichervolumen | 192,9 Liter |
| Warmwasserbereitungs-Energieeffizienzklasse | A |
| Warmhalteverlust | 41,4 W |
| Farbe | Silber |
| Abmessungen Speicher | 1550 x 600 mm (H x Durchmesser) |
Technische Daten des Heizkreissets und Zubehörs
| Heizkreisset | Bosch HS 25/6 |
| Ausführung Heizkreisset | Ohne Mischer |
| Bestell-Nr. Heizkreisset | 7736601144 |
| Abmessungen Heizkreisset | 364 x 290 x 190 mm (H x B x T) |
| Speicherfühler | SF4Set inklusive Befestigungsset |
| Rohrgruppe | BCC 27-HE mit Speicherladepumpe |
| Abscheidergruppe | MSL 25 im EPP-Gehäuse |
| Kesselentleerungsset | KES 2 mit KFE-Ventil |
| Kesselsicherheitsset | BSS 100kW S1 für Ölkessel OC7000F |
| Ausdehnungsgefäß-Anschluss-Set | AAS 2 |
| Membran-Ausdehnungsgefäß | MAG 35, 35 Liter, silber |
Lieferumfang
- 1 x Bosch Öl-Brennwertkessel Olio Condens OC7000F 30
Bodenstehender Öl-Brennwertkessel, 914 x 600 x 924 mm (H x B x T), Bestell-Nr.: 7736602453
- 1 x Bosch bodenstehender Systemspeicher STORA W 200-5 P1 A
Nenngröße 200 Liter, ausgewiesenes Speichervolumen 192,9 Liter, 1550 x 600 mm, silber, Bestell-Nr.: 7735501544
- 1 x Bosch Zubehör Warmwasserspeicher SF4Set
Speicherfühler inklusive Befestigungsset, Bestell-Nr.: 7735502289
- 1 x Bosch Zubehör Warmwasserspeicher BCC 27-HE
Rohrgruppe mit Speicherladepumpe, Bestell-Nr.: 8718588480
- 1 x Bosch Installationszubehör HS 25/6
Heizkreisset ohne Mischer, 364 x 290 x 190 mm, Bestell-Nr.: 7736601144
- 1 x Bosch Sonstiges Zubehör MSL 25
Abscheidergruppe im EPP-Gehäuse, Bestell-Nr.: 7738330207
- 1 x Bosch Installationszubehör KES 2
Kesselentleerungsset mit KFE-Ventil, Bestell-Nr.: 8718584536
- 1 x Bosch Installationszubehör BSS 100kW S1
Kesselsicherheitsset für Ölkessel OC7000F, Bestell-Nr.: 8732965367
- 1 x Bosch Installationszubehör AAS 2
Ausdehnungsgefäß-Anschluss-Set, Bestell-Nr.: 8718584539
- 1 x Bosch Installationszubehör MAG 35
Membran-Ausdehnungsgefäß mit 35 Liter Inhalt, silber, Bestell-Nr.: 7738325446
Ein vollständiges Abgassystem sowie weiteres nicht ausdrücklich aufgeführtes Anschluss-, Regelungs- und Installationszubehör sind nicht Bestandteil des Pakets. Alle Komponenten müssen vor der Installation auf die konkrete Anlagenplanung und die örtlichen Anforderungen abgestimmt werden.
Fazit
Das Bosch Öl-BW-Basic-Paket BOPA OC7F37 ist eine umfassend zusammengestellte Lösung für die Heizungsmodernisierung mit Öl-Brennwerttechnik. Der bodenstehende Olio Condens OC7000F 30, der STORA W 200-5 P1 A Systemspeicher und das HS 25/6 Heizkreisset ohne Mischer bilden zusammen mit dem umfangreichen Installations- und Sicherheitszubehör ein abgestimmtes System für Raumheizung und zentrale Warmwasserbereitung.
Der Öl-Brennwertkessel bietet eine ErP-Nennwärmeleistung von 29 kW, eine jahreszeitbedingte Raumheizungs-Energieeffizienz von 90 % und die Energieeffizienzklasse A. Der zur 200-Liter-Klasse gehörende Systemspeicher ergänzt die Wärmeerzeugung um eine komfortable Warmwasserbereitung.
Damit eignet sich das Paket besonders für Anlagenbetreiber, die eine bestehende Ölheizung modernisieren und Kessel, Warmwasserspeicher, ungemischten Heizkreis sowie wichtiges Installationszubehör in einer abgestimmten Bosch Systemlösung kombinieren möchten.
