Bosch Öl-BW-Basic-Paket BOPA OC7F34 mit Olio Condens OC7000F 30 und HSM 25/6 MM100
Das Bosch Öl-BW-Basic-Paket BOPA OC7F34 ist eine abgestimmte Systemlösung für die Modernisierung bestehender Heizungsanlagen mit moderner Öl-Brennwerttechnik. Im Mittelpunkt steht der bodenstehende Bosch Öl-Brennwertkessel Olio Condens OC7000F 30. Ergänzt wird das Heizgerät durch das Heizkreisset HSM 25/6 MM100 mit Mischer, eine Abscheidergruppe sowie passendes Installations- und Sicherheitszubehör.
Der Olio Condens OC7000F 30 gehört zur 30-kW-Leistungsklasse und besitzt eine ErP-Nennwärmeleistung von 29 kW. Mit einer jahreszeitbedingten Raumheizungs-Energieeffizienz von 90 % und der Energieeffizienzklasse A bietet das Paket eine zuverlässige Grundlage für eine bedarfsgerecht geregelte Wärmeversorgung.
Das Heizkreisset HSM 25/6 MM100 ermöglicht die Einbindung eines gemischten Heizkreises. Die MSL 25 Abscheidergruppe, das Kesselsicherheitsset, das Kesselentleerungsset und das Membran-Ausdehnungsgefäß ergänzen den Öl-Brennwertkessel zu einer umfassend zusammengestellten Paketlösung. Ein Warmwasserspeicher ist nicht im Lieferumfang enthalten.
Ihre Vorteile auf einen Blick
- Abgestimmtes Bosch Öl-Brennwert-Paket mit Heizgerät und Installationszubehör
- Olio Condens OC7000F 30 als bodenstehender Öl-Brennwertkessel
- 29 kW ErP-Nennwärmeleistung in der 30-kW-Leistungsklasse
- Jahreszeitbedingte Raumheizungs-Energieeffizienz: 90 %

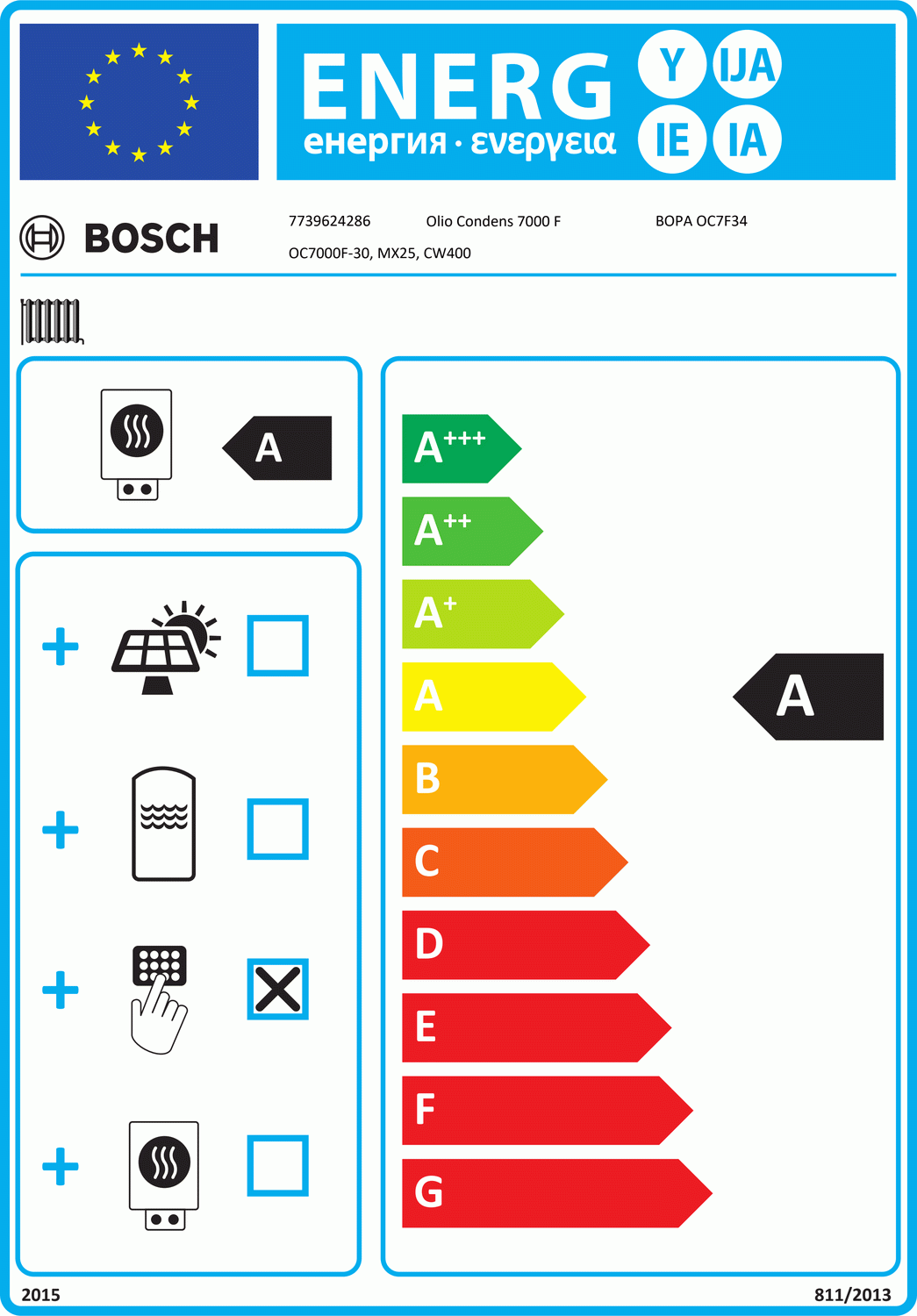

- Energieeffizienzklasse A
- Heizkreisset HSM 25/6 MM100 mit Mischer und Regelmodul enthalten
- Für die Einbindung eines gemischten Heizkreises vorgesehen
- Abscheidergruppe MSL 25 im EPP-Gehäuse enthalten
- Kesselsicherheitsset BSS 100kW S1 für den OC7000F enthalten
- Kesselentleerungsset KES 2 mit KFE-Ventil enthalten
- Membran-Ausdehnungsgefäß MAG 35 mit 35 Liter Inhalt enthalten
- Ausdehnungsgefäß-Anschluss-Set AAS 2 enthalten
- Außentemperaturgeführte Regelung über den Systemregler CW 400
- Moderne Öl-Brennwerttechnik mit nachgeschaltetem Edelstahl-Wärmetauscher
- Einstufiger Blaubrenner mit Ölvorwärmung und Flammenüberwachung
- Für Modernisierungsprojekte mit vorhandener Ölinfrastruktur geeignet
Abgestimmtes Öl-Brennwert-Paket ohne Warmwasserspeicher
Das Bosch Öl-BW-Basic-Paket BOPA OC7F34 kombiniert den Bosch Olio Condens OC7000F 30 mit Komponenten für einen gemischten Heizkreis sowie für die hydraulische Sicherheit und den Druckausgleich innerhalb der Heizungsanlage.
Zum Paket gehören das Heizkreisset HSM 25/6 MM100, die Abscheidergruppe MSL 25, das Kesselentleerungsset KES 2, das Kesselsicherheitsset BSS 100kW S1, das Ausdehnungsgefäß-Anschluss-Set AAS 2 und das Membran-Ausdehnungsgefäß MAG 35.
Ein Warmwasserspeicher und das dafür erforderliche Speicherzubehör gehören nicht zum Lieferumfang. Soll die Heizungsanlage zusätzlich für die zentrale Warmwasserbereitung eingesetzt werden, müssen ein geeigneter Speicher und die benötigten Anschlusskomponenten separat ausgewählt werden.
Effiziente Öl-Brennwerttechnik für die Heizungsmodernisierung
Der Bosch Öl-Brennwertkessel Olio Condens OC7000F 30 nutzt moderne Brennwerttechnik. Dabei wird neben der unmittelbar bei der Verbrennung entstehenden Wärme auch ein Teil der im Abgas enthaltenen Energie für das Heizsystem nutzbar gemacht.
Das Heizgerät weist eine ErP-Nennwärmeleistung von 29 kW auf. Bei Nennwärmeleistung und Hochtemperaturbetrieb beträgt die nutzbare Wärmeleistung 29,00 kW. Bei 30 % der Nennwärmeleistung und Niedertemperaturbetrieb liegt die nutzbare Wärmeleistung bei 9,20 kW.
Der Wirkungsgrad beträgt bei Nennwärmeleistung und Hochtemperaturbetrieb 91,6 %. Bei 30 % der Nennwärmeleistung und Niedertemperaturbetrieb werden 96,7 % erreicht. Die jahreszeitbedingte Raumheizungs-Energieeffizienz liegt bei 90 %.
Leistungsstarker Öl-Brennwertkessel für erhöhte Wärmeanforderungen
Der Olio Condens OC7000F 30 gehört zur 30-kW-Leistungsklasse und ist für Heizungsanlagen mit entsprechendem Wärmebedarf vorgesehen. Die tatsächliche Eignung für das jeweilige Gebäude muss anhand einer fachgerechten Heizlastberechnung geprüft werden.
Bei der Planung sind unter anderem die beheizte Fläche, der energetische Zustand des Gebäudes, die vorhandenen Heizflächen und die benötigten Systemtemperaturen zu berücksichtigen. Dadurch lässt sich vermeiden, dass der Wärmeerzeuger über- oder unterdimensioniert wird.
Der bodenstehende Öl-Brennwertkessel besitzt Abmessungen von 914 x 600 x 924 mm (H x B x T). Die Breite von 600 mm unterstützt eine platzsparende Integration in entsprechend geeignete Heizräume.
Gusskessel mit nachgeschaltetem Edelstahl-Wärmetauscher
Der Bosch Olio Condens OC7000F 30 ist als Öl-Brennwert-Gussheizkessel in Unit-Ausführung aufgebaut. Der Kesselkörper besteht aus Spezial-Grauguss und verfügt über eine an die Flammenform angepasste Brennkammer.
Unter der Kesselverkleidung befindet sich ein nachgeschalteter Brennwert-Wärmetauscher mit Wärmeübertragungsflächen aus Edelstahl. Dieser unterstützt die zusätzliche Nutzung der im Abgas enthaltenen Wärmeenergie.
Der integrierte einstufige Blaubrenner arbeitet mit digitalem Feuerungsautomaten, Ölvorwärmung und Flammenüberwachung. Das Gerät ist für die vom Hersteller freigegebenen Heizölqualitäten vorgesehen.
Heizkreisset HSM 25/6 MM100 für einen gemischten Heizkreis
Zum Paket gehört das Bosch Heizkreisset HSM 25/6 MM100. Es ist mit einem Mischer ausgestattet und für die Einbindung eines gemischten Heizkreises in eine entsprechend geplante Heizungsanlage vorgesehen.
Der Mischer ermöglicht es, die Vorlauftemperatur des Heizkreises an den tatsächlichen Bedarf der angeschlossenen Heizflächen anzupassen. Diese Ausführung ist insbesondere für Heizkreise relevant, die eine niedrigere Vorlauftemperatur als der Wärmeerzeuger benötigen.
Das enthaltene Regelmodul MM100 dient zur regelungstechnischen Einbindung des gemischten Heizkreises in ein kompatibles Bosch Regelsystem. Die hydraulische und elektrische Installation muss durch einen qualifizierten Fachbetrieb erfolgen.
Systemregler CW 400 für eine bedarfsgerechte Heizungssteuerung
Der Bosch Olio Condens OC7000F 30 wird über den außentemperaturgeführten Systemregler CW 400 gesteuert. Die Regelung passt die Vorlauftemperatur auf Grundlage der Außentemperatur und der eingestellten Heizkennlinie an.
Das grafische Display mit Klartextanzeige und Info-Texten unterstützt eine übersichtliche Bedienung. In Kombination mit dem MM100 kann der gemischte Heizkreis in das Regelsystem eingebunden und bedarfsgerecht gesteuert werden.
Der Temperaturregler ist der Klasse VII zugeordnet. Sein Beitrag zur jahreszeitbedingten Raumheizungs-Energieeffizienz beträgt 3,5 %.
Abscheidergruppe MSL 25 zum Schutz der Heizungsanlage
Die im Paket enthaltene Bosch Abscheidergruppe MSL 25 befindet sich in einem EPP-Gehäuse. Sie kombiniert einen Magnetit- beziehungsweise Schlammabscheider mit einem Luftabscheider.
Die Abscheidergruppe unterstützt die Entfernung von magnetischen Partikeln, Schlamm und unerwünschter Luft aus dem Heizungswasser. Dadurch können Pumpen, Ventile und weitere sensible Anlagenkomponenten vor Ablagerungen und Funktionsbeeinträchtigungen geschützt werden.
Die kompakte Ausführung erleichtert die Einbindung in entsprechend geplante Heizungsanlagen und eignet sich besonders für die Kombination mit Heizkreissets.
Kesselentleerungs- und Sicherheitsset
Das Bosch Kesselentleerungsset KES 2 ist mit einem KFE-Ventil ausgestattet. Es ermöglicht die vorgesehene Befüllung beziehungsweise Entleerung des Heizkessels bei Installations- und Wartungsarbeiten.
Das Kesselsicherheitsset BSS 100kW S1 ist für Ölkessel der Baureihe OC7000F vorgesehen und für eine Leistung von bis zu 100 kW ausgelegt. Es ergänzt die Heizungsanlage um die zum Paket gehörenden Sicherheitskomponenten.
Die konkrete Installation und die Prüfung der Sicherheitseinrichtungen müssen durch einen entsprechend qualifizierten Fachbetrieb erfolgen.
Membran-Ausdehnungsgefäß MAG 35 mit Anschluss-Set
Das Bosch Membran-Ausdehnungsgefäß MAG 35 besitzt einen Inhalt von 35 Litern und ist für geschlossene Heizungsanlagen vorgesehen. Es unterstützt den Ausgleich der Volumenveränderungen des Heizungswassers bei wechselnden Systemtemperaturen.
Das ebenfalls enthaltene Ausdehnungsgefäß-Anschluss-Set AAS 2 verfügt über einen KFE-Hahn, ein Edelstahl-Wellrohr und ein Kappenventil. Es ermöglicht den vorgesehenen Anschluss des Membran-Ausdehnungsgefäßes an die Heizungsanlage.
Ob das MAG 35 für die jeweilige Anlage ausreichend dimensioniert ist, muss anhand des Anlagenvolumens, der Systemtemperaturen und weiterer Planungsparameter durch den Fachbetrieb geprüft werden.
Ausstattung des Pakets
- Bosch Öl-Brennwertkessel Olio Condens OC7000F 30
- Außentemperaturgeführter Systemregler CW 400
- Heizkreisset HSM 25/6 MM100 mit Mischer und Regelmodul
- Abscheidergruppe MSL 25 im EPP-Gehäuse
- Kesselentleerungsset KES 2 mit KFE-Ventil
- Kesselsicherheitsset BSS 100kW S1
- Ausdehnungsgefäß-Anschluss-Set AAS 2
- Membran-Ausdehnungsgefäß MAG 35 mit 35 Liter Inhalt
Technische Daten des Pakets und des Heizgeräts
| Hersteller | Bosch Thermotechnik GmbH |
| Pakettyp | BOPA OC7F34 |
| Bestell-Nr. Paket | 7739624286 |
| EAN Paket | 4069143045558 |
| Heizgerät | Bosch Öl-Brennwertkessel Olio Condens OC7000F 30 |
| Bestell-Nr. Heizgerät | 7736602453 |
| Geräteart | Bodenstehender Öl-Brennwertkessel |
| Brennwertkessel | Ja |
| Niedertemperatur-Kessel | Nein |
| B1-Kessel | Nein |
| Raumheizgerät mit Kraft-Wärme-Kopplung | Nein |
| Kombiheizgerät | Nein |
| Leistungsklasse | 30 kW |
| ErP-Nennwärmeleistung | 29 kW |
| Nennwärmeleistung bei 55/30 °C | 30,3 kW |
| Nennwärmeleistung bei 80/60 °C | 29 kW |
| Wärmebelastung | 29,9 kW |
| Nutzbare Wärmeleistung bei Nennwärmeleistung und Hochtemperaturbetrieb | 29,00 kW |
| Nutzbare Wärmeleistung bei 30 % Nennwärmeleistung und Niedertemperaturbetrieb | 9,20 kW |
| Wirkungsgrad bei Nennwärmeleistung und Hochtemperaturbetrieb | 91,6 % |
| Wirkungsgrad bei 30 % Nennwärmeleistung und Niedertemperaturbetrieb | 96,7 % |
| Jahreszeitbedingte Raumheizungs-Energieeffizienz | 90 % |

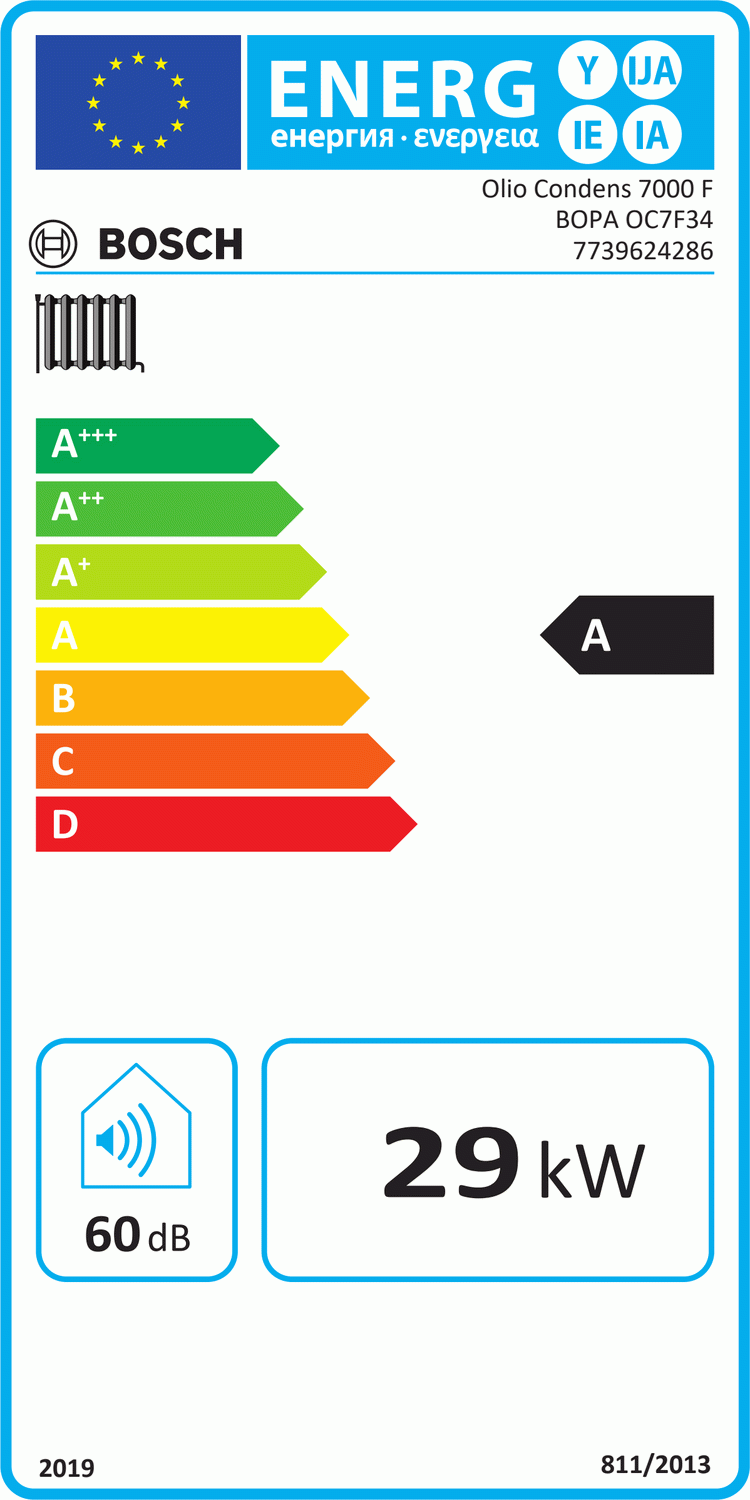

| Energieeffizienzklasse | A |
| Jährlicher Energieverbrauch | 93 GJ |
| Klasse des integrierten Temperaturreglers | VII |
| Beitrag des Temperaturreglers zur Raumheizungs-Energieeffizienz | 3,5 % |
| Schallleistungspegel in Innenräumen | 60 dB(A) |
| Stickoxidemissionen | 91 mg/kWh |
| Wasserinhalt Heizgerät | 35,6 Liter |
| Zulässiger Heizungsbetriebsdruck | 3 bar |
| Zulässige Vorlauftemperatur | 100 °C |
| Abgasrohranschluss | 80 mm |
| Regelung | Außentemperaturgeführter Systemregler CW 400 |
| Abmessungen Heizgerät | 914 x 600 x 924 mm (H x B x T) |
| Nettogewicht Heizgerät | 151 kg |
Elektrische Verbrauchsdaten des Heizgeräts
| Hilfsstromverbrauch bei Volllast | 0,259 kW |
| Hilfsstromverbrauch bei Teillast | 0,083 kW |
| Hilfsstromverbrauch im Bereitschaftszustand | 0,007 kW |
| Wärmeverlust im Bereitschaftszustand | 0,173 kW |
Technische Daten des Heizkreissets und Zubehörs
| Heizkreisset | Bosch HSM 25/6 MM100 |
| Bestell-Nr. Heizkreisset | 7736601155 |
| Ausführung Heizkreisset | Mit Mischer und Regelmodul MM100 |
| Nennweite Heizkreisset | DN 25 |
| Vorgesehener Heizkreis | Gemischter Heizkreis |
| Abscheidergruppe | Bosch MSL 25 im EPP-Gehäuse |
| Bestell-Nr. MSL 25 | 7738330207 |
| Bestandteile MSL 25 | Magnetit-/Schlammabscheider und Luftabscheider |
| Kesselentleerungsset | Bosch KES 2 mit KFE-Ventil |
| Bestell-Nr. KES 2 | 8718584536 |
| Kesselsicherheitsset | Bosch BSS 100kW S1 |
| Bestell-Nr. BSS 100kW S1 | 8732965367 |
| Ausdehnungsgefäß-Anschluss-Set | Bosch AAS 2 |
| Bestell-Nr. AAS 2 | 8718584539 |
| Ausstattung AAS 2 | KFE-Hahn, Edelstahl-Wellrohr und Kappenventil Rp 3/4 |
| Membran-Ausdehnungsgefäß | Bosch MAG 35 |
| Bestell-Nr. MAG 35 | 7738325446 |
| Inhalt MAG 35 | 35 Liter |
| Vordruck MAG 35 | 1,5 bar |
| Farbe MAG 35 | Silber |
Lieferumfang
- 1 x Bosch Öl-Brennwertkessel Olio Condens OC7000F 30
Bodenstehender Öl-Brennwertkessel, 914 x 600 x 924 mm (H x B x T), Bestell-Nr.: 7736602453
- 1 x Bosch Systemregler CW 400
Außentemperaturgeführter Systemregler für die Heizungsanlage
- 1 x Bosch Installationszubehör HSM 25/6 MM100
Heizkreisset mit Mischer DN 25 und Regelmodul MM100, Bestell-Nr.: 7736601155
- 1 x Bosch Abscheidergruppe MSL 25
Magnetit-, Schlamm- und Luftabscheider im EPP-Gehäuse, Bestell-Nr.: 7738330207
- 1 x Bosch Installationszubehör KES 2
Kesselentleerungsset mit KFE-Ventil, Bestell-Nr.: 8718584536
- 1 x Bosch Installationszubehör BSS 100kW S1
Kesselsicherheitsset für den Öl-Brennwertkessel OC7000F, Bestell-Nr.: 8732965367
- 1 x Bosch Installationszubehör AAS 2
Ausdehnungsgefäß-Anschluss-Set mit KFE-Hahn, Edelstahl-Wellrohr und Kappenventil, Bestell-Nr.: 8718584539
- 1 x Bosch Membran-Ausdehnungsgefäß MAG 35
Membran-Ausdehnungsgefäß mit 35 Liter Inhalt und 1,5 bar Vordruck, silber, Bestell-Nr.: 7738325446
Ein Warmwasserspeicher, Speicherfühler, Speicher-Anschlusszubehör und ein vollständiges Abgassystem sind nicht Bestandteil dieses Pakets. Weiteres nicht ausdrücklich aufgeführtes Anschluss-, Regelungs- und Installationszubehör muss passend zur konkreten Anlage separat ausgewählt werden.
Fazit
Das Bosch Öl-BW-Basic-Paket BOPA OC7F34 ist eine abgestimmte Lösung für die Modernisierung bestehender Ölheizungen. Der bodenstehende Olio Condens OC7000F 30 und das HSM 25/6 MM100 Heizkreisset mit Mischer bilden zusammen mit der Abscheidergruppe sowie dem Installations- und Sicherheitszubehör eine umfassende Grundlage für die Wärmeversorgung über einen gemischten Heizkreis.
Der Öl-Brennwertkessel bietet eine ErP-Nennwärmeleistung von 29 kW, eine jahreszeitbedingte Raumheizungs-Energieeffizienz von 90 % und die Energieeffizienzklasse A. Das Regelmodul MM100 und der Systemregler CW 400 ermöglichen eine bedarfsgerechte Steuerung des gemischten Heizkreises.
Damit eignet sich das Paket besonders für Anlagenbetreiber, die eine vorhandene Ölinfrastruktur weiter nutzen und einen leistungsstarken Öl-Brennwertkessel mit gemischtem Heizkreis, Abscheidergruppe, Ausdehnungsgefäß und abgestimmtem Sicherheitszubehör kombinieren möchten.
