Reflex Membran-Druckausdehnungsgefäß N 140 Liter
Artikelnummer: 8211400
EAN: 4036705109836
SKU: 60111
Reflex Membran-Druckausdehnungsgefäß Reflex N 140, grau, 6 bar
für geschlossene Heizungs- und Kühlwasseranlagen, gebaut nach DIN EN 13831, Zulassung gemäß Richtlinie für Druckgeräte 2014/68/EU.
-Fußkonstruktion zur Befestigung ab N 35
-außen beschichtet
-Membran nicht austauschbar
Typ: N 140
Nennvolumen: 140 l
Nutzvolumen max: 126 l
zul. Vorlauft. Vers.-Anlage: 120 Grad C
zul. Betriebst. Membrane: 70 Grad C
zul. Betriebsüberdruck: 6 bar
Gasvordruck werksseitig: 1,5 bar
Durchmesser: 512 mm
Höhe: 890 mm
Leergewicht: 19,9 kg
Systemanschluss: R 1
Farbe: grau
Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung müssen von autorisierten Fachbetrieben (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) durchgeführt werden.
Installationshinweis 400V:
Bei elektrischen Geräten mit einem Anschlusswert von 400V ist ein Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Installation darf nur durch einen eingetragenen Fachhandwerksbetrieb vorgenommen werden und vor einer Erstinstallation ist die Zustimmung des jeweiligen Netzbetreibers einzuholen.
5
4
3
2
1
Rezensionen werden geladen...
Rezension löschen
Datanorm Ausschreibungstext
Angaben ohne Gewähr!
Membran-Druckausdehnungsgefäß für
geschlossene Heiz- und
Kühlwassersysteme. Gefässe sind gebaut
nach DIN EN 13831. Zulassung gemäß
Richtlinie für Druckgeräte 2014/68/EU. -
langlebige Epoxidharzbeschichtung -nicht
tauschbare Halbmembran nach DIN EN 13831
-ab 35 Liter stehend -für
Frostschutzmittelzusatz mindestens 25
bis 50 % -mit Gewindeanschlüssen -max.
zulässige Systemtemperatur 120 'C -
zulässige Betriebstemperatur 70 'C
Hinweis: Keine Bewilligungspflicht gemäß
Schweizer Richtlinie SWKI HE301-01 und
SVTI bei (PSV * VN <= 3000 bar * Liter).
Merkmale
Angaben ohne Gewähr!
Geeignet für Zentralheizung | Ja |
Geeignet für Kühlen | Ja |
Max. Arbeitsdruck | 6 bar |
Mediumtemperatur (Dauerbetrieb) | -10 - 70 °C |
Werkstoff Membran/Balg | SBR |
Mit Manometer | Nein |
Mit Sicherheitsventil | Nein |
Max. Glykol-Mischung | 50 % |
Vordruck | 1,50 bar |
Mit fester Wandstütze | Nein |
Platzierung vertikal | Ja |
Platzierung horizontal | Nein |

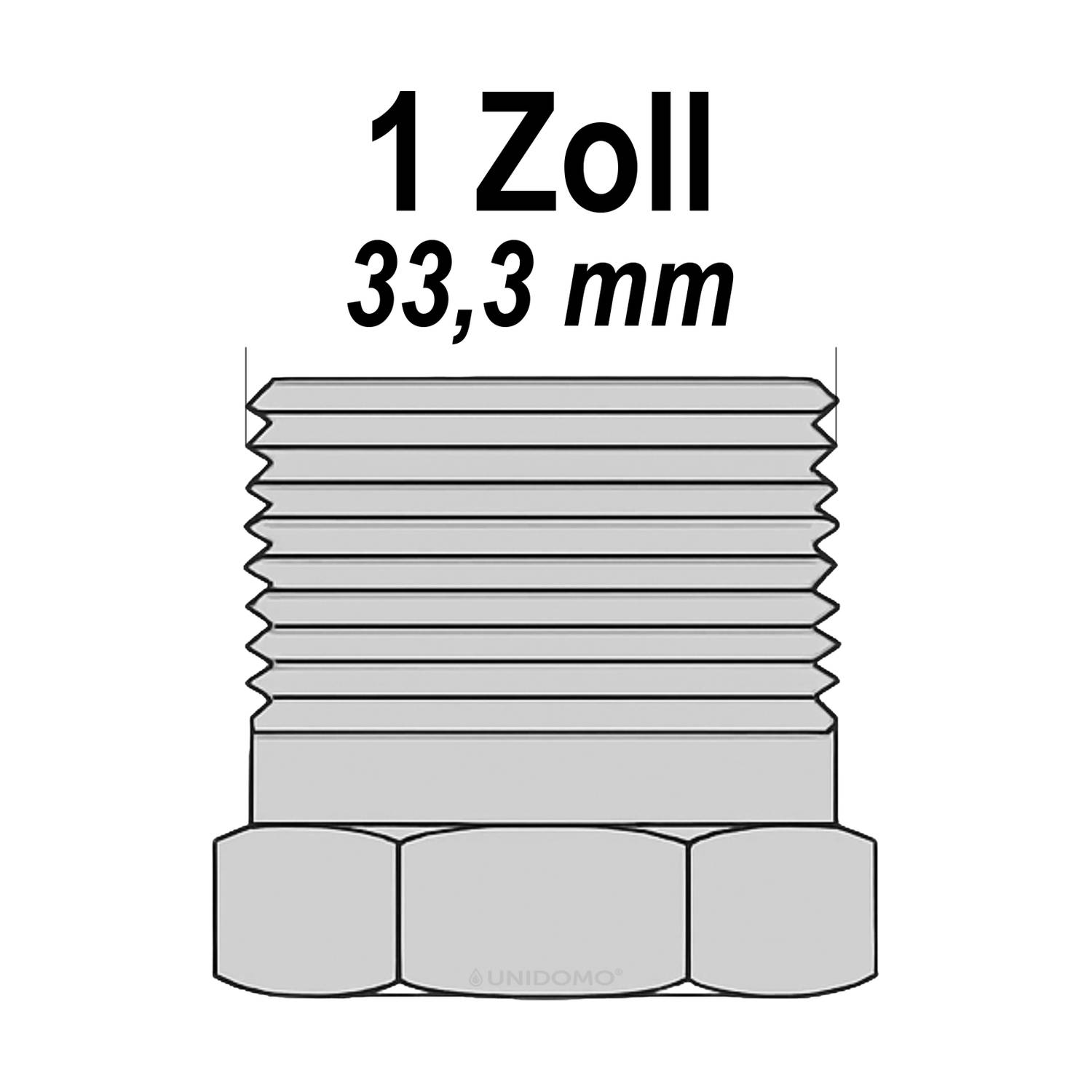

Nenndurchmesser Ausdehnungsanschluss | 1 Zoll (25) |
Rohraußendurchmesser Ausdehnungsanschluss | 33,7 mm |
Anschluss | Außengewinde (metrisch) |
Druckstufe Flansch | sonstige |
Farbe | grau |
Mit austauschbarer Membran | Nein |
Durchmesser | 512 mm |
Höhe | 890,00 mm |
Artikelbeschreibung
Angaben ohne Gewähr!
Reflex Reflex N 140 Membran-Druckausdehnungsgefäß für geschlossene Heiz- und Kühlwassersysteme. Gefässe sind gebaut nach DIN EN 13831. Zulassung gemäß Richtlinie für Druckgeräte 2014/68/EU. -langlebige Epoxidharzbeschichtung nicht tauschbare Halbmembran nach DIN EN 13831 ab 35 Liter stehend für Frostschutzmittelzusatz mindestens 25 bis 50 % mit Gewindeanschlüssen max. zulässige Systemtemperatur 120 'C zulässige Betriebstemperatur 70 'C Hinweis: Keine Bewilligungspflicht gemäß Schweizer Richtlinie SWKI HE301-01 und SVTI bei (PSV * VN <= 3.000 bar * Liter).
