Buderus Membran Druckausdehnungsgefäß 18 - 80 Liter grau Heizung
Artikelnummer: 7738337957
EAN: 4036705197765
SKU: 135941
Reflex N Membran-Druckausdehnungsgefäß grau für Heizungsanlagen
18, 25, 35, 50, oder 80 Liter
Kappenventil und Wandhalterung bitte oben auswählen.
Produkteigenschaften:
- Farbe grau, beschichtet
- Für geschlossene Heiz,- und Kühlwassersysteme
- Zulassung gemäß Richtlinie über Druckgeräte 2014/68/EU
- Membrane nach DIN EN 13831
- Zul. Betriebstemperatur: 70 °C (343 K)
- Zul. Systemtemperatur: 120°C (393 K)
- Vordruck 1,5 bar
- Max. Betriebsüberdruck 4 bar (18-35 Liter)
- Max. Betriebsüberdruck 6 bar (50-80 Liter)
- ab 35 Liter- Bodenstehend
Technische Daten:

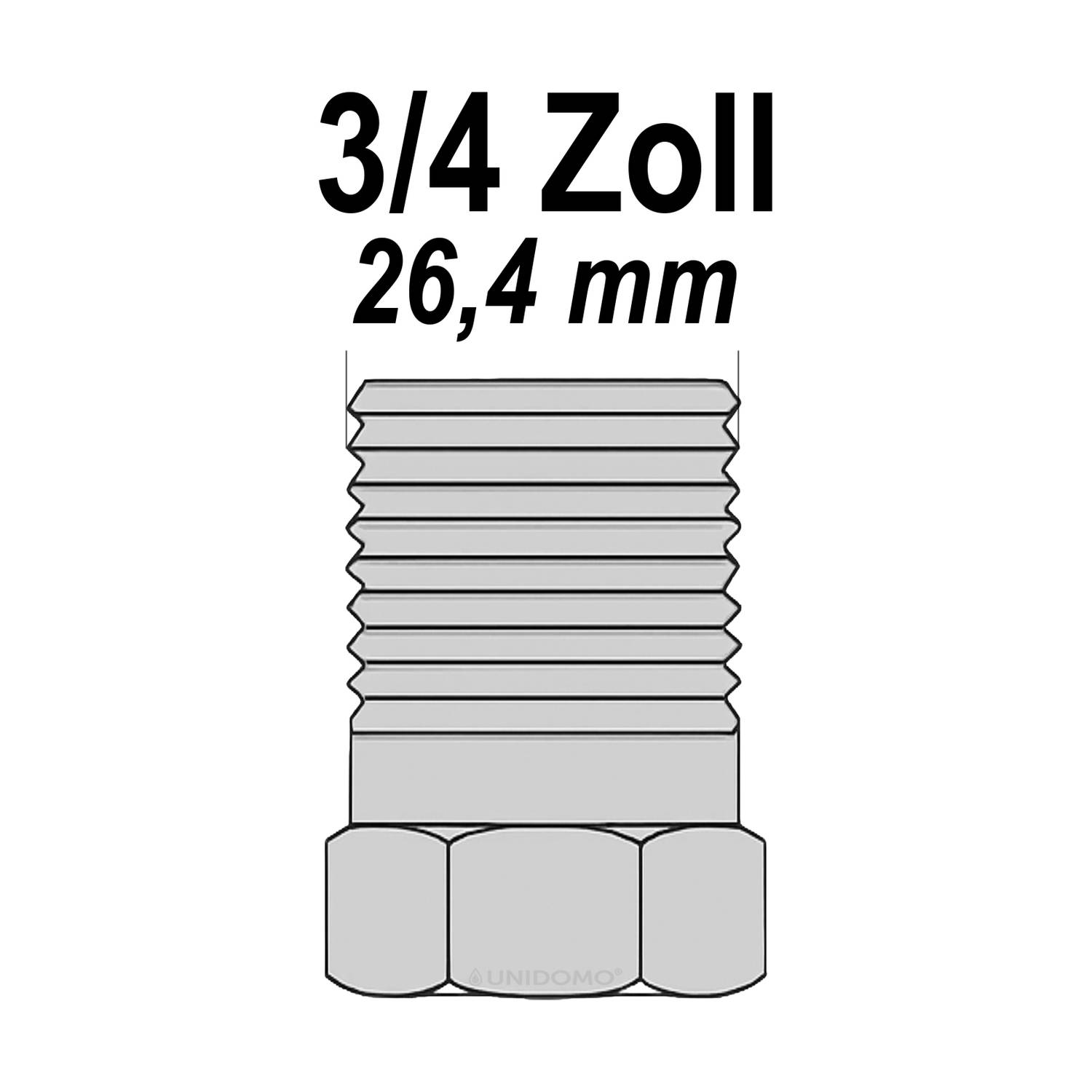

| Nennvolumen | Durchmesser | Höhe | Anschluss | Gewicht |
| 18 Liter | 308 mm | 360 mm | 3/4 " | 3,6 kg |
| 25 Liter | 308 mm | 481 mm | 3/4 " | 4,3 kg |
| 35 Liter | 376 mm | 466 mm | 3/4 " | 5,6 kg |
| 50 Liter | 441 mm | 496 mm | 3/4 " | 9,6 kg |

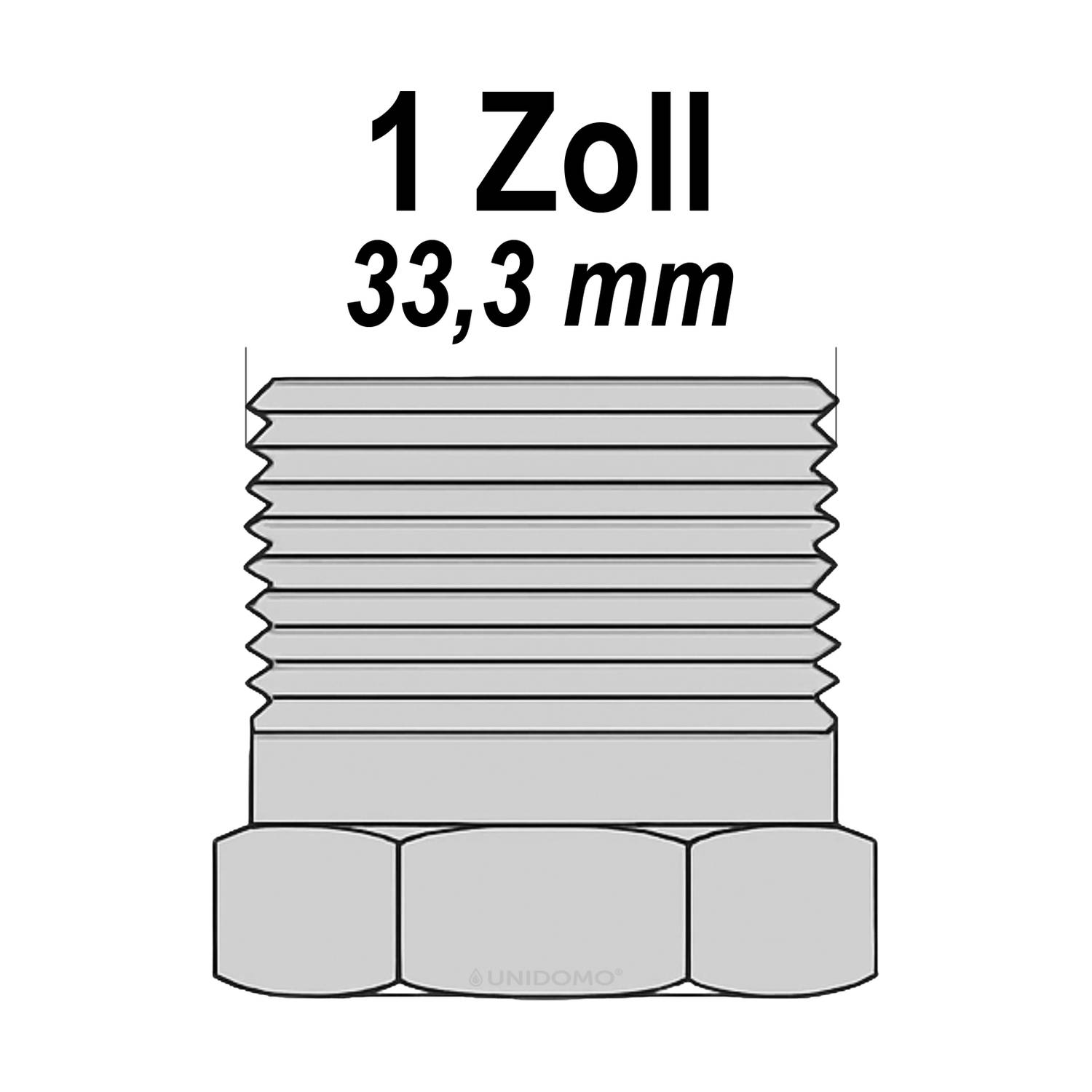

| 80 Liter | 512 mm | 566 mm | 1" | 13,3 kg |
Wandhalterung
- für 18-25 Liter Ausdehnungsgefäße
- Konsole mit Spannband
- vertikale Wandmontage inkl. Befestigungsmaterial
- Gefäßanschluss oben oder unten
Anschluss-Set / Kappenventil
- gesicherte Absperrung für die Wartung und Demontage
- mit Entleerung
- nach DIN EN 12828
- Betriebstemperatur: 120°C
- Betriebsdruck: 10 bar
- Anschluss 3/4" bzw. 1"
Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung müssen von autorisierten Fachbetrieben (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) durchgeführt werden.
Installationshinweis 400V:
Bei elektrischen Geräten mit einem Anschlusswert von 400V ist ein Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Installation darf nur durch einen eingetragenen Fachhandwerksbetrieb vorgenommen werden und vor einer Erstinstallation ist die Zustimmung des jeweiligen Netzbetreibers einzuholen.
5
4
3
2
1
Rezensionen werden geladen...
Rezension löschen
Datanorm Ausschreibungstext
Angaben ohne Gewähr!
Membran-Druckausdehnungsgefäß für
geschlossene Heiz- und
Kühlwassersysteme. Gefässe sind gebaut
nach DIN EN 13831. Zulassung gemäß
Richtlinie für Druckgeräte 2014/68/EU. -
langlebige Epoxidharzbeschichtung -nicht
tauschbare Halbmembran nach DIN EN 13831
-ab 35 Liter stehend -für
Frostschutzmittelzusatz mindestens 25
bis 50 % -mit Gewindeanschlüssen -max.
zulässige Systemtemperatur 120 'C -
zulässige Betriebstemperatur 70 'C
Hinweis: Keine Bewilligungspflicht gemäß
Schweizer Richtlinie SWKI HE301-01 und
SVTI bei (PSV * VN <= 3000 bar * Liter).
