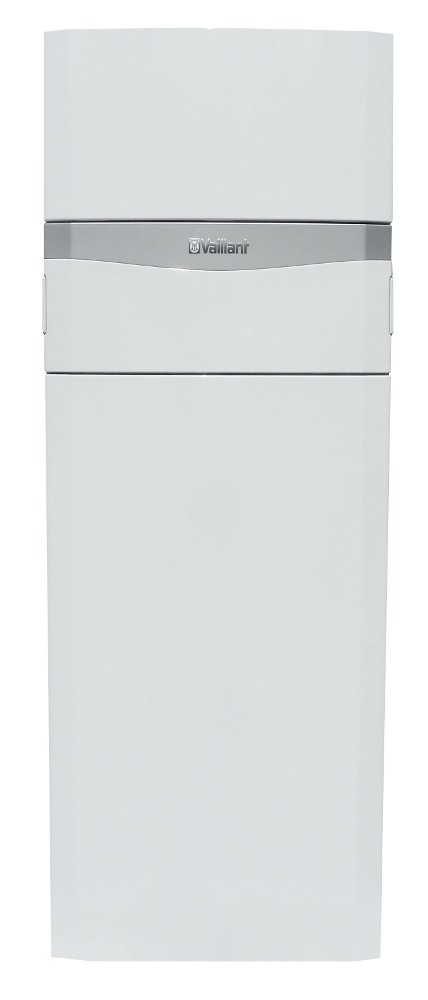

Vaillant auroCompact VSC S 146 150 Liter Solarspeicher 14 kW Solarkompaktmodul
Artikelnummer: 0010015609
EAN: 4024074699737
SKU: 5490
Versandkostenfreie Lieferung innerhalb Deutschlands mit DHL Freight Speditionsversand
⚠TelefonnummerFür die Auslieferung von Speditionswaren benötigt der Paketdienstleister eine Telefonnummer zum Zwecke der Abstimmung eines Liefertermins & der Übermittlung von Statusinformationen. Die Telefonnummer können Sie im Bestellprozess angeben.
HinweisDie Lieferung erfolgt frei Bordsteinkante. Bitte achten Sie darauf, dass Ihre angegebene Adresse korrekt & zugänglich ist.
Haben Sie noch Fragen? Wir stehen Ihnen telefonisch unter +49 (0) 4621 - 30 60 89 0 zur Verfügung.Vaillant auroCOMPACT VSC S 146/4-5 150 Gasbrennwert-Kompaktmodul mit 14 kW und 150 Liter Schichtlade-Warmwasserspeicher für Erdgas E/H
Kombinationsgerät für Heizung und Warmwasser
Leider kann es derzeit bei einigen Vaillant Kompaktmodulen ab Werk zu Lieferverzögerungen kommen.
Wir informieren Sie gerne über die tagesaktuelle Verfügbarkeit/Lieferzeit.
Produktvorteile:
- Hocheffizienz-Pumpen für Heizung und Speicherladung
- Selbstoptimierende Solar-Pumpengruppe mit Hocheffizienz-Pumpe
- Elektronischer Gas-Luft-Verbund
- bis zu 3 Solarkollektoren anschließbar
- Alle Komponenten/Zubehöre in einem Gehäuse

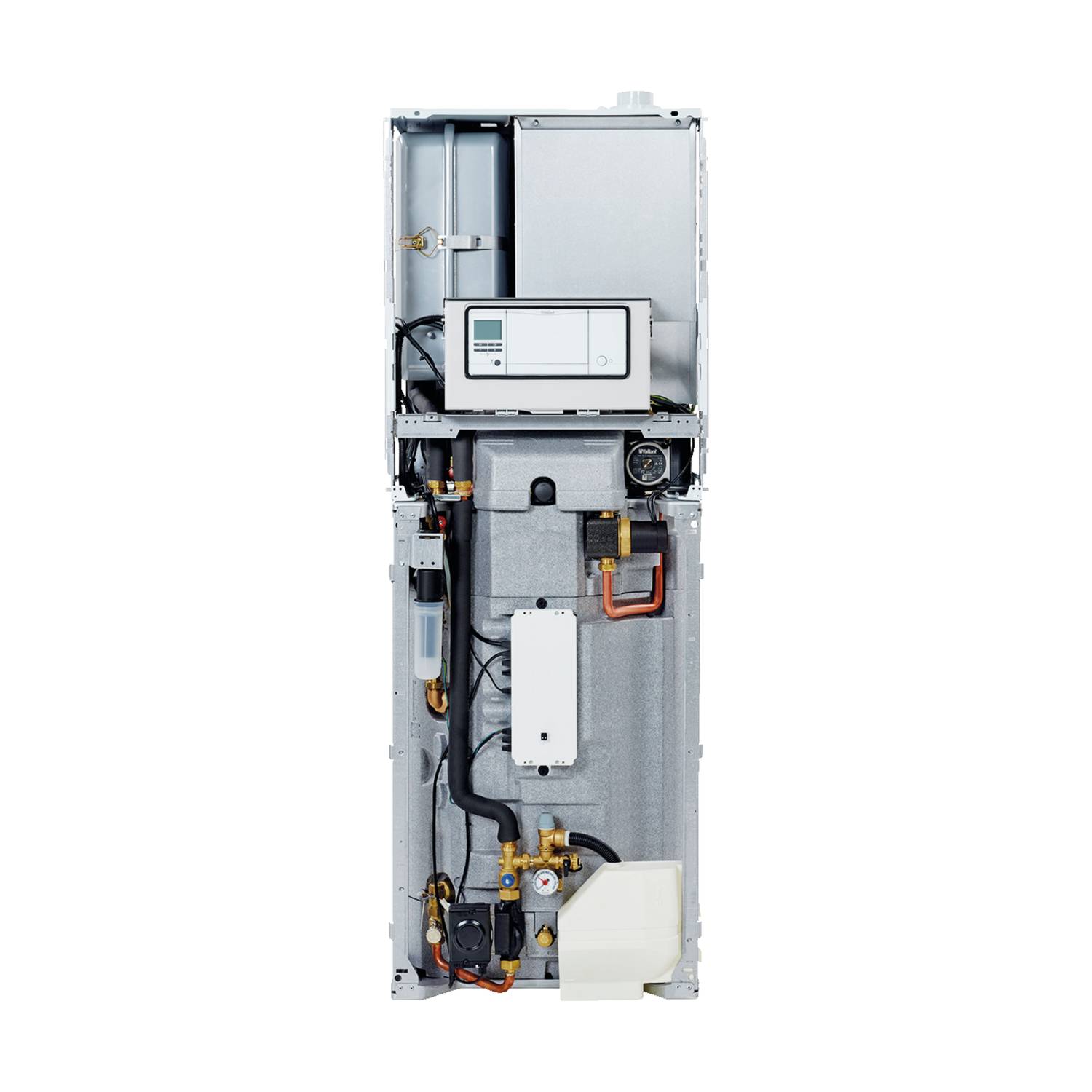

Ausstattung:
- Integrierter 150 Liter Warmwasser-Solar-Schichtladespeicher mit Solarwärmetauscher
- Magnesiumschutzanode
- Edelstahl-Sekundär-Wärmetauscher
- Hocheffizienz Lade- und Heizungspumpe
- Vorrangumschaltventil, Wasserdrucksensor, Volumenstromsensor und Manometer
- 15 Liter Ausdehnungsgefäß und Kollektorfühler
- Integral-Kondensations Wärmetauscher aus Edelstahl
- Überströmventil
- Solarregelung integriert
- modulierende hocheffizienz Solarpumpe
- 18 Liter Solarausdehnungsgefäß
- Solar-Auffangbehälter
- 6 bar Solar Sicherheitsventil
- Volumenstromsensor für Solarkreis
- Thermostatischer Warmwassermischer (Verbrühschutz)
- Manuelles Luftabscheide-System für Solarkreis
- Füll- und Entleerungseinrichtung für Solarkreis
Technische Daten:
- Gasart E Nennleistungsbereich
40/30 °C: 3,4 - 15,2 kW
60/40 °C: 3,3 - 14,7 kW - Speicherladeleistung: 16 kW
- Max. Wärmebelastung Speicheradung: 16,3 kW
- Normnutzungsgrad: 98% (Hs)/109% (Hi)
- Modulationsbereich: von 20 bis 100 %
- maximale Vorlauftemperatur: 85 °C
- Elektroanschluss: 230V/50Hz
- Maximale Elektrische Leistungsaufnahme: 70 Watt

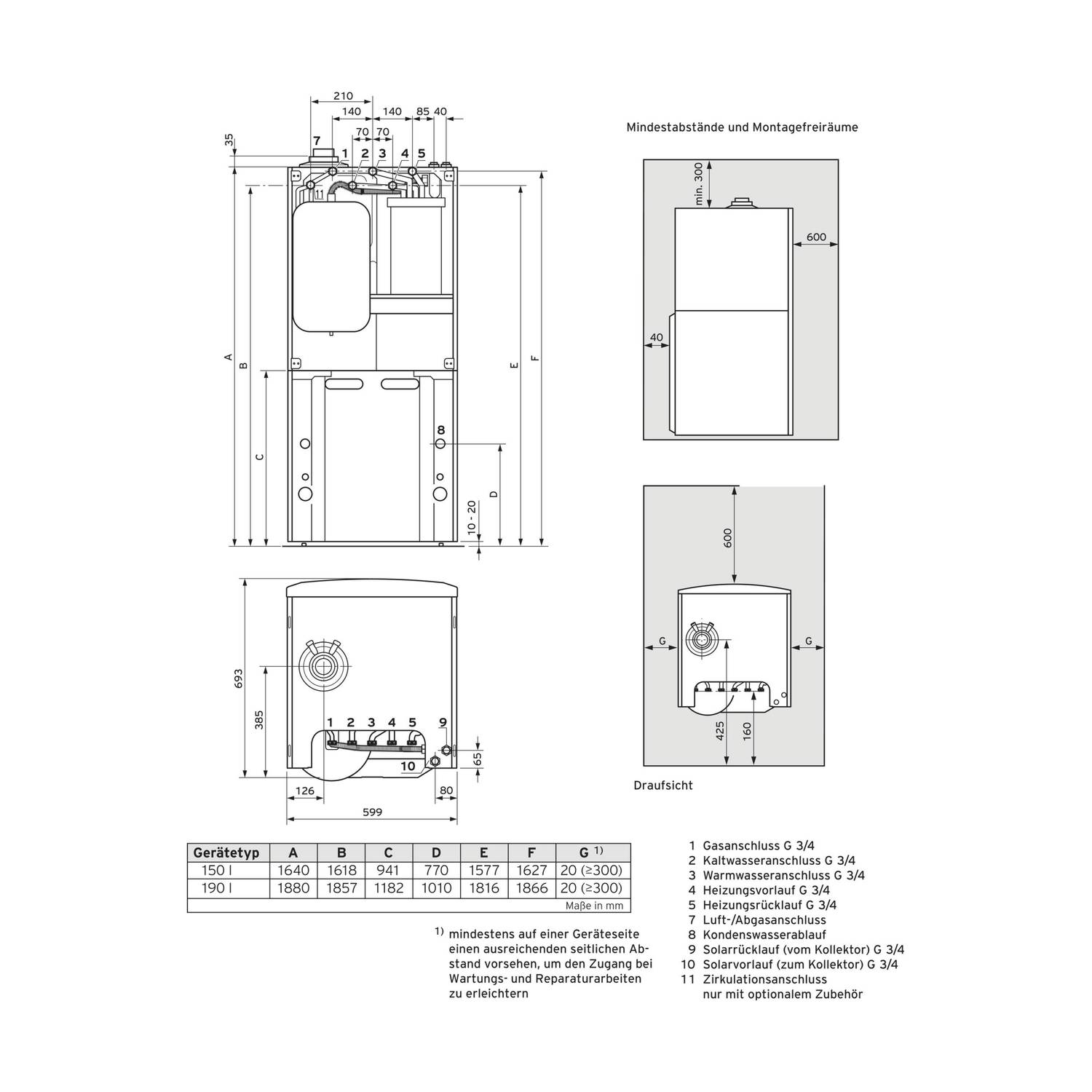

- Vor-/Rücklaufanschluss: Rp 3/4
- Kalt- /Warmwasseranschluss: Rp 3/4
- Gasanschluss: Rp 3/4
- Luft-/Abgasanschluss: 60/100 mm
- Gewicht (leer): 159 kg
- Speicher-Gesamtinhalt: 150 Liter
- Leistungskennzahl NL: 1,3
- Höhe/Breite/Tiefe: 1640/595/693 mm
Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung müssen von autorisierten Fachbetrieben (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) durchgeführt werden.
Installationshinweis 400V:
Bei elektrischen Geräten mit einem Anschlusswert von 400V ist ein Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Installation darf nur durch einen eingetragenen Fachhandwerksbetrieb vorgenommen werden und vor einer Erstinstallation ist die Zustimmung des jeweiligen Netzbetreibers einzuholen.
5
4
3
2
1
Rezensionen werden geladen...
Rezension löschen
Datanorm Ausschreibungstext
Angaben ohne Gewähr!
VAILLANT auroCOMPACT VSC S 146/4-5 150
Gas-Kompaktgerät Brennwert
Kombinationsgerät für Heizung und
Warmwasser
Produktvorteile
- Hocheffizienz-Pumpen für Heizung und
Speicherladung
- Selbstoptimierende Solar-Pumpengruppe
mit Hocheffizienz-Pumpe
- Elektronischer Gas-Luft-Verbund
- bis zu 3 Flachkollektoren VFK
anschließbar
- Alle Komponenten/Zubehöre in einem
Gehäuse
Ausstattung
- Integrierter WW Solar Schichtlade-
speicher mit Magnesiumschutzanode
(150 Liter) und Solarwärmetauscher
- Edelstahl-Sekundär-Wärmetauscher
- Hocheffizienz Lade- und Heizungspumpe
- Vorrangumschaltventil, Wasserdruck-
sensor, Volumenstromsensor und
Manometer
- 15 Liter ADG und Kollektorfühler
- Integral-Kondensations Wärmetauscher
aus Edelstahl
- Überströmventil
- Solarregelung integriert
- modulierende hocheffizienz Solarpumpe
- Solar-ADG (6L / 18L)
- Solar-Auffangbehälter (4,8L / 7,5L)
- Solar Sicherheitsventil (6bar)
- Volumenstromsensor für Solarkreis
- WW Thermostatmischer (Verbrühschutz)
- Manuelles Luftabscheide-System für
Solarkreis
- Füll- und Entleerungseinrichtung für
Solarkreis
Gasart E
Nennleistungsbereich
- 40/30 Grd.C 3,4 - 15,2 kW
- 60/40 Grd.C 3,3 - 14,7 kW
- Speicherladeleistung 16,0 KW
- Max. Wärmebelast. Speicherl. 16,3 KW
- Normnutzungsgrad 98% (Hs)/109% (Hi)
- Modulationsbereich von 20 bis 100 %
- Vorlauftemperatur max. 85 Grd.C
- Elektroanschluss 230V/50Hz
- Max. Elektr. Leistungsaufnahme 70 W
- Vor-/Rücklaufanschluss Rp 3/4
- Kalt- /Warmwasseranschlss Rp 3/4
- Gasanschluss Rp 3/4
- Luft-/Abgasanschluss 60/100 mm
- Gewicht (leer) 159 kg
- Speicher-Gesamtinhalt 150 l
- Leistungskennzahl NL 1,3
- Höhe/Breite/Tiefe 1640/595/693 mm
CE PIN CE-1312CO5870
Gasgerätekategorie I2ELL, I3P
Jahreszeitbedingte Raumheizungs-
Energieeffizienzklasse A
(Spektrum A+++ bis D)
Jahreszeitbedingte Warmwasserbereitungs-
Energieeffizienzklasse A
(Spektrum A+ bis F)
Bestell-Nr. 0010015609
Merkmale
Angaben ohne Gewähr!
Kondensierend | Ja |
Frequenz | 50 Hz |
Material Wärmetauscher | rostfreier Stahl |
Werkstoffgüte | Stahlblech |
Geschlossene Ausführung | Ja |
Betrieb als offene (Luftzufuhr) Ausführung möglich | Ja |
Kesselsystem | Flammrohr |
Nennleistung 80-60 °C | 14,00 kW |
Nennleistung 50-30 °C | 15,20 kW |
Nennlast oberer Wert | 15,2 kW |
Nennlast unterer Wert | 3 kW |
Einstellbare Heizleistung | Ja |
Geeignet für Erdgas | Ja |
Geeignet für Propan | Ja |
Geeignet für Butan | Nein |
Geeignet für Methan | Nein |
Für Heizöl Klasse I | Nein |
Für Heizöl Klasse II | Nein |
Umbauset erforderlich | Nein |
Medium | Wasser |
Bei Lieferung komplett zusammengebaut | Nein |
Brennerregulierung hoch/niedrig | Nein |
Brennerregulierung modulierend | Ja |
Max. Zulauftemperatur (Arbeitstemperatur) | 75 °C |
Max. zulässiger Betriebsdruck | 3 bar |
Min. Arbeitsdruck | 0,5 bar |
Max. Gasvordruck | 25 mbar |
Min. Gasvordruck | 17 mbar |
Speicher warmes Trinkwasser | 141 l |
Eingebauter Füll-/Entleerungshahn | Ja |
Eingebaute Pumpenschaltung | Ja |
Eingebaute Zugunterbrechung | Nein |
Eingebaute Zirkulationspumpe | Nein |
Eingebautes Manometer | Nein |
Eingebauter witterungsanhängiger Regler | Nein |
Eingebautes Ausdehnungsgefäß | Ja |
Eingebautes Überdruckventil | Ja |
Höhe | 1.640,00 mm |
Breite | 599,00 mm |
Tiefe | 693,00 mm |
Anschluss Vorlauf | Außengewinde |
Rohraußendurchmesser Zulauf | 26,440 mm |
Anschluss Rücklauf | Außengewinde |
Rohraußendurchmesser Rücklauf | 26,440 mm |
Anschluss Kraftstoff | Außengewinde |
Rohraußendurchmesser Kraftstoff | 26,440 mm |
Nenndurchmesser Kanal Luftzufuhr | 100 mm |
Anschluss Luftzufuhr | Einschubende |
Nenndurchmesser Kanal Rauchgasabfuhr | 60 mm |
Anschluss Rauchgasabfuhr | Einschubende |
Anschluss kaltes Trinkwasser | Außengewinde |
Rohraußendurchmesser kaltes Trinkwasser | 26,44 mm |
Anschluss Warmwasser | Außengewinde |
Rohraußendurchmesser warmes Trinkwasser | 26,44 mm |
Kondensatanschluss | sonstige |
Energieeffizienz bei der Warmwasserbereitung (Nwh) | 98,00 % |
Zapfprofil | XL |
Energieeffizienzklasse Raumheizung | A |
Energieeffizienzklasse bei der Warmwasserbereitung | A |
Nutzwärme-Abgabe bei Nennwärmeabgabe in Betrieb bei hoher Temperatur (P4) | 14,010 kW |
Effizienz-Nutzen bei Nennwärmeemission bei hoher Temperatur (n4) | 86,850 % |
Zusätzlicher Stromverbrauch bei Volllast (elmax) | 0,070 kW |
Zusätzlicher Stromverbrauch im Standby-Modus (Psb) | 0,002 kW |
Artikelbeschreibung
Angaben ohne Gewähr!
1 auroCOMPACT VSC S
1 Beipack (Dichtungen für die Heizungs-, Gas- und Wasseranschlüsse)
1 Abgasanschlussstück konzentrisch 60/100 PP
1 proklima Stopfen (nur Leistungsgröße 20 kW)
1 Kollektorfühler
1 Umstellsatz auf Erdgas E oder LL beiliegend
1 Betriebs- und Installationsanleitung
1 Montageanleitung Luft-Abgas, Garantiekarte
1 Produktdatenblatt, Energieeffizienzlabel
Normnutzungsgrad 98 % (Hs) / 109 % (Hi)
Modulation bis zu 1:5
Multi-Sensorik-System und Komfortsicherungsprogrammen
Aqua-Power-Plus für bis zu 20 % mehr Warmwasserleistung
Aqua-Kondens-System, Speicherladeregelung mit Brennwertnutzung
Warmwasser-Schichtladespeicher inkl. Solarnutzung bis NL 2,0
Selbstoptimierende Solar-Pumpengruppe mit Hocheffizienz-Pumpe
Bis zu 3 Flachkollektoren VFK anschließbar
Solarthermische Trinkwasserdesinfektion
SplitMountingConcept zur leichten Einbringung in zwei Teilen
Kompakte Geräte-Abmessungen
Integrierter WW-Schichtladespeicher und Solarwärmetauscher, Edelstahl-Sekundär-Wärmetauscher, Hocheffizienz-Speicherlade- und Heizungspumpe, Vorrang-Umschaltventil, Drucksensor und Manometer,&160;Sicherheitsventil 1/2", 15 Liter ADG und Kollektorfühler
Modulierende Hocheffizienz-Solarpumpe
Integral-Kondensations-Wärmetauscher aus Edelstahl
Solarregelung integriert
Kombiniertes Solar- ADG inkl. Vorschaltgefäß (6 l / 18 l), Solar Auffangbehälter (4,8L / 7,5L) und Solar Sicherheitsventil (6 bar)
Volumenstromsensor und Manometer für Solarkreis
Thermostatmischer (Verbrühschutz)
Manuelles Luftabscheide-System für Solarkreis
Marketingtext
Angaben ohne Gewähr!
Kompakte Alles-in-einem-Lösung für druckgeführte Solarsysteme
Ob im Ein- oder Zweifamilienhaus – mit dem auroCOMPACT machen Sie Ihren Kunden die Nutzung erneuerbarer Energien leicht. Er ist baugleich mit dem ecoCOMPACT und verfügt zusätzlich über anschlussfertige Solartechnik: Ein leistungsstarker Solar-Schichtladespeicher (150 oder 190 l) und ein Solarregler sind bereits integriert. Bei der Bereitung von Warmwasser durch Sonnenenergie lassen sich bis zu 68 % Kostenreduktion erzielen. Das Aqua-Kondens-System nutzt den Brennwerteffekt auch bei Speicherladung. Aqua-Power-Plus sorgt für bis zu 20 % mehr Warmwasserleistung. Die Trinkwasserdesinfektion erfolgt solarthermisch.
Effizient mit Flachkollektoren oder Vakuum-Röhrenkollektoren
Als druckgeführtes Solarsystem für Ein- und Zweifamilienhäuser kann der auroCOMPACT VSC S mit Flachkollektoren oder Vakuum-Röhrenkollektoren kombiniert werden – für Leistungsbereiche bis NL 2,0. Bis zu 3 anschließbare Vaillant Flachkollektoren VKF wandeln bis zu 95 % des Lichts in Energie um. Vaillant Vakuum-Röhrenkollektoren sind sogar noch effizienter und liefern nahezu konstante Leistung, unabhängig vom Stand der Sonne oder der Bewölkung.
Einfach zu installieren und aufzurüsten
Der auroCOMPACT VSC S kann auch als reines Brennwertgerät eingesetzt werden, wenn zum Beispiel eine Nachrüstung zum Solarsystem mit solarer Warmwasserbereitung erst für einen späteren Zeitpunkt geplant ist. Da hierfür alle Komponenten im Gerät bereits integriert sind, ist dies problemlos machbar.
Der optimale Ort für die Installation ist der Dachbereich: Kurze Wege von der Dachheizzentrale zum Kollektor reduzieren die Montage- und Materialkosten. Zudem lässt sich die Luft-/Abgasführung (ohne Schornstein) – einfach durchs Dach legen. Durch das SplitMountingConcept für die Einbringung in zwei Teilen und die durchdachte Anschlusstechnik können Sie den auroCOMPACT VSC S schnell und einfach installieren. Die automatische Teillastanpassung, die optimale Verbrennung auch bei schwankender Gasqualität und die Hocheffizienz-Pumpe sind nur einige von vielen weiteren Vorteilen des effizienten und kompakten Solar-Gas-Brennwertgeräts.
App-Steuerung optional
Der Systemregler multiMATIC 700 lässt sich perfekt in das Bedienfeld integrieren. Mit dem optionalen Internetmodul sensoNET VR 921 und der passenden App ist der auroCOMPACT VSC auch von unterwegs aus regelbar. Dank digitaler Anlagenbetreuung erledigen Sie Diagnose und Parametrierung ganz einfach aus der Ferne.
Verwendungshinweis
Angaben ohne Gewähr!
Systemzertifiziertes Gerät zugelassen nur für den Betrieb mit einem dazugehörigen Luft-/Abgassystem (Ausnahme: raumluftabhängige Betriebsweise der Geräteart B23p).
Flüssiggas-Umstellsatz für VSC/VCC/VSC S/VSC D.../4-5 erhältlich. Siehe Zubehör.
Die Bildung von Legionellen in der Trink-Warmwasseranlage können durch den Einbau eines Antilegionellen-Sets verhindert werden.
