Buderus Logafloor XSA300 EGO Set: 1 bis 16 Stellantriebe mit Logafix Regelklemmleiste 230 V
Das Buderus Logafloor XSA300 EGO Set kombiniert intelligente elektrothermische Regelantriebe mit einer Buderus Logafix Regelklemmleiste 230 V. Je nach Auswahlvariante enthält das Paket 1 bis 16 Buderus Logafloor XSA300 EGO Stellantriebe sowie 1 Buderus Logafix Regelklemmleiste 230 V.
Die Kombination eignet sich für Flächenheizungs- und Flächenkühlungssysteme, bei denen Heiz- oder Kühlkreise eines Anschlussverteilers automatisch und bedarfsgerecht geregelt werden sollen. Die XSA300 EGO Stellantriebe erfassen Vor- und Rücklauftemperaturen und unterstützen damit den adaptiven hydraulischen Abgleich einzelner Heizkreise.
Hinweis: Bitte wählen Sie oben die gewünschte Anzahl der Stellantriebe aus. Die Regelklemmleiste ist für die übersichtliche Verdrahtung von Raumthermostaten und Stellantrieben in Fußbodenheizungssystemen vorgesehen.
Ihre Vorteile auf einen Blick
- Varianten-Set mit 1 bis 16 Buderus Logafloor XSA300 EGO Stellantrieben
- Inklusive 1 Buderus Logafix Regelklemmleiste 230 V
- Für Flächenheizungs- und Flächenkühlungssysteme geeignet
- Automatischer hydraulischer Abgleich über Vor- und Rücklauftemperatursensoren
- Integrierte EGO-KI zur dynamischen Regelung der Solltemperatur-Spreizung
- Stromlos geschlossene Stellantriebe mit 230 V AC Betriebsspannung
- Logafix Regelklemmleiste für bis zu 8 Raumthermostate und maximal 16 Stellantriebe
- Pumpenlogik in der Regelklemmleiste enthalten
- LED-Anzeige am Stellantrieb für Betriebszustände und Statusmeldungen
- Geeignet für Heizrohre mit 12 bis 20 mm Außendurchmesser
Für welche Anwendungen eignet sich das Buderus Logafloor Set?
Das Set ist für Fußbodenheizungen sowie Flächenkühlungssysteme vorgesehen, bei denen mehrere Heiz- oder Kühlkreise über einen Verteiler geregelt werden. Die Kombination aus Stellantrieb und Regelklemmleiste unterstützt eine strukturierte Verdrahtung und eine bedarfsgerechte Regelung einzelner Räume oder Heizkreise.

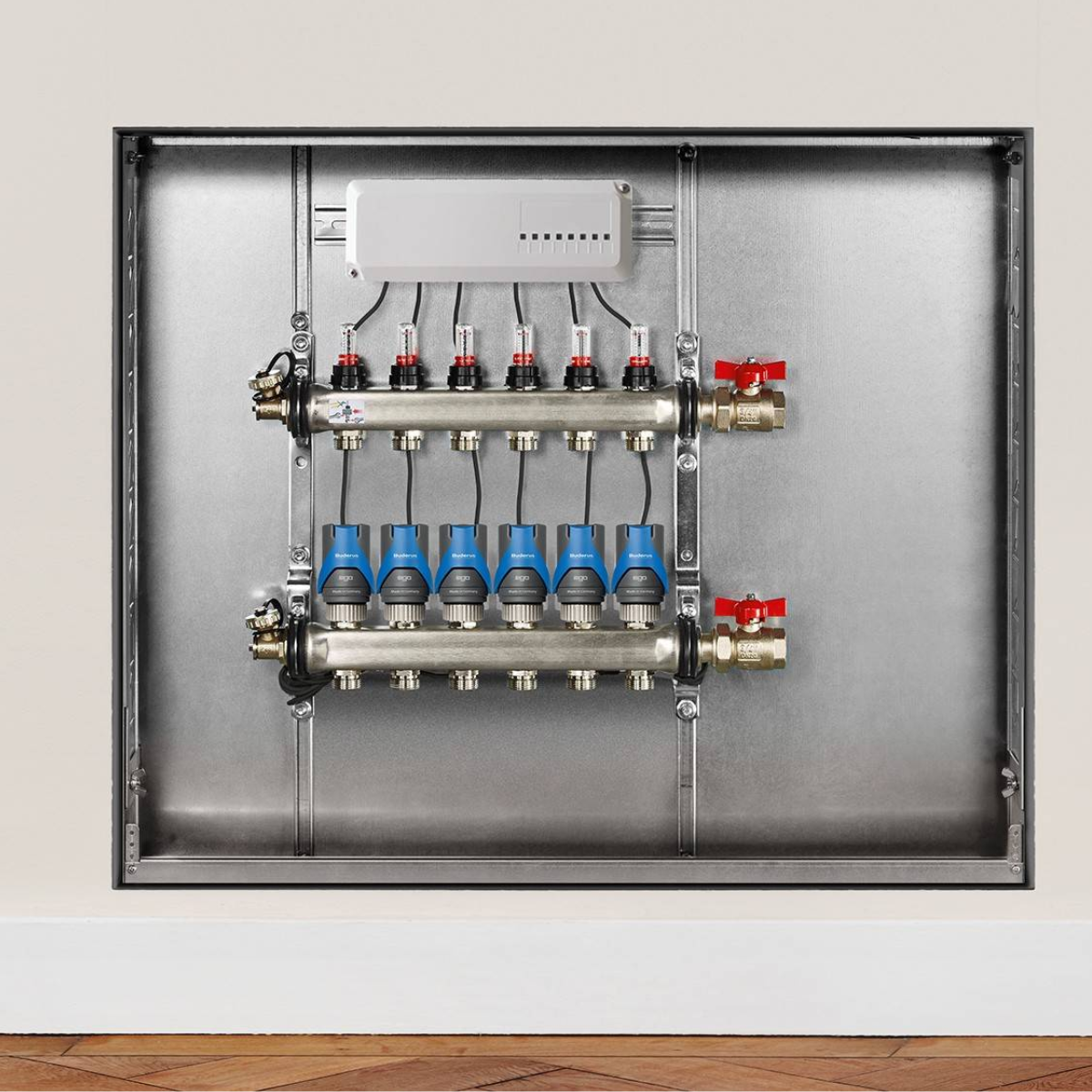

Die XSA300 EGO Stellantriebe werden an den Thermostatventilen des Heizkreisverteilers montiert. Die Logafix Regelklemmleiste dient zur Anbindung von Raumthermostaten und Stellantrieben. Je Klemmleiste können bis zu 8 Raumthermostate und maximal 16 Stellantriebe angeschlossen werden.
Automatischer hydraulischer Abgleich mit XSA300 EGO Stellantrieben

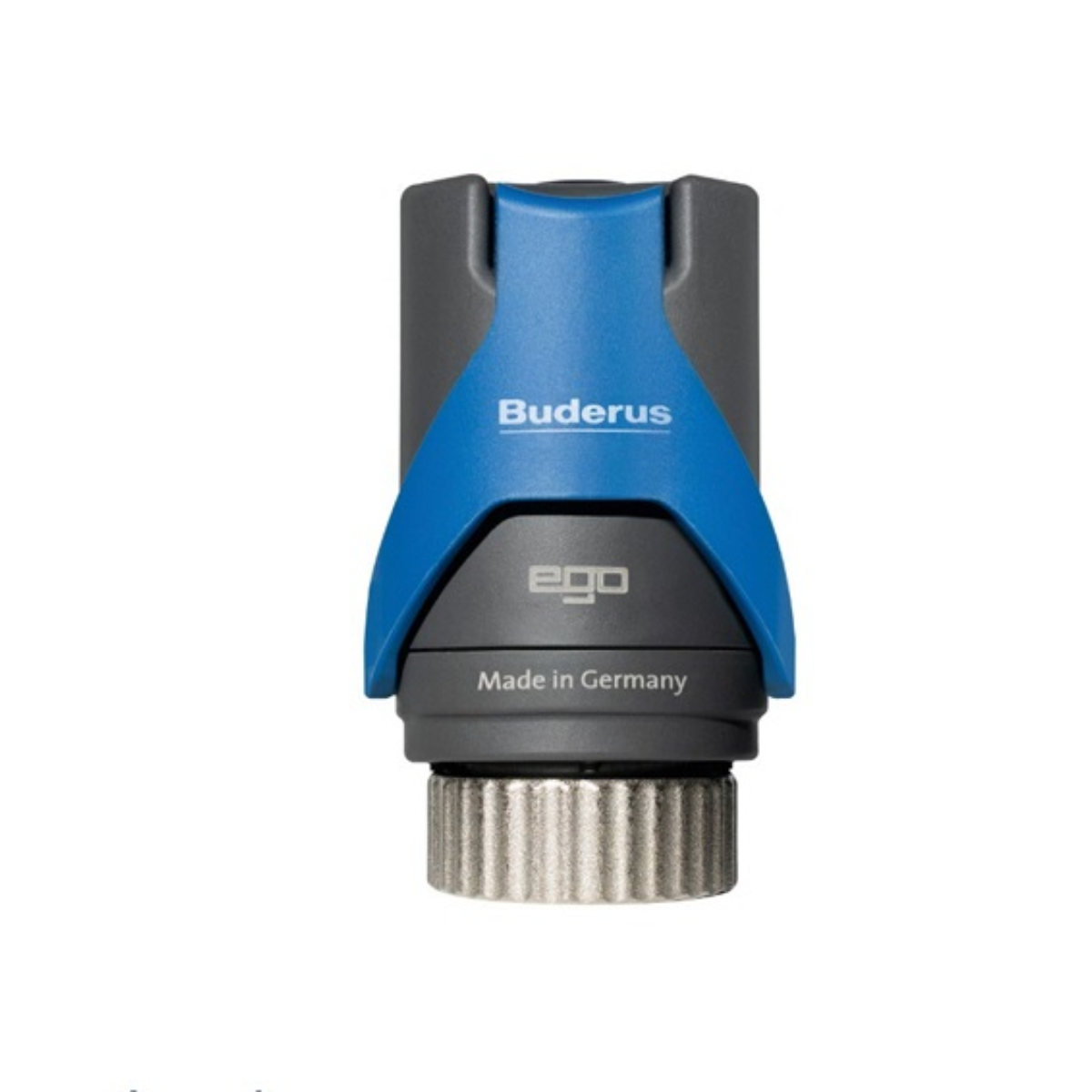

Der Buderus Logafloor XSA300 EGO ist ein intelligenter, autonomer elektrothermischer Regelantrieb mit 230 V. Er erfasst die Vorlauf- und Rücklauftemperatur eines Heiz- oder Kühlkreises und kann die Ventilstellung dynamisch anpassen.
Die integrierte EGO-Regelintelligenz berechnet variable Solltemperatur-Spreizungen, die vom Nutzerverhalten und von der Systemumgebung abhängig sind. Der Stellantrieb kann jede beliebige Ventilposition zwischen „Auf“ und „Zu“ einnehmen und halten.

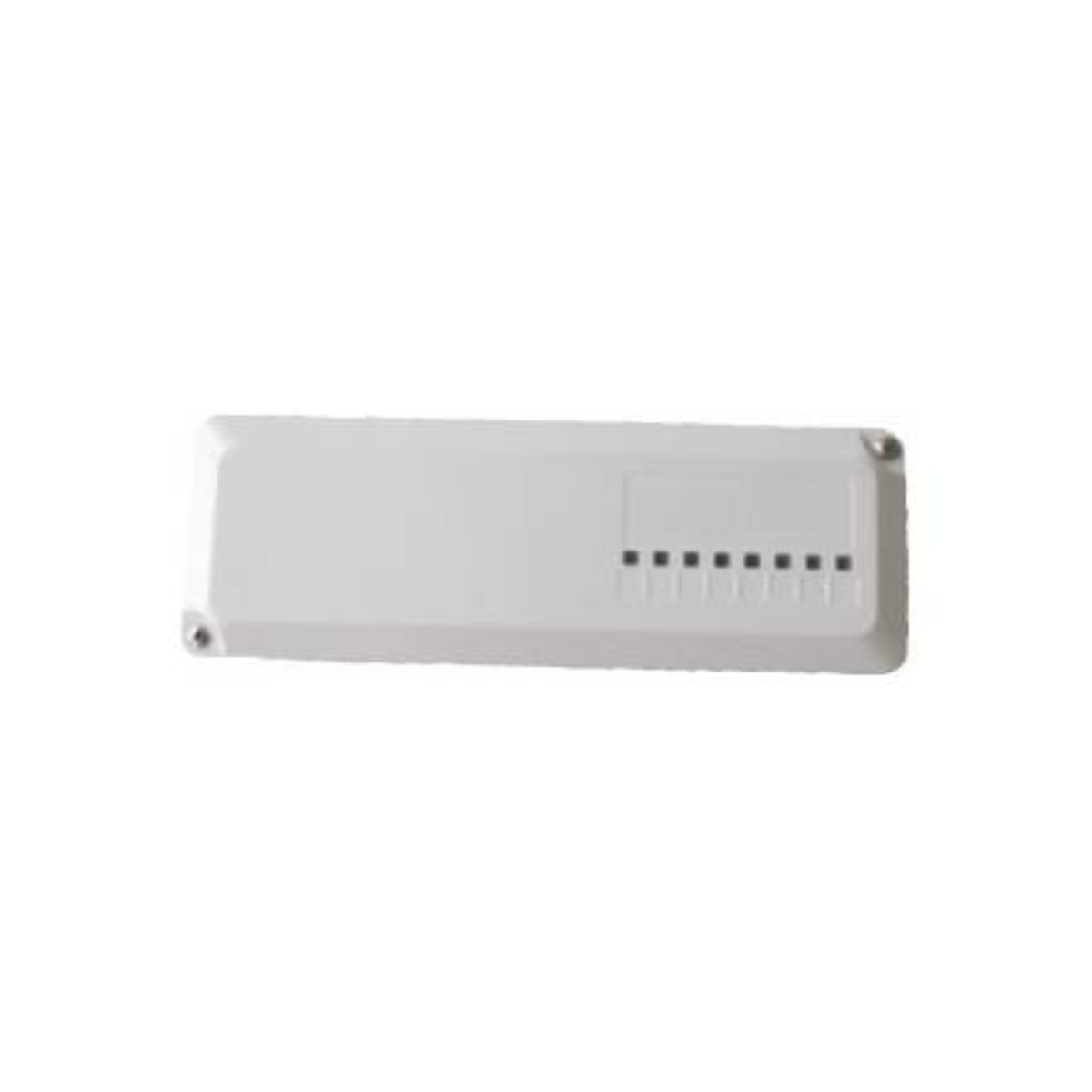

Buderus Logafix Regelklemmleiste für übersichtliche Verdrahtung
Die Buderus Logafix Regelklemmleiste 230 V dient zur übersichtlichen Verdrahtung von Raumthermostaten und Stellantrieben in Fußbodenheizungssystemen. Sie ist für bis zu 8 Raumthermostate und maximal 16 Stellantriebe ausgelegt.
Die Regelklemmleiste verfügt über eine Pumpenlogik, arbeitet mit 230 V und besitzt die Schutzart IP21. Montagezubehör ist im Lieferumfang der Regelklemmleiste enthalten.
Praktische Montage und flexible Ventilregelung

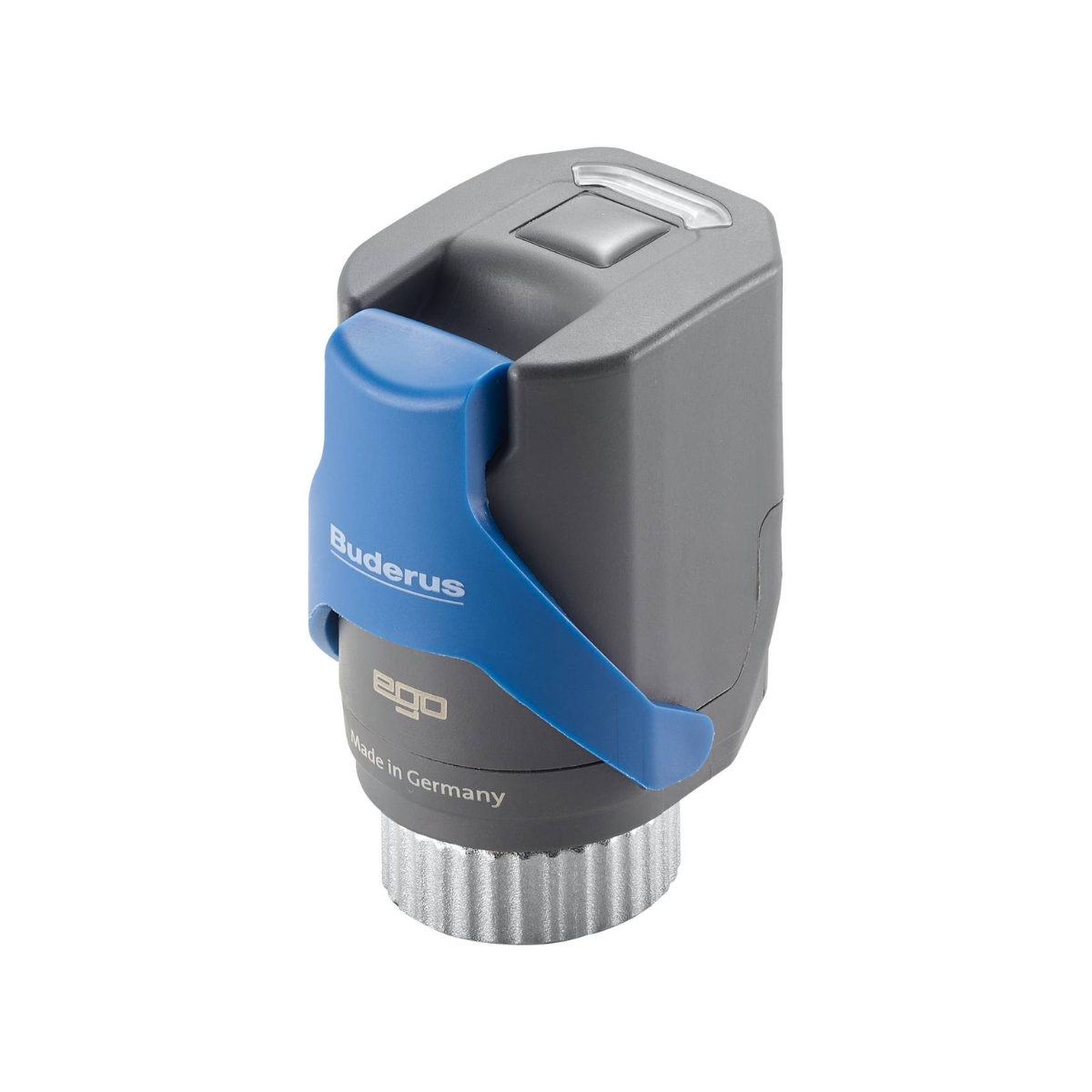

Der Logafloor XSA300 EGO besitzt einen Klapphebel zum entlasteten Aufschrauben sowie zum stromlosen manuellen Öffnen des Thermostatventils. Das erleichtert die Montage und unterstützt eine einfache Funktionskontrolle.
Beim Wiedereinschalten fährt der Stellantrieb auf seine letzte Position und regelt von dort aus dynamisch weiter. Nach einer bestimmten Anzahl von Schaltzyklen wird das Thermostatventil kurzzeitig vollständig geöffnet, um den Strömungsbereich von möglichen Schmutzpartikeln zu reinigen.

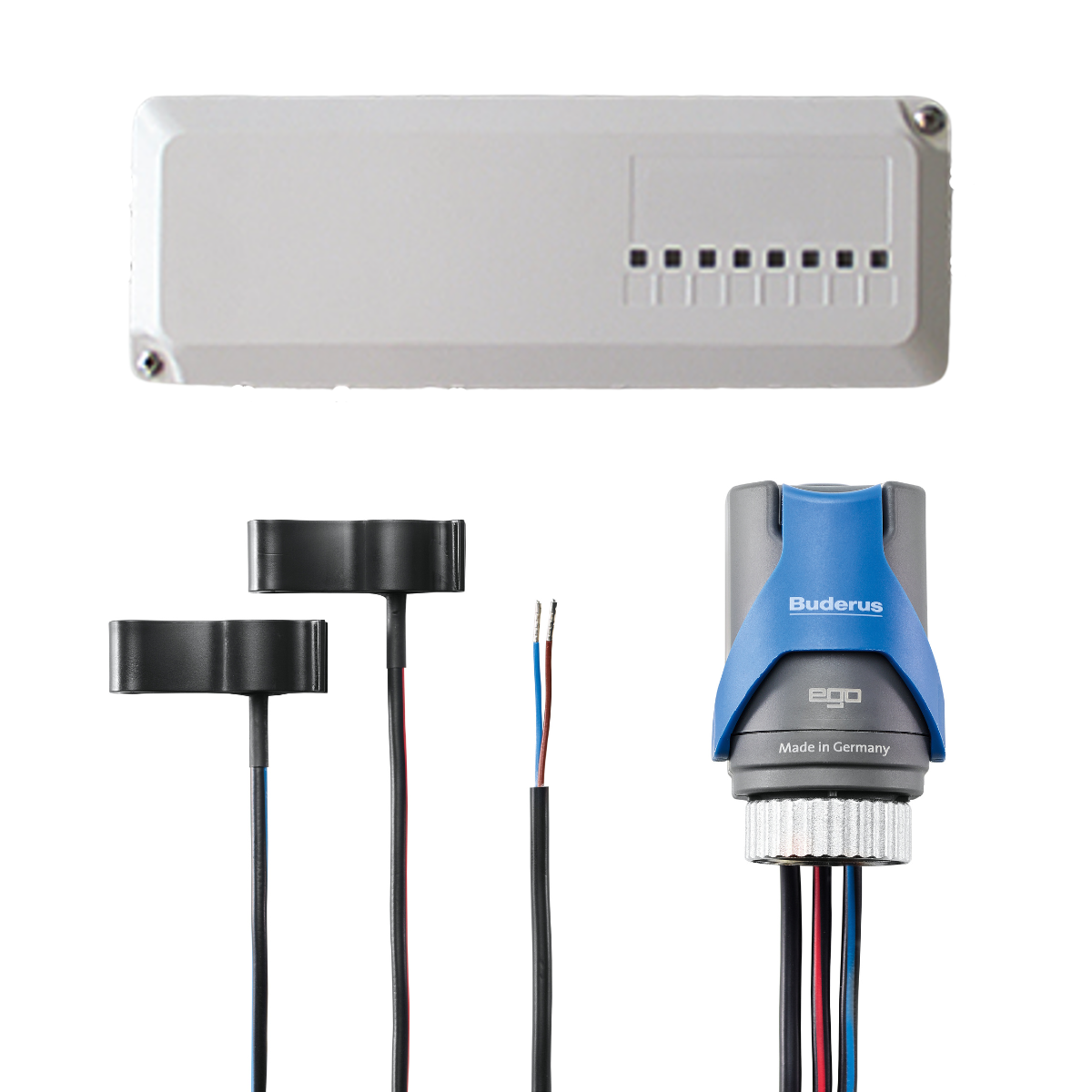

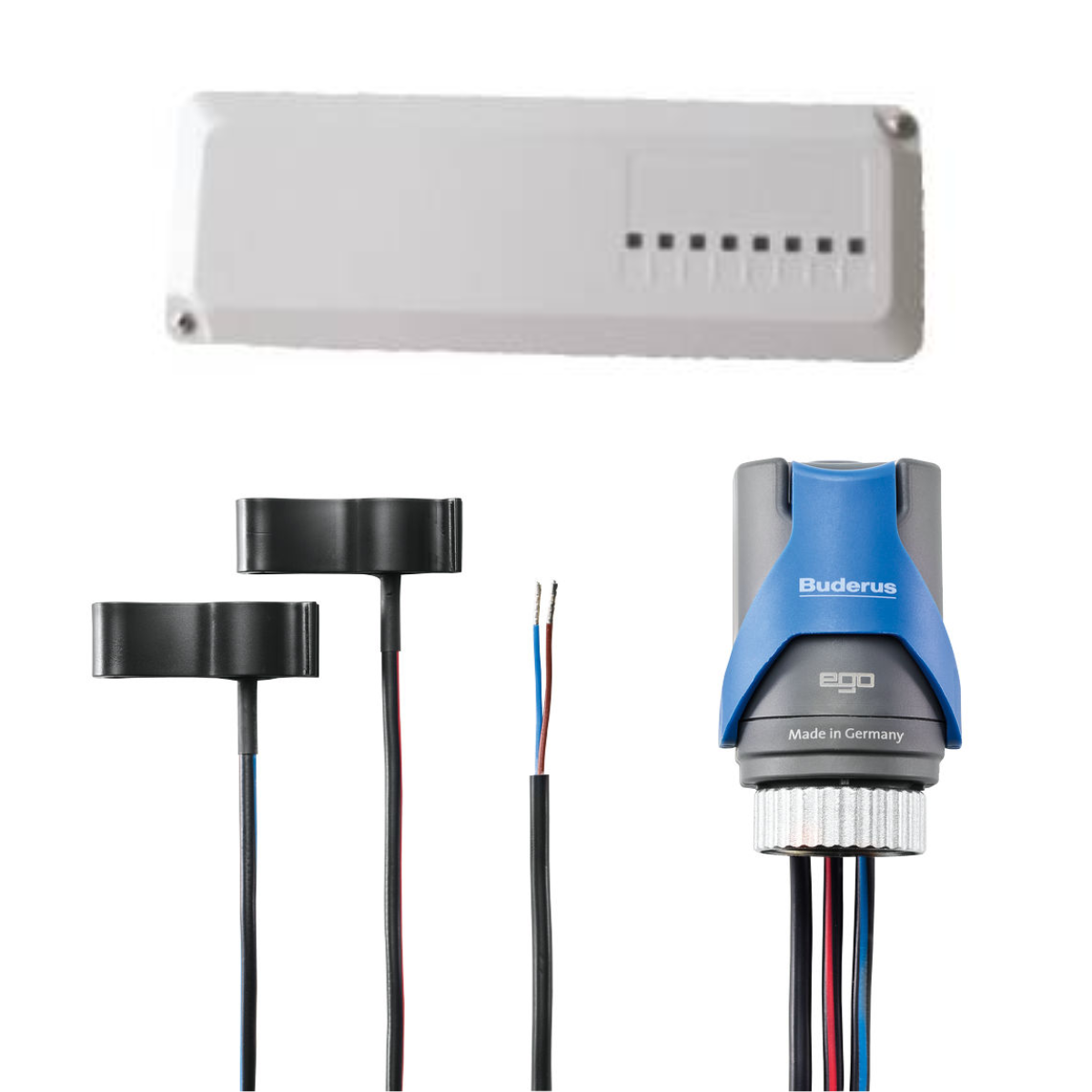

Paketbestandteile
- 1 bis 16 Buderus Logafloor XSA300 EGO Stellantriebe, je nach Auswahlvariante
- 1 x Buderus Logafix Regelklemmleiste 230 V
Technische Daten – Buderus Logafloor XSA300 EGO Stellantrieb
| Hersteller | Buderus |
| Serie | Logafloor |
| Modell | XSA300 EGO |
| Produkttyp | Intelligenter elektrothermischer Regelantrieb |
| Ausführung | Stromlos geschlossen |
| Einsatzbereich | Flächenheizungs- und Flächenkühlungssysteme |
| Betriebsspannung | 230 V AC, 50 Hz |
| Einschaltstrom | 130 mA für max. 200 ms |
| Dauerbetriebsleistung | 1,7 W |
| Leistungsfaktor | λ 0,1 bis 0,99, kapazitiv wirkend |
| Ventilanschluss | Überwurfmutter M30 x 1,5 |
| Stellweg | ≥ 3,5 mm |
| Stellkraft | 110 N |
| Schließmaß EGO | 10,8 mm |
| Schließmaß Ventil | 11,8 mm |
| Schließ- und Öffnungszeit | ca. 3 min |
| Medientemperatur | 10 bis 60 °C |
| Vorlauftemperaturbegrenzung | 60 °C |
| Lagertemperatur | -25 bis 60 °C |
| Umgebungstemperatur | 0 bis 50 °C |
| Luftfeuchte | 10 bis 100 %, nicht kondensierend |
| Schutzart / Schutzklasse | IP54 / II |
| Einbaulage | Beliebig in jeder Position |
| Gehäusematerial | Polyamid |
| Gehäusefarbe | Grau-blau |

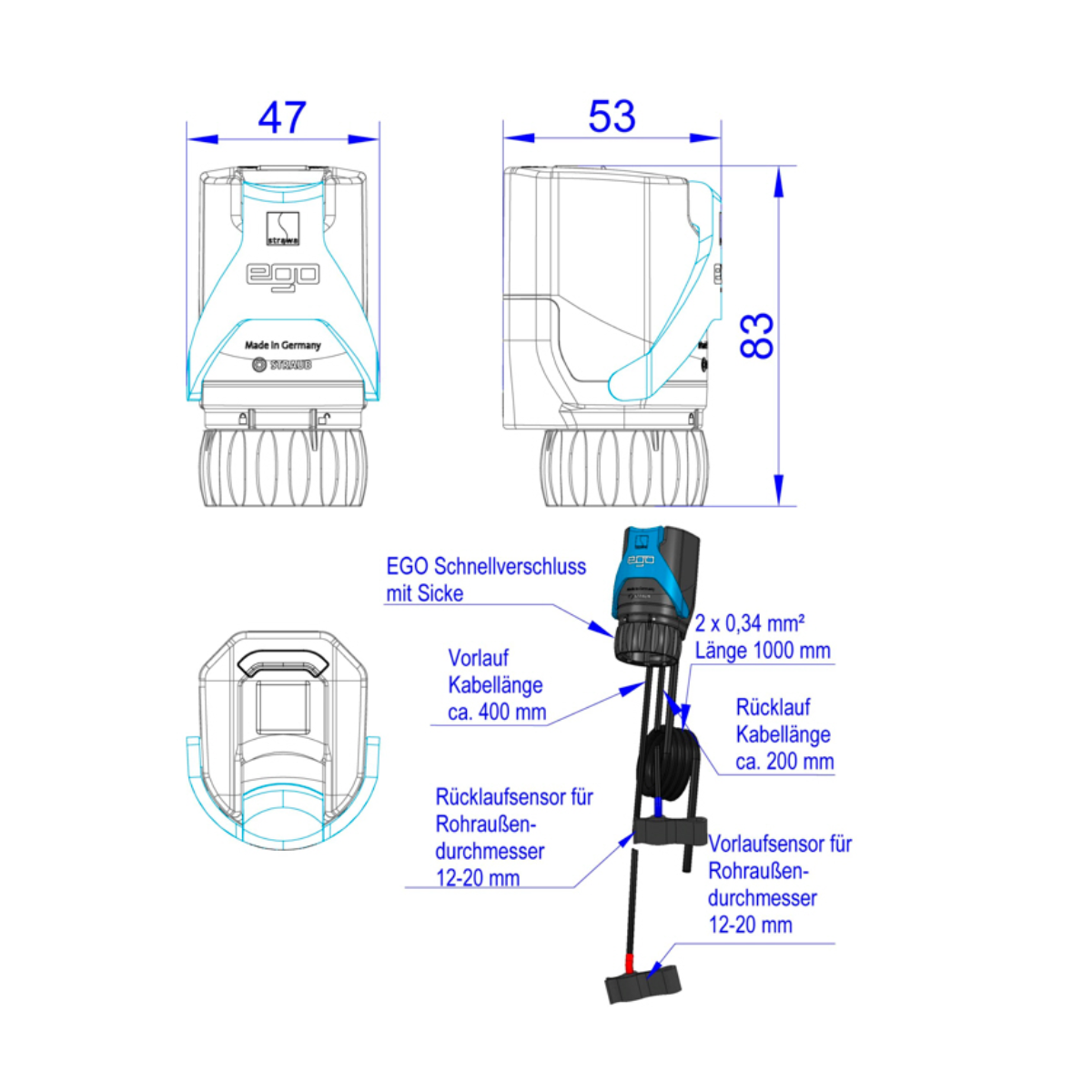

| Artikelabmessung B x H x T | 47 x 82 x 53 mm |
| Artikelgewicht | 0,19 kg |
Anschluss- und Sensordaten des XSA300 EGO
| Anschlussleitung | Flexibel, schwarz, 1 m mit Aderendhülsen, 2 x 0,34 mm² |
| Sensorleitung Vorlauf | Flexibel, schwarz mit rotem Streifen, 0,4 m, 2 x 0,22 mm², fest verdrahtet |
| Sensorleitung Rücklauf | Flexibel, schwarz mit blauem Streifen, 0,4 m, 2 x 0,22 mm², fest verdrahtet |
| Temperatursensoren | NTC 10k bei 25 °C |
| Sensorclip | Für Rohraußendurchmesser 12 bis 20 mm |
| Bauseitige Schnittstelle | Leistungsgerechte Spannungsversorgung mit angepasster Stromkreisabsicherung |
| Aufnahme | M30 x 1,5 passend für e-class 53/63, FBH 53/63, FBR 53/63, FBM 53/63 Stationen oder fabrikatsfremde Ventileinsätze |
Technische Daten – Buderus Logafix Regelklemmleiste 230 V
| Produkttyp | Regelklemmleiste |
| Spannung | 230 V |
| Anschluss Raumthermostate | Für bis zu 8 Raumthermostate |
| Anschluss Stellantriebe | Maximal 16 Stellantriebe |
| Funktion | Pumpenlogik |
| Schutzart | IP21 |
| Farbe | Weiß |
| Montagezubehör | Im Lieferumfang enthalten |
Installationshinweise
Die XSA300 EGO Stellantriebe sind zur Montage an Heizkreisverteilern mit mindestens 50 mm Heizkreisabstand vorgesehen. Sie passen zu Thermostatventileinsätzen mit M30 x 1,5 Außengewinde und einem Schließmaß von 11,8 mm.
Für die Funktion des XSA300 EGO ist ein Zweipunkt-Raumtemperaturregler erforderlich. Raumthermostate mit pulsierendem Signal sollen Schaltzyklen von mindestens 240 Sekunden aufweisen.
- Passende Anzahl der Stellantriebe über die Auswahlvariante bestimmen
- Maximal 16 Stellantriebe je Regelklemmleiste berücksichtigen
- Bis zu 8 Raumthermostate je Regelklemmleiste einplanen
- Heizkreisabstand von mindestens 50 mm beachten
- Ventilanschluss M30 x 1,5 und Schließmaß 11,8 mm prüfen
- Vor- und Rücklauftemperatursensoren korrekt am jeweiligen Heiz- oder Kühlkreis befestigen
- Rohraußendurchmesser von 12 bis 20 mm berücksichtigen
- Kapazitive Last der XSA300 EGO Stellantriebe bei vorgeschalteten Aktoren beachten
- Spannungsversorgung und Stromkreisabsicherung leistungsgerecht ausführen
Häufige Fragen zum Buderus Logafloor XSA300 EGO Set
Was enthält das Buderus Logafloor XSA300 EGO Set?
Das Paket enthält je nach Auswahlvariante 1 bis 16 Buderus Logafloor XSA300 EGO Stellantriebe sowie 1 Buderus Logafix Regelklemmleiste 230 V.
Wie viele Stellantriebe können an die Regelklemmleiste angeschlossen werden?
Je Buderus Logafix Regelklemmleiste können maximal 16 Stellantriebe angeschlossen werden.
Wie viele Raumthermostate unterstützt die Regelklemmleiste?
Die Buderus Logafix Regelklemmleiste ist für bis zu 8 Raumthermostate vorgesehen.
Wie unterstützt der XSA300 EGO den hydraulischen Abgleich?
Der Stellantrieb erfasst die Vor- und Rücklauftemperatur eines Heiz- oder Kühlkreises. Die integrierte EGO-KI berechnet daraus variable Solltemperatur-Spreizungen und passt die Ventilposition dynamisch an.
Ist der XSA300 EGO stromlos offen oder stromlos geschlossen?
Der Buderus Logafloor XSA300 EGO ist stromlos geschlossen.
Fazit: Varianten-Set für Heizkreisverteiler mit automatischem hydraulischem Abgleich
Das Buderus Logafloor XSA300 EGO Set verbindet 1 bis 16 intelligente Stellantriebe mit einer Buderus Logafix Regelklemmleiste 230 V. Damit eignet sich das Paket für Flächenheizungs- und Flächenkühlungssysteme, bei denen mehrere Heizkreise übersichtlich verdrahtet und bedarfsgerecht geregelt werden sollen.
Die XSA300 EGO Stellantriebe erfassen Vor- und Rücklauftemperaturen, regeln die Ventilstellung dynamisch und unterstützen den automatischen hydraulischen Abgleich. Die Logafix Regelklemmleiste ergänzt das Paket um eine strukturierte Anschlusslösung für bis zu 8 Raumthermostate und maximal 16 Stellantriebe.
