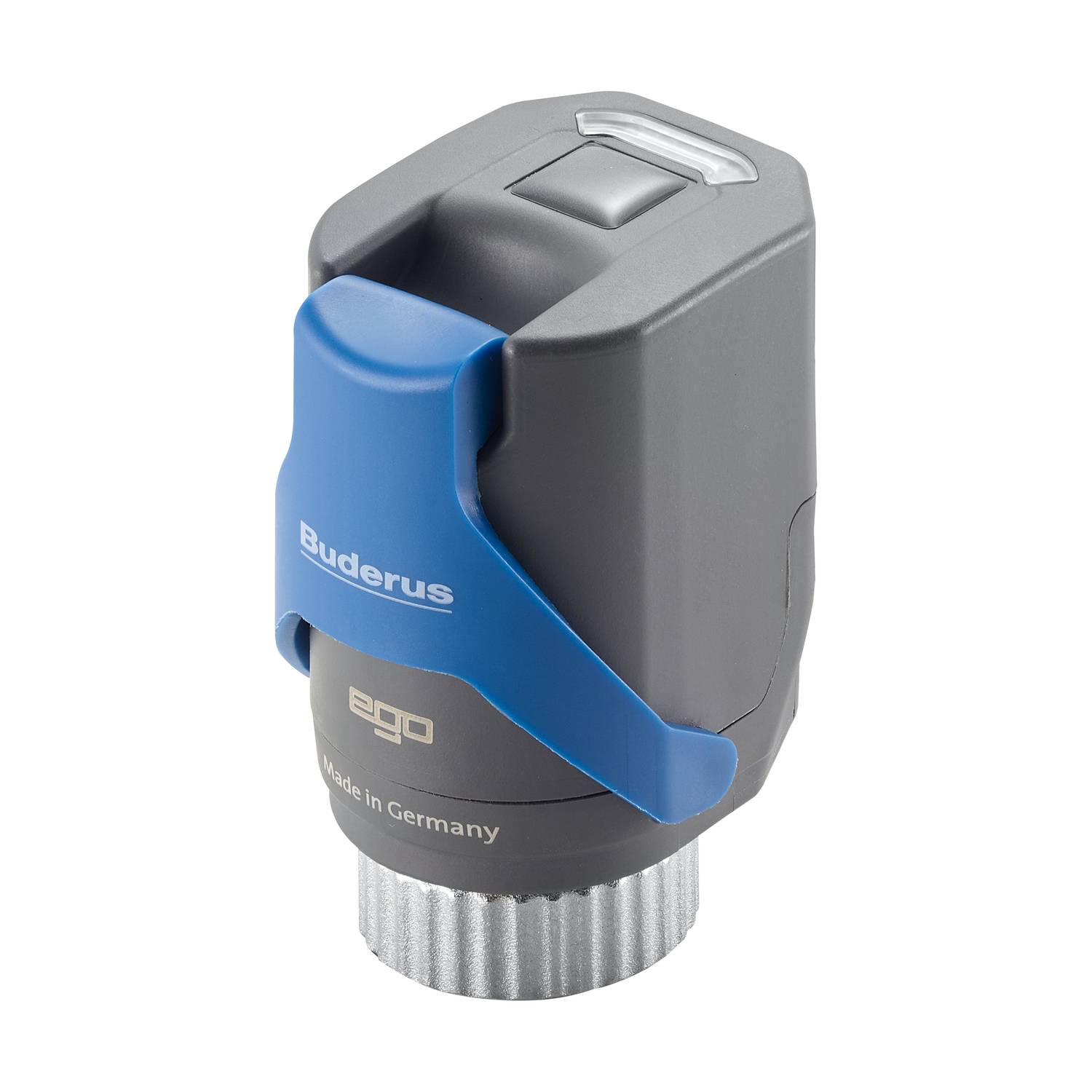

Buderus Logafloor XSA300 EGO: intelligenter 230-V-Stellantrieb für den automatischen hydraulischen Abgleich
Der Buderus Logafloor XSA300 EGO ist ein intelligenter, autonomer elektrothermischer Regelantrieb für Flächenheizungs- und Flächenkühlungssysteme. Er wird an Heizkreisverteilern eingesetzt und unterstützt den adaptiven, automatischen und bedarfsgerechten hydraulischen Abgleich einzelner Heiz- oder Kühlkreise.
Der Stellantrieb erfasst die Vor- und Rücklauftemperatur des jeweiligen Kreises und regelt die Ventilstellung dynamisch zwischen „Auf“ und „Zu“. Dadurch kann die Durchflussmenge automatisch an das Nutzerverhalten und die Systemumgebung angepasst werden. Der Logafloor XSA300 EGO arbeitet mit 230 V AC, ist stromlos geschlossen und verfügt über eine integrierte Vorlauftemperaturbegrenzung.
Ihre Vorteile auf einen Blick
- Intelligenter Regelantrieb für Flächenheizungs- und Kühlsysteme
- Automatischer hydraulischer Abgleich über Vor- und Rücklauftemperatursensoren
- Integrierte EGO-KI zur dynamischen Berechnung der Solltemperatur-Spreizung
- Stromlos geschlossen für den Einsatz an passenden Heizkreisverteilern
- Beliebige Ventilpositionen zwischen „Auf“ und „Zu“ möglich
- Vorlauftemperaturbegrenzung bis 60 °C integriert
- LED-Statusanzeige mit Farben und Blinkcodes
- Klapphebel zum entlasteten Montieren und manuellen Öffnen ohne Spannung
- Geeignet für Heizrohre von 12 bis 20 mm Außendurchmesser
- M30 x 1,5 Ventilanschluss für passende Thermostatventileinsätze
Für welche Systeme eignet sich der Buderus Logafloor XSA300 EGO?

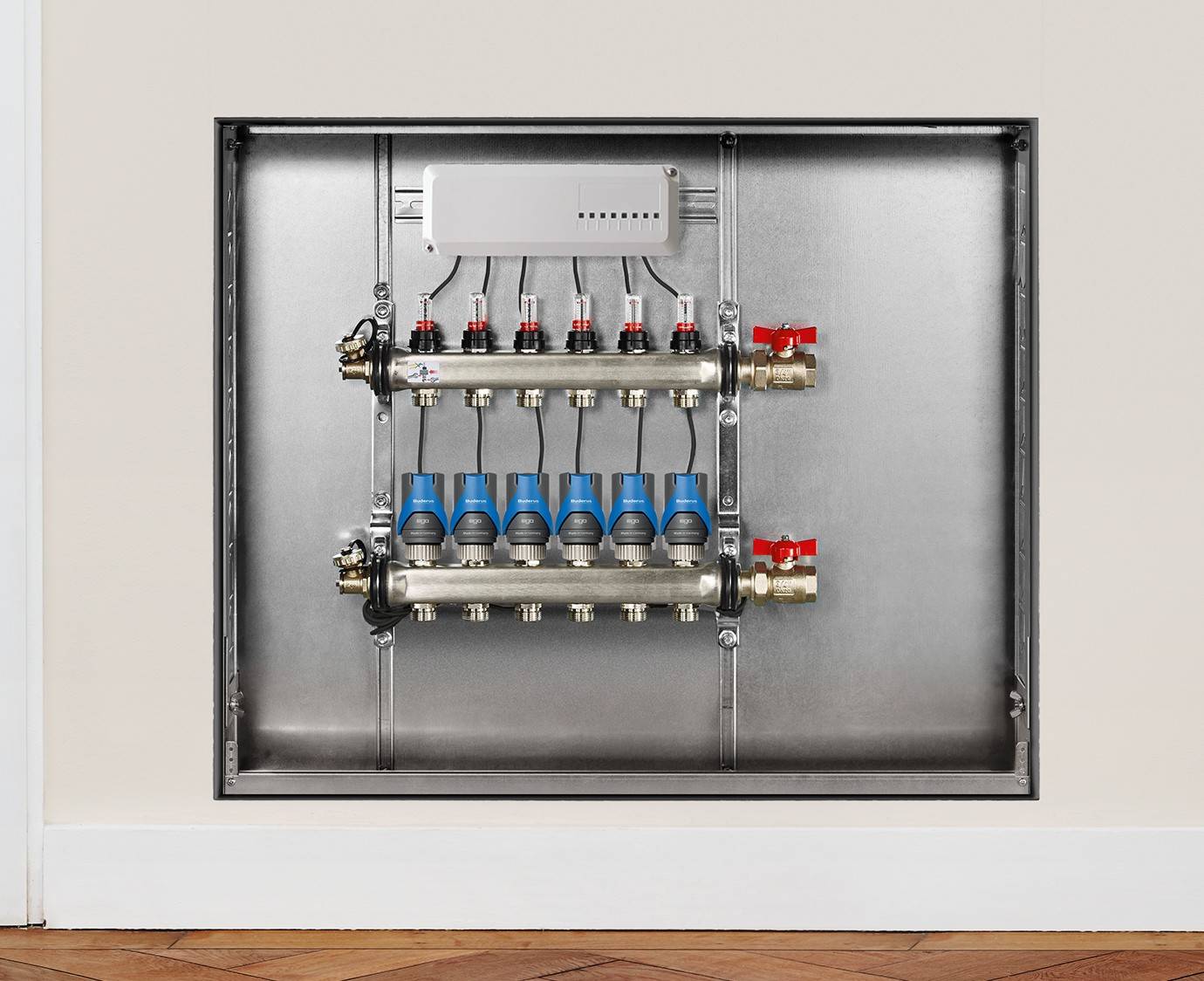

Der Buderus Logafloor XSA300 EGO ist für Flächenheizungs- und Flächenkühlungssysteme vorgesehen. Er wird an Heizkreisverteilern eingesetzt und regelt dort einzelne Heiz- oder Kühlkreise bedarfsgerecht.
Die Montage ist an Heizkreisverteilern mit mindestens 50 mm Heizkreisabstand möglich. Der Anschluss erfolgt über eine Überwurfmutter M30 x 1,5 und ist für passende Thermostatventileinsätze mit einem Schließmaß von 11,8 mm vorgesehen.
Automatischer hydraulischer Abgleich über Vor- und Rücklauftemperatur
Der Regelantrieb erfasst die Temperatur im Vorlauf und Rücklauf eines Heiz- oder Kühlkreises. Auf dieser Basis berechnet die integrierte EGO-Regelintelligenz die passende Solltemperatur-Spreizung und passt die Ventilstellung dynamisch an.
Die ermittelten Solltemperatur-Spreizungen sind variabel und abhängig vom Nutzerverhalten sowie von der Systemumgebung. Dadurch unterstützt der Logafloor XSA300 EGO einen bedarfsgerechten Betrieb einzelner Heiz- oder Kühlkreise.
Dynamische Ventilsteuerung zwischen „Auf“ und „Zu“
Der Buderus Logafloor XSA300 EGO kann jede beliebige Ventilposition zwischen „Auf“ und „Zu“ einnehmen und halten. Beim Wiedereinschalten fährt der Antrieb auf seine letzte Position und regelt von dort aus dynamisch weiter.
Nach einer bestimmten Anzahl von Schaltzyklen wird das Thermostatventil kurzzeitig vollständig geöffnet. Dadurch wird der Strömungsbereich von möglichen Schmutzpartikeln freigespült.
Praktische Montage mit Klapphebel und flexiblen Sensorleitungen
Der integrierte Klapphebel erleichtert das entlastete Aufschrauben des Stellantriebs. Zusätzlich ermöglicht er das stromlose manuelle Öffnen des Thermostatventils, wenn dies bei Montage oder Prüfung erforderlich ist.
Die Temperatursensoren sind als NTC 10k Sensoren ausgeführt und für Rohraußendurchmesser von 12 bis 20 mm geeignet. Sie können an Flächenheizungsrohren aus Kunststoff, Metall oder Materialkombinationen eingesetzt werden.
LED-Anzeige für Betriebszustände und Statusmeldungen
Eine integrierte LED kann durch wechselnde Farben und Blinkcodes verschiedene Betriebszustände anzeigen. Dadurch lassen sich Statusmeldungen direkt am Stellantrieb ablesen.
Das erleichtert die Kontrolle während der Inbetriebnahme, der Funktionsprüfung und im laufenden Betrieb der Flächenheizungs- oder Flächenkühlungsanlage.
Wichtige Hinweise zur Regelung
Für die Funktion des Buderus Logafloor XSA300 EGO ist ein Zweipunkt-Raumtemperaturregler erforderlich. Raumthermostate mit pulsierendem Signal sollen Schaltzyklen von mindestens 240 Sekunden aufweisen.
Aufgrund seines Kondensatornetzteils stellt der EGO eine kapazitive Last dar. Vorgeschaltete Aktoren, zum Beispiel Raumregler oder Klemmleisten, müssen dafür geeignet sein.

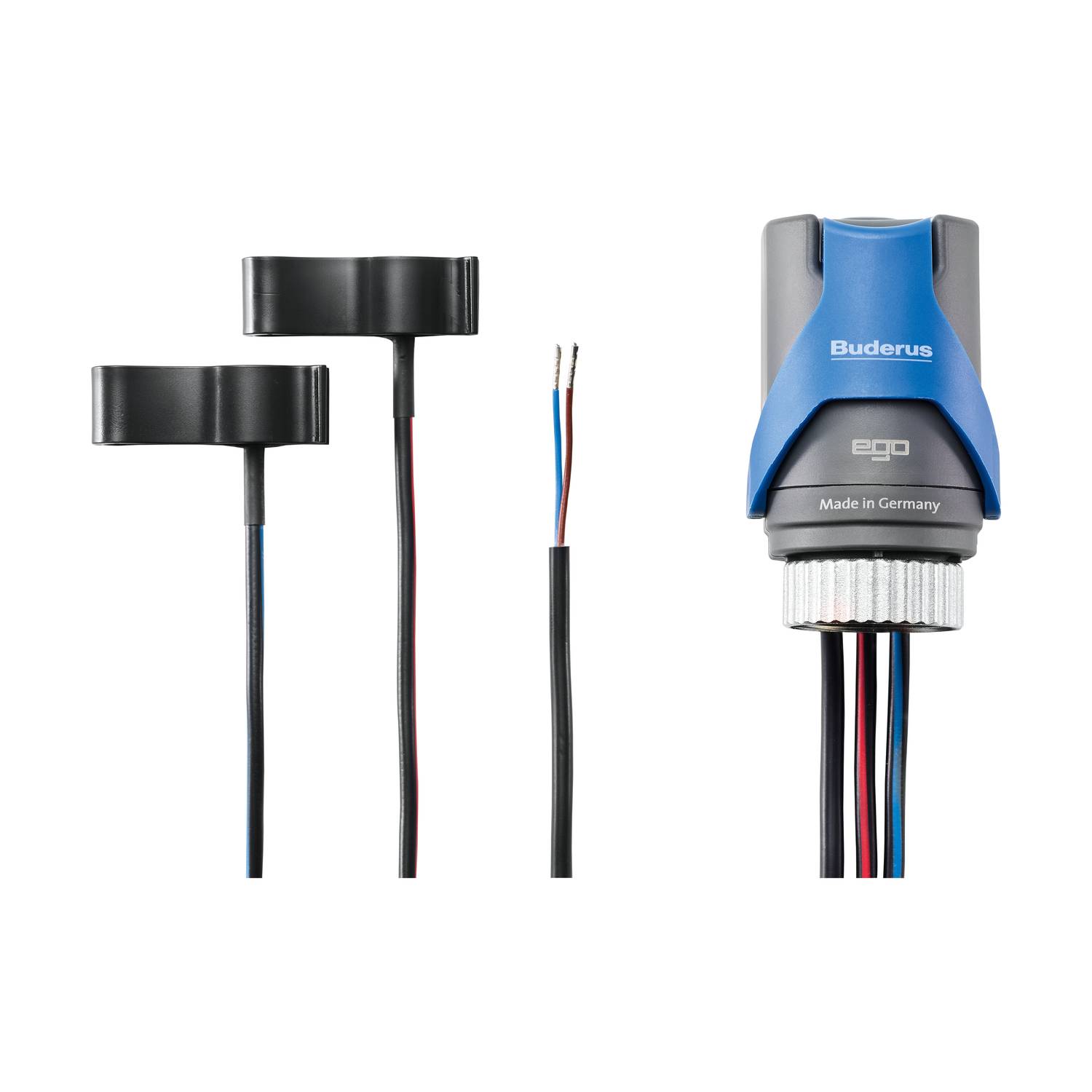

Lieferumfang
- Buderus Logafloor XSA300 EGO Stellantrieb
- 230-V-Regelantrieb, stromlos geschlossen
- Integrierte Vorlauftemperaturbegrenzung
- Vor- und Rücklauftemperatursensoren
- Anschlussleitung 1 m, flexibel, schwarz, mit Aderendhülsen
- Sensorleitung Vorlauf 0,4 m, schwarz mit rotem Streifen
- Sensorleitung Rücklauf 0,4 m, schwarz mit blauem Streifen
- Temperatursensoren mit Clip für Rohraußendurchmesser 12 bis 20 mm
Technische Daten
| Hersteller | Buderus |
| Serie | Logafloor |
| Modell | XSA300 EGO |
| Produkttyp | Intelligenter elektrothermischer Regelantrieb |
| Ausführung | Stromlos geschlossen |
| Einsatzbereich | Flächenheizungs- und Flächenkühlungssysteme |
| Betriebsspannung | 230 V AC, 50 Hz |
| Einschaltstrom | 130 mA für max. 200 ms |
| Dauerbetriebsleistung | 1,7 W |
| Leistungsfaktor | λ 0,1 bis 0,99, kapazitiv wirkend |
| Ventilanschluss | Überwurfmutter M30 x 1,5 |
| Stellweg | ≥ 3,5 mm |
| Stellkraft | 110 N |
| Schließmaß EGO | 10,8 mm |
| Schließmaß Ventil | 11,8 mm |
| Schließ- und Öffnungszeit | ca. 3 min |
| Medientemperatur | 10 bis 60 °C |
| Vorlauftemperaturbegrenzung | 60 °C |
| Lagertemperatur | -25 bis 60 °C |
| Umgebungstemperatur | 0 bis 50 °C |
| Luftfeuchte | 10 bis 100 %, nicht kondensierend |
| Schutzart / Schutzklasse | IP54 / II |
| Einbaulage | Beliebig in jeder Position |
| Gehäusematerial | Polyamid |
| Gehäusefarbe | Grau-blau |
| Artikelabmessung B x H x T | 47 x 82 x 53 mm |
| Artikelgewicht | 0,19 kg |
Anschluss- und Sensordaten
| Anschlussleitung | Flexibel, schwarz, 1 m mit Aderendhülsen, 2 x 0,34 mm² |
| Sensorleitung Vorlauf | Flexibel, schwarz mit rotem Streifen, 0,4 m, 2 x 0,22 mm², fest verdrahtet |
| Sensorleitung Rücklauf | Flexibel, schwarz mit blauem Streifen, 0,4 m, 2 x 0,22 mm², fest verdrahtet |
| Temperatursensoren | NTC 10k bei 25 °C |
| Sensorclip | Für Rohraußendurchmesser 12 bis 20 mm |
| Bauseitige Schnittstelle | Leistungsgerechte Spannungsversorgung mit angepasster Stromkreisabsicherung |
| Aufnahme | M30 x 1,5 passend für e-class 53/63, FBH 53/63, FBR 53/63, FBM 53/63 Stationen oder fabrikatsfremde Ventileinsätze |
Installationshinweise
Der Logafloor XSA300 EGO ist zur Montage an Heizkreisverteilern mit mindestens 50 mm Heizkreisabstand vorgesehen. Er passt zu Thermostatventileinsätzen namhafter Hersteller mit M30 x 1,5 Außengewinde und einem Schließmaß von 11,8 mm.
- Heizkreisabstand von mindestens 50 mm berücksichtigen
- Ventilanschluss M30 x 1,5 und Schließmaß 11,8 mm prüfen
- Vor- und Rücklauftemperatursensoren korrekt am Heiz- oder Kühlkreis befestigen
- Rohraußendurchmesser von 12 bis 20 mm beachten
- Zweipunkt-Raumtemperaturregler für den Betrieb vorsehen
- Bei pulsierendem Signal Schaltzyklen von mindestens 240 Sekunden berücksichtigen
- Kapazitive Last bei vorgeschalteten Aktoren wie Raumreglern oder Klemmleisten beachten
- Spannungsversorgung und Stromkreisabsicherung leistungsgerecht ausführen
Häufige Fragen zum Buderus Logafloor XSA300 EGO
Wofür wird der Buderus Logafloor XSA300 EGO eingesetzt?
Der XSA300 EGO wird an Heizkreisverteilern in Flächenheizungs- und Flächenkühlungssystemen eingesetzt. Er unterstützt den automatischen hydraulischen Abgleich einzelner Heiz- oder Kühlkreise.
Wie funktioniert der automatische hydraulische Abgleich?
Der Stellantrieb erfasst die Vor- und Rücklauftemperatur eines Kreises. Die integrierte EGO-Regelintelligenz berechnet daraus variable Solltemperatur-Spreizungen und passt die Ventilposition dynamisch an.
Ist der Stellantrieb stromlos offen oder stromlos geschlossen?
Der Buderus Logafloor XSA300 EGO ist stromlos geschlossen.
Welche Rohrdurchmesser werden von den Sensoren unterstützt?
Die Temperatursensoren sind mit Clips für Rohraußendurchmesser von 12 bis 20 mm geeignet.
Welcher Raumtemperaturregler wird benötigt?
Für die Funktion ist ein Zweipunkt-Raumtemperaturregler erforderlich. Bei Raumthermostaten mit pulsierendem Signal sollen Schaltzyklen von mindestens 240 Sekunden eingehalten werden.
Fazit: Intelligenter Stellantrieb für Flächenheizung und Flächenkühlung
Der Buderus Logafloor XSA300 EGO ist ein intelligenter 230-V-Stellantrieb für Heizkreisverteiler in Flächenheizungs- und Flächenkühlungssystemen. Er erfasst Vor- und Rücklauftemperaturen, regelt die Ventilstellung dynamisch und unterstützt damit den automatischen hydraulischen Abgleich einzelner Kreise.
Mit stromlos geschlossener Ausführung, M30 x 1,5 Ventilanschluss, integrierter Vorlauftemperaturbegrenzung, LED-Statusanzeige und Sensorclips für Rohre von 12 bis 20 mm eignet sich der Logafloor XSA300 EGO für eine moderne, bedarfsgerechte Regelung von Flächenheizungs- und Flächenkühlungssystemen.
Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung müssen von autorisierten Fachbetrieben (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) durchgeführt werden.
