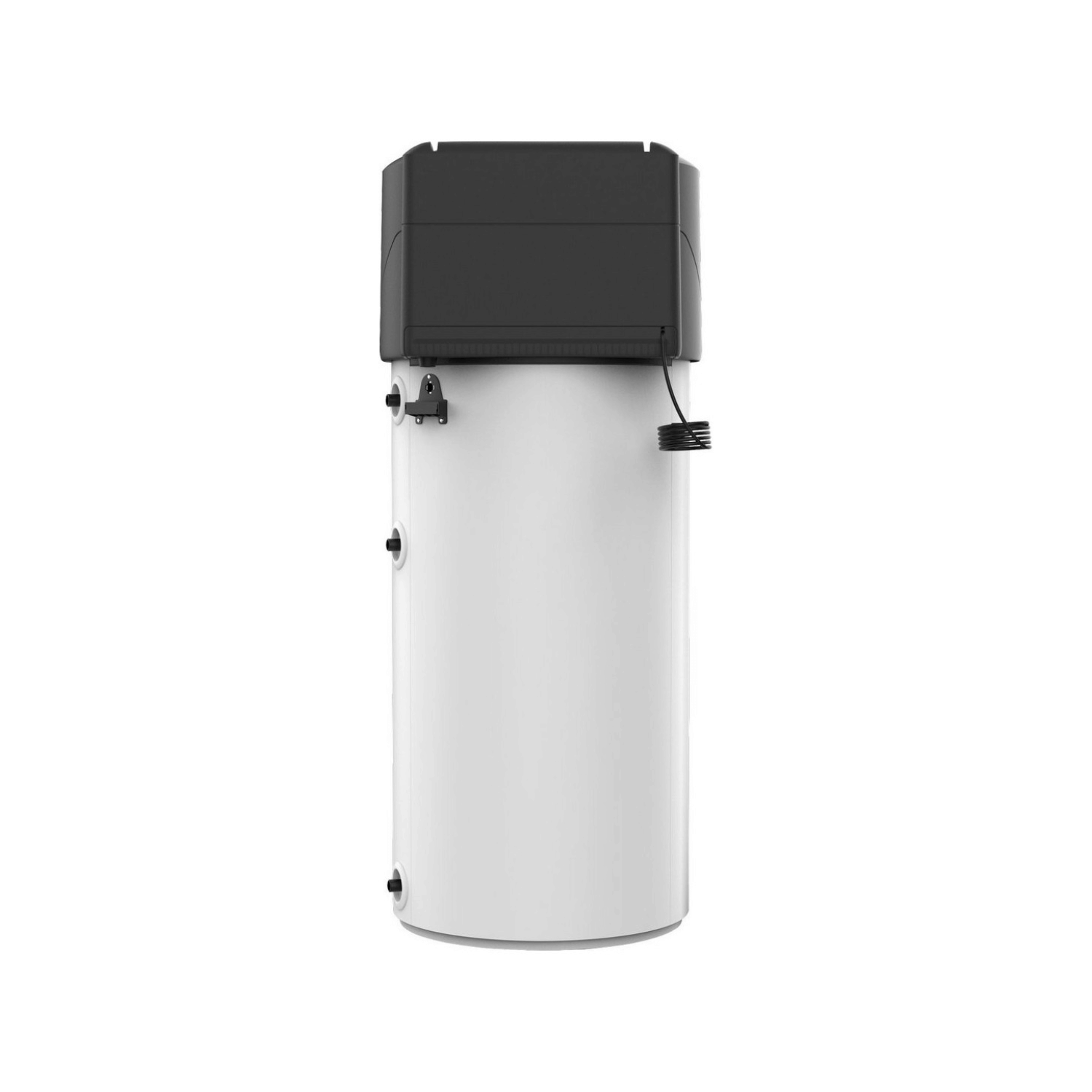

Bosch Compress CS5002DW 200 Warmwasser-Wärmepumpe mit 200 Liter Speicher
Die Bosch Compress CS5002DW 200 ist eine bodenstehende Warmwasser-Wärmepumpe mit integriertem 200-Liter-Speicher. Sie nutzt je nach Anlagenkonzept Raumluft oder zugeführte Außenluft als Wärmequelle und ist ausschließlich für die Warmwasserbereitung vorgesehen.
Im Wärmepumpenbetrieb sind Warmwassertemperaturen bis 65 °C möglich. Für höhere Temperaturen verfügt das Gerät serienmäßig über ein 1,5-kW-Elektro-Heizelement. Damit kann das Trinkwasser auf bis zu 70 °C erwärmt werden. Als Kältemittel kommt R290 zum Einsatz.
Ihre Vorteile auf einen Blick
- Integrierter Warmwasserspeicher mit 200 Liter Nutzinhalt
- Betrieb mit Raumluft oder zugeführter Außenluft möglich
- Warmwassertemperatur bis 65 °C im Wärmepumpenbetrieb
- Integriertes Elektro-Heizelement mit 1,5 kW für Temperaturen bis 70 °C
- Kältemittel R290
- Regelung mit Display und Zeitprogramm
- PV-Funktion mit Eingang zur externen Anforderung
- Zwei Luftanschlüsse DN 60 für ein optionales Rohrkanalsystem
- Thermoglasierter Speicher mit Magnesiumanode
- Optional mit WLAN-Internetmodul erweiterbar
Warmwasserbereitung mit Raum- oder Außenluft
Die Bosch Compress CS5002DW 200 entzieht der angesaugten Luft Wärme und nutzt diese zur Trinkwassererwärmung. Je nach Aufstellung kann dafür die Raumluft oder über ein entsprechendes Luftkanalsystem zugeführte Außenluft verwendet werden.
Für den Außenluftbetrieb ist ein Temperaturbereich von -5 bis +40 °C angegeben. Bei Nutzung der Umgebungsluft im Aufstellraum liegt der angegebene Temperaturbereich bei 5 bis 40 °C. Der Luftvolumenstrom beträgt 320 m³/h.
200-Liter-Warmwasserspeicher
Der integrierte Speicher besitzt einen Nutzinhalt von 200 Litern. Die warmwasserberührten Innenflächen sind mit einer Thermoglasur versehen. Eine Magnesiumanode ergänzt den Korrosionsschutz des Speicherbehälters.
Die Wärmedämmung des Speichers besteht aus Polyurethan-Hartschaum und ist in Weiß ausgeführt.
Warmwasser bis 65 °C im Wärmepumpenbetrieb
Im Wärmepumpenbetrieb kann die Compress CS5002DW 200 Warmwassertemperaturen bis 65 °C bereitstellen. Die minimale einstellbare Warmwassertemperatur beträgt 30 °C.
Für höhere Temperaturen ist serienmäßig ein 1,5-kW-Elektro-Heizelement integriert. Damit sind laut Produktangabe Warmwassertemperaturen bis 70 °C möglich.
Regelung mit Display und Zeitprogramm
Die Warmwasser-Wärmepumpe besitzt eine integrierte Regelung mit Display. Über das Zeitprogramm können die Betriebszeiten der Warmwasserbereitung an die gewünschte Nutzung angepasst werden.
Zusätzlich verfügt die CS5002DW 200 über eine PV-Funktion. Über einen Eingang zur externen Anforderung kann beispielsweise ein geeigneter Wechselrichter ein Signal an die Wärmepumpe übermitteln. Dabei kann der Warmwassersollwert entsprechend der vorgesehenen Systemkonfiguration angehoben werden.
Anschluss eines Luftkanalsystems
Für die Luftführung verfügt die Bosch Compress CS5002DW 200 laut Produktangabe über zwei Anschlussstutzen DN 60. Darüber kann ein geeignetes Rohrkanalsystem angeschlossen werden.
Damit lässt sich die Luftführung entsprechend der jeweiligen Aufstellsituation planen.
Optional mit WLAN erweiterbar
Die Warmwasser-Wärmepumpe kann optional mit einem passenden WLAN-Internetmodul erweitert werden. Die Internetfähigkeit ist somit bei Bedarf nachrüstbar.
Die passende Sicherheitsgruppe für Ihre Brauchwasser-Wärmepumpe
Eine passende Sicherheitsgruppe ist ein wichtiger Bestandteil der Installation Ihrer Brauchwasser-Wärmepumpe. Sie schützt den Warmwasserspeicher vor einem unzulässig hohen Betriebsdruck und sorgt dafür, dass überschüssiger Druck über das Sicherheitsventil abgebaut werden kann.
Unsere Empfehlung: Bestellen Sie die passende Sicherheitsgruppe direkt zu Ihrer Brauchwasser-Wärmepumpe dazu. So haben Sie das benötigte Zubehör für die Installation gleich zur Hand. Unsere Produktempfehlung finden Sie weiter unten im Zubehör.
Welche Sicherheitsgruppe ist die richtige?
Entscheidend für die Auswahl ist der maximal zulässige Betriebsdruck des Warmwasserspeichers. Die Sicherheitsgruppe muss auf die technischen Anforderungen des jeweiligen Geräts abgestimmt sein. Der Ansprechdruck muss niedriger sein als der maximale Betriebsdruck des Warmwasserspeichers.
UNIDOMO Experten-Tipp: Bei einem Warmwasserspeicher mit einem maximal zulässigen Betriebsdruck von 8 bar empfehlen wir beispielsweise eine Sicherheitsgruppe mit 6 bar Ansprechdruck, sofern diese für das Gerät und die Installation geeignet ist.
Was ist bei der Installation zu beachten?
- Die Sicherheitsgruppe muss für den Warmwasserspeicher und die Trinkwasserinstallation geeignet sein.
- Die Montage erfolgt in der Kaltwasserleitung, möglichst nah am Kaltwasseranschluss der Brauchwasser-Wärmepumpe.
- Zwischen Sicherheitsventil und Warmwasserspeicher dürfen keine Absperreinrichtungen eingebaut werden.
- Die Abblaseleitung muss frei bleiben, damit austretendes Wasser sicher abgeleitet werden kann.
Wichtiger Hinweis: Beachten Sie bei der Auswahl und Installation die Herstellervorgaben sowie die geltenden technischen Vorschriften.
Ausstattung
- Wärmepumpenmodul zur Warmwasserbereitung
- Integrierter Speicher mit 200 Liter Nutzinhalt
- Elektro-Heizelement mit 1,5 kW
- Regelung mit Display
- Zeitprogramm
- PV-Funktion mit externem Signaleingang
- Zwei Luftanschlüsse DN 60
- Thermoglasierter Speicherbehälter
- Magnesiumanode
- Polyurethan-Hartschaum-Dämmung
- Kältemittel R290
Technische Daten
| Produktart | Warmwasser-Wärmepumpe |
| Modell | Bosch Compress CS5002DW 200 |
| Bestellnummer | 7724001243 |
| Nutzinhalt | 200 l |
| Min. Warmwassertemperatur | 30 °C |
| Max. Warmwassertemperatur im Wärmepumpenbetrieb | 65 °C |
| Max. Warmwassertemperatur mit Elektro-Heizelement | 70 °C |
| Max. Warmwasser-Betriebsdruck | 8 bar |
| COP ohne Zuheizer nach EN 16147 | 3,4 |
| Luftvolumenstrom | 320 m³/h |
| Warmwasserbereitungs-Energieeffizienzklasse | A+ |
| Energiespektrum Warmwasserbereitung | A+ bis F |
| Warmwasserbereitungs-Energieeffizienz | 140 % |
| Angegebenes Lastprofil | L |
| Schallleistungspegel innen | 48 dB(A) |
Temperaturbereiche
| Min. Umgebungstemperatur | 5 °C |
| Max. Umgebungstemperatur | 40 °C |
| Min. Außentemperatur | -5 °C |
| Max. Außentemperatur | 40 °C |
Elektrische Daten
| Nennspannung | 230 V |
| Frequenz | 50 Hz |
| Anschlussart | 1/N/PE |
| Max. elektrische Leistungsaufnahme | 2 kW |
| Leistung Elektro-Heizelement | 1,5 kW |
| Absicherung | 16 A |
| Schutzart | IPX4 |
Kältekreis
| Kältemittel | R290 |
| Kältemittelfüllmenge | 0,13 kg |
| Bauart des Kältekreises | Hermetisch geschlossen |
Abmessungen und Gewicht
| Höhe | 1484 mm |
| Breite | 695 mm |
| Tiefe | 698 mm |
| Nettogewicht | 78,5 kg |
| Verpackungsabmessungen | 750 x 750 x 1600 mm |
| Gesamtgewicht inklusive Verpackung | 86,5 kg |
Anschlüsse
| Luftanschlüsse | 2 x DN 60 |
| Anschlussgröße laut Produktdaten | 3/4 Zoll |
Hinweis zu den Varianten der CS5002DW
Die CS5002DW 200 ist die Ausführung mit 200-Liter-Speicher ohne den in den C-Varianten genannten zusätzlichen Wärmetauscher. Für Anlagen, bei denen ein weiterer Wärmeerzeuger in die Warmwasserbereitung eingebunden werden soll, sind laut Hersteller auch die Varianten CS5002DW 200 C und CS5002DW 250 C mit zusätzlichem Wärmetauscher vorgesehen.
Fazit
Die Bosch Compress CS5002DW 200 kombiniert eine Warmwasser-Wärmepumpe mit einem integrierten 200-Liter-Speicher. Sie kann je nach Anlagenplanung Raum- oder Außenluft nutzen und erreicht im Wärmepumpenbetrieb Warmwassertemperaturen bis 65 °C.
Das serienmäßige 1,5-kW-Elektro-Heizelement, die Regelung mit Zeitprogramm, die PV-Schnittstelle und die Anschlüsse für ein optionales Luftkanalsystem ergänzen die Ausstattung für die Warmwasserbereitung.
