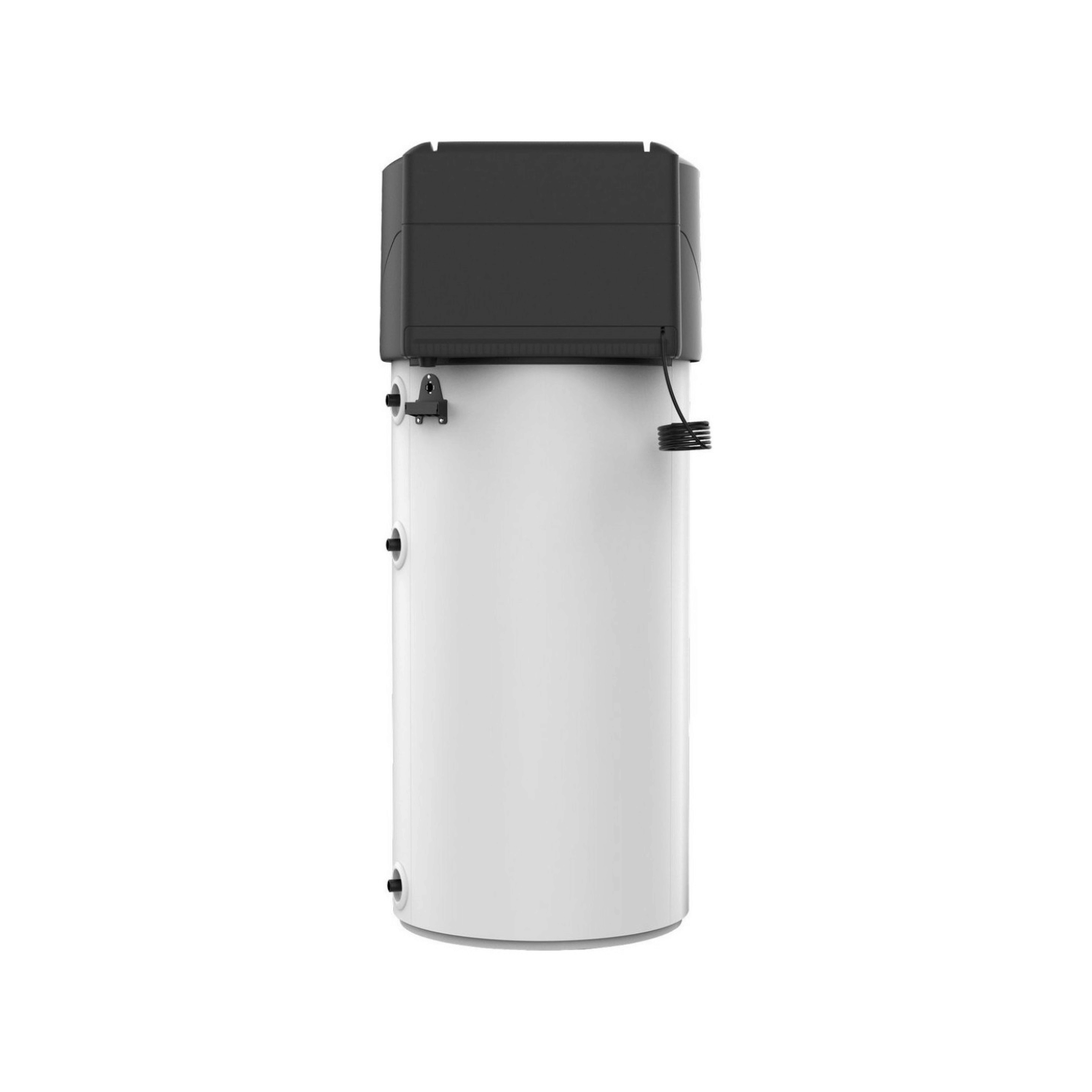

Bosch Compress CS5002DW 200 C Warmwasser-Wärmepumpe mit 193 Liter Speicher
Die Bosch Compress CS5002DW 200 C ist eine bodenstehende Warmwasser-Wärmepumpe mit integriertem Speicher und zusätzlichem Wärmetauscher. Der Speicher besitzt einen Nutzinhalt von 193 Litern. Über den zusätzlichen Wärmetauscher kann ein weiterer Wärmeerzeuger, beispielsweise eine Solaranlage oder ein Heizkessel, in die Warmwasserbereitung eingebunden werden.
Die Wärmepumpe kann je nach Anlagenkonzept Raumluft oder zugeführte Außenluft als Wärmequelle nutzen. Im Wärmepumpenbetrieb sind Warmwassertemperaturen bis 65 °C möglich. Mit dem serienmäßigen 1,5-kW-Elektro-Heizelement kann die Temperatur auf bis zu 70 °C angehoben werden.
Ihre Vorteile auf einen Blick
- Integrierter Warmwasserspeicher mit 193 Liter Nutzinhalt
- Zusätzlicher Wärmetauscher für die Einbindung eines weiteren Wärmeerzeugers
- Für Raumluft- oder Außenluftbetrieb geeignet
- Warmwassertemperatur bis 65 °C im Wärmepumpenbetrieb
- Integriertes Elektro-Heizelement mit 1,5 kW für Temperaturen bis 70 °C
- Kältemittel R290
- Regelung mit Display und Zeitprogramm
- PV-Funktion mit Eingang zur externen Anforderung
- Zwei Luftanschlüsse DN 60 für ein optionales Rohrkanalsystem
- Thermoglasierter Speicher mit Magnesiumanode
- Optional mit WLAN-Internetmodul erweiterbar
Mit zusätzlichem Wärmetauscher
Die Ausführung CS5002DW 200 C verfügt im Unterschied zur CS5002DW 200 über einen zusätzlichen Wärmetauscher. Dieser ermöglicht die Einbindung eines weiteren Wärmeerzeugers in die Trinkwasserbereitung.
Laut Hersteller ist die C-Ausführung beispielsweise für die Kombination mit einer Solaranlage oder einem Heizkessel vorgesehen.
Warmwasserbereitung mit Raum- oder Außenluft
Die Bosch Compress CS5002DW 200 C entzieht der angesaugten Luft Wärme und überträgt diese auf den integrierten Warmwasserspeicher. Je nach Aufstellung kann dafür Raumluft oder über ein geeignetes Luftkanalsystem zugeführte Außenluft genutzt werden.
Für den Außenluftbetrieb ist ein Temperaturbereich von -5 bis +40 °C angegeben. Bei Nutzung der Umgebungsluft liegt der angegebene Bereich bei 5 bis 40 °C. Der Luftvolumenstrom beträgt 320 m³/h.
193 Liter Nutzinhalt
Der integrierte Speicher besitzt einen tatsächlichen Nutzinhalt von 193 Litern. Die Bezeichnung „200 C“ kennzeichnet die Modellgröße innerhalb der Baureihe.
Die warmwasserberührten Innenflächen des Speicherbehälters sind mit einer Thermoglasur versehen. Eine Magnesiumanode ergänzt den Korrosionsschutz. Die Speicherdämmung besteht aus Polyurethan-Hartschaum.
Warmwasser bis 65 °C im Wärmepumpenbetrieb
Im Wärmepumpenbetrieb kann die Compress CS5002DW 200 C Warmwassertemperaturen bis 65 °C bereitstellen. Die minimale Warmwassertemperatur ist mit 30 °C angegeben.
Für höhere Temperaturen steht serienmäßig ein Elektro-Heizelement mit 1,5 kW zur Verfügung. Damit sind laut Produktangabe Warmwassertemperaturen bis 70 °C möglich.
Regelung mit Zeitprogramm und PV-Funktion
Die integrierte Regelung verfügt über ein Display und ein Zeitprogramm. Damit können die Betriebszeiten der Warmwasserbereitung entsprechend der Nutzung eingestellt werden.
Zusätzlich besitzt die Warmwasser-Wärmepumpe eine PV-Funktion. Über einen externen Signaleingang kann beispielsweise ein geeigneter Wechselrichter eine Anforderung an die Wärmepumpe übermitteln und eine Anhebung des Warmwassersollwerts auslösen.
Anschluss eines Luftkanalsystems
Für die Luftführung besitzt die Bosch Compress CS5002DW 200 C zwei Anschlussstutzen DN 60. Darüber kann bei entsprechender Planung ein geeignetes Rohrkanalsystem angeschlossen werden.
Optional mit WLAN erweiterbar
Die Internetfähigkeit kann mit einem optional erhältlichen WLAN-Internetmodul nachgerüstet werden.
Die passende Sicherheitsgruppe für Ihre Brauchwasser-Wärmepumpe
Eine passende Sicherheitsgruppe ist ein wichtiger Bestandteil der Installation Ihrer Brauchwasser-Wärmepumpe. Sie schützt den Warmwasserspeicher vor einem unzulässig hohen Betriebsdruck und sorgt dafür, dass überschüssiger Druck über das Sicherheitsventil abgebaut werden kann.
Unsere Empfehlung: Bestellen Sie die passende Sicherheitsgruppe direkt zu Ihrer Brauchwasser-Wärmepumpe dazu. So haben Sie das benötigte Zubehör für die Installation gleich zur Hand. Unsere Produktempfehlung finden Sie weiter unten im Zubehör.
Welche Sicherheitsgruppe ist die richtige?
Entscheidend für die Auswahl ist der maximal zulässige Betriebsdruck des Warmwasserspeichers. Die Sicherheitsgruppe muss auf die technischen Anforderungen des jeweiligen Geräts abgestimmt sein. Der Ansprechdruck muss niedriger sein als der maximale Betriebsdruck des Warmwasserspeichers.
UNIDOMO Experten-Tipp: Bei einem Warmwasserspeicher mit einem maximal zulässigen Betriebsdruck von 8 bar empfehlen wir beispielsweise eine Sicherheitsgruppe mit 6 bar Ansprechdruck, sofern diese für das Gerät und die Installation geeignet ist.
Was ist bei der Installation zu beachten?
- Die Sicherheitsgruppe muss für den Warmwasserspeicher und die Trinkwasserinstallation geeignet sein.
- Die Montage erfolgt in der Kaltwasserleitung, möglichst nah am Kaltwasseranschluss der Brauchwasser-Wärmepumpe.
- Zwischen Sicherheitsventil und Warmwasserspeicher dürfen keine Absperreinrichtungen eingebaut werden.
- Die Abblaseleitung muss frei bleiben, damit austretendes Wasser sicher abgeleitet werden kann.
Wichtiger Hinweis: Beachten Sie bei der Auswahl und Installation die Herstellervorgaben sowie die geltenden technischen Vorschriften.
Ausstattung
- Wärmepumpenmodul zur Warmwasserbereitung
- Integrierter Speicher mit 193 Liter Nutzinhalt
- Zusätzlicher Wärmetauscher für Solar- oder Heizkesseleinbindung
- Elektro-Heizelement mit 1,5 kW
- Regelung mit Display
- Zeitprogramm
- PV-Funktion mit externem Signaleingang
- Zwei Luftanschlüsse DN 60
- Thermoglasierter Speicherbehälter
- Magnesiumanode
- Polyurethan-Hartschaum-Dämmung
- Kältemittel R290
Technische Daten
| Produktart | Warmwasser-Wärmepumpe mit zusätzlichem Wärmetauscher |
| Modell | Bosch Compress CS5002DW 200 C |
| Bestellnummer | 7724001244 |
| Nutzinhalt | 193 l |
| Min. Warmwassertemperatur | 30 °C |
| Max. Warmwassertemperatur im Wärmepumpenbetrieb | 65 °C |
| Max. Warmwassertemperatur mit Elektro-Heizelement | 70 °C |
| Max. Warmwasser-Betriebsdruck | 8 bar |
| COP ohne Zuheizer nach EN 16147 | 3,4 |
| Luftvolumenstrom | 320 m³/h |
| Warmwasserbereitungs-Energieeffizienzklasse | A+ |
| Energiespektrum Warmwasserbereitung | A+ bis F |
| Warmwasserbereitungs-Energieeffizienz | 140 % |
| Angegebenes Lastprofil | L |
| Schallleistungspegel innen | 48 dB(A) |
Temperaturbereiche
| Min. Umgebungstemperatur | 5 °C |
| Max. Umgebungstemperatur | 40 °C |
| Min. Außentemperatur | -5 °C |
| Max. Außentemperatur | 40 °C |
Elektrische Daten
| Nennspannung | 230 V |
| Frequenz | 50 Hz |
| Anschlussart | 1/N/PE |
| Max. elektrische Leistungsaufnahme | 2 kW |
| Leistung Elektro-Heizelement | 1,5 kW |
| Absicherung | 16 A |
| Schutzart | IPX4 |
Kältekreis
| Kältemittel | R290 |
| Kältemittelfüllmenge | 0,13 kg |
| Bauart des Kältekreises | Hermetisch geschlossen |
Abmessungen und Gewicht
| Höhe | 1484 mm |
| Breite | 695 mm |
| Tiefe | 698 mm |
| Nettogewicht | 91,5 kg |
| Verpackungsabmessungen | 750 x 750 x 1600 mm |
| Gesamtgewicht inklusive Verpackung | 99,5 kg |
Anschlüsse
| Luftanschlüsse | 2 x DN 60 |
| Anschlussgröße laut Produktdaten | 3/4 Zoll |
Für Anlagen mit zusätzlichem Wärmeerzeuger
Die Bosch Compress CS5002DW 200 C eignet sich insbesondere für Anlagen, bei denen neben der Warmwasser-Wärmepumpe ein weiterer Wärmeerzeuger in die Trinkwasserbereitung eingebunden werden soll.
Durch den zusätzlichen Wärmetauscher kann die Warmwasserbereitung beispielsweise mit einer geeigneten Solaranlage oder einem Heizkessel kombiniert werden. Gleichzeitig stehen die Funktionen für Raum- oder Außenluftbetrieb, PV-Anbindung und optionalen Netzwerkzugang zur Verfügung.
Fazit
Die Bosch Compress CS5002DW 200 C kombiniert eine Warmwasser-Wärmepumpe mit einem 193-Liter-Nutzinhalt und einem zusätzlichen Wärmetauscher zur Einbindung eines weiteren Wärmeerzeugers.
Warmwassertemperaturen bis 65 °C im Wärmepumpenbetrieb, das integrierte 1,5-kW-Elektro-Heizelement, zwei Luftanschlüsse DN 60 sowie Zeit- und PV-Funktionen ergänzen die Ausstattung für entsprechend geplante Warmwasseranlagen.
