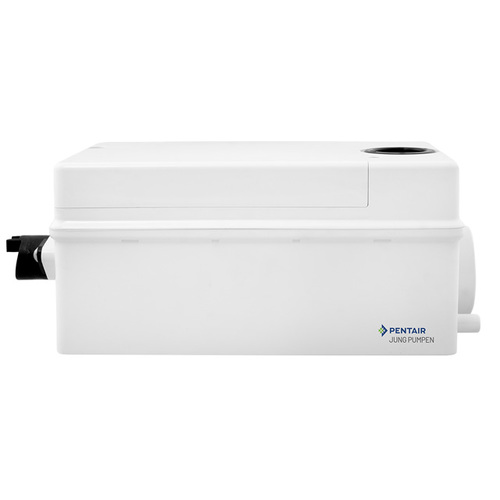

Jung Hebefix Mini Kleinhebeanlage – Schmutzwasserhebeanlage 230 V
Die Jung Hebefix Mini ist eine kompakte Kleinhebeanlage für fäkalienfreies Abwasser und eignet sich für zahlreiche Anwendungen im häuslichen Bereich. Die steckerfertige Schmutzwasserhebeanlage kann sowohl oberhalb als auch unterhalb der Rückstauebene eingesetzt werden und ermöglicht dadurch flexible Installationsmöglichkeiten.
Dank ihrer platzsparenden Bauform lässt sich die Anlage auch in handelsübliche Vorwandsysteme integrieren. Die Hebefix Mini ist TÜV bzw. LGA bauartgeprüft nach DIN EN 12050 und wurde für unterschiedliche Abwasserquellen in Ein- und Zweifamilienhäusern entwickelt.
Angeschlossen werden können beispielsweise Handwaschbecken, Duschen, Bidets oder Enthärtungsanlagen. Darüber hinaus eignet sich die Anlage auch zur Entsorgung von Kondenswasser aus Kühltheken oder Klimaanlagen sowie für Abwasser aus Geschirrspülern in Teeküchen.
Die Hebeanlage ist außerdem für Heißwasser bis 55 °C sowie kurzzeitig bis 70 °C geeignet und kann zusätzlich wässrige Lösungen mit bis zu 15 % Salzgehalt fördern.
Einsatzbereiche
Die Jung Hebefix Mini ist für verschiedene Anwendungen im Gebäude konzipiert und eignet sich für mehrere Entwässerungsstellen.
- Handwaschbecken
- Dusche
- Bidet
- Enthärtungsanlagen
- Kondenswasser aus Kühltheken und Klimaanlagen
- Abwasser aus Geschirrspülern in Teeküchen
Durch die verschiedenen Zulaufmöglichkeiten kann die Anlage flexibel in unterschiedliche Installationssituationen integriert werden.
Produkteigenschaften
Die Hebefix Mini ist als kompakte und steckerfertige Hebeanlage ausgeführt. Der Behälter enthält bereits die integrierte Pumpeneinheit und bietet mehrere Anschlussmöglichkeiten für Zuläufe.
- Kleinhebeanlage für fäkalienfreies Abwasser
- Einsetzbar oberhalb und unterhalb der Rückstauebene
- Steckerfertige Anlage für eine einfache Installation
- Integration in handelsübliche Vorwandsysteme möglich
- Geeignet für verschiedene Entwässerungsstellen
- Integrierte Rückschlagklappe
- Lüftung mit Aktivkohlefilter
- Kompakte Bauweise für platzsparende Installation

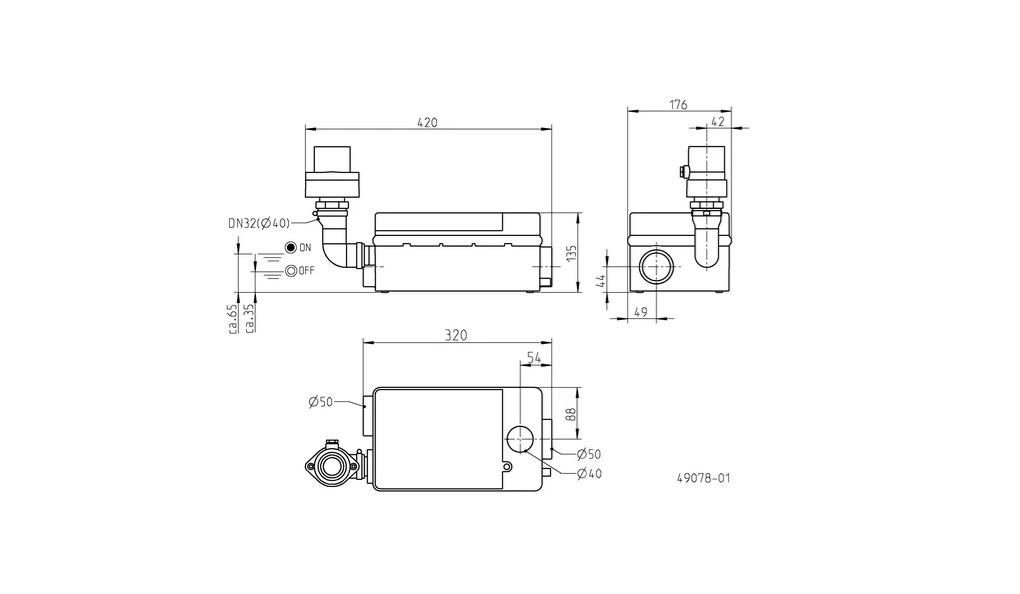

Behälter und Anschlüsse
Der Kunststoffbehälter der Anlage bietet mehrere Zulaufmöglichkeiten und ist für unterschiedliche Anschlussvarianten ausgelegt.
- 1 Druckabgang
- 2 Zulaufstutzen Ø 50 mm
- 1 Zulauf oben Ø 40 mm
- Verbindungs-Manschetten
- Steckdichtungen
- Abgangskrümmer (Elastomer)
- Integrierte Rückschlagklappe
- Lüftung mit Aktivkohlefilter
Bei der Installation in Vorwandsystemen sollte eine Wartungsöffnung von 300 × 400 mm (H × B) vorgesehen werden.
Tauchmotorpumpe
Im Inneren des Behälters arbeitet eine vertikale, einstufige Tauchmotorpumpe. Die Pumpe ist direkt im Behälter montiert und für den automatischen Betrieb der Hebeanlage vorgesehen.
Die Konstruktion ist trockenlaufsicher ausgeführt und verfügt über einen automatisch wieder einschaltenden, temperaturabhängigen Motorschutz. Die Abdichtung erfolgt über eine Gleitringdichtung.
Motorgehäuse und Rotorwelle bestehen aus Edelstahl, während Pumpengehäuse und Laufrad aus Kunststoff gefertigt sind.
- Schutzart IP44
- Freier Durchgang: 10 mm
- Vertikale, einstufige Bauweise
Technische Daten
- Produkt: Jung Hebefix Mini
- Anwendungsbereich: Fäkalienfreies Abwasser
- Norm: DIN EN 12050
- Schutzart: IP44
- Motorausgangsleistung (P2): 110 W
- Fördermenge max.: 4,3 m³/h
- Förderhöhe max.: 5 m
- Freier Durchgang: 10 mm
- Drehzahl: 2900 1/min
- Spannung: 1 x 230 V / 50 Hz
- Elektrischer Anschluss: Anschlusskabel mit Stecker
- Kabellänge: 2 m (H07 RN8-F-4G0,75)
- Gewicht: 4 kg
Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung müssen von autorisierten Fachbetrieben (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) durchgeführt werden.
Installationshinweis 400V:
Bei elektrischen Geräten mit einem Anschlusswert von 400V ist ein Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Installation darf nur durch einen eingetragenen Fachhandwerksbetrieb vorgenommen werden und vor einer Erstinstallation ist die Zustimmung des jeweiligen Netzbetreibers einzuholen.
