Jung Pumpen Hebefix Extra Schmutzwasserhebeanlage für aggressive Medien

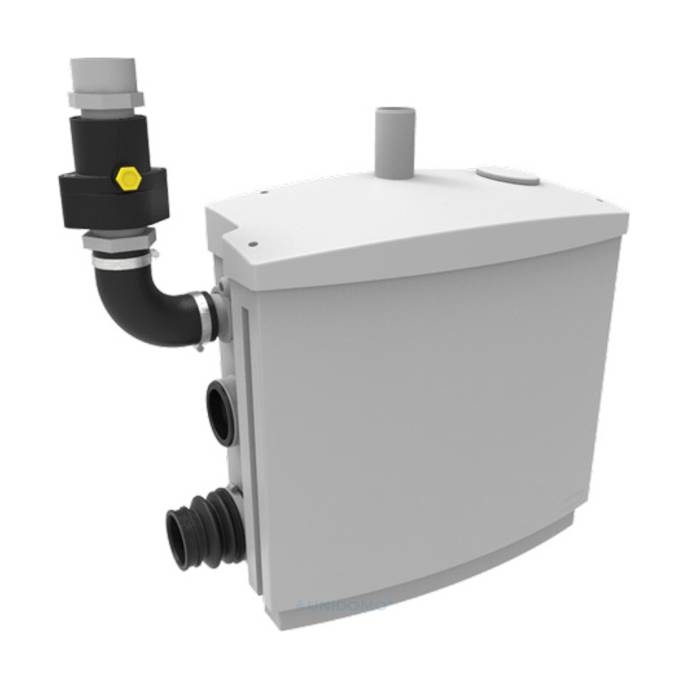

Jung Hebefix Extra Schmutzwasserhebeanlage – Hebeanlage für aggressive Medien

Die Jung Hebefix Extra ist eine steckerfertige Schmutzwasserhebeanlage für den Einsatz bei aggressiven Medien. Sie eignet sich beispielsweise für Kondensat aus Brennwertkesseln, Sole aus Enthärtungsanlagen oder wässrige Lösungen mit bis zu 15 % Salzgehalt.

Durch ihre kompakte Bauform lässt sich die Anlage flexibel in verschiedenen Installationssituationen einsetzen. Die Hebeanlage ist TÜV bauartgeprüft nach DIN EN 12050 und verfügt über eine integrierte Überwachung mit Alarmfunktion zur Störmeldung.

Eine Laufzeitüberwachung mit netzabhängigem Alarm warnt bei Störungen im Betrieb. Der Alarm kann zusätzlich über einen potentialfreien Kontakt weitergeleitet werden.

Produkteigenschaften

Die Hebefix Extra ist als kompakte Hebeanlage konzipiert und wird steckerfertig geliefert. Sie ist für aggressive Medien ausgelegt und verfügt über mehrere Zulaufmöglichkeiten für eine flexible Installation.

• Steckerfertige Schmutzwasserhebeanlage
• Geeignet für aggressive Medien
• Förderung von Kondensat aus Brennwertkesseln
• Förderung von Sole aus Enthärtungsanlagen
• Geeignet für wässrige Lösungen bis 15 % Salzgehalt
• TÜV / LGA bauartgeprüft nach DIN EN 12050
• Laufzeitüberwachung mit netzabhängigem Alarm
• Alarmweiterleitung über potentialfreien Kontakt möglich
• Kompakte Bauweise

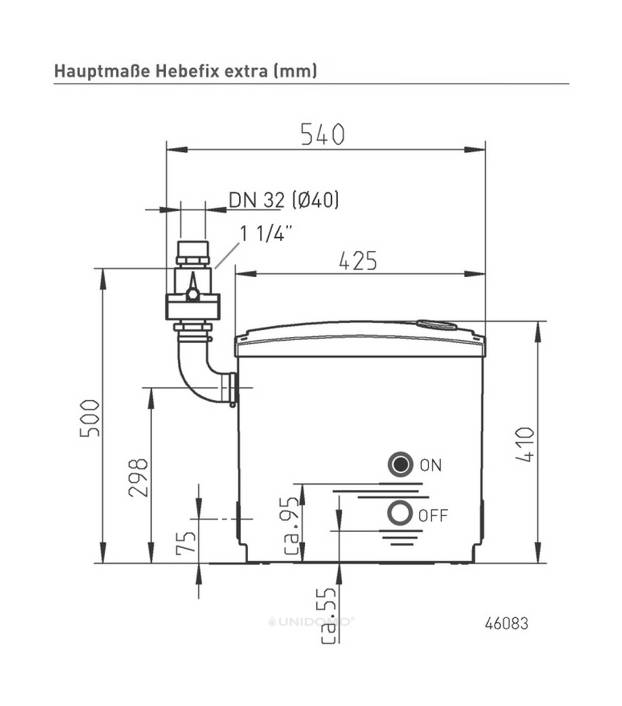

Behälter und Anschlüsse

Der robuste Kunststoffbehälter verfügt über mehrere Anschlussmöglichkeiten für unterschiedliche Installationssituationen. Die Zuläufe ermöglichen eine flexible Einbindung in bestehende Anlagen.

• 1 Druckabgang
• 4 Zulaufstutzen Ø 50 mm
• 1 Zulauf oben Ø 40 mm
• 4 Steckdichtungen
• 1 Abgangskrümmer (Elastomer)
• 1 Rückschlagklappe DN 32
• 1 Lüftung mit Aktivkohlefilter

Die Anlage bietet insgesamt mehrere Zulaufmöglichkeiten und lässt sich damit an unterschiedliche Abwasserleitungen anschließen.

Tauchmotorpumpe

Im Inneren der Anlage arbeitet eine vertikale, einstufige Tauchmotorpumpe, die direkt im Behälter montiert ist. Die Pumpe ist trockenlaufsicher ausgeführt und verfügt über einen automatisch wieder einschaltenden temperaturabhängigen Motorschutz.

Die Abdichtung erfolgt über eine trockenlaufsichere mediumseitige SIC-Gleitringdichtung sowie eine motorseitige Ölkammer mit Radialwellendichtring.

Motorgehäuse und Rotorwelle bestehen aus Edelstahl, während Pumpengehäuse und Laufrad aus Kunststoff gefertigt sind.

• Schutzart IP68
• Freier Durchgang: 10 mm
• Vertikale, einstufige Bauweise

Technische Daten

• Produkt: Jung Hebefix Extra
• Anwendungsbereich: Aggressive Medien (z. B. Kondensat oder Sole)
• Norm: DIN EN 12050
• Behältervolumen: 19 L
• Material Behälter: Kunststoff (ABS)
• Material Pumpengehäuse: Kunststoff
• Schutzart: IP68
• Motorleistung P2: 200 W
• Aufgenommene Motorleistung P1: 300 W
• Fördermenge max.: 5 m³/h
• Förderhöhe max.: 6 m
• Freier Durchgang: 10 mm
• Drehzahl: 2900 1/min
• Nennstrom: 1,2 A
• Spannung: 1 x 230 V / 50 Hz
• Elektrischer Anschluss: Anschlusskabel mit Stecker
• Kabellänge: 1,5 m (H07 RN8-F-4G0,75)
• Gewicht: 7 kg
