Jung Hebefix Plus Hebeanlage / Schmutzwasserhebeanlage für die Vorwandmontage
Artikelnummer:
EAN:
SKU:
JP44544
7630014521302
3928

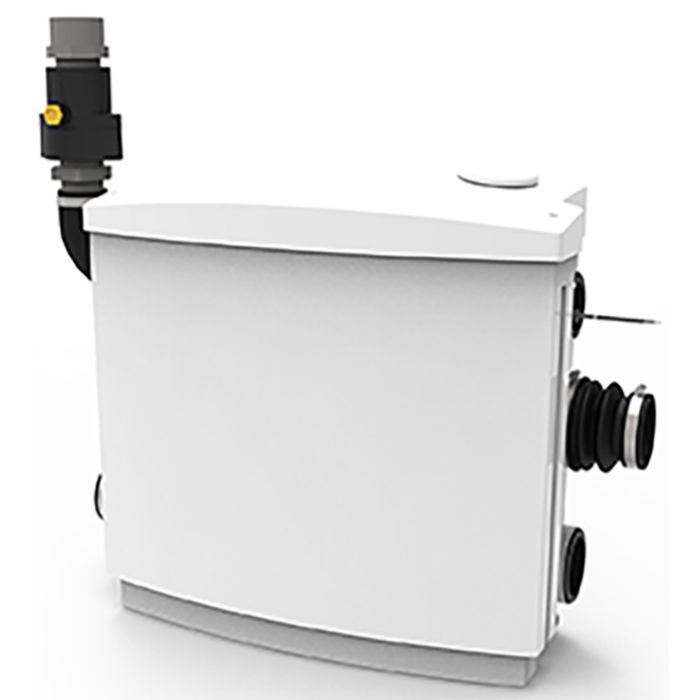

Jung Pumpen Hebefix plus Schmutzwasserhebeanlage für hinter Vorwand- und Direktmontage
Inkl. U3KS Plus Pumpe
Der Hebefix plus Schmutzwasserhebeanlage setzt neue Maßstäbe in der modernen Badgestaltung. Dank der geringen Behältertiefe ist er in alle handelsüblichen Vorwandsysteme einsetzbar. Sein schönes Design sowie durchdachte Technik erlauben aber auch den Anschluss direkt unter einem Waschbecken. Fünf Zulaufmöglichkeiten und ein Druckabgang rechts oder links ermöglichen eine flexible und schnelle Installation. Angeschlossen werden können alle Grauwassererzeuger wie Handwaschbecken, Dusche, Badewanne, Spüle, Waschmaschine u. ä.
Alle Vorteile auf einen Blick
- Ein Gerät für Vorwand- oder Direktanschluss steckerfertig
- Leise
- Integrierte Entlüftung für zuverlässigen Pumpenbetrieb
- Spüleinrichtung gegen Ablagerungen im Behälter
- Integrierte Steuerung mit Alarm
- Wartungsfreundlich
Einsatz
Die Schmutzwasserhebeanlage Hebefix plus ist ein leicht zu installierendes Gerät zur Entsorgung von fäkalienfreien Abwässern oberhalb oder unterhalb der Rückstauebene.
Das Fördergut wird von der Anlage durch eine klein dimensionierte Druckleitung (links oder rechts) zur nächstliegenden Fallleitung gepumpt. Der Hebefix plus kann überall dort eingesetzt werden, wo bei Renovierungs- oder Umbauarbeiten ein einzusätzliches Bad oder eine Küche gewünscht wird. Im Bad ergänzt dieses Produkt hervorragend den WCfix 260 V, an den gemäß DIN EN 12050-3 keine Badewanne oder Waschmaschine angeschlossen werden darf.
Zur akustischen Störmeldung besitzt der Hebefix plus eine integrierte Steuerung mit Alarm. Das Gerät wird mit eingebauter Pumpe (U3-Variante) geliefert, ist steckerfertig zum Anschluss an eine Schukosteckdose vorbereitet und arbeitet vollautomatisch, sobald das Abwasser zufließt. Bei Installation in Badezimmern sind die entsprechenden VDE-Vorschriften zu beachten.
Für die Montage und für Wartungsarbeiten an der Anlage ist eine ausreichend große Revisionsöffnung vorzusehen (optionales Zubehör).
Die Anlage entspricht den Forderungen der DIN EN 12050.
Technische Daten Schmutzwasserhebeanlage

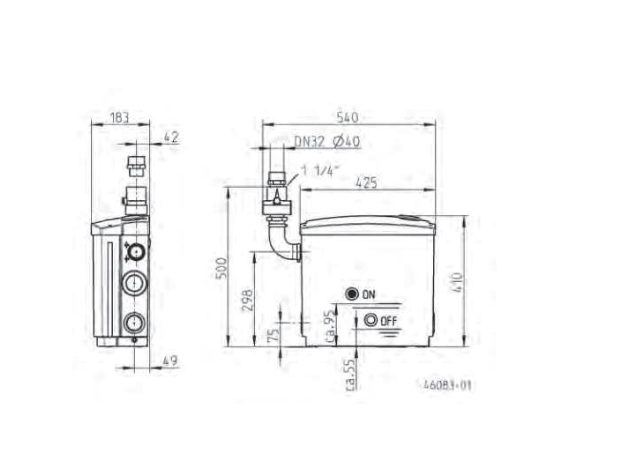

- Abmessungen: 411x425x183 mm (HxBxT)
- Motorleistung
- P1 0,32 kW
- P2 0,2 kW
- Drehzahl: 2720 u/min
- Fördermenge Q bei Förderhöhe H
- 6,5 m³/h bei 1 m
- 5,5 m³/h bei 2 m
- 5,5 m³/h bei 2 m
- 5 m³/h bei 3 m
- 4 m³/h bei 4 m
- 3 m³/h bei 5 m
- 1,5 m³/h bei 6 m
- Stecker: Schuko
Bauart
Behälter mit eingebauter Tauchmotorpumpe (U3-Variante) mit 10 mm freiem Durchgang und Hydraulik in GID-Technologie mit offenem 5-Schaufelrad, Druckabgangskrümmer des Behälters aus Elastomer mit Anschlussmuffe für Druckrohr (aus PVC, PP o. PE) DN 32 mit Ø 40 mm und 1 x Ø 40 mm. 4 x Zulaufanschlüsse Ø 50 mm. Anschluss über elastische erbindungsmanschetten an die Stutzen der Anlage.
Pumpe
Vertikal, einstufig, voll überflutbar, Schutzart IP 68, Isolierstoffklasse B, Motorthermostat zur Sicherheitsabschaltung bei Übertemperatur mit automatische Wiedereinschaltung bei ausreichender Abkühlung, automatische Schaltung, längswasserdichte Leitungseinführung zum Schutz der Pumpe bei Leitungsbeschädigung, Dauerbetrieb durch Motormantelkühlung möglich.
Schaltung Automatische Schwimmerschaltung, Alarmschaltung. Werkstoffe Motorgehäuse und Welle aus Edelstahl, Behälter, Pumpengehäuse und Laufrad aus Kunststoff, Verbindungsmanschetten und Abgangskrümmer aus Elastomer. Dichtung Wellenabdichtung durch Wellendichtringe und zwischengelagerte Ölkammer, trockenlaufsicher.
Lieferumfang
- Gerät inkl. Pumpe nach DIN EN 12050, anschlussfertig mit Leitung und Stecker,
- komplett mit Verbindungsmanschetten, Abgangskrümmer, Rückschlagklappe 11/4“, Übergangsnippel,
- Einsatz für Lüftungsleitung, Aktivkohlefilter, Schellen und Befestigungsmaterial
Artikel-Nr. Schmutzwasserhebeanlage: JP44544
Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung müssen von autorisierten Fachbetrieben (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) durchgeführt werden.
Installationshinweis 400V:
Bei elektrischen Geräten mit einem Anschlusswert von 400V ist ein Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Installation darf nur durch einen eingetragenen Fachhandwerksbetrieb vorgenommen werden und vor einer Erstinstallation ist die Zustimmung des jeweiligen Netzbetreibers einzuholen.
WEEE-Registrierungsnummer DE31719333
Hersteller:
Jung Pumpen GmbH
Industriestr. 45447
33803 Steinhagen
Deutschland
