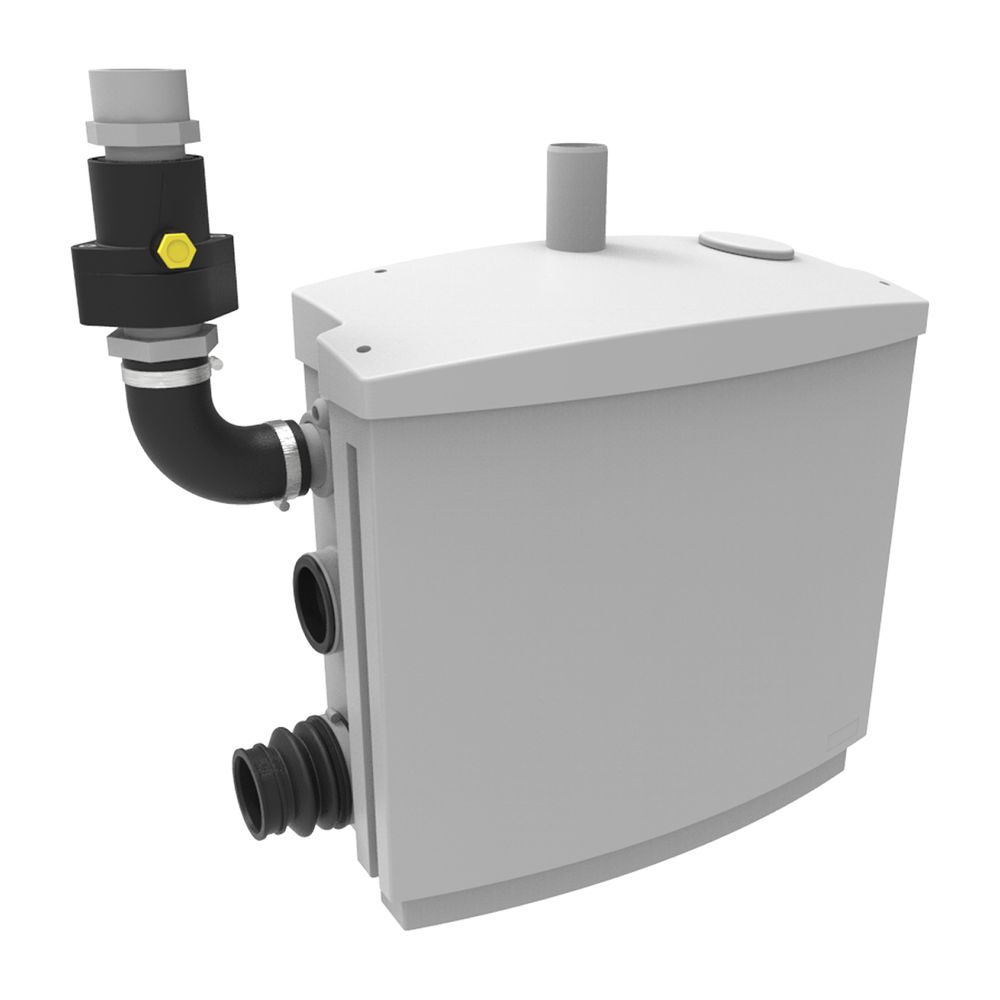

Jung Hebefix Plus Hebeanlage für Schmutzwasser

Jung Hebefix Plus Schmutzwasserhebeanlage – Kleinhebeanlage für fäkalienfreies Abwasser

Die Jung Hebefix Plus ist eine Kleinhebeanlage für häusliches Schmutzwasser und eignet sich für die Förderung von fäkalienfreiem Abwasser, wie es beispielsweise bei Waschbecken, Duschen, Badewannen oder Waschmaschinen anfällt. Die Anlage ist steckerfertig ausgeführt und ermöglicht eine flexible Installation in unterschiedlichen Einbausituationen im Haushalt.

Dank ihrer kompakten Bauform kann die Anlage sowohl in handelsübliche Vorwandsysteme integriert als auch direkt unter einem Waschbecken im Raum installiert werden. Damit eignet sich die Hebefix Plus besonders für Anwendungen, bei denen Abwasser aus einzelnen Entnahmestellen zuverlässig abgeführt werden soll.

Die Schmutzwasserhebeanlage ist LGA bauartgeprüft nach DIN EN 12050 und erfüllt damit die entsprechenden Anforderungen für Kleinhebeanlagen im Bereich häuslicher Abwasserinstallation.

Einsatzbereiche

Die Jung Hebefix Plus ist für den Einsatz in typischen häuslichen Anwendungen konzipiert und kann für verschiedene Entwässerungsstellen eingesetzt werden.

• Waschbecken
• Dusche
• Badewanne
• Waschmaschine

Durch die vielseitigen Anschlussmöglichkeiten lässt sich die Anlage flexibel in bestehende Installationen integrieren.

Produkteigenschaften

Die Anlage ist als kompakte und steckerfertige Schmutzwasserhebeanlage ausgeführt und bietet mehrere Anschlussmöglichkeiten sowie eine integrierte Pumpeneinheit im Behälter.

• Kleinhebeanlage für fäkalienfreies häusliches Schmutzwasser
• LGA bauartgeprüft nach DIN EN 12050
• Steckerfertige Anlage für eine einfache Installation
• Installation in Vorwandsystemen oder direkt unter einem Waschbecken möglich
• 5 Zulaufmöglichkeiten für flexible Anschlussvarianten
• Integrierte Rückschlagklappe
• Lüftung mit Aktivkohlefilter
• Kompakte Bauweise für platzsparende Installation

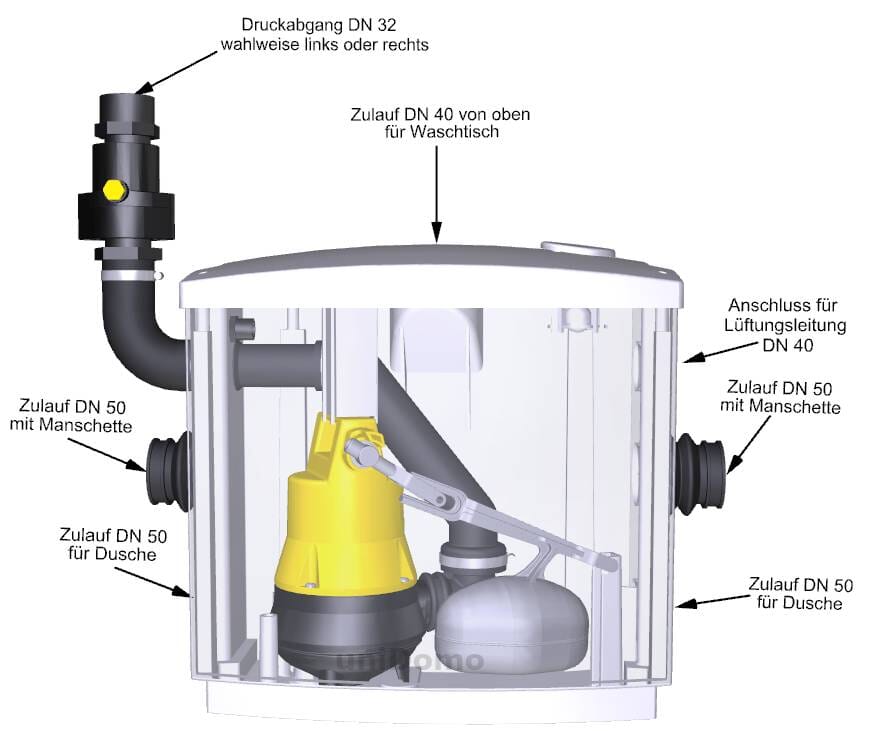

Behälter und Anschlüsse

Der robuste Kunststoffbehälter bietet mehrere Anschlussmöglichkeiten und ermöglicht eine flexible Integration in unterschiedliche Installationssituationen.

• 1 Druckabgang
• 4 Zulaufstutzen Ø 50 mm
• 1 Zulauf oben Ø 40 mm
• 3 Verbindungs-Manschetten mit Schellen
• 4 Steckdichtungen
• 1 Abgangskrümmer (Elastomer)
• 1 Rückschlagklappe DN 32
• 1 Lüftung mit Aktivkohlefilter

Durch diese Anschlussmöglichkeiten kann die Hebeanlage flexibel an verschiedene Entwässerungsstellen angeschlossen werden.

Tauchmotorpumpe

Im Inneren des Behälters ist eine vertikale, einstufige Tauchmotorpumpe verbaut. Diese ist direkt im Behälter montiert und für den automatischen Betrieb der Anlage vorgesehen.

Die Pumpe ist trockenlaufsicher ausgeführt und verfügt über einen automatisch wieder einschaltenden temperaturabhängigen Motorschutz. Damit wird der Motor bei Überhitzung geschützt und kann nach Abkühlung automatisch wieder in Betrieb gehen.

Die Konstruktion umfasst Radialwellendichtringe mit zwischengeschalteter Ölkammer. Motorgehäuse und Rotorwelle bestehen aus Edelstahl, während Pumpengehäuse und Laufrad aus Kunststoff gefertigt sind.

• Schutzart IP68
• Freier Durchgang: 10 mm
• Vertikale, einstufige Bauweise

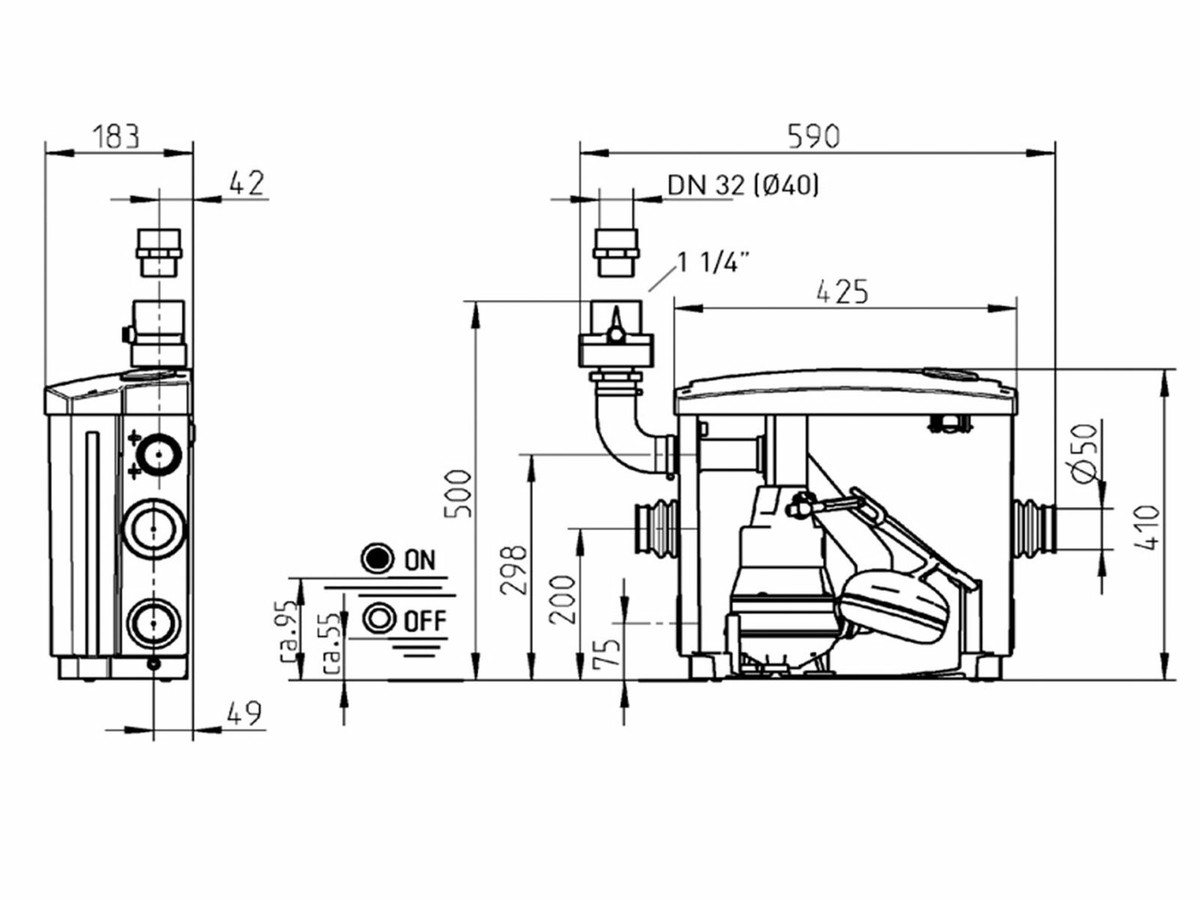

Technische Daten

• Produkt: Jung Hebefix Plus
• Anwendungsbereich: Fäkalienfreies häusliches Schmutzwasser
• Norm: DIN EN 12050
• Behältervolumen: 19 L
• Material Behälter: Kunststoff (ABS)
• Material Pumpengehäuse: Kunststoff
• Schutzart: IP68
• Motorleistung P2: 200 W
• Aufgenommene Motorleistung P1: 320 W
• Fördermenge max.: 6,5 m³/h
• Förderhöhe max.: 7 m
• Freier Durchgang: 10 mm
• Drehzahl: 2900 1/min
• Nennstrom: 1,4 A
• Spannung: 230 V / 50 Hz
• Elektrischer Anschluss: Anschlusskabel mit Stecker
• Kabellänge: 1,5 m (H07 RN8-F-4G0,75)
• Gewicht: 7 kg
