Viessmann Vitovent 100-D Typ H00E A45 dezentrales Lüftungsgerät Fertigstellungsset
Artikelnummer:
EAN:
SKU:
Z014868
63334
Versandkostenfreie Lieferung innerhalb Deutschlands mit DHL Freight Speditionsversand
⚠TelefonnummerFür die Auslieferung von Speditionswaren benötigt der Paketdienstleister eine Telefonnummer zum Zwecke der Abstimmung eines Liefertermins & der Übermittlung von Statusinformationen. Die Telefonnummer können Sie im Bestellprozess angeben.
HinweisDie Lieferung erfolgt frei Bordsteinkante. Bitte achten Sie darauf, dass Ihre angegebene Adresse korrekt & zugänglich ist.
Haben Sie noch Fragen? Wir stehen Ihnen telefonisch unter +49 (0) 4621 - 30 60 89 0 zur Verfügung.Viessmann Vitovent 100-D, Typ H00E A45 dezentrales Lüftungsgerät, Fertigstellungsset
Fertigstellungsset für dezentrales Wohnraumlüftungsgerät mit Wärme- und Feuchterückgewinnung.
Wirkprinzip: Betrieb mit Richtungswechsel über Keramikwärmespeicher. Das Gerät wird mit Hilfe einer runden Wandhülse (Zubehör) direkt in der Außenwand ohne Luftverteilsystem installiert und eignet sich so besonders für die Modernisierung.
Der 2-teilige Aufbau von Wandhülse und Gerät ermöglicht die zeitlich versetzte Installation der Wandhülse in der Außenwand und des Geräts.
Vorteile auf einen Blick
- Maximaler Luftvolumenstrom 46 m³/h
- Energiekosteneinsparung durch Wärmerückgewinnung
- Zuverlässiger Feuchteschutz , ohne regelmäßig das Fenster öffnen zu müssen.
- Geräusch- und strömungsoptimierte Innen- und Außenwandblende
- Einfache Bedienung mit Touch- oder LED-Bedieneinheit
- Individuelle Steuerung des Luftwechsels in Lüftungszonen
- Durchlüftungsmodus für die Kühlung in der Sommernacht
- Einfache Installation mit Standard-Kernbohrung Ø 162 mm
- Installation in zwei Schritten mit Rohbau- und Fertigstellungsset
- Verdrehsichere Anschlüsse
- Werkzeuglose Wartung vom Wohnraum aus
- BUS-System
- einfache, ring- und sternförmige Verkabelung
Funktionsweise der Wärmerückgewinnung
Es wird empfohlen, die Vitovent 100-D Geräte paarweise arbeiten zu lassen, wobei ein Gerät verbrauchte Luft abführt und eines Frischluft zuführt. Das abführende Gerät nimmt hierbei über den Wärmetauscher Wärme aus der Abluft auf. Nach circa 50 - 70 Sekudnen wechseln die Geräte die Laufrichtung, und der Wärmetauscher gibt nun die Wärme an die frische Zuluft ab. Durch die so erbrachte Wärmerückgewinnung von bis zu 91 % sparen Sie Heizkosten ein.

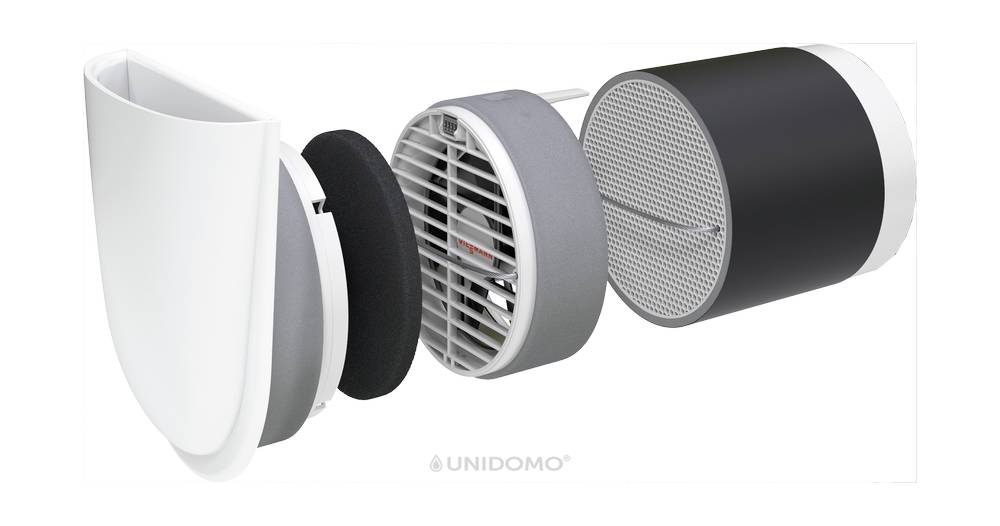

Lieferumfang
- 1 x Lüftereinheit zur Wandmontage
- 1 x Ventilator
- 1 x Wärmespeicher (Keramik)
- 1 x Formschöne, schalloptimierte Innenblende (Kunststoff (ASA), weiß)
- 1 x Filter (G3)
Benötigtes Zubehör als Installationsvoraussetzung
- Wandhülse 500 mm oder 700 mm (ZK02707, ZK02708)
- Bedienteil (ZK02710, ZK04640, ZK02709)
- Netzteil Unterputz oder Hutschiene (ZK02711, ZK02712)
- Aussenwandblende
- Paarweise Anordnung empfohlen
Technische Daten
Vitovent 100-D, Typ H00E A45
| Lüftungsstufen | Grundstufe 1 | Reduziert Stufe 2 | Normal Stufe 3 | Intensiv Stufe 4 | |
| Luftvolumenströme | |||||
| - Eco-Modus/Durchlüften bei paarweisem Betrieb | m³/h | 18 | 28 | 38 | 46 |
| Wärmebereitstellungsgrad | % | max. 91 | max. 91 | max. 91 | max. 91 |
| Schalltechnische Daten | |||||
| - Schall-Leistngspegel | dB(A) | 29 | 37 | 46 | 49 |
| - Schalldruckpegel | dB(A) | 11 | 19 | 28 | 33 |
| Elektrische Werte | |||||
| - Elektrische Leistungsaufnahme | W | 1,8 | 2,3 | 3,1 | 4,1 |
| - Nennspannung | V | 4 | 42 | 42 | 42 |
| Schutzart | IP42 | IP42 | IP42 | IP42 | |
| Ventilator | Axial | Axial | Axial | Axial | |
| Effizienz (DIBt) | |||||
| - Wärmebereitstellungsgrad, korrigiert | % | 81 | 81 | 81 | 81 |
| -Spezifische elektrische Leistungsaufnahme | W/(m³/h) | 0,17 | 0,17 | 0,17 | 0,17 |
| - Elektrisches Wirkverhältnis | > 10 | > 10 | > 10 | > 10 | |
| Zulässige Temperaturen | |||||
| - Aussenlufttemperatur | °C | -20 bis 40 | -20 bis 40 | -20 bis 40 | -20 bis 40 |
| - Raumlufttemperatur | °C | 15 bis 35 | 15 bis 35 | 15 bis 35 | 15 bis 35 |
| Zulässige Raumluftfeuchte | |||||
| - Absolute Feuchtigkeit | g/kg | < 12 | < 12 | < 12 | < 12 |
| - Dauerhaft | % | < 70 | < 70 | < 70 | < 70 |
| - Kurzzeitig | % | < 90 | < 90 | < 90 | < 90 |
| Abmessungen | |||||
| Min. Wandstärke | mm | Siehe | Daten | Aussenwand- | blende |
| Innenwandblende | |||||
| - Breite | mm | 200 | 200 | 200 | 200 |
| - Höhe | mm | 200 | 200 | 200 | 200 |
| - Tiefe | mm | 45 | 45 | 45 | 45 |
| Material, Farbe | Kunsstoff | ASA | weiß | ||
| Gewicht | kg | 4,6 | 4,6 | 4,6 | 4,6 |
Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung müssen von autorisierten Fachbetrieben (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) durchgeführt werden.
Installationshinweis 400V:
Bei elektrischen Geräten mit einem Anschlusswert von 400V ist ein Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Installation darf nur durch einen eingetragenen Fachhandwerksbetrieb vorgenommen werden und vor einer Erstinstallation ist die Zustimmung des jeweiligen Netzbetreibers einzuholen.
WEEE-Registrierungsnummer DE58723830
- Energiekosteneinsparung durch Wärmerückgewinnung
- Zuverlässiger Feuchteschutz, ohne regelmäßig das Fenster öffnen zu müssen.
- Geräusch- und strömungsoptimierte Innen- und Außenwandblende
- Einfache Bedienung mit Touch- oder LED-Bedieneinheit
- Individuelle Steuerung des Luftwechsels in Lüftungszonen
- Durchlüftungsmodus für die Kühlung in der Sommernacht
- Einfache Installation mit Standard-Kernbohrung Ø 162 mm
- Installation in zwei Schritten mit Rohbau- und Fertigstellungsset
- Stern- oder ringförmige Verkabelung
- Verdrehsichere Anschlüsse
- Werkzeuglose Wartung vom Wohnraum aus
- BUS-System
- einfache, ring- und sternförmige Verkabelung
- 1 Lüftereinheit zur Wandmontage
- Ventilator
- Wärmespeicher (Keramik)
- Formschöne, schalloptimierte Innenblende (Kunststoff (ASA), weiß)
- Filter (G3)
- Wandhülse (Zubehör)
- Bedienteil (Zubehör)
- Netzteil Unterputz oder Hutschiene (Zubehör)
- Paarweise Anordnung
Artikelbeschreibung
Angaben ohne Gewähr!
Viessmann Vitovent 100-D
| Typ | H00E A45 |
Fertigstellungsset für dezentrales Wohnraumlüftungsgerät mit Wärme- und Feuchterückgewinnung. Wirkprinzip: Betrieb mit Richtungswechsel über Keramikwärmespeicher. Das Gerät wird mit Hilfe einer runden Wandhülse (Zubehör) direkt in der Außenwand ohne Luftverteilsystem installiert und eignet sich so besonders für die Modernisierung. Der 2-teilige Aufbau von Wandhülse und Gerät ermöglicht die zeitlich versetzte Installation der Wandhülse in der Außenwand und des Geräts.
Lieferumfang:
Installationsvoraussetzung:
Mindest- und empfohlene Wandstärke variiert mit eingesetzter Wandhülse (Zubehör).
| Anzahl Lüftungsstufen | 4 | |
| Luftvolumenstrom | 18 / 28 / 38 / 46 | m³/h |
| Leistungsaufnahme | 2 / 2 / 3 / 4 | W |
| Abmessungen der Innenwandblende (B x H x T) | 200 x 200 x 45 | mm |

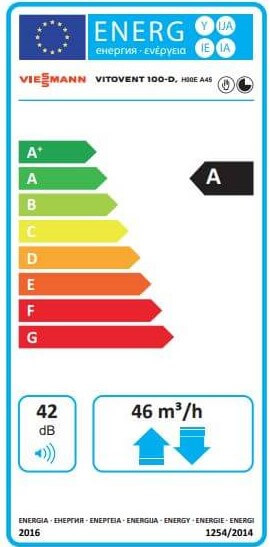

| Technische Daten zur Bestimmung der Energieeffizienzklasse (ErP-Label) | ||
| Lüftung | ||
| Handsteuerung | A | |
| Zeitsteuerung | A | |
| Zentrale Bedarfssteuerung | - | |
| Steuerung nach örtlichem Bedarf | - | |
| Handsteuerung | -74 | kWh/(m²*a) |
| Zeitsteuerung | -75 | kWh/(m²*a) |
| Zentrale Bedarfssteuerung | - | kWh/(m²*a) |
| Steuerung nach örtlichem Bedarf | - | kWh/(m²*a) |
| Handsteuerung | -38 | kWh/(m²*a) |
| Zeitsteuerung | -39 | kWh/(m²*a) |
| Zentrale Bedarfssteuerung | - | kWh/(m²*a) |
| Steuerung nach örtlichem Bedarf | - | kWh/(m²*a) |
| Handsteuerung | -15 | kWh/(m²*a) |
| Zeitsteuerung | -15 | kWh/(m²*a) |
| Zentrale Bedarfssteuerung | - | kWh/(m²*a) |
| Steuerung nach örtlichem Bedarf | - | kWh/(m²*a) |
| Höchster Luftvolumenstrom | 46 | m³/h |
| Schallleistungspegel LWA | 42 | dB(A) |
| Allgemeine Typologie | Zwei-Richtung-Lüftungsgerät | |
| Wärmerückgewinnungssystem | rekuperativ | |
| Temperaturänderungsgrad der WRG | 0,83 |
Datanorm Ausschreibungstext
Angaben ohne Gewähr!
Vitovent 100-D
Typ: H00E A45
Fertigstellungsset für dezentrales
Wohnraumlüftungsgerät mit Wärme- und
Feuchterückgewinnung. Wirkprinzip:
Betrieb mit Richtungswechsel über
Keramikwärmespeicher. Das Gerät wird mit
Hilfe einer runden Wandhülse (Zubehör)
direkt in der Außenwand ohne
Luftverteilsystem installiert und eignet
sich so besonders für die
Modernisierung. Der 2-teilige Aufbau von
Wandhülse und Gerät ermöglicht die
zeitlich versetzte Installation der
Wandhülse in der Außenwand und des
Geräts.
- BUS-System
- einfache, ring- und sternförmige
Verkabelung
Lieferumfang:
- 1 Lüftereinheit zur Wandmontage
- Ventilator
- Wärmespeicher (Keramik)
- Formschöne, schalloptimierte
Innenblende (Kunststoff (ASA), weiß)
- Filter (G3)
Installationsvoraussetzung:
- Wandhülse (Zubehör)
- Bedienteil (Zubehör)
- Netzteil Unterputz oder Hutschiene
(Zubehör)
- Paarweise Anordnung
Mindest- und empfohlene Wandstärke
variiert mit eingesetzter Wandhülse
(Zubehör).
Technische Angaben
Anzahl Lüftungsstufen: 4
Luftvolumenstrom: 18 / 28 / 38 / 46 m³/h
Leistungsaufnahme: 2 / 2 / 3 / 4 W
Abmessungen der Blende (innen):
200 x 200 x 45 mm
Technische Daten zur Bestimmung der
Energieeffizienzklasse (ErP-Label):
Lüftung:
Spezifische Energieverbrauchsklasse
- Handsteuerung: A
- Zeitsteuerung: A
- Zentrale Bedarfssteuerung:
-
- Steuerung nach örtlichem Bedarf:
-
Spezifischer Energieverbrauch (SEV) bei
kaltem Klima
- Handsteuerung: -74 kWh/(qm*a)
- Zeitsteuerung: -75 kWh/(qm*a)
- Zentrale Bedarfssteuerung:
- kWh/(qm*a)
- Steuerung nach örtlichem Bedarf:
- kWh/(qm*a)
Spezifischer Energieverbrauch (SEV) bei
durchschnittlichem Klima
- Handsteuerung: -38 kWh/(qm*a)
- Zeitsteuerung: -39 kWh/(qm*a)
- Zentrale Bedarfssteuerung:
- kWh/(qm*a)
- Steuerung nach örtlichem Bedarf:
- kWh/(qm*a)
Spezifischer Energieverbrauch (SEV) bei
warmen Klima
- Handsteuerung: -15 kWh/(qm*a)
- Zeitsteuerung: -15 kWh/(qm*a)
- Zentrale Bedarfssteuerung:
- kWh/(qm*a)
- Steuerung nach örtlichem Bedarf:
- kWh/(qm*a)
Technische Daten nach ErP
- Höchster Luftvolumenstrom:
46 m³/h
- Schallleistungspegel LWA:
42 dB(A)
- Allgemeine Typologie:
Zwei-Richtung-Lüftungsgerät
- Wärmerückgewinnungssystem:
rekuperativ
- Temperaturänderungsgrad der WRG:
0,83
Bestell-Nr.: Z014868
Merkmale
Angaben ohne Gewähr!
| Kernrohr-Durchmesser | 162 mm |
| Luftvolumenstrom | 45 m3/h |
| Produkttyp Vertrieb | H00E A45 |
| Schutzart | IP42 |
| Breite | 200 mm |
| Höhe | 200 mm |
| Energieträger | Luft |
| Montageart | wandhängend |
| Tiefe | 45 mm |
| Wärmebereitstellungsgrad (Wärme- und Feuchterückgewinnung) | 91 % |
| Wärmerückgewinnung bis | 91 % |
| Art des Wärmetauschers | Kreuz-Gegenstrom |
