Viessmann Vitovent 050-D Typ H20E A43 dezentrales Lüftungsgerät Fertigstellungsset
Artikelnummer:
EAN:
SKU:
Z015395
64013
* inkl. ges. MwSt. - Versandkostenfrei innerhalb Deutschlands
Viessmann Vitovent 050-D, Typ H20E A43 dezentrales Lüftungsgerät, Fertigstellungsset
Hierbei handelt es sich um ein Fertigstellungsset. Dies beinhaltet den Ventilator sowie den Wärmetauscher und die Innenabdeckung. Das weitere benötigte Zubehör finden sie unten. Gerne stellen wir Ihnen ein Komplettsystem nach Ihren Anforderungen zusammen.

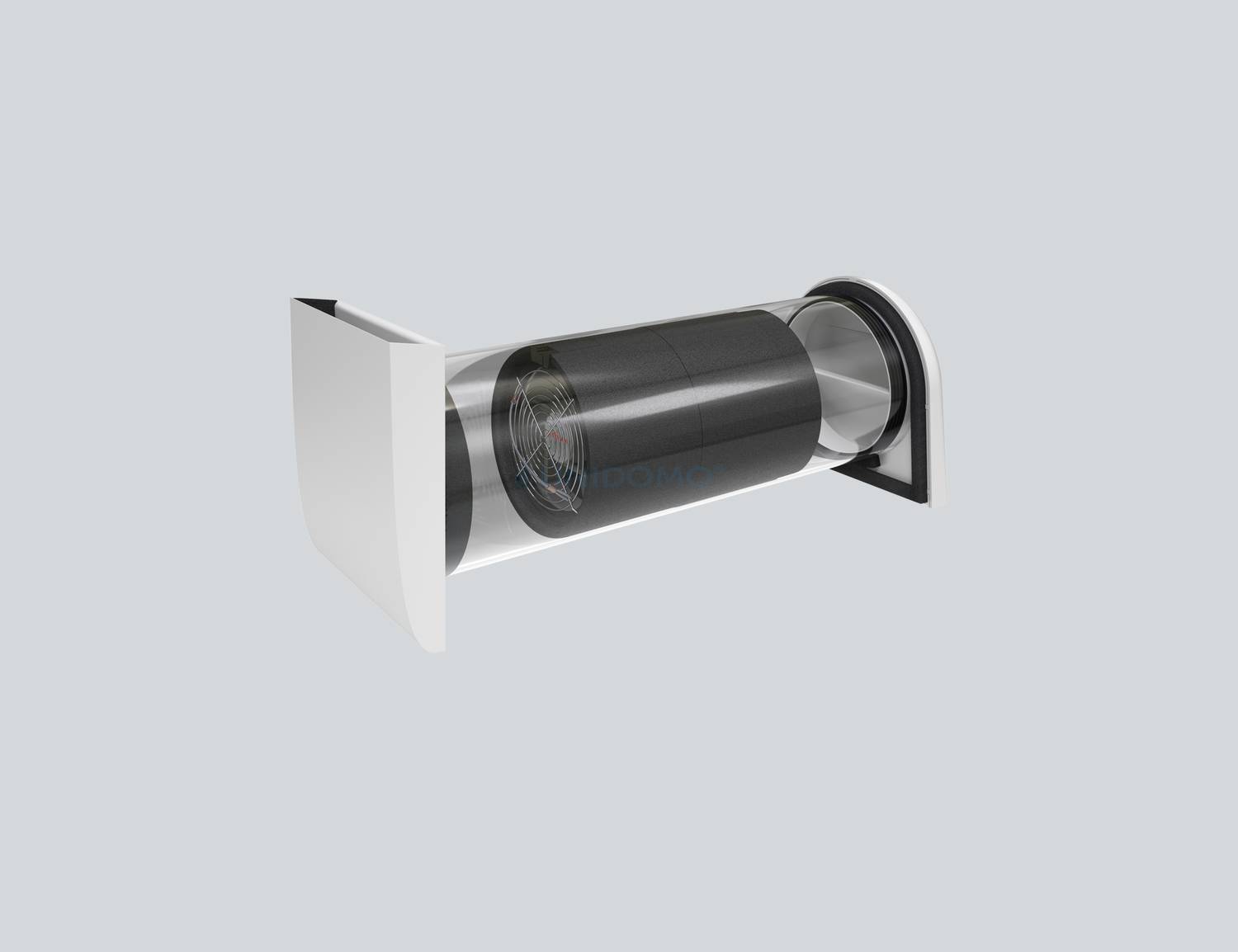

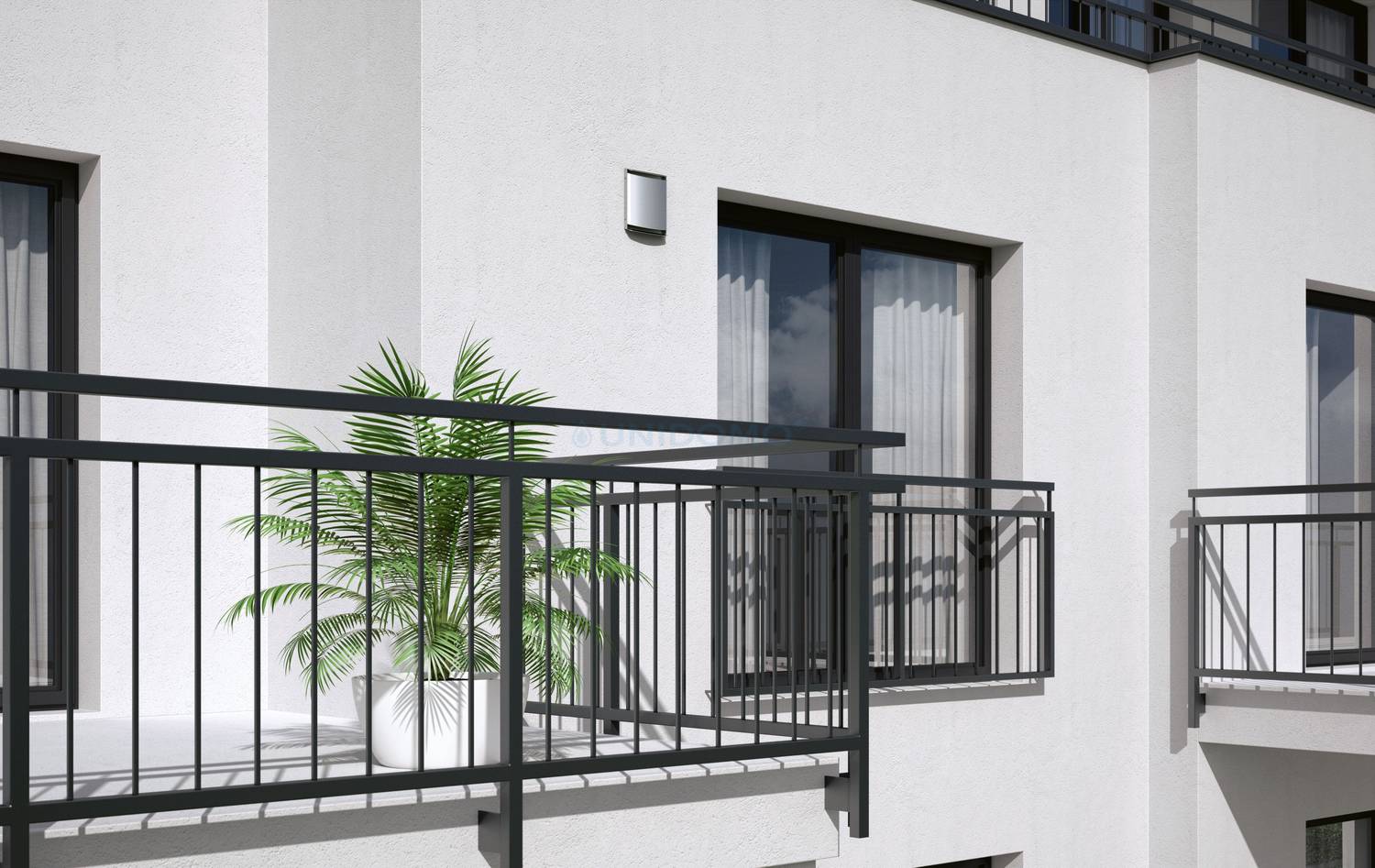

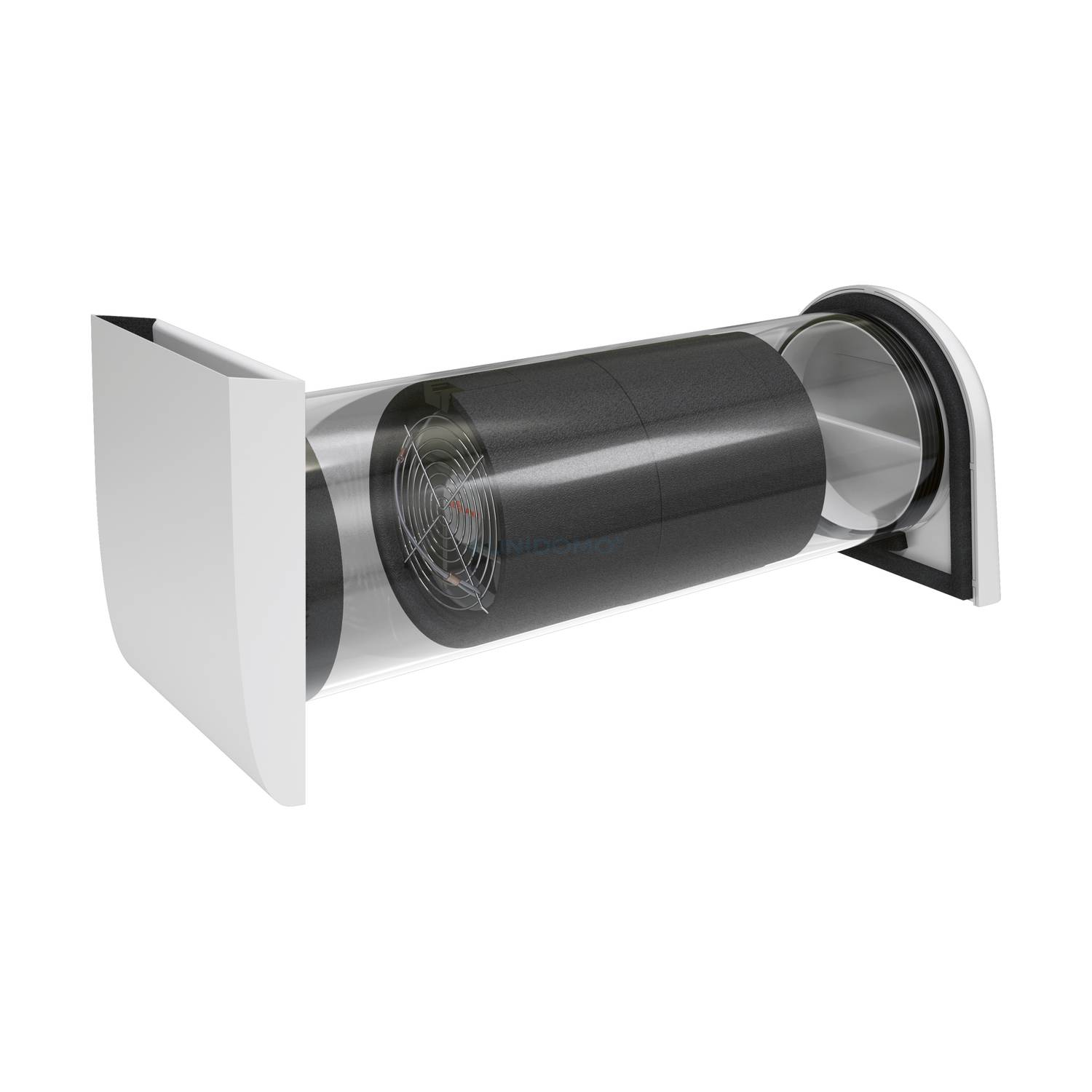

Fertigstellungsset für dezentrales Wohnraumlüftungsgerät mit Wärme- und Feuchterückgewinnung. Wirkprinzip: Betrieb mit Richtungswechsel über Keramikwärmespeicher. Das Gerät wird mit Hilfe einer runden Wandhülse (Zubehör) direkt in der Außenwand ohne Luftverteilsystem installiert und eignet sich so besonders für die Modernisierung. Der 2-teilige Aufbau von Wandhülse und Gerät ermöglicht die zeitlich versetzte Installation der Wandhülse in der Außenwand und des Geräts.
Vorteile auf einen Blick
- Maximaler Luftvolumenstrom 43 m³/h
- Energiekosteneinsparung durch Wärmerückgewinnung
- Zuverlässiger Feuchteschutz , ohne regelmäßig das Fenster öffnen zu müssen.
- Geräusch- und strömungsoptimierte Innen- und Außenwandblende
- Einfache Bedienung mit Touch- oder LED-Bedieneinheit
- Individuelle Steuerung des Luftwechsels in Lüftungszonen
- Durchlüftungsmodus für die Kühlung in der Sommernacht
- Einfache Installation mit Standard-Kernbohrung Ø 162 mm
- Installation in zwei Schritten mit Rohbau- und Fertigstellungsset
- Verdrehsichere Anschlüsse
- Werkzeuglose Wartung vom Wohnraum aus
- BUS-System
- einfache, ring- und sternförmige Verkabelung
Funktionsweise der Wärmerückgewinnung
Die Vitovent 050-D Geräte arbeiten immer paarweise wobei ein Gerät verbrauchte Luft abführt und eines Frischluft zuführt, das abführende Gerät nimmt hierbei über den Wärmetauscher Wärme aus der Abluft auf. Nach circa 50 - 70 Sekunden wechseln die Geräte die Laufrichtung, und der Wärmetauscher gibt nun die Wärme an die frishe Zuluft ab. Durch die so erbrachte Wärmerückgewinnung von bis zu 90 % sparen Sie Heizkosten ein.

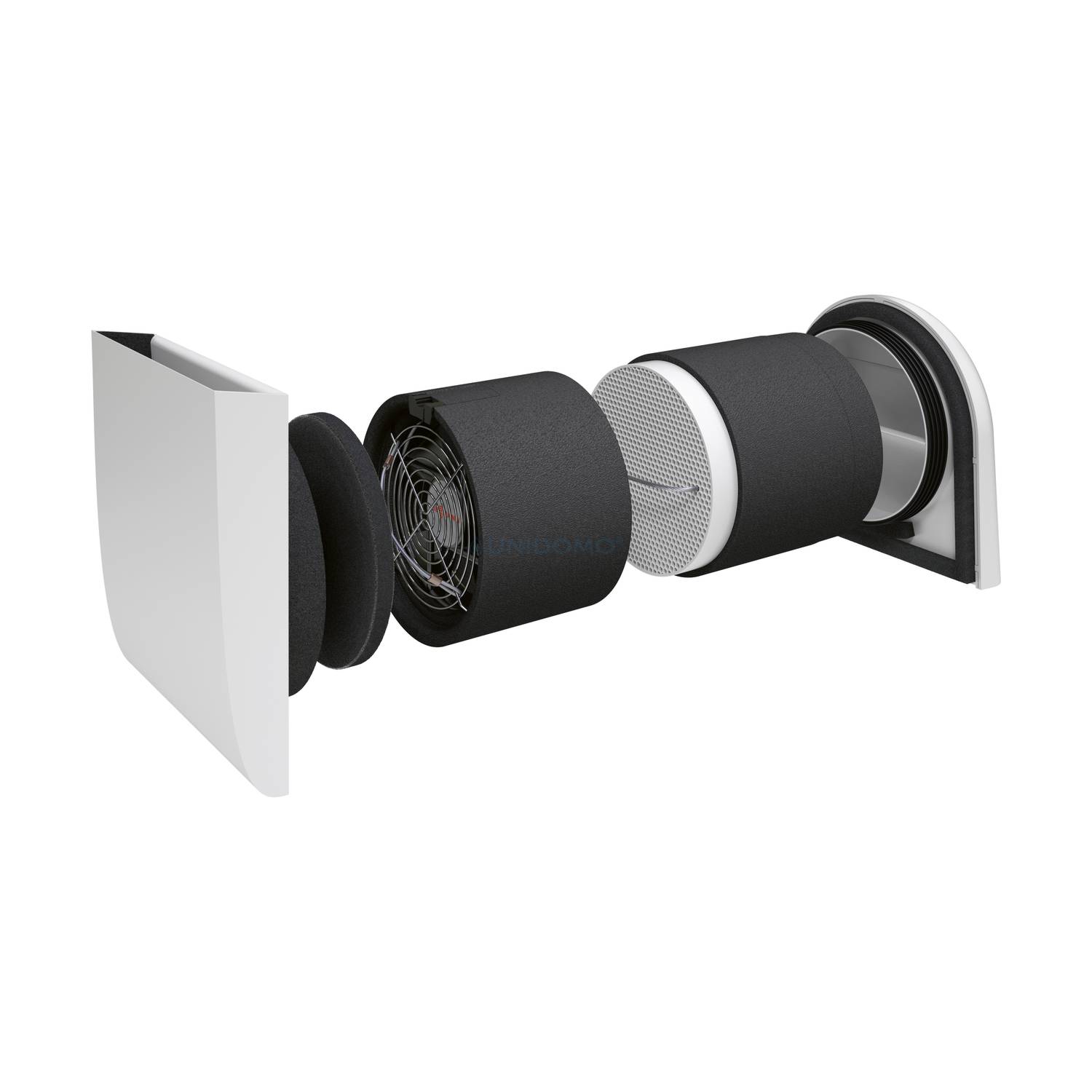

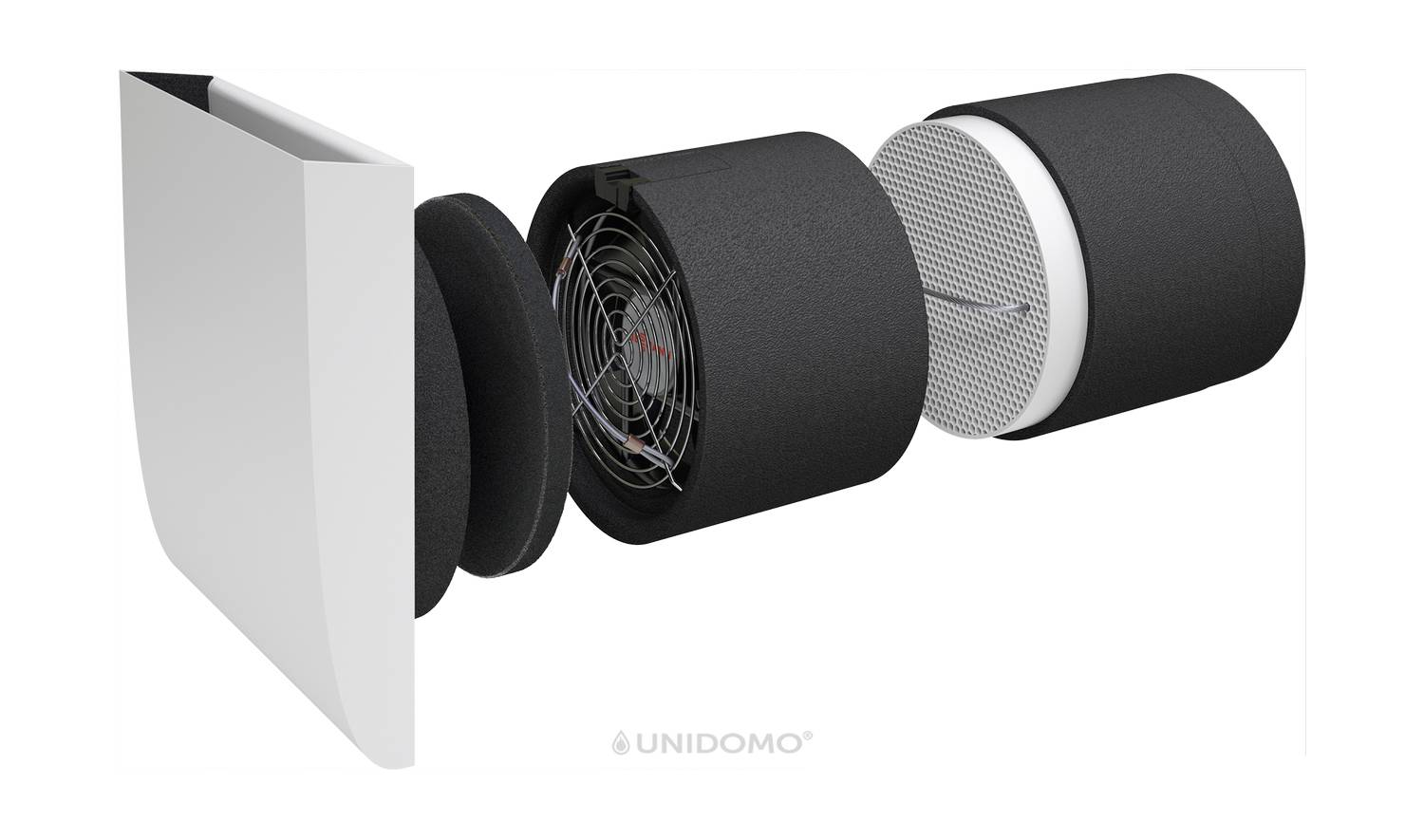

Lieferumfang
- 1 x Lüftereinheit zur Wandmontage
- 1 x Ventilator
- 1 x Wärmespeicher (Keramik)
- 1 x Formschöne, schalloptimierte Innenblende (Kunststoff (ASA), weiß)
- 1 x Filter (G3)
Benötigtes Zubehör als Installationsvoraussetzung
- Wandhülse 500 mm oder 700 mm (ZK02707, ZK02708)
- Bedienteil (ZK02952, ZK04640)
- Netzteil Unterputz oder Hutschiene (ZK02954, ZK02953)
- Außenwandblende weiß, Kunststoff (ZK03627)
- Paarweise Anordnung empfohlen
Technische Daten
Vitovent 050-D H20E A43
| Lüftungsstufen | Grundstufe 1 | Reduziert Stufe 2 | Normal Stufe 3 | Intensiv Stufe 4 | |
| Luftvolumenströme | |||||
| - Eco-Modus/Durchlüften bei paarweisem Betrieb | m³/h | 16 | 22 | 30 | 43 |
| Wärmebereitstellungsgrad | % | max. 90 | max. 90 | max. 90 | max. 90 |
| Schalltechnische Daten | |||||
| - Schall-Leistngspegel | dB(A) | 32 | 43 | 52 | 52 |
| - Schalldruckpegel | dB(A) | 14 | 20 | 27 | 35 |
| Elektrische Werte | |||||
| - Elektrische Leistungsaufnahme | W | 0,9 | 1,1 | 1,6 | 2,8 |
| - Nennspannung | V | 12 | 12 | 12 | 12 |
| Schutzart | IP22 | IP22 | IP22 | IP22 | |
| Ventilator | Axial | Axial | Axial | Axial | |
| Effizienz (DIBt) | |||||
| - Wärmebereitstellungsgrad, korrigiert | % | 82 | 82 | 82 | 82 |
| -Spezifische elektrische Leistungsaufnahme | W/(m³/h) | 0,14 | 0,14 | 0,14 | 0,14 |
| - Elektrisches Wirkverhältnis | > 10 | > 10 | > 10 | > 10 | |
| Zulässige Temperaturen | |||||
| - Aussenlufttemperatur | °C | -20 bis 40 | -20 bis 40 | -20 bis 40 | -20 bis 40 |
| - Raumlufttemperatur | °C | 15 bis 35 | 15 bis 35 | 15 bis 35 | 15 bis 35 |
| Zulässige Raumluftfeuchte | |||||
| - Absolute Feuchtigkeit | g/kg | < 12 | < 12 | < 12 | < 12 |
| - Dauerhaft | % | < 70 | < 70 | < 70 | < 70 |
| - Kurzzeitig | % | < 90 | < 90 | < 90 | < 90 |
| Abmessungen | |||||
| Min. Wandstärke | mm | Siehe | Daten | Aussenwand- | blende |
| Innenwandblende | |||||
| - Breite | mm | 190 | 190 | 190 | 190 |
| - Höhe | mm | 214 | 214 | 214 | 214 |
| - Tiefe | mm | 40 | 40 | 40 | 40 |
| Material, Farbe | Kunststoff | ASA | weiß | ||
| Gewicht | kg | 4,6 | 4,6 | 4,6 | 4,6 |
Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung müssen von autorisierten Fachbetrieben (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) durchgeführt werden.
Installationshinweis 400V:
Bei elektrischen Geräten mit einem Anschlusswert von 400V ist ein Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Installation darf nur durch einen eingetragenen Fachhandwerksbetrieb vorgenommen werden und vor einer Erstinstallation ist die Zustimmung des jeweiligen Netzbetreibers einzuholen.
WEEE-Registrierungsnummer DE58723830
EU Verantwortliche Person
- Energiekosteneinsparung durch Wärmerückgewinnung
- Zuverlässiger Feuchteschutz, ohne regelmäßig das Fenster öffnen zu müssen.
- Einfache Bedienung mit Drehregler oder mit Großtasten
- Durchlüftungsmodus für die Kühlung in der Sommernacht
- Installation in zwei Schritten mit Rohbau- und Fertigstellungsset
- Sternförmige Verkabelung
- Verdrehsichere Anschlüsse
- 1 Lüftereinheit zur Wandmontage
- Ventilator
- Wärmespeicher (Keramik)
- Formschöne Innenblende aus Kunststoff (ASA), Farbe: Weiß
- Filter G3
- Wandhülse (Zubehör)
- Bedienteil (Zubehör)
- Netzteil Unterputz oder Hutschiene (Zubehör)
- Paarweise Anordnung
Artikelbeschreibung
Angaben ohne Gewähr!
Viessmann Vitovent 050-D Typ H20E A43
| Typ | H20E A43 |
Fertigstellungsset für dezentrales Wohnraumlüftungsgerät mit Wärme- und Feuchterückgewinnung
Wirkprinzip: Betrieb mit Richtungswechsel über Keramikwärmespeicher. Das Gerät wird mit Hilfe einer runden Wandhülse (Zubehör) direkt in der Außenwand ohne Luftverteilsystem installiert und eignet sich so besonders für die Modernisierung. Der 2-teilige Aufbau von Wandhülse und Gerät ermöglicht die zeitlich versetzte Installation der Wandhülse in der Außenwand und des Geräts.
Lieferumfang:
Installationsvoraussetzung:
Mindest- und empfohlene Wandstärke variiert mit eingesetzter Wandhülse (Zubehör).
| Anzahl Lüftungsstufen | 4 | |
| Luftvolumenstrom | 16 / 22 / 30 / 43 | m³/h |
| Leistungsaufnahme | 1 / 1 / 2 / 3 | W |
| Abmessungen der Innenwandblende (B x H x T) | 190 x 214 x 40 | mm |
| Technische Daten zur Bestimmung der Energieeffizienzklasse (ErP-Label) | ||
| Lüftung | ||
| Handsteuerung | A | |
| Zeitsteuerung | - | |
| Zentrale Bedarfssteuerung | A | |
| Steuerung nach örtlichem Bedarf | - | |
| Handsteuerung | -80 | kWh/(m²*a) |
| Zeitsteuerung | - | kWh/(m²*a) |
| Zentrale Bedarfssteuerung | -83 | kWh/(m²*a) |
| Steuerung nach örtlichem Bedarf | - | kWh/(m²*a) |
| Handsteuerung | -39 | kWh/(m²*a) |
| Zeitsteuerung | - | kWh/(m²*a) |
| Zentrale Bedarfssteuerung | -41 | kWh/(m²*a) |
| Steuerung nach örtlichem Bedarf | - | kWh/(m²*a) |
| Handsteuerung | -15 | kWh/(m²*a) |
| Zeitsteuerung | - | kWh/(m²*a) |
| Zentrale Bedarfssteuerung | -17 | kWh/(m²*a) |
| Steuerung nach örtlichem Bedarf | - | kWh/(m²*a) |
| Höchster Luftvolumenstrom | 43 | m³/h |
| Schallleistungspegel LWA | 43 | dB(A) |
| Allgemeine Typologie | Zwei-Richtung-Lüftungsgerät | |
| Wärmerückgewinnungssystem | regenerativ | |
| Temperaturänderungsgrad der WRG | 0,83 |
Datanorm Ausschreibungstext
Angaben ohne Gewähr!
VIESSMANN Vitovent 050-D
Typ: H20E A43
- Energiekosteneinsparung durch
Wärmerückgewinnung
- Zuverlässiger Feuchteschutz, ohne
regelmäßig das Fenster öffnen zu
müssen.
- Einfache Bedienung mit Drehregler oder
mit Großtasten
- Durchlüftungsmodus für die Kühlung in
der Sommernacht
- Installation in zwei Schritten mit
Rohbau- und Fertigstellungsset
- Sternförmige Verkabelung
- Verdrehsichere Anschlüsse
Fertigstellungsset für dezentrales
Wohnraumlüftungsgerät mit Wärme- und
Feuchterückgewinnung
Wirkprinzip: Betrieb mit
Richtungswechsel über
Keramikwärmespeicher. Das Gerät wird mit
Hilfe einer runden Wandhülse (Zubehör)
direkt in der Außenwand ohne
Luftverteilsystem installiert und eignet
sich so besonders für die
Modernisierung. Der 2-teilige Aufbau von
Wandhülse und Gerät ermöglicht die
zeitlich versetzte Installation der
Wandhülse in der Außenwand und des
Geräts.
Lieferumfang:
- 1 Lüftereinheit zur Wandmontage
- Ventilator
- Wärmespeicher (Keramik)
- Formschöne Innenblende aus Kunststoff
(ASA), Farbe: Weiß
- Filter G3
Installationsvoraussetzung:
- Wandhülse (Zubehör)
- Bedienteil (Zubehör)
- Netzteil Unterputz oder Hutschiene
(Zubehör)
- Paarweise Anordnung
Mindest- und empfohlene Wandstärke
variiert mit eingesetzter Wandhülse
(Zubehör).
Technische Angaben
Anzahl Lüftungsstufen: 4
Luftvolumenstrom: 16 / 22 / 30 / 43 m³/h
Leistungsaufnahme: 1 / 1 / 2 / 3 W
Abmessungen der Innenwandblende (B x H x
T): 190 x 214 x 40 mm
Technische Daten zur Bestimmung der
Energieeffizienzklasse (ErP-Label):
Lüftung:
Spezifische Energieverbrauchsklasse
- Handsteuerung: A
- Zeitsteuerung: -
- Zentrale Bedarfssteuerung:
A
- Steuerung nach örtlichem Bedarf:
-
Spezifischer Energieverbrauch (SEV) bei
kaltem Klima
- Handsteuerung: -80 kWh/(qm*a)
- Zeitsteuerung: - kWh/(qm*a)
- Zentrale Bedarfssteuerung:
-83 kWh/(qm*a)
- Steuerung nach örtlichem Bedarf:
- kWh/(qm*a)
Spezifischer Energieverbrauch (SEV) bei
durchschnittlichem Klima
- Handsteuerung: -39 kWh/(qm*a)
- Zeitsteuerung: - kWh/(qm*a)
- Zentrale Bedarfssteuerung:
-41 kWh/(qm*a)
- Steuerung nach örtlichem Bedarf:
- kWh/(qm*a)
Spezifischer Energieverbrauch (SEV) bei
warmen Klima
- Handsteuerung: -15 kWh/(qm*a)
- Zeitsteuerung: - kWh/(qm*a)
- Zentrale Bedarfssteuerung:
-17 kWh/(qm*a)
- Steuerung nach örtlichem Bedarf:
- kWh/(qm*a)
Technische Daten nach ErP
- Höchster Luftvolumenstrom:
43 m³/h
- Schallleistungspegel LWA:
43 dB(A)
- Allgemeine Typologie:
Zwei-Richtung-Lüftungsgerät
- Wärmerückgewinnungssystem:
regenerativ
- Temperaturänderungsgrad der WRG:
0,83
Bestell-Nr.: Z015395
Merkmale
Angaben ohne Gewähr!
| Kernrohr-Durchmesser | 162 mm |
| Luftvolumenstrom | 43 m3/h |
| Produkttyp Vertrieb | H20E A43 |
| Schutzart | IP42 |
| Breite | 190 mm |
| Höhe | 214 mm |
| Energieträger | Luft |
| Montageart | wandhängend |
| Tiefe | 40 mm |
| Wärmebereitstellungsgrad (Wärme- und Feuchterückgewinnung) | 90 % |
| Wärmerückgewinnung bis | 90 % |
| Art des Wärmetauschers | Kreuz-Gegenstrom |
"
