TECE drainpoint S 114 Bodenablauf Duschablauf 10x10 cm mit Seal System

Datanorm Ausschreibungstext
Angaben ohne Gewähr!

TECEdrainpoint S 122 Ablaufset Norm mit
Seal System Universalflansch und
Edelstahlrostrahmen
Bodenablaufset TECEdrainpoint S 122
waagerecht, Norm, DN 50,
Edelstahlrostrahmen mit Edelstahlrost
und 2-stufigem
Membran-Geruchsverschluss.
- Ablaufkörper DN 50 waagerecht, Norm,
aus Kunststoff (PP)
- mit Universalflansch zur Anbindung von
Verbundabdichtungen entsprechend DIN
18534 oder Klemmflanschverbindungen
- mit Kugelgelenk
- mit seitlichem Zulauf DN 40inklusive
Verschlussstopfen
- mit herausnehmbarem 2-stufigem
Membran-Geruchsverschluss
- 50 mm Sperrwasser gem. EN 1253 und
zusätzliche Dichtlippenmembran
- Aufsatzstück aus Kunststoff (ABS) und
O-Ring Dichtung
- Rostrahmen aus gezogenem Edelstahl,
Werkstoff 1.4301 (304), für
Rostabmessungen 100 x 100 mm
- TECEdrainpoint S Designrost aus
gezogenem Edelstahl, Werkstoff 1.4301
(304), Abmessung 100 x 100 mm,
Oberfläche poliert, Belastungsklasse K3
(belastbar bis 300 kg)
Ablaufleistung nach EN 1253 bei 10/20 mm
Stauhöhe über Rost:
- bei minimaler Höhe des Aufsatzstückes:
0,54/0,85 l/s
- bei maximaler Höhe des Aufsatzstückes:
0,71/1,35 l/s
Auslieferunginklusive
Bauzeitschutzdeckel, Bauzeitschutzfolie
und Montageanleitung.
Bestell-Nr.: 3601202

Merkmale
Angaben ohne Gewähr!

Material: Kunststoff
Abnehmbare Wasserfalle: Ja
Materialqualität Bodenablauf: Polypropylen (PP)
Volumen Sandfalle: -
Gitter arretierbar: -
Form des Gitters: rechteckig
Art der Geruchsdichtung: flüssig
Mit Klemmring für Vinylboden: Nein
Schließbar: Nein
Material des Gitters: rostfreier Stahl
KOMO-Prüfsiegel: -
Anschluss: Steckmuffe
Material Bodenabfluss: Kunststoff
Höhe Wasserverschluss: 50
Höhenverstellbar: Ja
Ablaufleistung: 1.35
Einstellbares Aufsatzstück: Ja
Gesamthöhe: 184
Mit Gitter: Ja
Rohraußendurchmesser: 50
Werkstoffgüte des Gitters: Edelstahl 304 (1.4301)
Geeignet für Betonboden: Ja
Richtung Auslass: horizontal
Geeignet für die Anwendung von wasserdichter Membran unter Fliesenboden: Ja
Nenninnendurchmesser: DN 50
Geeignet für Vinylboden: Nein
Geeignet für beschichteten Boden: Nein
Verbreiterten Dichtungsflansch: Ja
Gitterhöhe: -
Durchmesser Gitter: -
Gitterlänge: 100
Breite Gitter: 100
Winkel schräger Auslass: -
Gesamtlänge: 280
Oberflächenschutzgitter: anodisiert/eloxiert
Mit Sandfänger / Sandfalle: -
Breite gesamt: 252
Mit Siphon: Ja
Belastung Gitter: 3
Serie: TECEdrainpoint
Herkunftsland: CN
Haltbarkeitszeitraum: 99
Exportfähig: Ja
Gefahrgut: Nein
LICID-Nummer: DE4552691566854
Entsorgungsdienstleister: INTERSEROH

Artikelbeschreibung
Angaben ohne Gewähr!

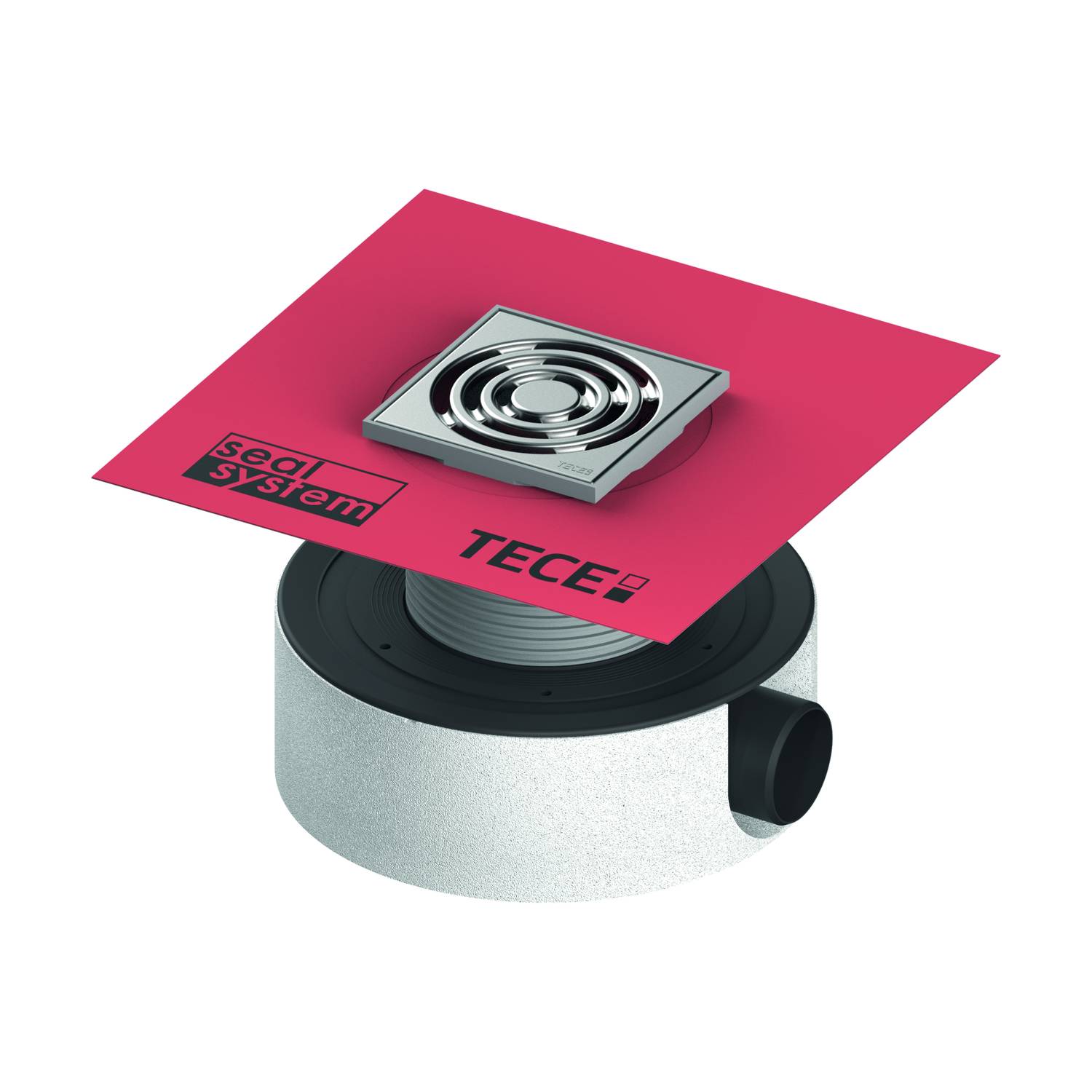

TECEdrainpoint S 114 Ablaufset superflach mit werkseitig angebrachter Seal System Dichtmanschette
Bodenablaufset TECEdrainpoint S 114 waagerecht, superflach DN 50, mit schallentkoppelndem Montageelement, Aufsatzstück mit Kunststoff Rostrahmen und werkseitig befestigter Seal System Dichtmanschette.

Bestehend aus:

• Ablaufkörper DN 50 waagerecht superflach aus Kunststoff (PP), mit Klemmflansch zum Anschluss von Abdichtungsbahnen aus Kunststoff oder Elastomeren
• reduzierte Sperrwasserhöhe = 27 mm
• mit herausnehmbarem 2-stufigem Membran-Geruchsverschluss
• Montageelement mit Befestigungsmitteln zur schallentkoppelten Montage auf der Rohbetondecke
• Aufsatzstück mit Rostrahmen aus Kunststoff (ABS) mit werkseitig befestigter Dichtmanschette mit Seal System zur Anbindung von Verbundabdichtungen entsprechend DIN 18534
• TECEdrainpoint S Designrost aus gezogenem Edelstahl, Werkstoff 1.4301 (304), Abmessung 100 x 100 mm, Oberfläche poliert, Belastungsklasse K3 (belastbar bis 300 kg)
• Schalungselement aus EPS als Platzhalter für das Aufsatzstück zur Nutzung während der Erstellung des Estrichs.
• Für Bodenbeläge von 8 bis 25 mm (inkl. Kleberbett)

• bei minimaler Höhe des Aufsatzstückes: 0,47/0,54 l/s
• bei maximaler Höhe des Aufsatzstückes: 0,65/0,88 l/s

Verwendungshinweis
Angaben ohne Gewähr!
Bitte separat bestellen:

• Pressringset und Dichtfolienzuschnitt zur Ausführung von Klemmflanschverbindungen (optional)
