Kermi Hydrobox eco Regelungseinheit für x-change dynamic eco S / M / L Wärmepumpe

Kermi Hydrobox eco Hydraulik- und Regelungseinheit für x-change dynamic eco S / M / L Wärmepumpe

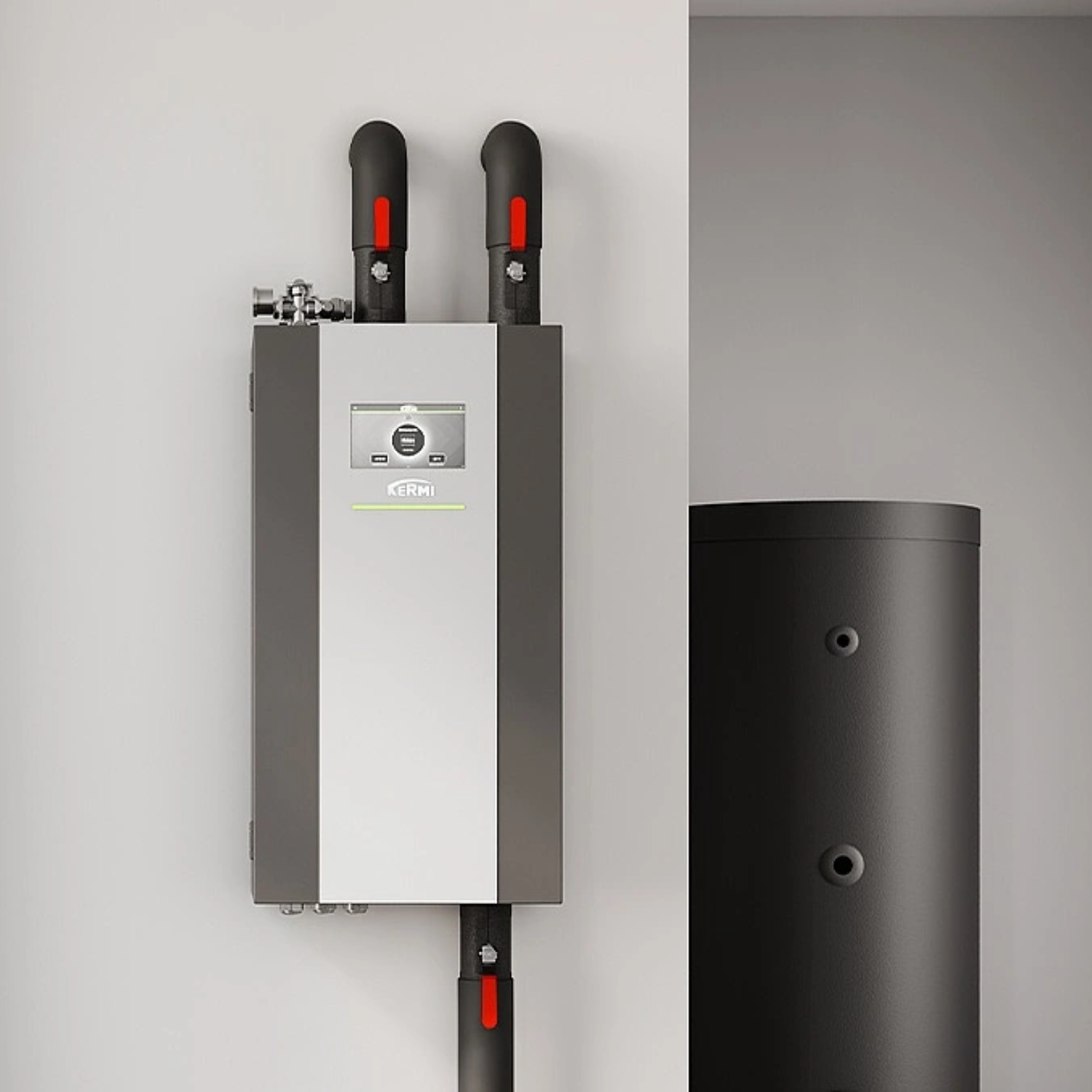

Die Kermi Hydrobox eco ist die zentrale Regel-, Steuer- und Hydraulikeinheit für die x-change dynamic eco S / M / L Wärmepumpen. Sie bildet die Schnittstelle zwischen Wärmepumpe und Pufferspeichersystem und übernimmt die Bereitstellung sowie Verteilung der Wärmeenergie im Heizsystem.

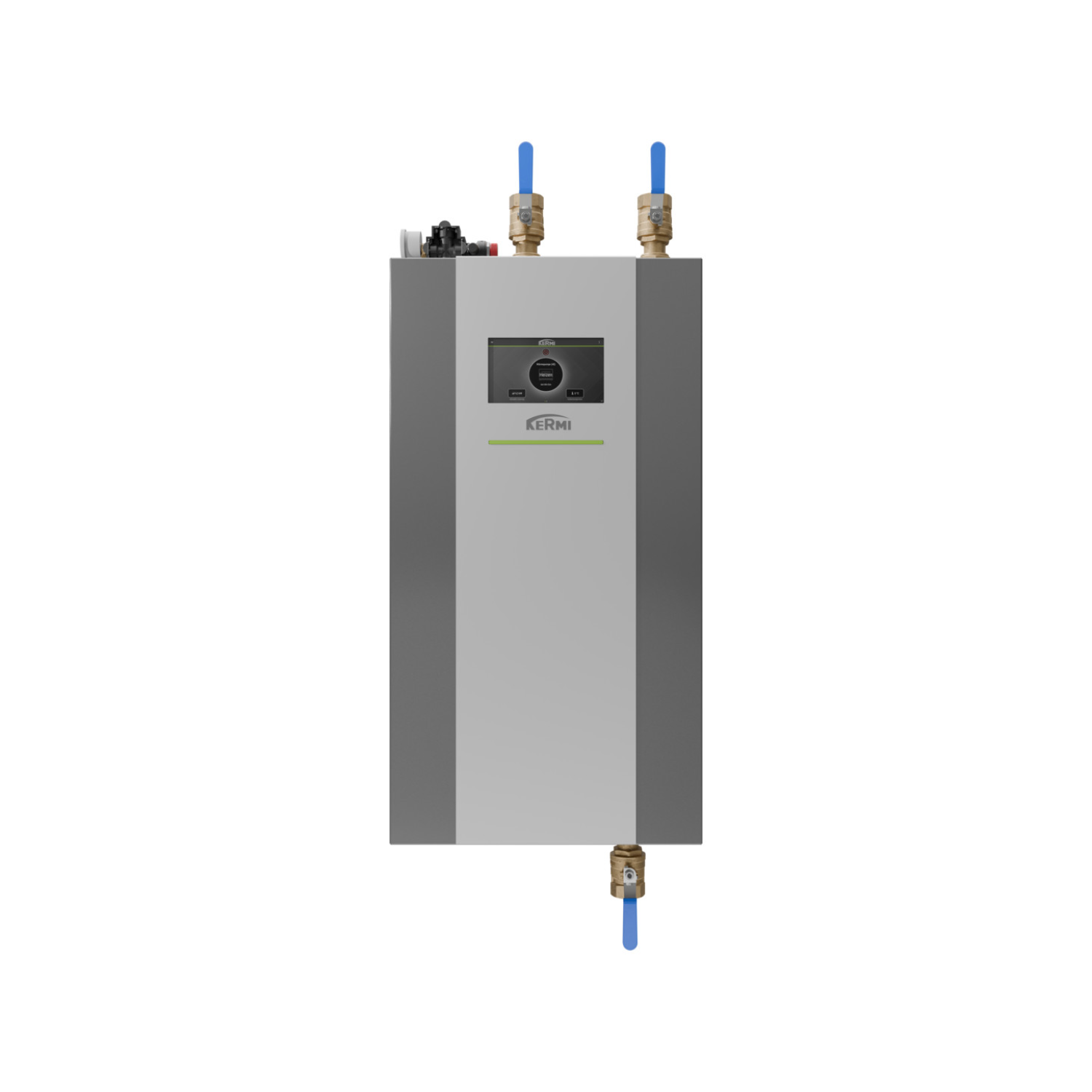

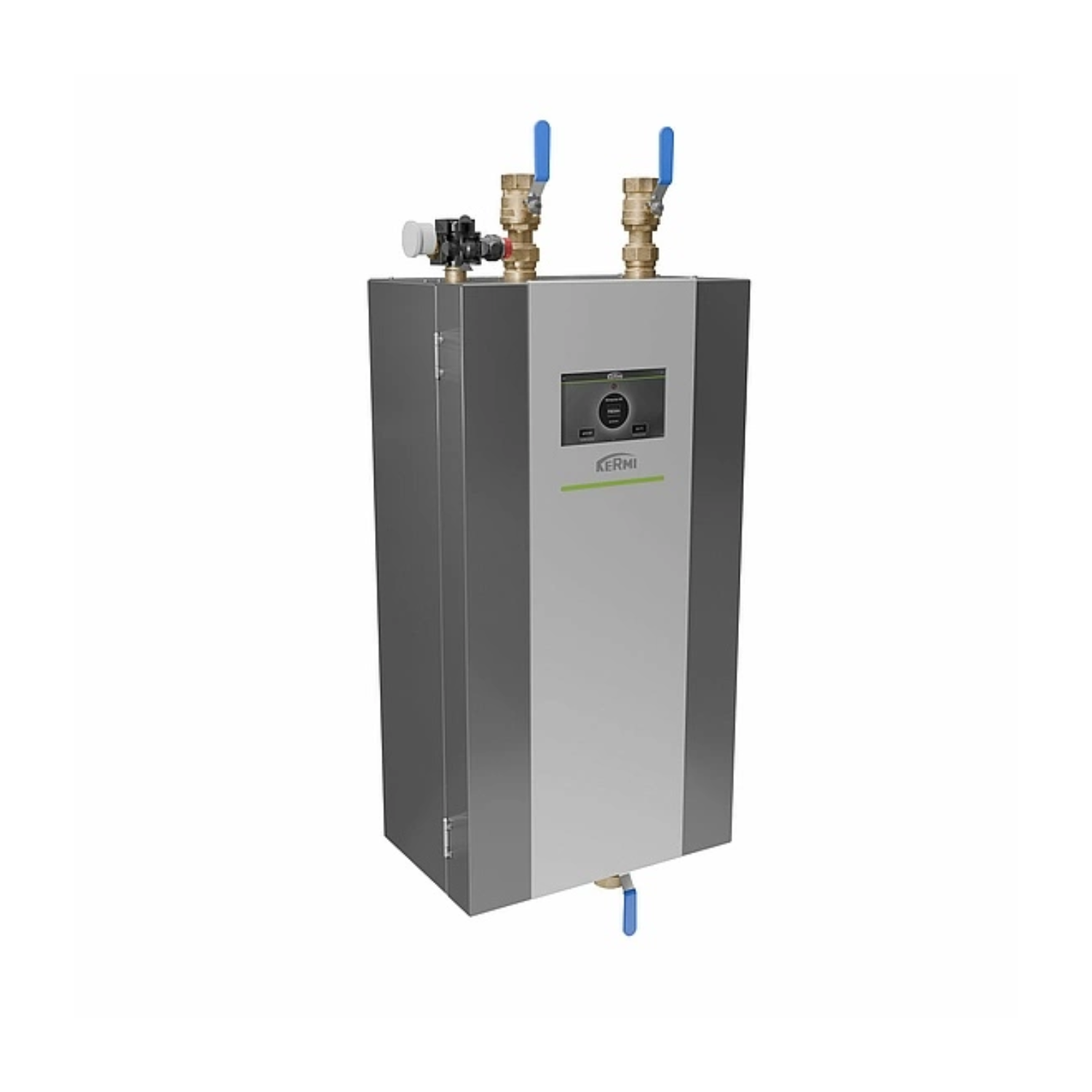

Im robusten Metallgehäuse sind alle wichtigen Komponenten für den Betrieb einer x-change dynamic eco Wärmepumpe integriert. Dazu gehören die x-center pro Wärmepumpenregelung, eine PWM-gesteuerte Speicherladepumpe, ein 3-Wege-Umschaltventil und ein elektrischer Durchlauferhitzer mit 9 kW als Zusatzheizung.

Ihre Vorteile auf einen Blick

• Passend für x-change dynamic eco S / M / L: zentrale Inneneinheit für Kermi eco Wärmepumpen
• Regelung und Hydraulik in einem Gerät: kompakte Schnittstelle zwischen Wärmepumpe und Pufferspeicher
• Integrierte x-center pro Regelung: 7" Touch-Farbdisplay mit intuitiver Menüführung
• Fernbedienung per Web oder App: ohne weiteres Zubehör fernwartungsfähig
• Smart Grid und Power to Heat: moderne Funktionen für intelligente Energienutzung integriert
• Elektronische Wärmemengenerfassung: zur transparenten Anlagenüberwachung
• Integrierte Hydraulik: Speicherladepumpe und 3-Wege-Umschaltventil bereits enthalten
• Elektrische Zusatzheizung: Durchlauferhitzer mit 9 kW im Hydraulikkreis integriert
• Vorverdrahtet ab Werk: reduziert den bauseitigen Verkabelungsaufwand deutlich
• Für Kühlbetrieb geeignet: diffusionsdichte Dämmung bis minimal 15 °C Systemtemperatur

Die passende Schnittstelle für x-change dynamic eco Wärmepumpen

Die Kermi Hydrobox eco wurde speziell für den Betrieb mit den x-change dynamic eco Luft/Wasser-Wärmepumpen entwickelt. Sie sorgt dafür, dass die von der Wärmepumpe erzeugte Wärme zuverlässig in das Pufferspeichersystem verteilt wird.

Dadurch entsteht eine saubere, kompakte und systemgerechte Verbindung zwischen Außeneinheit, Pufferspeicher und Heizkreisen. Das ist besonders praktisch, wenn eine montagefreundliche Lösung mit abgestimmten Kermi Komponenten gewünscht ist.

Integrierte x-center pro Regelung mit 7" Touch-Farbdisplay

Die integrierte x-center pro Wärmepumpenregelung bietet ein hochauflösendes, kapazitives 7" Touch-Farbdisplay. Die Bedienung erfolgt über selbsterklärende Icons und übersichtliche Anzeigeseiten.

Funktionen wie Smart Grid, Power to Heat und die elektronische Wärmemengenerfassung sind bereits integriert. Zusätzlich können weitere Kermi Geräte über Modbus eingebunden werden.

Die Regelung ist ohne weiteres Zubehör fernwartungsfähig. Das Wärmepumpensystem kann webbasiert oder per App komfortabel bedient werden.

Hydraulik mit Speicherladepumpe und 3-Wege-Umschaltventil

Die integrierte Hydraulik besteht aus einer PWM-gesteuerten Speicherladepumpe und einem 3-Wege-Umschaltventil. Damit wird das erwärmte Heizungswasser zuverlässig zu den angeschlossenen Pufferspeichern verteilt.

Die Speicherladepumpe vom Typ Grundfos UPM4XL 25-90 180 PWM arbeitet hocheffizient mit einem Energieeffizienzindex von EEI ≤ 0,2.

9 kW Durchlauferhitzer als Zusatzheizung

Als elektrische Zusatzheizung ist ein Durchlauferhitzer mit 9 kW direkt in den Hydraulikkreis integriert. Dieser kann das Wärmepumpensystem bei Bedarf unterstützen und trägt zur Betriebssicherheit der Anlage bei.

Besonders bei niedrigen Außentemperaturen oder erhöhtem Wärmebedarf kann eine integrierte Zusatzheizung ein wichtiger Bestandteil des Anlagenkonzepts sein.

Vorverdrahtet für geringen Installationsaufwand

Alle elektrischen Komponenten sind bereits ab Werk an der integrierten Regelung verdrahtet. Dadurch reduziert sich der bauseitige Verkabelungsaufwand auf ein Minimum.

Zur direkten Montage an die Hydrobox eco sind 3 Kugelhähne sowie eine Sicherheitsgruppe im Lieferumfang enthalten. Die Sicherheitsgruppe besteht aus Sicherheitsventil, Entlüfter und Manometer.

Anschlussmöglichkeiten für Heizkreise und Zirkulation

Die Hydrobox eco bietet Anschlussmöglichkeiten für bis zu 2 gemischte Heizkreise und eine Zirkulationspumpe. Dadurch lässt sich das Wärmepumpensystem flexibel an unterschiedliche Gebäudesituationen anpassen.

So können neben der Speicherbeladung auch weitere Funktionen im Heizungs- und Warmwassersystem sauber über die Regelung eingebunden werden.

Für Heizen und Kühlen geeignet

Die diffusionsdichte Dämmung der Hydrobox eco ermöglicht eine Kühlfunktion im System. Dabei ist eine minimale Systemtemperatur von 15 °C zu beachten.

Für den Kühlbetrieb muss das gesamte Speicher- und Verteilsystem entsprechend geeignet und fachgerecht geplant sein.

Kompatibilität

Die Kermi Hydrobox eco ist kompatibel mit folgenden Wärmepumpen der x-change dynamic eco Serie:

• Kermi x-change dynamic eco S
• Kermi x-change dynamic eco M
• Kermi x-change dynamic eco L

Lieferumfang

• Kermi Hydrobox eco
• Integrierte Wärmepumpenregelung x-center pro
• 7" Touch-Farbdisplay
• Speicherladepumpe Grundfos UPM4XL 25-90 180 PWM
• 3-Wege-Umschaltventil
• Elektrischer Durchlauferhitzer, 9 kW
• Sicherheitsgruppe mit 3 bar Sicherheitsventil, Entlüfter und Manometer
• 3 Kugelhähne zur direkten Montage an der Hydrobox eco
• Außentemperaturfühler
• 4 Temperaturfühler
• 2 Tauchhülsen DN 15

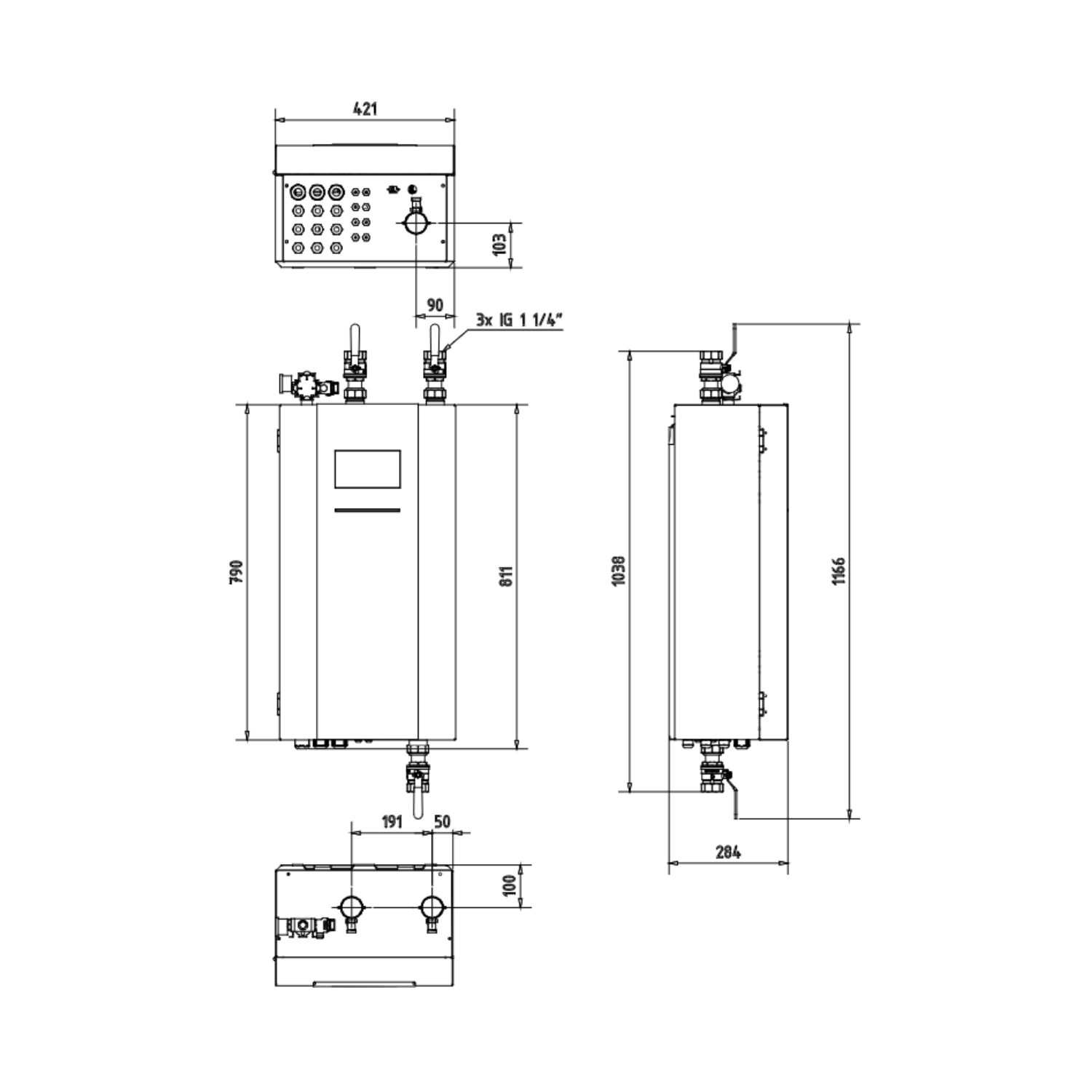

Technische Daten

Für wen ist die Kermi Hydrobox eco geeignet?

Die Kermi Hydrobox eco eignet sich für alle, die eine x-change dynamic eco Wärmepumpe systemgerecht mit einem Pufferspeichersystem verbinden möchten. Sie ist besonders sinnvoll, wenn Regelung, Hydraulik, Zusatzheizung und Sicherheitskomponenten kompakt in einer Inneneinheit zusammengeführt werden sollen.

Durch die integrierte x-center pro Regelung, die Vorverdrahtung ab Werk und die enthaltenen Hydraulikkomponenten ist die Hydrobox eco eine montagefreundliche Lösung für moderne Wärmepumpenanlagen im Neubau und in der Modernisierung.

FAQ zur Kermi Hydrobox eco

Wofür wird die Kermi Hydrobox eco verwendet?

Die Hydrobox eco dient als zentrale Regel-, Steuer- und Hydraulikeinheit zwischen x-change dynamic eco Wärmepumpe und Pufferspeichersystem.

Für welche Wärmepumpen ist die Hydrobox eco geeignet?

Sie ist für die Kermi x-change dynamic eco S, x-change dynamic eco M und x-change dynamic eco L Wärmepumpen vorgesehen.

Ist die x-center pro Regelung enthalten?

Ja, die x-center pro Wärmepumpenregelung ist integriert. Sie verfügt über ein 7" Touch-Farbdisplay und kann webbasiert oder per App bedient werden.

Welche Hydraulikkomponenten sind integriert?

Integriert sind eine PWM-gesteuerte Speicherladepumpe, ein 3-Wege-Umschaltventil und ein elektrischer Durchlauferhitzer mit 9 kW.

Ist eine Sicherheitsgruppe enthalten?

Ja, eine Sicherheitsgruppe mit 3 bar Sicherheitsventil, Entlüfter und Manometer ist im Lieferumfang enthalten.

Kann die Hydrobox eco für Kühlbetrieb genutzt werden?

Ja, die diffusionsdichte Dämmung ermöglicht eine Kühlfunktion im System bis zu einer minimalen Systemtemperatur von 15 °C.

Können weitere Heizkreise angebunden werden?

Ja, es besteht eine Anschlussmöglichkeit für bis zu 2 gemischte Heizkreise und eine Zirkulationspumpe.
