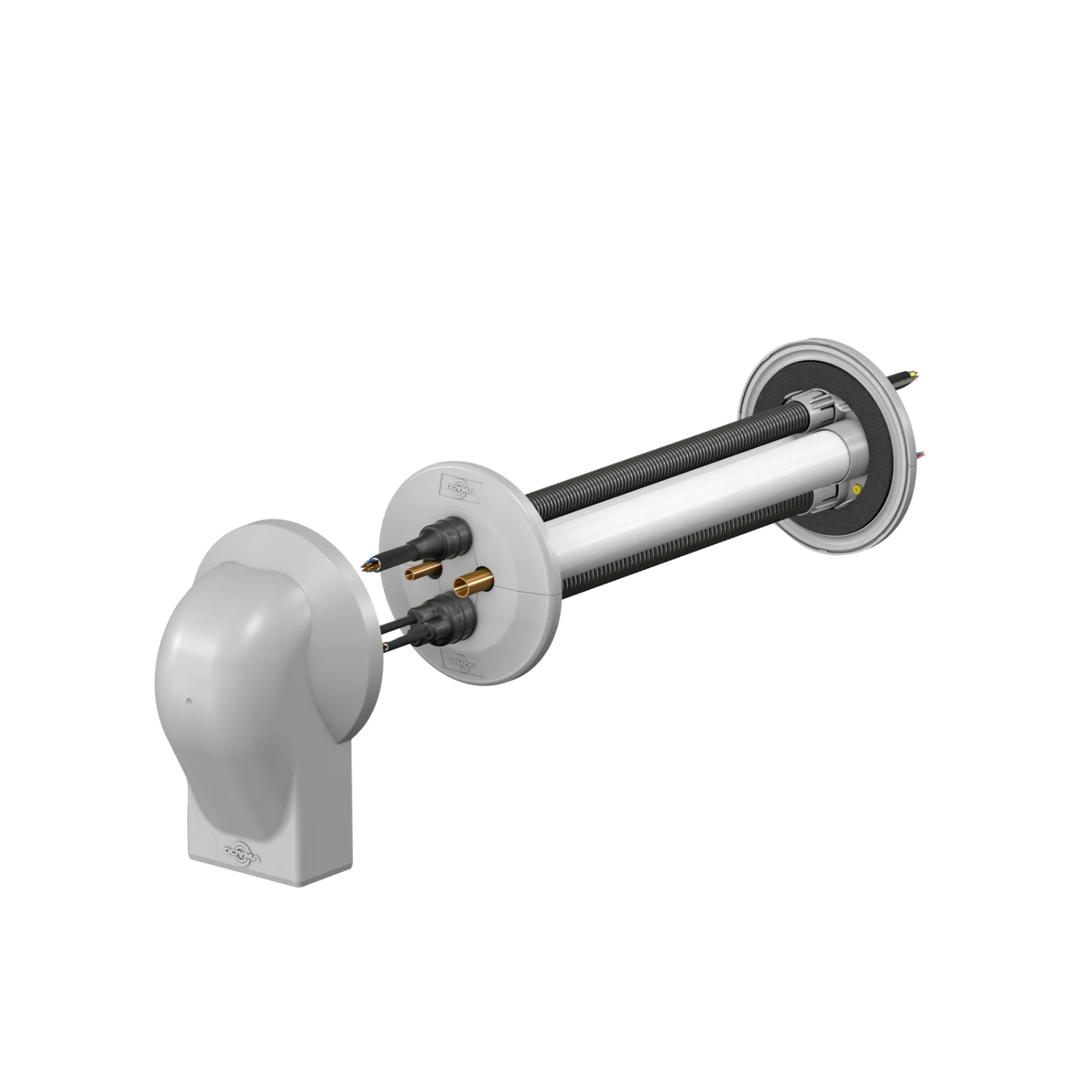

Die auf den Bildern dargestellte Wandabschlusskappe ist ein Zubehörartikel und muss separat bestellt werden!

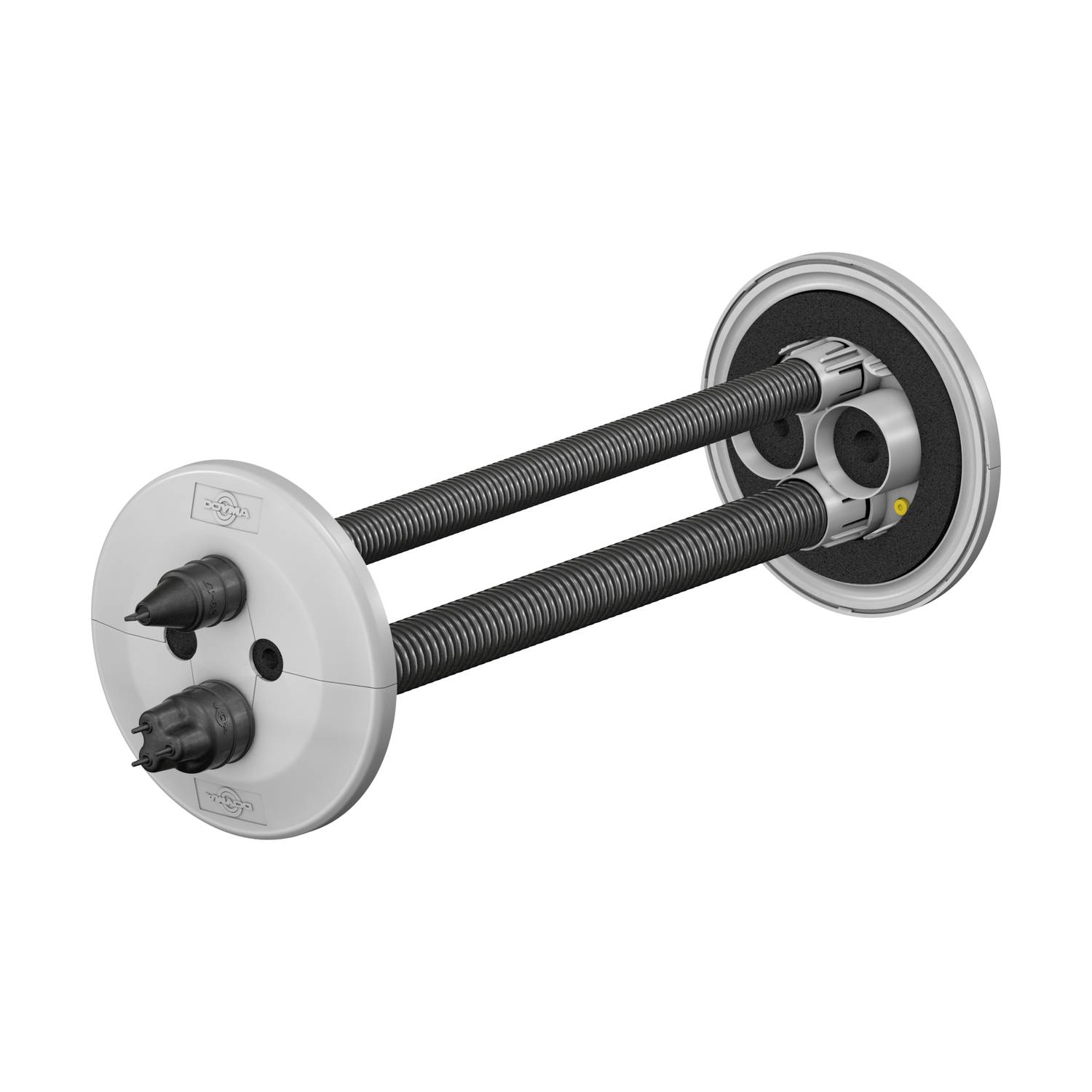

Die DOYMAfix HP/O-S ist eine Wanddurchführung für die Leitungsführung von Split-Luft/Wasser-Wärmepumpen durch oberirdische Gebäudeaußenwände. Sie fasst Kältemittelleitungen sowie Spannungs- und Steuerleitungen in einer dafür vorgesehenen Durchführung zusammen.

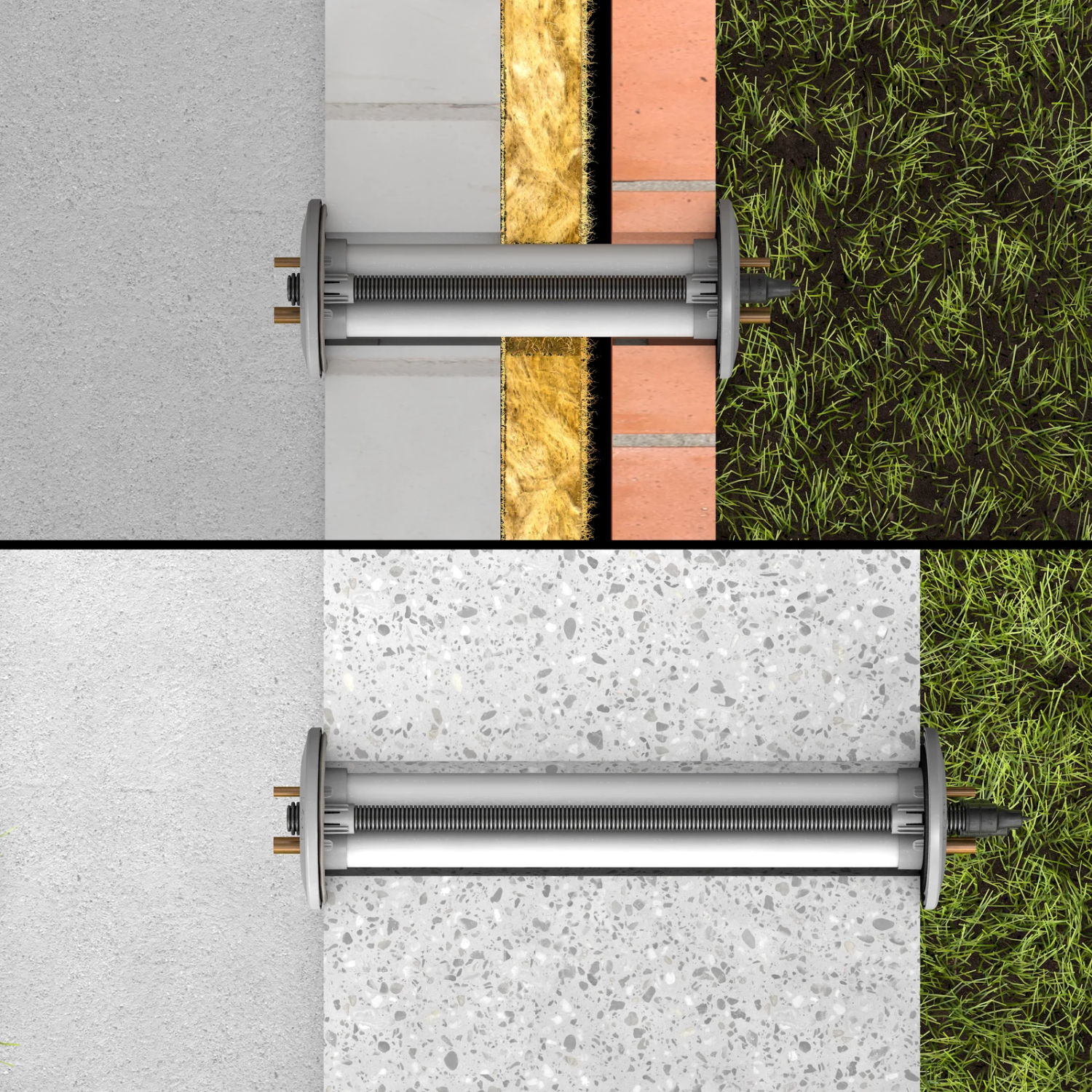

Die Wanddurchführung ist für unterschiedliche Wandaufbauten ausgelegt und kann bei Wanddicken von 120 bis 500 mm eingesetzt werden. Für größere Wandstärken ist eine Verlängerung möglich. Eine integrierte Wärmedämmung sowie die getrennte Führung der einzelnen Leitungen gehören zum konstruktiven Aufbau.

Ihre Vorteile auf einen Blick

• Für Split-Luft/Wasser-Wärmepumpen
• Für oberirdische Gebäudeaußenwände
• Für unterschiedliche Wandaufbauten geeignet
• Für Wanddicken von 120 bis 500 mm
• Optional für größere Wanddicken verlängerbar
• Integrierte Wärmedämmung
• Getrennte Führung von Rohrleitungen und Kabeln
• Separate Führung von Spannungs- und Steuerleitungen
• Für mehrere gängige Kältemittelleitungsgrößen geeignet
• Einbau nach Fertigstellung der Wand möglich
• Für Ein-Personen-Montage konzipiert
• Innen- und Außenabdichtung im System enthalten

Wanddurchführung speziell für Split-Wärmepumpen

Die DOYMAfix HP/O-S wurde für die Durchführung der Verbindungsleitungen zwischen Innen- und Außeneinheit einer Split-Wärmepumpe entwickelt. Innerhalb der Durchführung können Kältemittelleitungen sowie die benötigten Kabel getrennt voneinander geführt werden.

Auch Spannungs- und Steuerleitungen besitzen eine separate Führung. Dadurch entsteht ein übersichtlich aufgebauter Wandübergang für die Verbindung zwischen Innen- und Außeneinheit.

Für Wanddicken von 120 bis 500 mm

Die Wanddurchführung ist für Wanddicken von 120 bis 500 mm ausgelegt. Bei abweichenden baulichen Anforderungen kann das System laut Hersteller optional verlängert werden.

Für die Montage ist eine Kernbohrung beziehungsweise ein Futterrohr mit einem Durchmesser von 99 bis 104 mm vorgesehen. Die Innen- und Außenabdichtung besitzt einen Durchmesser von 175 mm.

Für verschiedene Kältemittelleitungen geeignet

Die DOYMAfix HP/O-S ist für mehrere bei Split-Wärmepumpen verwendete Rohrdimensionen ausgelegt. Folgende Leitungsgrößen können berücksichtigt werden:

• 1/4 Zoll mit 6,4 mm Außendurchmesser
• 3/8 Zoll mit 9,5 mm Außendurchmesser
• 1/2 Zoll mit 12,7 mm Außendurchmesser
• 5/8 Zoll mit 15,9 mm Außendurchmesser

Separate Kabelführung

Neben den Kältemittelleitungen können auch die erforderlichen elektrischen Leitungen durch die Wanddurchführung geführt werden. Vorgesehen sind Kabel mit folgenden Durchmessern:

• 3 Kabel mit 5 bis 9 mm Durchmesser
• 1 Kabel mit 9 bis 17 mm Durchmesser

Kabel-Endmanschetten in DN 25 und DN 32 sowie ein Kabelleerrohrsystem gehören zum beschriebenen Systemaufbau.

Integrierte Wärmedämmung und thermische Trennung

Die Wanddurchführung verfügt über eine integrierte Wärmedämmung und ist thermisch getrennt aufgebaut. Damit werden die Leitungen innerhalb des Wanddurchgangs konstruktiv voneinander und von den angrenzenden Bauteilen geführt.

Innen- und Außenabdichtung

Zum System gehören eine Innen- und Außenabdichtung für den Wandübergang. Laut Hersteller wurden unter anderem die Luftdichtheit nach EN 12114 sowie die Schlagregendichtheit in Anlehnung an EN 1027 geprüft.

Für die Verfüllung vorhandener Hohlräume ist Expansionsschaum als Bestandteil des Systems vorgesehen.

Hinweis zum Einsatz bei R290

Laut Hersteller ist die DOYMAfix HP/O-S gasdicht ausgeführt und kann bei entsprechend geplanter Installation auch innerhalb des vorgesehenen Schutzbereichs einer Wärmepumpe mit dem Kältemittel R290 eingesetzt werden.

Die konkrete Ausführung der Installation muss nach den Vorgaben des Wärmepumpenherstellers sowie den für die jeweilige Anlage geltenden Montage- und Sicherheitsanforderungen erfolgen.

Einfache Montage bei Neubau und Bestand

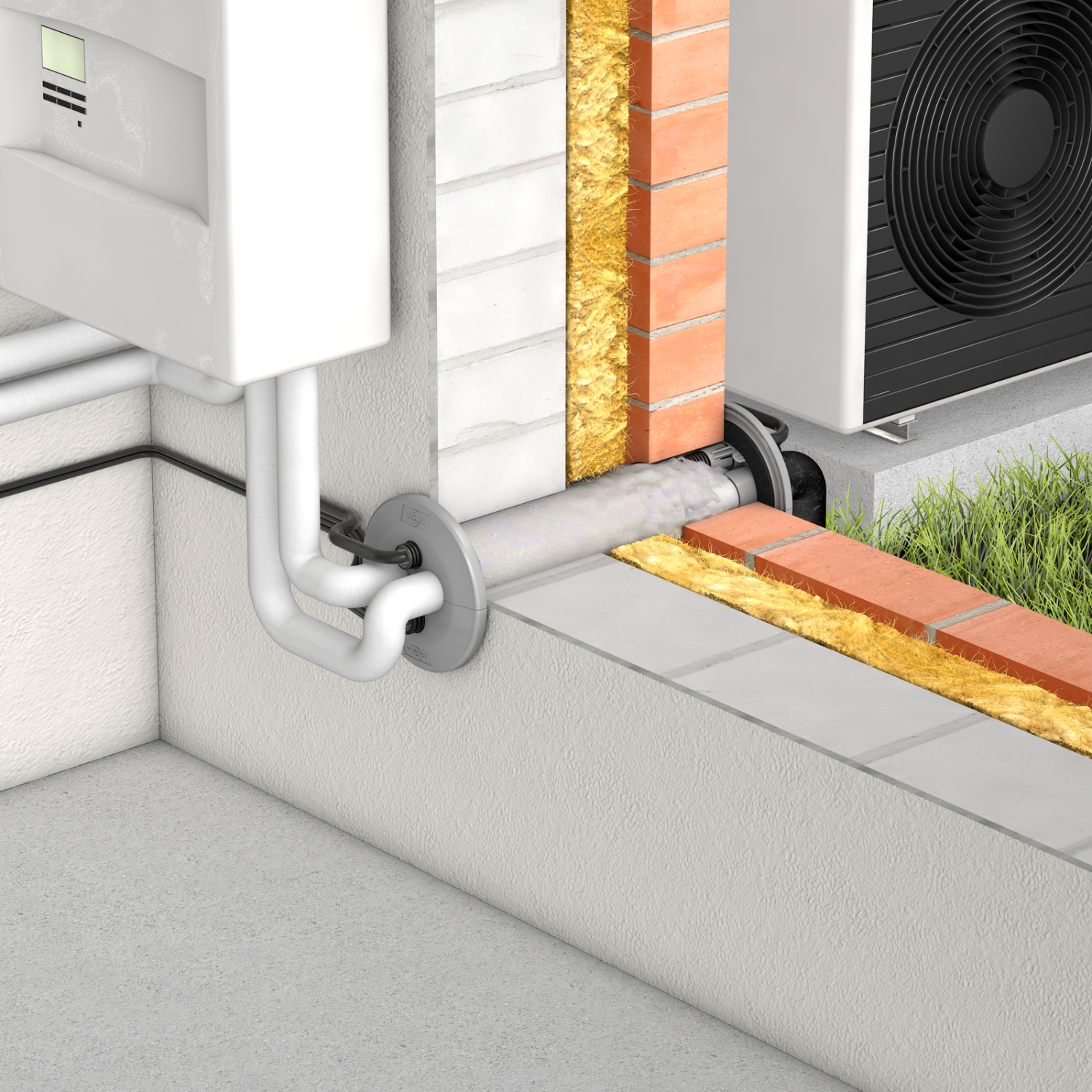

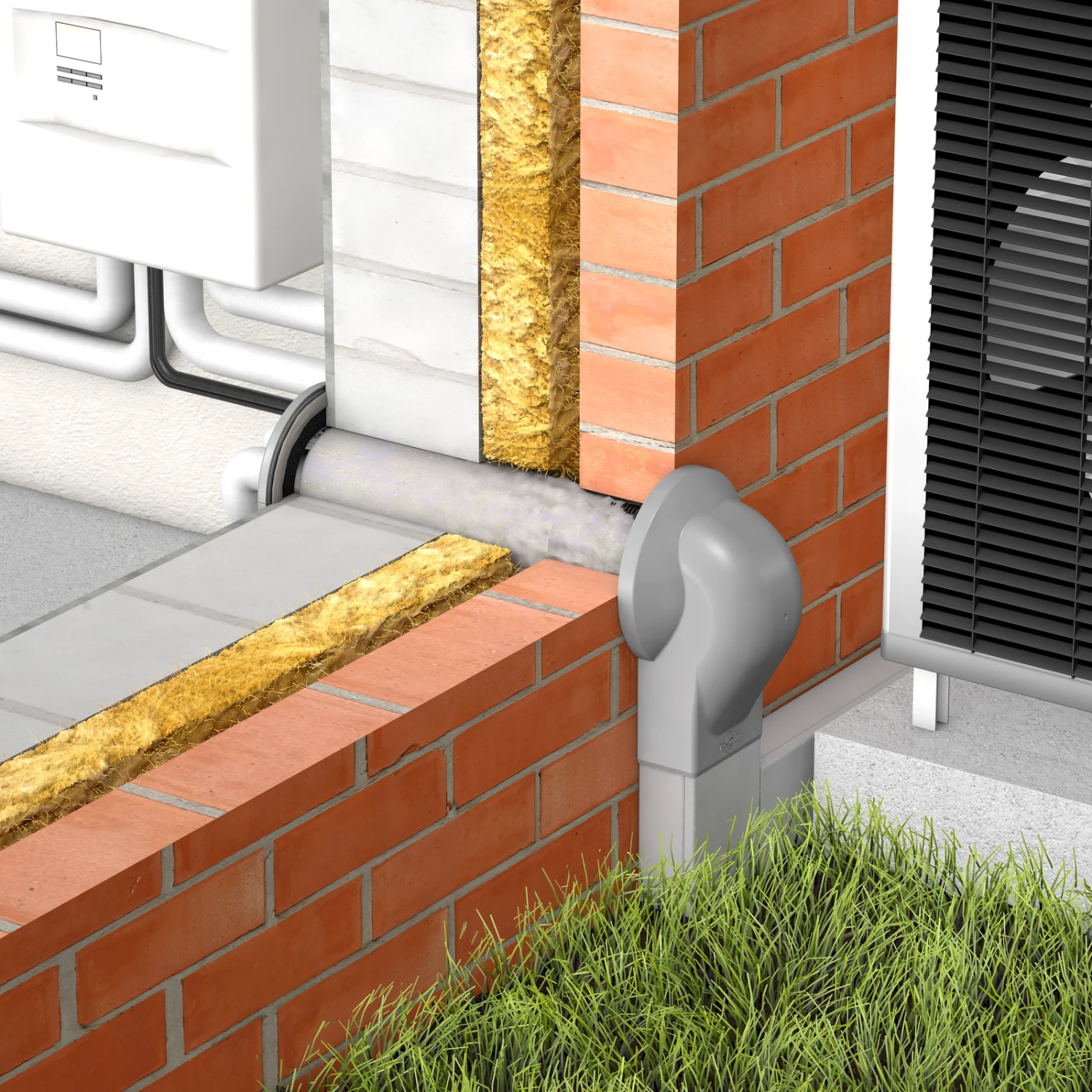

Die DOYMAfix HP/O-S kann sowohl bei Neubauten als auch bei bestehenden Gebäuden eingesetzt werden. Der Einbau ist nach Fertigstellung der Wand möglich und kann dadurch unabhängig von einzelnen Bauabschnitten geplant werden.

Das geringe Bauteilgewicht und der auf eine Ein-Personen-Montage ausgelegte Aufbau unterstützen eine unkomplizierte Installation.

Technische Daten

Geeignete Kältemittelleitungen

Kabelführung

Systembestandteile

• Innenabdichtung
• Außenabdichtung
• Kabel-Endmanschetten DN 25 und DN 32
• Kabelleerrohrsystem
• Expansionsschaum zur Verfüllung von Hohlräumen

Fazit

Die DOYMAfix HP/O-S ist eine speziell für Split-Luft/Wasser-Wärmepumpen ausgelegte Wanddurchführung. Sie ermöglicht die getrennte Führung von Kältemittelleitungen, Spannungsleitungen und Steuerleitungen durch oberirdische Gebäudeaußenwände.

Mit einem Kernbohrungsdurchmesser von nur 99 bis 104 mm, einer integrierten Wärmedämmung und der Eignung für Wanddicken von 120 bis 500 mm lässt sich das System in unterschiedliche Wandaufbauten integrieren. Innen- und Außenabdichtung, Kabelleerrohrsystem und Kabel-Endmanschetten ergänzen den Aufbau für eine vollständig geplante Wanddurchführung.
