Buderus Logatherm Sole/Wasser-Wärmepumpe WPS 10-1 für die Innenaufstellung
Artikelnummer: 7738600319
EAN: 4051516034252
SKU: 4386
Lagermäßig im Lager Busdorf!
€
Versandkostenfrei innerhalb DESpeditionsversand
Versandkostenfreie Lieferung innerhalb Deutschlands mit DHL Freight Speditionsversand
⚠TelefonnummerFür die Auslieferung von Speditionswaren benötigt der Paketdienstleister eine Telefonnummer zum Zwecke der Abstimmung eines Liefertermins & der Übermittlung von Statusinformationen. Die Telefonnummer können Sie im Bestellprozess angeben.
HinweisDie Lieferung erfolgt frei Bordsteinkante. Bitte achten Sie darauf, dass Ihre angegebene Adresse korrekt & zugänglich ist.
Haben Sie noch Fragen? Wir stehen Ihnen telefonisch unter +49 (0) 4621 - 30 60 89 0 zur Verfügung.Buderus Logatherm Sole/Wasser-Wärmepumpe WPS 10-1
Wärmepumpe für die Innenaufstellung
Leider kann es derzeit bei einigen Buderus Wärmepumpenmodellen ab Werk zu Lieferverzögerungen kommen.
Wir informieren Sie gerne über die tagesaktuelle Verfügbarkeit der gewünschten Wärmepumpe.
Bei den Wärmepumpen der Baureihe WPS-1 handelt es sich um eine Weiterentwicklung der bisherigen Baureihe. Die Leistung liegt zwischen 6 und 17kW. Der Schwerpunkt wurde auf die Steigerung der Effizienz und Senkung der Schallemissionen gelegt. Durch den Einbau von Hocheffizienzpumpen auf der Heizungs- und Soleseite wird ein COP von bis zu 4,8 erreicht. Auch der Einsatz eines anderen Verdichters und Kältemittels trägt zu einer Effizienzsteigerung bei. Die Lautstärke der Geräte konnte ebenfalls gesenkt werden. Durch zusätzliche Isoliermaßnahmen konnte der Schalldruckpegel auf bis zu 31 dB(A) gesenkt werden. Alle Maschinen sind für den Kühlbetrieb vorbereitet. Mit weiterem Zubehör kann im Sommer über die Flächenheizung oder Gebläsekonvektoren gekühlt werden.
In der Erde liegt die Kraft:
Sole-Wasser-Wärmepumpen nutzen die Energie, die im Erdreich liegt. Erdboden ist ein ausgezeichneter Wärmespeicher, der seine Temperatur das ganze Jahr über relativ konstant hält. Nutzen Sie diese Energie aus dem Boden im Winter zum Heizen und, wenn Sie möchten, im Sommer zum Kühlen. Egal ob Erdwärmesonde oder -kollektoren, Buderus unterstützt Sie bei einer wirtschaftlichen, umweltfreundlichen und sicheren Planung Ihrer Wärmepumpenanlage. Ist genügend Fläche im Garten vorhanden, kann ein Flächenkollektor installiert werden. Ab einer Tiefe von 15 m liegt die Temperatur des Erdreichs dauerhaft bei 10 °C und eignet sich hervorragend für eine Sondenbohrung.
Vorteile:
- Hochleistungswärmetauscher und elektrischer Zuheizer
- Integrierte Hocheffizienz Sole- und Hocheffizienz- Heizungspumpe sowie Umschaltventil
- Extrem leise durch Schwingungsentkopplung und optimierte Kompressorscheiben
- Wandbündige Aufstellung möglich
- Regelung mit umfassender Funktionalität
- Einfache und benutzerfreundliche Bedienung durch Grafik-Display
- Servicefreundlich durch Zugang von vorne
Technische Daten:
Heizleistung: Zusätzlicher Elektroheizstab: Leistungszahl COP bei B0/W35 gemäß EN 14511: Max. Vorlauftemperatur: Schalldruckpegel gemäß EN 11203: Höhe: Breite: Tiefe: Gewicht: | 10,4 kw 9 kW 4,8 62 °C 34 dB (A) 1520 mm 600 mm 645 mm 167 kg |
Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung müssen von autorisierten Fachbetrieben (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) durchgeführt werden.
Installationshinweis 400V:
Bei elektrischen Geräten mit einem Anschlusswert von 400V ist ein Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Installation darf nur durch einen eingetragenen Fachhandwerksbetrieb vorgenommen werden und vor einer Erstinstallation ist die Zustimmung des jeweiligen Netzbetreibers einzuholen.
- Ideale regenerative Lösung bei geeigneter Gartenfläche dank ganzjährig konstanter Quellentemperaturen im Erdreich
- Für die Tiefenbohrung, Flächenkollektoren oder Energiekörbe
- Leise im Betrieb dank zusätzlicher Schalldämmmaßnahmen
- Reduzierte Betriebskosten dank serienmäßig integrierten Hocheffizienz-Sole- und Heizkreispumpen
- Erhältlich als platzsparende Kompaktversion mit integriertem Warmwasserspeicher
- Kühlung über Passive Kühlstation PKSt-1 möglich
- ehpa-Gütesiegel
- Regelung mit Klartextmenü HMC 10-1
- Vorlauf-/ Außentemperaturfühler
- Schmutzfilter
- Automatischer Entlüfter
- Hocheffizienz- Heizungs-/ und Solepumpe
- Elektrischer Zuheizer 9 kW
- Umschaltventil
- Filterkugelhahn
- Sanftanlasser (außer WPS 6-1)
- Integrierte Wärmemengenerfassung
- Wir weisen darauf hin, dass wir eine Gewährleistung nur für solche Anlagenteile übernehmen können, die Sie bei uns bezogen haben. Bitte beachten Sie die von uns vorgegebenen Komponentenlisten und Hydraulikvorschläge. Bei Verwendung anderer Komponenten kann es ggf. zu Fehlfunktionen oder Effizienzeinbußen kommen
- Nicht im Lieferumfang enthalten (bitte separat bestellen): Entlüfter, Solebefülleinrichtung
Datanorm Ausschreibungstext
Angaben ohne Gewähr!

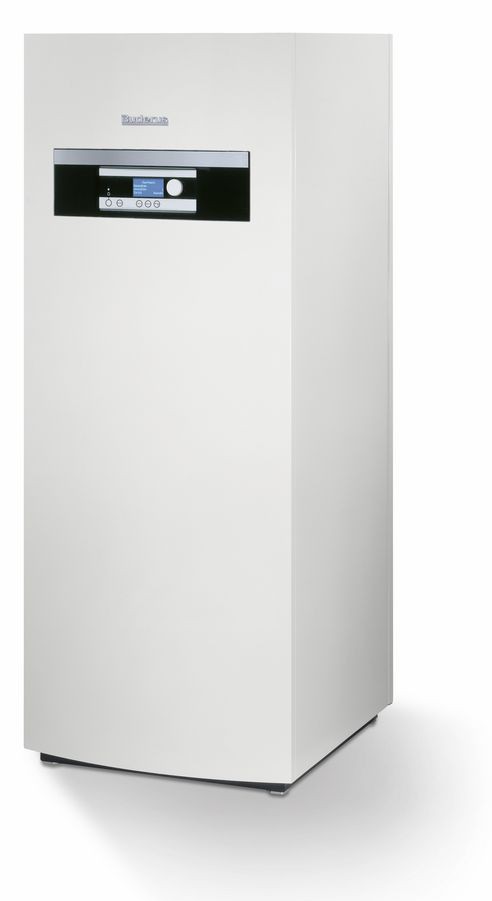

Buderus Logatherm WPS 10-1
Sole-Wasser-Wärmepumpe 10,4 kW
Logatherm Sole/Wasser-Wärmepumpe für die
Innenaufstellung
- Mit Sanftanlauf
- Mit 2 Kugelhähnen inklusive integrier-
tem Schmutzfänger für Heizungs- und
Solekreislauf
- Sicherheitskältemittel R 410 A
- Mit 4 einstellbaren Füßen
- Gehäusefarbe weiß
- Kompressor gesondert schallentkoppelt
- Integrierte Verbindungsleitungen zur
Schallentkopplung flexibel ausgeführt
Regelungsfunktionen:
- HMC10-1, modulares, digitales, mikro-
prozessorgesteuertes Regelgerät in der
Grundausstattung der Wärmepumpe ent-
halten
- Parametrierung und Inbetriebnahme über
beleuchtetes, graphikfähiges LCD-Dis-
play mit Klartextanzeige
- Ansteuerung von Wärmepumpen zum Heizen
und Kühlen in den Betriebsarten biva-
lent alternativ, bivalent parallel,
monovalent oder monoenergetisch
- Einbindung eines Kessels nur über ex-
ternes Multimodul HHM 17-1 möglich
- Sicherstellung der Betriebsbedingungen
und Schutzfunktionen der Wärmepumpe
- Kaskadenschaltung für 2 Wärmepumpen
integriert
- Ansteuerung eines direkt nachgeschal-
teten Heizkreises ohne Stellglied so-
wie eines weiteren Heizkreises mit
Stellglied
- Ansteuerung von 3 weiteren Heizkreisen
mit Stellglied über separat zu bestel-
lende Module HHM 17-1 (8738202105)
- Regelung einer Warmwassererwärmung
- Parallel zum Heizkreis zeitlich ge-
steuerte Warmwassererwärmung
- Warmwassererwärmung Vorrangbetrieb
- Tägliche Thermische Desinfektion des
Warmwasserspeichers möglich
- Ansteuerung einer Poolheizung über als
Zubehör erhältliches Modul HHM 17-1
- Eingang für die Ansteuerung durch den
Energieversorger zum Zweck einer EVU-
Sperre
- Ansteuerung einer Zirkulationspumpe
mit eigenem Zeitkanal
- Komfortfunktion extra Warmwasser
- Sommer-/ Winterzeitumschaltung nach
Kalender möglich
- Parametrierbarer 0-10 V Eingang für
die externe Sollwertaufschaltung als
Temperatursollwert von externen Regel-
systemen über das externe Multimodul
HHM 17-1
- Potentialfreier Eingang wahlweise zur
externen Verriegelung von Kompressor,
Zusatzheizer oder Heizkreis.
- Heizkreisregelung nach Außentemperatur
und/oder Raumtemperaturaufschaltung
(je Heizkreise möglich)
- Heizkreise mit eigenem Zeitkanal
- Heizkreise mit einer frei wählbaren
Heizkennlinie für Heizkörper, Fußbo-
densysteme oder Konstant
- Heizkreise mit separater Party- und
Ferienfunktion
- Betriebs- und Störanzeigen für alle
relevanten Betriebs- und Störungszu-
stände
- Integrierte Diagnose- und Monitorfunk-
tion zur Unterstützung bei der Fehler-
suche und Wartung
- Integrierte Wärmemengenzählung über
interne Regelung HMC 10-1
- Betriebsstundenzähler für integrierte
Verbraucher, wie elektrischen Zusatz-
heizer
- Vorlauffühler im Lieferumfang
- Bedieneinheit HRC2 (CAN-BUS) für alle
Heizkreise als Zubehör erhältlich
- Automatische Umschaltung zwischen Som-
mer- und Winterbetrieb für alle Heiz-
kreise
- Start und Stopp der Wärmepumpe über
variable Schaltdifferenz
- Platinen werden über CAN-BUS-Kabel
verknüpft
- Integrierter Verpolungsschutz für den
Drehstromanschluss der Wärmepumpe
- Programm zum Trocknen des Estrichs

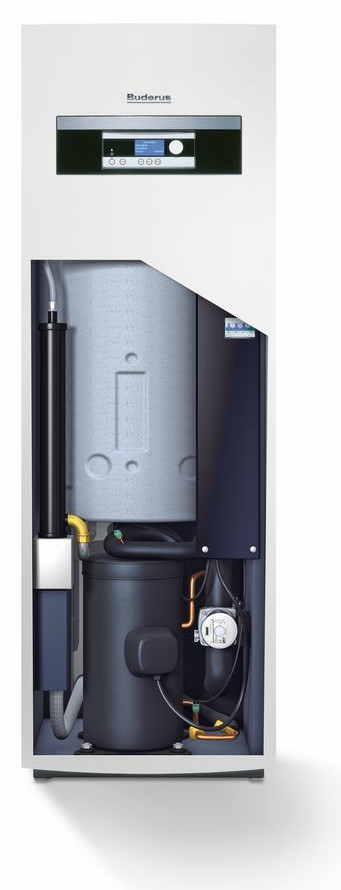

Zur Montageerleichterung sind im Gerät
wichtige Bauteile bereits vorinstal-
liert.
Integrierte Bauteile Heizungskreislauf:
- Hocheffizienz Heizungs-Umwälzpumpe,
Restförderhöhe bis 5,0 m
- Zuheizer 9 kW, 3/6/9 kW einstellbar
- Separate elektrische Anschlüsse von
Kompressor, Solepumpe und Zuheizer
Integrierte Bauteile Solekreis:
- Isolierte Hocheffizienz Sole-Umwälz-
pumpe mit Restförderhöhe bis 9,1 m
-
Technische Daten:
-
Maße und Gewichte:
Wärmepumpe HxBxT: 1520x600x645 mm
Gewicht ohne Verpackung: 167 kg
Gewicht der Verpackung: 8 kg
-
Betrieb Sole/Wasser:
Heizleistung/COP nach EN 14511:
B0/W35 10,4 kW/4,7
B0/W45 10,0 kW/3,7
-
Kälteträger:
Nomineller Durchfluss: 2,52 m3/h
Zug. Externer Druckabfall: 91 kPa
Restförderhöhe Solepumpe: 9,1 m
Max. Druck: 4 bar
Betriebseinsatzgrenzen: -5 bis +20 C
Anschluss Solekreis: 35 mm
-
Heizungssystem:
Nom. Durchfluss (7K): 1,3 m3/h
Restförderhöhe Heizungspumpe: 5,0 m
Min. Vorlauftemperatur: 20 C
Max. Vorlauftemperatur: 62 C
Max. zulässiger Betriebsdruck: 3 bar
Anschluss Heizungskreis: 28 mm
-
Kompressor:
Typ: Copeland Scroll
Kältemittel R 410 A: 2,4 kg
Max. Druck: 42 bar
-
Elektroanschluss:
Anschluss: 3/Pe 400 V, 50 Hz
Nennleistungsaufnahme
Kompressor: 2,18 kW bei B0/W35
Max. Anlaufstrom mit
Anlaufstrombegrenzer: 29,5 A
Schutzklasse: X1
Die Regelung benötigt separaten Elektro-
anschluss 230 V.
-
Allgemein:
Schalldruckpegel n. EN 11203: 32 dB(A)
Schall-Leistungspegel: 47 dB(A)
Zulässige Umgebungstemp.: 0 bis +45 C
-

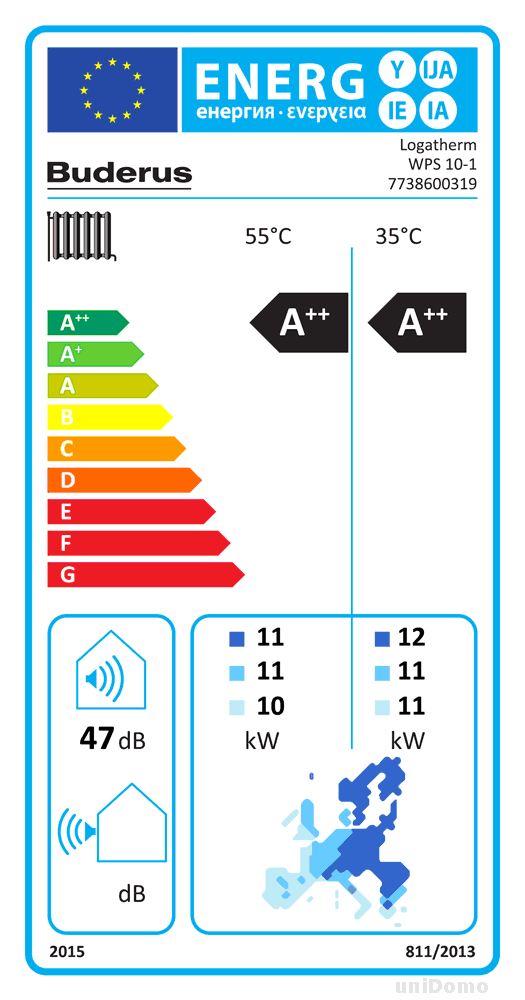

EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Klasse für jahreszeitbedingte
Raumheizungs-Energieeffizienz
bei 55 C: A++
Klasse für jahreszeitbedingte
Raumheizungs-Energieeffizienz
bei 35 C: A++
Energieeffizienzklassen-
Spektrum: A+++ -> D
Wärmenennleistung bei durchschnitt-
lichen Klimaverhältnissen
bei 55 C: 11 kW
Wärmenennleistung bei durchschnitt-
lichen Klimaverhältnissen
bei 35 C: 11 kW
Jahreszeitbedingte Raumheizungs-
Energieeffizienz bei durchschnitt-
lichen Klimaverhältnissen
bei 55 C: 141 %
Jahreszeitbedingte Raumheizungs-
Energieeffizienz bei durchschnitt-
lichen Klimaverhältnissen
bei 35 C: 193 %
Schallleistungspegel
in Innenräumen: 48 dB
Schallleistungspegel
im Freien: -
-

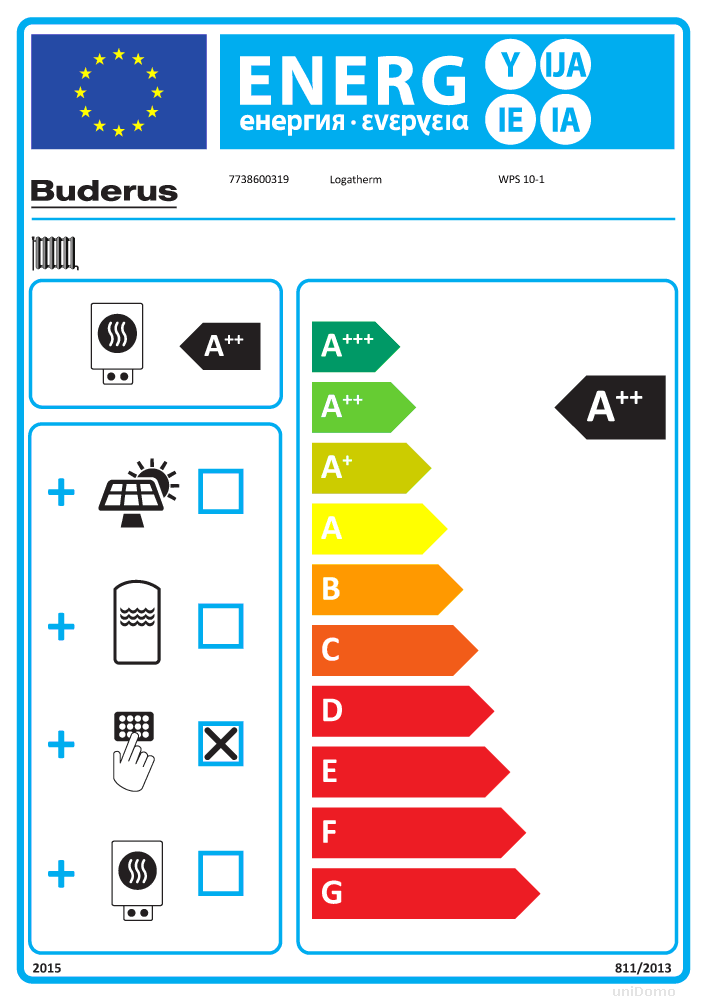

Klasse für jahreszeitbedingte
Raumheizungs-Energieeffizienz
der Verbundanlage: A++
Energieeffizienzklassen-
Spektrum: A+++ -> G
Jahreszeitbedingte Raumheizungs-
Energieeffizienz der Verbund-
anlage bei durchschnittlichen
Klimaverhältnissen (WP) 143 %
----------------------------------------
ANGABEN IN BEZUG AUF
EU F-GAS VERORDNUNG 517/2014
Umwelttechnischer Hin-
weis: Enthält fluorierte Treibhausgase
Kältemitteltyp: R410A
Treibhauspotential - GWP: 2088 kgCO2eq
Füllmenge Kältemittel: 2,16 kg
Füllmenge Kältemittel: 4,51 tCO2eq
Bauart des Kälte-
kreises: hermetisch geschlossen
-
----------------------------------------
Die Erstinbetriebnahme sowie die erfor-
derlichen wiederkehrenden Wartungen sind
durch den Buderus Kundendienst oder eine
von Buderus für dieses Produkt qualifi-
zierte sowie zertifizierte Fachfirma
durchzuführen!
Diese Dienstleistung ist nicht enthalten
und separat zu beauftragen!
-
Wir weisen darauf hin, dass wir eine Ge-
währleistung nur für solche Anlagenteile
übernehmen können, die Sie bei uns bezo-
gen haben.
Bitte beachten Sie die von uns vorgege-
benen Komponentenlisten und Hydraulik-
vorschläge. Bei Verwendung anderer Kom-
ponenten kann es ggf. zu Fehlfunktionen
oder Effizienzeinbußen kommen.
----------------------------------------
Merkmale
Angaben ohne Gewähr!
Technische Daten
Produkttyp | WPS 10-1 |
Geeignete Brennstoffart | Sole |
Kompressortyp | Scroll-Kompressor |
Heizleistung 0/35 °C nach EN 14511 (1. Kompressor) | 10,2 kW |
COP 0/35 °C nach EN 14511 (1. Kompressor) | 4,7 |
Heizleistung 0/45 °C nach EN 14511 (1. Kompressor) | 9,7 kW |
Max. Heizungsbetriebsdruck | 0 bar |
Max. Vorlauftemperatur | 62 °C |
Max. Vorlauftemperatur bei Soletemperatur 0 °C | 62 |
Max. Solekreis-Betriebsdruck | 0 |
Min. Solekreis-Eintrittstemperatur | -5 |
Max. Solekreis-Eintrittstemperatur | 20 |
Nenndurchfluss Solekreis (Glykol, dT = 3 K) | 0,6 |
Schutzart (EN 60529) | X1 |
Leistungsstufen elektrischer Zuheizer | 1-3/6/9 |
Anlaufstrom ohne Anlaufstrombegrenzer (EN 50160) | 29,5 A |
Anlaufstrom mit Anlaufstrombegrenzer (EN 50160) | 0 A |
Höhe | 1520 mm |
Breite | 600 mm |
Tiefe | 645 mm |
Heizungsanschluss | 22 mm |
Solekreisanschluss | 28 |
Nennwärmeleistung bei mittlerem Klima (35 °C Vorlauftemperatur) | 11 kW |
Nennwärmeleistung bei mittlerem Klima (55 °C Vorlauftemperatur) | 11 kW |
Jahreszeitbedingte Raumheizungs-Energieeffizienz bei mittlerem Klima (35 °C Vorl | 193 % |
Jahreszeitbedingte Raumheizungs-Energieeffizienz bei mittlerem Klima (55 °C Vorl | 141 % |
Klasse für die jahreszeitbedingte Raumheizungs-Energieeffizienz | A++ |
Energieeffizienzklassen-Spektrum | A+++ -> D |
Schallleistungspegel in Innenräumen | 48 dB |
Umwelttechnischer Hinweis | Enthält fluorierte Treibhausgase |
Kältemitteltyp | R410A |
Treibhauspotential - GWP | 2088 kgCO2eq |
Kältemittel-Füllmenge | 2,16 kg |
CO2-Äquivalent der Kältemittel-Füllmenge | 4,51 tCO2eq |
Bauart des Kältekreises | Hermetisch geschlossen |
Bruttogewicht | 172 KG |
Nettogewicht | 167 KG |
Marketingtext
Angaben ohne Gewähr!
Ausstattung
Verwendungshinweis
Angaben ohne Gewähr!
Angaben in Bezug auf EU F-GAS Verordnung 517/2014
CO2 eq. of charged HFC-equip. | 4,510 toCO2e |
Contains fluorinated gases? | Yes |
GWP of refrigerant | 2.088 kgCO2e |
Hermetically sealed equipment? | Yes |
Füllmenge, Kältemittel | 2,160 kg |
Kältemittel Typ | R410A |
