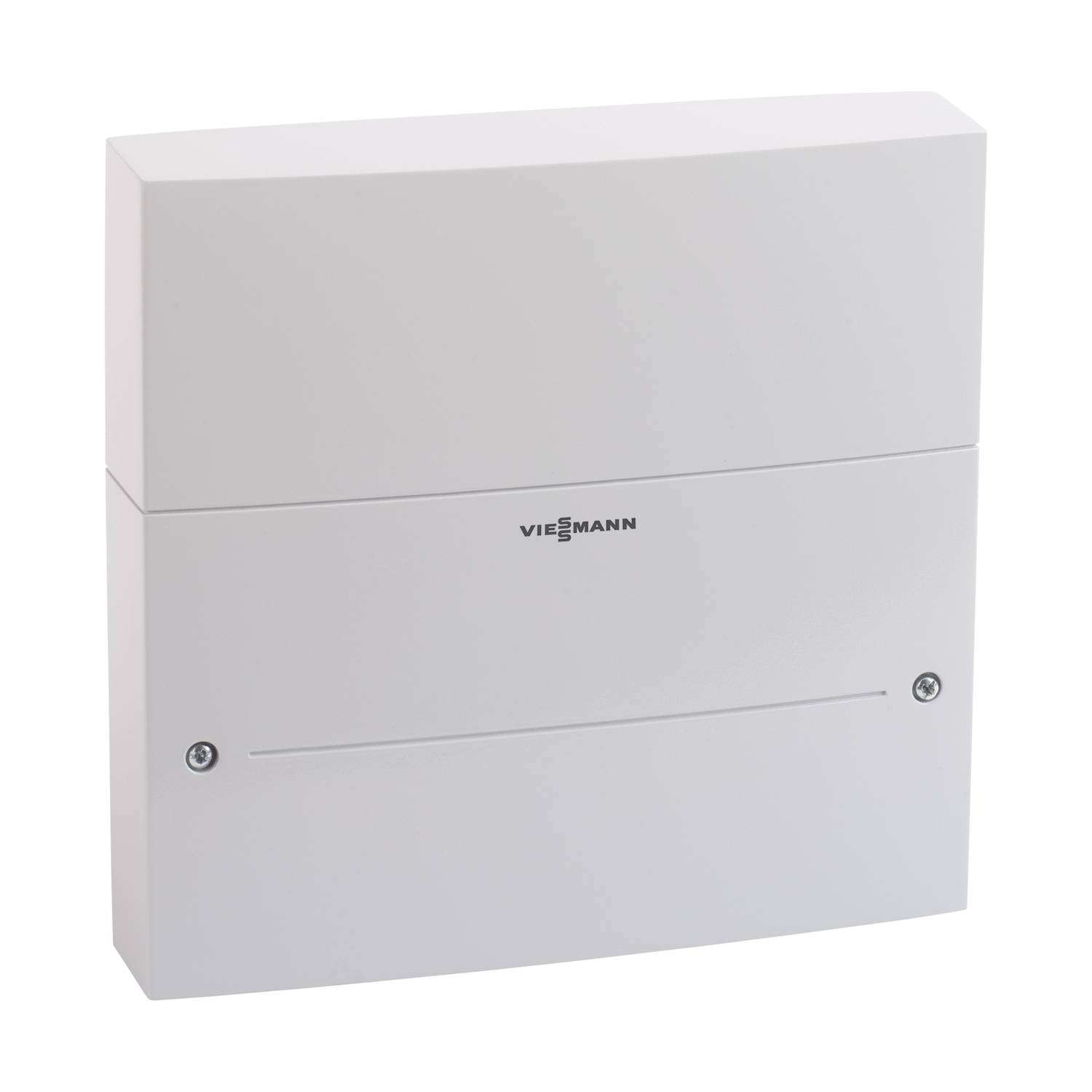

Viessmann Pumpenmodul PM1
Funktionserweiterung im Gehäuse zur Wandmontage.
Zur leistungsgesteuerten Drehzahlregelung einer Kesselkreispumpe
Eine der folgenden Regelungsfunktionen kann ausgewählt werden
- Zieltemperaturregelung zur Stabilisierung der Vorlauftemperatur
- Differenztemperaturregelung in Einkesselanlagen zur Erhöhung der Brennwertnutzung
- Beheizung eines Heizwasser-Pufferspeichers mit Zieltemperatur
- Differenztemperaturregelung in Mehrkesselanlagen
Bedienung, Konfiguration und Diagnose über das Bedienteil der zugeordneten Kesselkreisregelung
Aufbau
- 4 Analog-Eingänge für den Anschluss von Temperatursensoren
- 1 Analog-Ausgang 0 bis 10 V zur Vorgabe der Pumpendrehzahl
- 1 Digital-Eingang zur Erfassung von Pumpenstörungen
- 1 Digital-Ausgang zur Freigabe der Pumpe
Lieferumfang
- Pumpenmodul PM1 im Wandgehäuse
- 2 Temperatursensoren NTC 10 kΩ
Bauseitige Voraussetzungen
- Kesselkreispumpe mit Steuerspannung 0 bis 10 V
| Nennspannung | 230 | V |
| Nennfrequenz | 50 | Hz |
| Nennstrom | 2 | A |
| Leistungsaufnahme | 2 | W |
| Schutzklasse | 1 | |
| Schutzart | IP20 | |
| Zulässige Umgebungstemperatur | ||
| Betrieb | 0 - 40 | °C |
| Lagerung und Transport | –20 - +60 | °C |
| Nennbelastbarkeit der Relaisausgänge 230 V | ||
| Pumpenausgang | 1 | A |
| Potenzialfreier Ausgang | 1 | A |
Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung müssen von autorisierten Fachbetrieben (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) durchgeführt werden.
Installationshinweis 400V:
Bei elektrischen Geräten mit einem Anschlusswert von 400V ist ein Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Installation darf nur durch einen eingetragenen Fachhandwerksbetrieb vorgenommen werden und vor einer Erstinstallation ist die Zustimmung des jeweiligen Netzbetreibers einzuholen.
