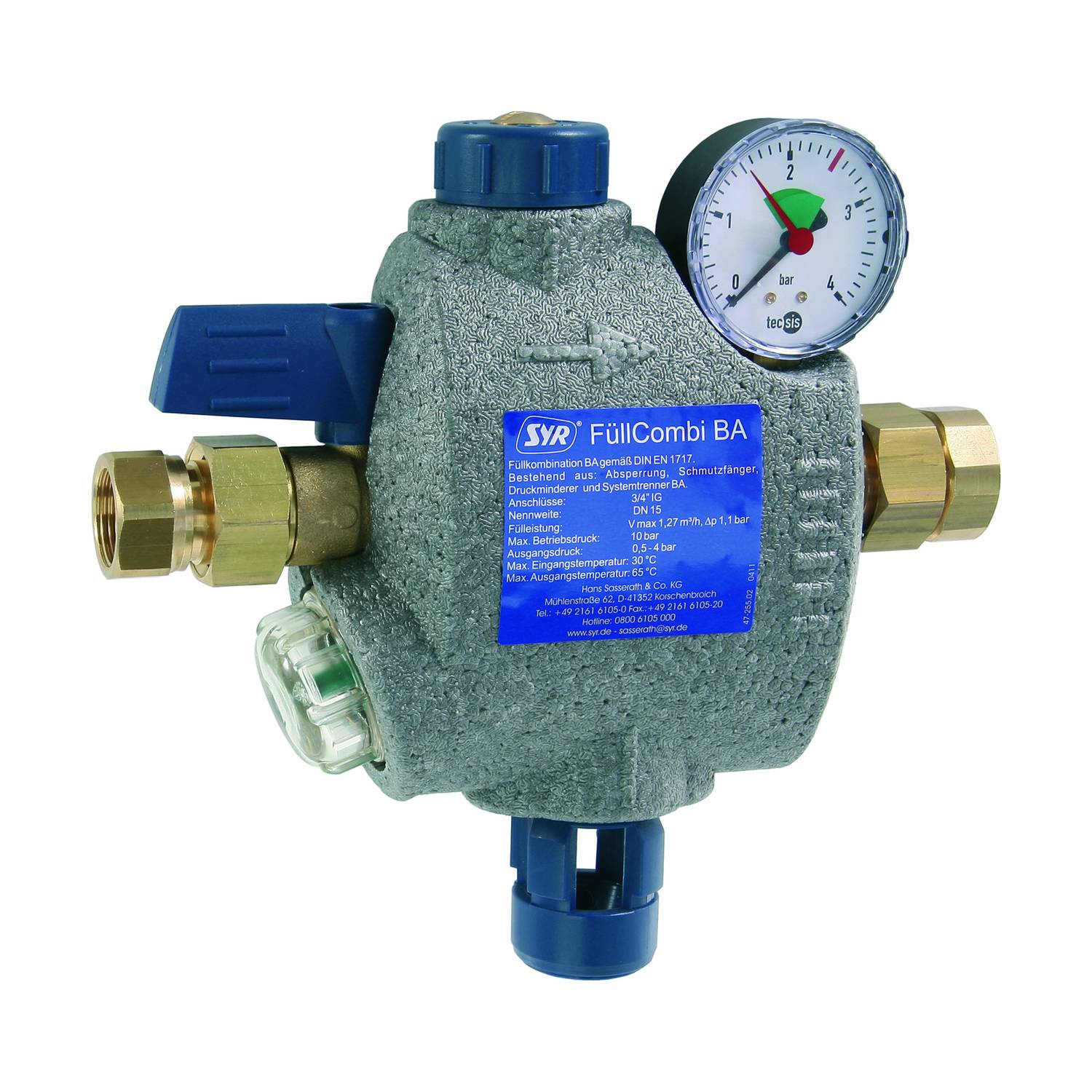

SYR FüllCombi BA mit Festanschluss zum automatischen Befüllen von Heizungsanlagen nach DIN EN 1717

Wer Heizungen heute immer noch umständlich mit einem Schlauch befüllt, macht sich überflüssige Arbeit. Die FüllCombi BA von SYR Hans Sasserath & Co. KG verbindet Heizungsanlagen fest mit dem Trinkwassersystem und erleichtert so ihr Befüllen. Dabei verhindert der integrierte Systemtrenner BA zuverlässig, dass Flüssigkeit zurück ins Trinkwassernetz gelangt. So können selbst Heizungssysteme mit giftigen Inhaltsstoffen wie Frost- oder Korrosionsschutz bedenkenlos angeschlossen werden. Die Armatur genügt bereits jetzt den hohen Sicherheitsanforderungen der DIN EN 1717.

Ausführung :

Die FüllCombi BA setzt sich aus Absperrung, Druckminderer, Manometer, Systemtrenner BA und Abwasseranschluss zusammen. Sie enthält somit alle Bestandteile zur normgerechten Befüllung einer Heizungsanlage.
Technische Daten:

Anschlussgröße:
Eingangsdruck:
Ausgangsdruck:
Werkseinstellung:
Fülleistung:
Betriebstemperatur:

Einbaulage:

DN 20
max. 10 bar
0,5 – 4 bar
1,5 bar
1,27 m³/h bei 1,1 bar
max. 30 °C (eingangsseitig)
max. 65 ºC (ausgangsseitig)
waagerecht, Trichteranschluss nach unten

Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung müssen von autorisierten Fachbetrieben (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) durchgeführt werden.

Installationshinweis 400V:
Bei elektrischen Geräten mit einem Anschlusswert von 400V ist ein Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Installation darf nur durch einen eingetragenen Fachhandwerksbetrieb vorgenommen werden und vor einer Erstinstallation ist die Zustimmung des jeweiligen Netzbetreibers einzuholen.

Datanorm Ausschreibungstext
Angaben ohne Gewähr!

Die FüllCombi BA 6628 dient dem automatischen Be- und Nachfüllen von Warmwasser-Zentralheizungsanlagen entsprechend DIN EN 12828. Gemäß DIN EN 1717 wird sie fest mit der Trinkwasserleitung verbunden. Sinkt der Versorgungsdruck während des Füllvorgangs unter den Druck der Heizungsanlage, unterbindet der in der FüllCombi eingebaute Systemtrenner BA (zulässig bis einschließlich Flüssigkeitskategorie 4) das Zurückfließen des Heizungswassers in die Trinkwasserleitung. Auch Heizungswasser mit Inhibitoren (Korrosions- und Frostschutzmittel) lässt sich mit Hilfe der FüllCombi BA fest mit der Trinkwasserinstallation verbinden, dadurch entfällt der bisher übliche Schlauchanschluss. Nach erfolgtem Füllvorgang sollte aus Sicherheitsgründen die Absperrung der FüllCombi BA wieder geschlossen werden.
Die FüllCombi BA 6628 setzt sich aus ein- und ausgangsseitiger Absperrung, Druckminderer, Doppelmanometer, Systemtrenner BA und Abwasseranschluss zusammen. Sie enthält somit alle Bestandteile zur normgerechten Befüllung einer Heizungsanlage.

Technische Daten:
Betriebsdruck: max. 10 bar
Betriebstemp.: max. 30 °C (Eingang), max 65 °C (Ausgang)
Einbaulage: waagerecht, Trichteranschluss nach unten
Ausgangsdruck: 1,5 - 5 bar (Werkseinstellung: 1,5 bar)
Medium: Trinkwasser
Füllleistung: 1,5 m³/h bei Dp 1,5 bar.
DN 20

Merkmale
Angaben ohne Gewähr!

Serie: Comfort by
Matchcode: COMFCBAP19
SVHC_Name: Blei
Herkunftsland: DE
Haltbarkeitszeitraum: 99
Exportfähig: Ja
Gefahrgut: Nein
LICID-Nummer: Siehe Teilsortimente
Entsorgungsdienstleister: No Data
UBA-Anforderung: Ja
UBA-Positivliste: Ja
WEEE-Nummer: DE 49541571
