Kermi Hydrobox pro Inneneinheit für x-change dynamic pro

Kermi Hydrobox pro Inneneinheit für x-change dynamic pro

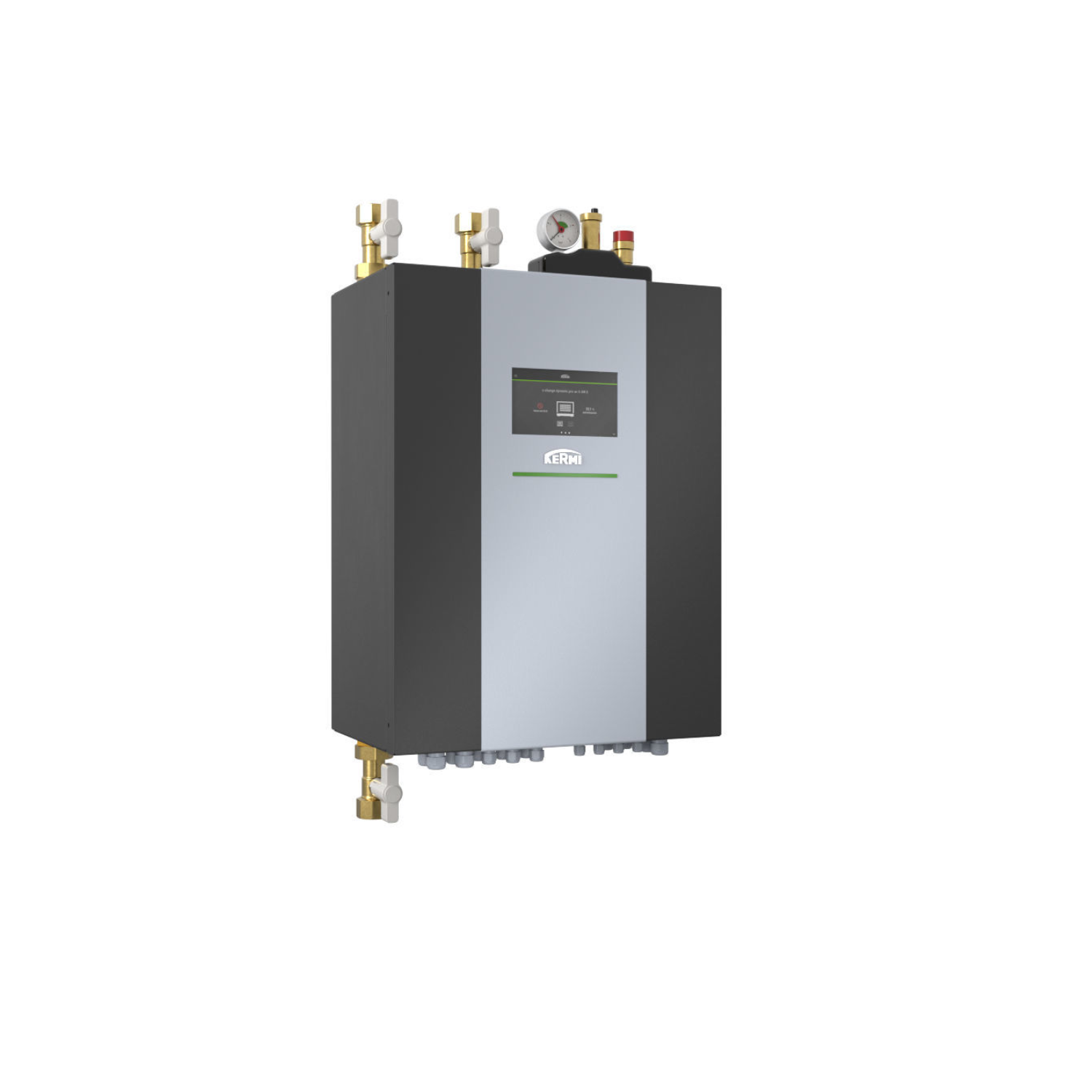

Die Kermi Hydrobox pro ist die zentrale Regel- und Steuereinheit für die x-change dynamic pro Wärmepumpe. Sie dient als hydraulische Schnittstelle zwischen Wärmepumpe und Pufferspeichersystem und übernimmt die Bereitstellung sowie Verteilung der Wärmeenergie im Heizsystem.

Im hochwertigen Metallgehäuse sind alle wichtigen Regelungs- und Hydraulikkomponenten integriert. Dazu gehören die x-center pro Wärmepumpenregelung, eine PWM-gesteuerte Speicherladepumpe, ein 3-Wege-Umschaltventil und ein elektrischer Durchlauferhitzer als Zusatzheizung.

Ihre Vorteile auf einen Blick

• Zentrale Inneneinheit: Regel- und Steuereinheit für x-change dynamic pro Wärmepumpen
• Hydraulische Schnittstelle: verbindet Wärmepumpe und Pufferspeichersystem
• Integrierte Speicherladepumpe: Wilo Para G 25 180/8 iPWM 1 mit EEI ≤ 0,21
• 3-Wege-Umschaltventil: verteilt das erwärmte Heizungswasser zu den Pufferspeichern
• Elektrischer Durchlauferhitzer: 8,8 kW Zusatzheizung im Hydraulikkreis integriert
• x-center pro Regelung: 7" Touch-Farbdisplay mit intuitiver Bedienung
• Smart Grid und Power to Heat: moderne Funktionen für intelligente Energienutzung
• Fernbedienung möglich: webbasiert oder per App ohne weiteres Zubehör
• Für Kühlbetrieb geeignet: diffusionsdichte Dämmung, minimale Systemtemperatur 15 °C
• Geringer Verkabelungsaufwand: elektrische Komponenten bereits ab Werk verdrahtet

Zentrale Regel- und Hydraulikeinheit für Wärmepumpensysteme

Die Kermi Hydrobox pro bildet die Verbindung zwischen der x-change dynamic pro Wärmepumpe und dem angeschlossenen Pufferspeichersystem. Sie übernimmt die hydraulische Verteilung der erzeugten Wärme und sorgt dafür, dass das erwärmte Heizungswasser passend in das Speichersystem geführt wird.

Damit ist die Hydrobox pro eine besonders praktische Lösung, wenn Wärmepumpe, Pufferspeicher und Heizkreise sauber, kompakt und systemgerecht miteinander verbunden werden sollen.

Integrierte Hydraulik mit Speicherladepumpe und Umschaltventil

Die integrierte Hydraulik besteht aus einer PWM-gesteuerten Speicherladepumpe und einem 3-Wege-Umschaltventil. Die Speicherladepumpe übernimmt die effiziente Beladung des Pufferspeichersystems, während das Umschaltventil das erwärmte Heizungswasser gezielt verteilt.

Die Speicherladepumpe vom Typ Wilo Para G 25 180/8 iPWM 1 arbeitet hocheffizient und besitzt einen Energieeffizienzindex von EEI ≤ 0,21. Der Stellmotor ESBE ARA 551 arbeitet mit 230 V, 3-Punkt-Ansteuerung und einer Stellzeit von 60 Sekunden.

Elektrischer Durchlauferhitzer als Zusatzheizung

Als Zusatzheizung ist ein elektrischer Durchlauferhitzer mit 8,8 kW direkt in den Hydraulikkreis eingebaut. Dieser kann das Wärmepumpensystem bei Bedarf unterstützen und trägt zur Betriebssicherheit des Gesamtsystems bei.

Dadurch ist die Hydrobox pro für Anlagenkonzepte geeignet, bei denen eine integrierte elektrische Zusatzheizung als Bestandteil der Inneneinheit gewünscht ist.

x-center pro Regelung mit Touchdisplay und App-Bedienung

Die verbaute x-center pro Wärmepumpenregelung überzeugt durch ein hochauflösendes, kapazitives 7" Touch-Farbdisplay. Die Menüführung ist intuitiv aufgebaut und arbeitet mit selbsterklärenden Icons sowie modernen Übersichtsscreens.

Funktionen wie Smart Grid, Power to Heat und eine elektronische Wärmemengenerfassung sind bereits integriert. Zusätzlich können weitere Kermi Geräte über Modbus eingebunden werden.

Ohne weiteres Zubehör ist die x-center pro Regelung fernwartungsfähig. Das Wärmepumpensystem kann webbasiert oder per App fernbedient werden.

Vorverdrahtet für minimalen Installationsaufwand

Alle elektrischen Komponenten sind bereits ab Werk an der integrierten Regelung verdrahtet. Dadurch reduziert sich der bauseitige Verkabelungsaufwand auf ein Minimum.

Als Schnittstelle zu den Heizkreisen sind 3 Kugelhähne sowie eine Sicherheitsgruppe beigelegt. Die Kugelhähne können direkt an der Hydrobox montiert werden.

Für Heizen und Kühlen geeignet

Die diffusionsdichte Dämmung der Hydrobox pro erlaubt den Kühlbetrieb im System. Dabei ist eine minimale Systemtemperatur von 15 °C zu beachten.

Damit eignet sich die Inneneinheit auch für Anlagenkonzepte, bei denen neben dem Heizbetrieb eine Kühlfunktion über das passende Speicher- und Verteilsystem vorgesehen ist.

Lieferumfang

• Kermi Hydrobox pro Inneneinheit
• Integrierte Speicherladepumpe, 8 m
• Integriertes Umschaltventil, Kvs-Wert 10
• Integrierter elektrischer Durchlauferhitzer, 8,8 kW
• Integrierte Wärmepumpenregelung x-center pro
• Sicherheitsgruppe
• 3 Kugelhähne zur direkten Montage an der Hydrobox
• Außentemperaturfühler
• 5 Temperaturfühler
• 2 Tauchhülsen DN 15

Technische Daten

Für wen ist die Kermi Hydrobox pro geeignet?

Die Kermi Hydrobox pro eignet sich für Anlagen mit x-change dynamic pro Wärmepumpe, bei denen eine zentrale Inneneinheit für Regelung, Hydraulik und Zusatzheizung gewünscht ist.

Besonders sinnvoll ist sie, wenn der Installationsaufwand reduziert, die Anlagenregelung komfortabel über Touchdisplay, Web oder App erfolgen und das Wärmepumpensystem sauber an ein Pufferspeichersystem angebunden werden soll.

FAQ zur Kermi Hydrobox pro

Wofür wird die Kermi Hydrobox pro verwendet?

Die Hydrobox pro dient als zentrale Regel-, Steuer- und Hydraulikeinheit für x-change dynamic pro Wärmepumpen. Sie verbindet die Wärmepumpe mit dem Pufferspeichersystem.

Ist die x-center pro Regelung enthalten?

Ja, die x-center pro Wärmepumpenregelung ist integriert. Sie verfügt über ein 7" Touch-Farbdisplay und kann webbasiert oder per App bedient werden.

Welche Hydraulikkomponenten sind integriert?

Integriert sind eine PWM-gesteuerte Speicherladepumpe, ein 3-Wege-Umschaltventil und ein elektrischer Durchlauferhitzer mit 8,8 kW.

Ist eine Zusatzheizung enthalten?

Ja, ein elektrischer Durchlauferhitzer mit 8,8 kW ist als Zusatzheizung in den Hydraulikkreis eingebaut.

Kann die Hydrobox pro für Kühlbetrieb genutzt werden?

Ja, die diffusionsdichte Dämmung erlaubt Kühlbetrieb im System. Die minimale Systemtemperatur beträgt 15 °C.

Was gehört zum Lieferumfang?

Zum Lieferumfang gehören die Hydrobox pro mit Speicherladepumpe, Umschaltventil, Durchlauferhitzer, x-center pro Regelung, Sicherheitsgruppe, 3 Kugelhähne, Außentemperaturfühler, 5 Temperaturfühler und 2 Tauchhülsen DN 15.

Wie groß ist das Gehäuse?

Die Gehäuseabmessungen betragen 660 x 485 x 305 mm.
