Atmos Paket P 30 Holzvergaser DC 18 GSE 19 kW Pufferspeicher PAP 1000 Liter


Artikelnummer:
EAN:

UD-70565

6.286,00 EUR *
Inhalt 1 Stück
Lieferung 2-4 Werktage
Kostenlose Beratung durch unsere Heizungs- und Sanitär-Experten Montag - Freitag: 8 bis 17 Uhr

* inkl. ges. MwSt. - Versandkostenfrei innerhalb Deutschlands

Atmos Komplettpaket P30 mit 19 kW Holzvergaserkessel DC 18 GSE

  • für den Heizbetrieb, ohne Warmwasser

Bestehend aus:

  • Holzvergaser DC18GSE (19 kW)
  • 1x PAP Pufferspeicher 1000 L
  • Zubehör

Die Holzvergaser der GSE Serie gehören zu den effektivsten und in Deutschland am häufigsten eingesetzten Heizkessel der Marke ATMOS. Die ATMOS GSE Holzvergaser zeichnen sich besonders durch ihren hohen Wirkungsgrad und ihre hervorragenden Emissionswerte aus und werden somit auch finanziell durch das BAFA gefördert. Der Aufbau dieser Holzvergaser ist eine Weiterentwicklung der älteren GS Serie. Somit ist bei beiden Serien bereits der Füllraum keramisch ausgekleidet. Diese von ATMOS patentierte Schutzkeramik hat eine V- förmige Geometrie, was ein optimales Nachrutzschen des Brenngutes ermöglicht und somit ein vollständiges Ausbrennen gewährleistet. Auch die Brennkammern der ATMOS GSE Serie sind vollständig durch Keramik geschützt. Somit wird eine lange Lebensdauer der ATMOS GSE Holzvergaser ermöglicht. Der höhere Wirkungsgrad der GSE Serie gegenüber anderen Serien ist auf den effizienten Rauchgaskanal zurück zu führen. Dieser ist größer und leistungsstärker und unterscheidet sich wesentlich im Aufbau zu den anderen ATMOS Holzvergaser Serien. In ihm sind große Röhrenwärmetauscher integriert, welche die Abgastemperatur nochmals reduzieren und den Wirkungsgrad somit erhöhen.

Eigenschaften:

  • Holzvergaser aus hochwertigem 6 und 8 mm Kesselstahl
  • kompakter, robuster Kesselaufbau
  • großer Füllraum für lange Heizintervalle
  • keramische Brennkammer
  • hoher Wirkungsgrad, bei geringem Brennstoffverbrauch
  • einfache Bedienung, geringer Reinigungsaufwand
  • hervorragende Staub- und CO Werte
  • ausgestattet mit sep. Rauchgasthermostaten, der permanente Kontrolle der Abgastemperatur sicher stellt
  • integrierter Sicherheitswärmetauscher für thermische Ablaufsicherung
  • großer Abgaswärmetauscher im Rauchgaskanal
  • Abschaltautomatik nach Abbrand des Holzes für Ladepumpe und Gebläse
  • optimales Abbrandverhalten durch V-förmige Füllraumgeometrie und Vermeidung von Hohlbrand
  • serienmäßig mit stromsparendem Saugzuggebläse
  • Begrenzung der max. Abgastemperatur über Belimo Stellmotor
  • standardmäßige Pufferladeregelung

Brennstoffe:

  • trockenes Holz, Restfeuchte 12-20 %, Ø 80 - 150 mm x Füllraummenge

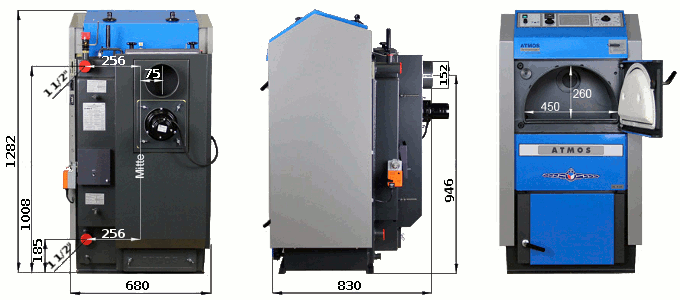

Technische Daten Holzvergaser GSE:

Nennleistung:
Wirkungsgrad:
Kesselgewicht:
Staub Emission:
CO Emission:
Höhe:
Breite:
Tiefe:
max. Brennholzlänge:
Füllöffnung Abmessung:
19 kW
90,2 %
376 kg
12 mg/m³
152 mg/m³
1282 mm
830 mm
680 mm
380 mm
450 x 260 mm

Smile Kesselregelung Set SDC9-21

Das Smile Regelsystem von Honeywell besteht aus einer Basisvariante, die zur Heizkreis-, Kesselfolge-, Kessel- und Warmwasserregelung mit Solar- und Multivalentregelfunktion sowie zur Fernwärmeübergabe mit nachgeschalteter Heizkreis- und Warmwasserregelung mit Solarintegration.
In der Grundfunktion sind die Smile Regeltypen zentrale witterungsgeführte Vorlauftemperaturregler für einen bzw. mehrere Heizkreise. Raumaufschaltung bzw. Raumregelung ist pro Heizkreis möglich.
Die lastabhängigen Kessel- bzw. Fernwärmeübergabetemperaturen werden durch die nachgeschalteten Heizkreise sowie der Warmwassertemperaturanforderung bestimmt und ebenso von Smile geregelt. Jeder Regler kann als eigenständiger (stand alone) Regler arbeiten. Durch Buskommunikation ist ein Zusammenschluß von bis zu 5 Smile Reglertypen zu einem System möglich.
Die Grundfunktionen sind in einem unverlierbaren Programm enthalten. Alle Parameter sowie Zeitprogramme sind mit vernünftigen Grundeinstellungen für jeden Regelkreis vorbelegt und erlauben bei Bedarf individuelle Anpassungen an die Anlage und Nutzergewohnheiten. Dafür ist kein PC-Einsatz nötig. Zur Inbetriebnahme oder Überprüfung sind alle Relaisausgänge auch manuell testbar.
Die Smile Regler erfüllen alle Anforderungen der aktuellen Energieeinsparverordnung und bieten darüber hinaus mit Optimierungs- und Zusatzfunktionen ein effizientes Energiemanagement vom Wärmeerzeuger bis zu den Verbraucherregelkreisen.

Witterungsgeführter Regler für:

  • 1 Kessel (1- oder 2-stufiger Brenner)
  • 1 ungemischter Heizkreis
  • plus 1 Mischregelkreis (SDC12-31: 2 Mischregelkreise)
  • plus 1 Warmwasserregelung
  • zusätzlich Solar möglich

Pufferspeicher PAP:

  • Pufferspeicher aus Stahl S235/JRG2
  • außen grundiert / innen roh
  • mit Fühlerklemmleiste für variable Fühlerpositionierung
  • Druckbefestigt 3 bar
  • Isolierung: 100 mm PU Weichschaumisolierung mit PVC Deckschicht
  • Inhalt: 1000 Liter
  • Durchmesser ohne Isolierung: 790 mm
  • Höhe mit Isolirung: 2165 mm
  • Kippmaß: 2157 mm
  • Gewicht ohne Isolierung: 150 kg

Ausdehnungsgefäß:

  • Membran - Druckausdehnungsgefäße nach Druckgeräterichtlinie 9723/EG und DIN EN 13831
  • Einsatz in geschlossenen Heizungsanlagen nach DIN EN 12828
  • Membrane geprüft nach DIN EN 13831
  • mit EG - Baumusterzertifikat
  • max. Anlagentemperatur: -10°C + 120°C
  • Farbe: rot pulverbeschichtet / hochglänzend
  • flachdichtender Systemanschluss mit Gewinde
Inhalt:
Abmaße:
Anschluß:
max. Betriebsüberdruck:
Vordruck:
105 Liter
DN 500 x H 665 mm
1"
6 bar
2,5 bar

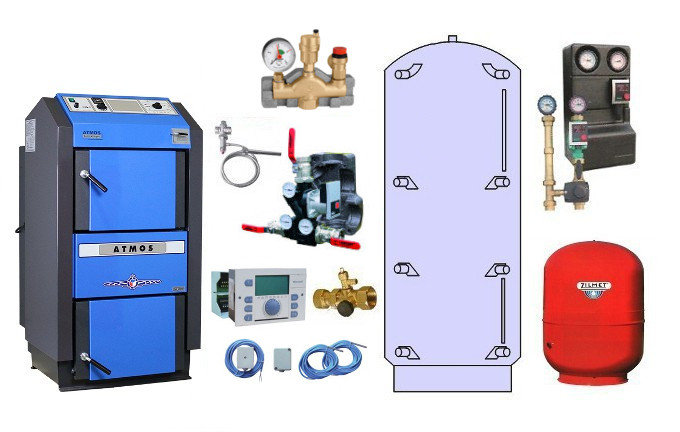

Lieferumfang

Artikel Artikel-Nr.
Holzvergaser DC18GSE
Kesselsicherheitsgruppe
Thermische Ablaufsicherung STS 20
Laddomat
Ausdehnungsgefäß 105 Liter
Regelung Smile SDC 9-21
Heizkreispumpengruppe HK2 mit Wilo Pico 25 1-4
PAP Pufferspeicher 1000 Liter
Rauchrohr Anschlusstück (ARS)
Kesselanschlusset
Kappenventil
01.04.18
08.01.20
08.01.10
06.01.44
05.10.25
16.02.10
20.17.03
03.01.04
10.03.10
09.12.10
05.80.02

Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung müssen von autorisierten Fachbetrieben (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) durchgeführt werden.
