5-10 Meter DW Light Doppelwandiges Edelstahl Abgassystem 25 mm Isolierung Ø 113 - 200 mm Festbrennstoff

Doppelwandiger Elementschornstein DW-Light 2.0 Edelmatt mit 25 mm Isolierung

Standartausführung Edelmatt, Hochglanz ohne Aufpreis (einfach kurz Bescheid geben).

Durch eine konsequente Weiterentwicklung in Qualität und Know-How gibt es jetzt den DW-Light als neue Weiterentwicklung, genannt DW-Light 2.0.  Der neue DW-Light 2.0 wird wie gewohnt standardmäßig mit dem Außenmantel in Edelmatt geliefert und auf Wunsch auch in Hochglanz ohne Aufpreis. Die Stecktiefe wird wieder auf 60 mm Einstecktiefe verlängert, was eine höhere Festigkeit der Steckverbindung sicherstellt. Die Schweißnähte werden nochmals durch Kugelstrahlung nachbehandelt und kontrolliert, die Klemmbänder wie gewohnt mit einem Schnellverschluss geliefert. Durch die moderne Fertigungsstätten in Deutschland sichern wir einen hohen Qualitätsstandard und Passgenauigkeit.

Der DW-Light 2.0 ist geeignet für:

• Festbrennstoff, sowie flüssige und gasförmige Brennstoffe
• bis zu 600 °C Abgastemperatur
• konzipiert für Unterdruck und auch Überdruckanlagen
• gerüstet für modernste Feuerungsanlagen
• fügt sich durch seine matte Oberfläche harmonisch in modernes und klassisches Design ein
• besonders geeignet für Ein- und Mehrfamilienhäuser
• Sonderanfertigungen kurzfristig verfügbar

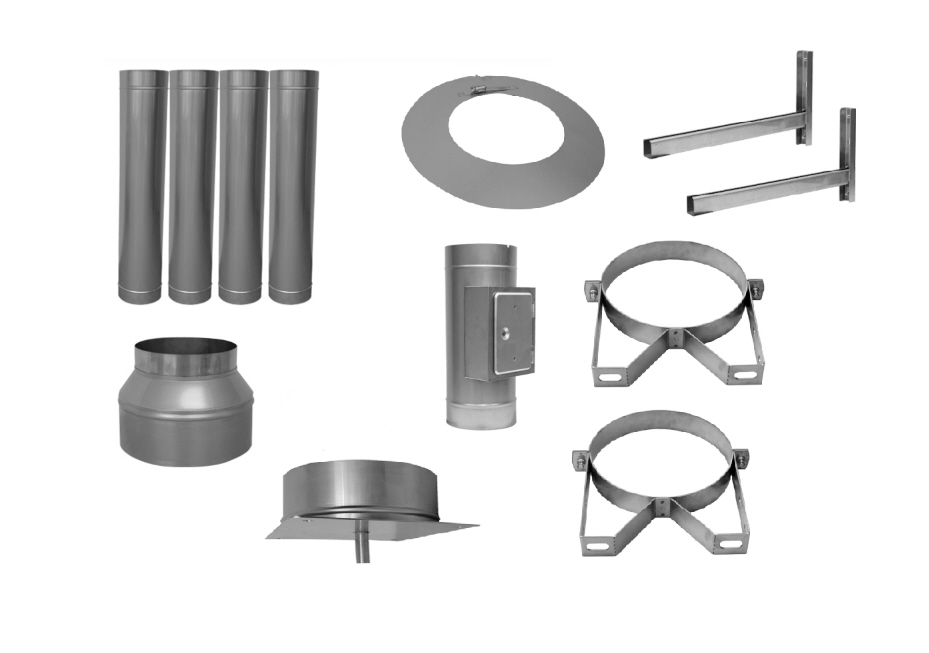

Set Inhalt:

5 Meter

• 1 x Fundamentplatte mit Ablauf unten
• 1 x Prüf- und Reinigungsöffnung eckig
• 1 x Feuerungsanschluss 90° für Festbrennstoff
• 4 x Rohrelement je 1000 mm
• 1 x konischer Mündungsabschluss
• 2 x Wandhalter, Abstand 75 mm
• 2 x Wandkonsole Typ 380
• 1 x Wandrosette, Randbreite 80 mm
• Erforderliche Klemmbänder sind im Lieferumfang enthalten

6 Meter

• 1 x Fundamentplatte mit Ablauf unten
• 1 x Prüf- und Reinigungsöffnung eckig
• 1 x Feuerungsanschluss 90° für Festbrennstoff
• 4 x Rohrelement je 1000 mm
• 1 x Rohrelement je 1000 mm Doppelmuffe
• 1 x konischer Mündungsabschluss
• 2 x Wandhalter, Abstand 75 mm
• 2 x Wandkonsole Typ 380
• 1 x Wandrosette, Randbreite 80 mm
• Erforderliche Klemmbänder sind im Lieferumfang enthalten

7 Meter

• 1 x Fundamentplatte mit Ablauf unten
• 1 x Prüf- und Reinigungsöffnung eckig
• 1 x Feuerungsanschluss 90° für Festbrennstoff
• 5 x Rohrelement je 1000 mm
• 1 x Rohrelement je 1000 mm Doppelmuffe
• 1 x konischer Mündungsabschluss
• 2 x Wandhalter, Abstand 75 mm
• 2 x Wandkonsole Typ 380
• 1 x Wandrosette, Randbreite 80 mm
• Erforderliche Klemmbänder sind im Lieferumfang enthalten

8 Meter

• 1 x Fundamentplatte mit Ablauf unten
• 1 x Prüf- und Reinigungsöffnung eckig
• 1 x Feuerungsanschluss 90° für Festbrennstoff
• 6 x Rohrelement je 1000 mm
• 1 x Rohrelement je 1000 mm Doppelmuffe
• 1 x konischer Mündungsabschluss
• 2 x Wandhalter, Abstand 75 mm
• 2 x Wandkonsole Typ 380
• 1 x Wandrosette, Randbreite 80 mm
• Erforderliche Klemmbänder sind im Lieferumfang enthalten

9 Meter

• 1 x Fundamentplatte mit Ablauf unten
• 1 x Prüf- und Reinigungsöffnung eckig
• 1 x Feuerungsanschluss 90° für Festbrennstoff
• 7 x Rohrelement je 1000 mm
• 1 x Rohrelement je 1000 mm Doppelmuffe
• 1 x konischer Mündungsabschluss
• 2 x Wandhalter, Abstand 75 mm
• 2 x Wandkonsole Typ 380
• 1 x Wandrosette, Randbreite 80 mm
• Erforderliche Klemmbänder sind im Lieferumfang enthalten

10 Meter

• 1 x Fundamentplatte mit Ablauf unten
• 1 x Prüf- und Reinigungsöffnung eckig
• 1 x Feuerungsanschluss 90° für Festbrennstoff
• 8 x Rohrelement je 1000 mm
• 1 x Rohrelement je 1000 mm Doppelmuffe
• 1 x konischer Mündungsabschluss
• 3 x Wandhalter, Abstand 75 mm
• 2 x Wandkonsole* Typ 380
• 1 x Wandrosette, Randbreite 80 mm
• Erforderliche Klemmbänder sind im Lieferumfang enthalten

*Wandkonsole

• Ø113 mm = 70-190 mm
• Ø130 mm = 70-185 mm
• Ø150 mm = 70-155 mm
• Ø180 mm = 70-125 mm
• Ø200 mm = 70-100 mm

Technische Daten:

• Durchmesser: 113, 130 ,150, 180, 200 mm (größere Durchmesser auf Anfrage)
• Ausführung: Außenmantel in Edelmatt (Hochglanz ohne Aufpreis)
• rauchgasführendes Innenrohr: Edelstahl 1.4404/1.4571 (AISI 316L)
• Isolierung: 25 mm
• Außenrohr: Edelstahl 1.4301
• Materialstärke: 5 mm
• Maximale Abgastemperatur: 600 °C
• Betriebsweise: Unterdruck und Überdruck
• Brennstoffe: Öl, Gas, Festbrennstoffe, Pellets
• Leistungserklärung: DoP Ausf. 004 DW-Light 2.0 20-02-2020
• Betriebsweise: Verbindungsleitung
• Leistungserklärung: DoP Ausf. 005 VBL 20-02-2020 nach EN 1856-2:2009-09

Auf Anfrage:

• einzelne Rohrelemente zur Erweiterung Höhe 250, 500 oder 1000 mm
• Maßanfertigung möglich
• Bogen 15°, 30°, 45° oder 87°
• Wandhalter, Wandkonsole
• Fußplatte, Regenhaube, Mündungsabschluss
• Übergangsstücke, Reinigungsöffnung

Gerne machen wir Ihnen ein individuelles Angebot nach Wünschen oder Vorgaben.
