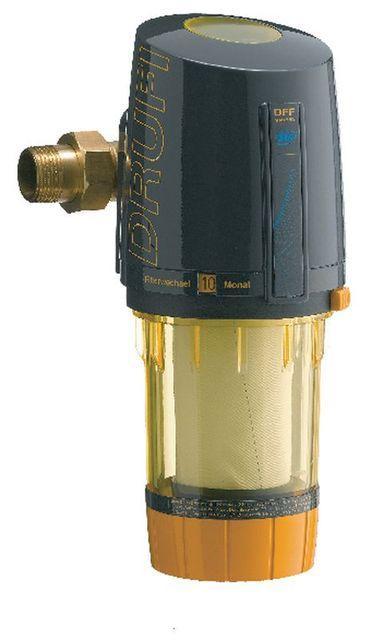

SYR Sasserath DRUFI DFF Druckminderer mit Kerzenfilter und Manometer

Der SYR Sasserath DRUFI DFF ist eine Armaturenkombination für die Hauseingangsinstallation. Er verbindet einen Kerzenfilter mit einem Druckminderer und ist für den Einsatz in Trinkwasserinstallationen vorgesehen.

Der integrierte Druckminderer ist werkseitig auf 4 bar Ausgangsdruck eingestellt. Über den außen liegenden Einstellgriff kann der Ausgangsdruck individuell im Bereich von 1,5 bis 6 bar angepasst werden. Ein Ausgangsdruck-Manometer gehört zur Ausstattung.

Ihre Vorteile auf einen Blick

Kombination aus Filter und Druckminderer: für die Installation am Hauseingang
Kerzenfilter: mit Filterelementen aus Kunststoff
Druckminderer integriert: werkseitig auf 4 bar Ausgangsdruck eingestellt
Einstellbereich 1,5 bis 6 bar: individuelle Anpassung über außen liegenden Einstellgriff
Mit Manometer: zur Anzeige des Ausgangsdrucks
Schallgeschützte Ausführung: geeignet für den Einbau in Wohngebäuden
Für Trinkwasser geeignet: Einsatz in der Hauswasserinstallation
Flexible Montage: über das DRUFI-Flanschprogramm in senkrechte oder waagerechte Leitungen
Spardruckeinstellung möglich: unterstützt eine angepasste Druckversorgung
Inklusive Montagezubehör: mit Flanschdichtung, Schrauben und passenden Schlüsseln

Armaturenkombination für die Hauseingangsinstallation

Der DRUFI DFF wurde speziell für die Hauseingangsinstallation entwickelt. Die Armaturenkombination besteht aus einem Kerzenfilter und einem Druckminderer. Dadurch können Partikel aus dem Trinkwasser gefiltert und der Ausgangsdruck auf einen passenden Wert eingestellt werden.

Die korrekte Einbaureihenfolge innerhalb der Armaturenkombination ist auf die Anforderungen der Hauswasserinstallation abgestimmt. Das sorgt für eine kompakte und übersichtliche Lösung direkt am Hausanschluss.

Druckminderer mit Einstellbereich von 1,5 bis 6 bar

Der Druckminderer-Einsatz ist werkseitig auf einen Ausgangsdruck von 4 bar eingestellt. Über den außen liegenden Einstellgriff kann der Ausgangsdruck je nach Anlage und Bedarf zwischen 1,5 und 6 bar eingestellt werden.

Das integrierte Ausgangsdruck-Manometer erleichtert die Kontrolle der Einstellung. So lässt sich der eingestellte Druck direkt an der Armatur ablesen.

Kerzenfilter für Trinkwasser

Der integrierte Kerzenfilter besitzt Filterelemente aus Kunststoff. Die angegebene Durchlassweite liegt bei 90 bis 125 µm. Der Filter ist für das Medium Trinkwasser vorgesehen.

Zum Lieferumfang gehört ein Filtertassenschlüssel. Damit lässt sich die Filtertasse bei Bedarf öffnen.

Montage über das DRUFI-Flanschprogramm

Für die Montage in die Rohrleitung wird das DRUFI-Flanschprogramm verwendet. Die passenden Flansche können in senkrechte und waagerechte Leitungen montiert werden. Dadurch lässt sich der DRUFI DFF flexibel in unterschiedliche Einbausituationen integrieren.

Ausstattung

Kerzenfilter mit Filterelementen aus Kunststoff
Integrierter Druckminderer
Ausgangsdruck-Manometer
Außen liegender Einstellgriff
Flanschdichtung
Innensechskantschrauben zur Flanschmontage
Montageschlüssel für die Innensechskantschrauben
Filtertassenschlüssel

Technische Daten

Produkt	SYR Sasserath DRUFI DFF
Produktart	Armaturenkombination aus Kerzenfilter und Druckminderer
Medium	Trinkwasser
Betriebsdruck	min. 2 bar, max. 16 bar
Einstellbereich Druckminderer	1,5 - 6 bar
Werkseitiger Ausgangsdruck	4 bar
Betriebstemperatur	30 °C
Durchlassweite	90 - 125 µm
Schallschutz	Gruppe 1

Durchflussleistung

DN 20	2,3 m³/h bei Δp 1,1 bar
DN 25	3,6 m³/h bei Δp 1,1 bar
DN 32	5,8 m³/h bei Δp 1,1 bar

Für die zentrale Trinkwasserinstallation

Der SYR DRUFI DFF eignet sich für die zentrale Installation am Hauseingang. Er filtert das Trinkwasser und reduziert den Ausgangsdruck auf einen einstellbaren Wert. Dadurch kann die nachfolgende Hausinstallation gleichmäßiger mit Wasser versorgt werden.

Durch die Kombination aus Kerzenfilter, Druckminderer und Manometer ist die Armatur besonders praktisch, wenn eine kompakte Lösung mit Druckanzeige gesucht wird.

Fazit

Der SYR Sasserath DRUFI DFF kombiniert Kerzenfilter, Druckminderer und Manometer in einer kompakten Armatur für die Hauseingangsinstallation. Der Druckminderer ist werkseitig auf 4 bar eingestellt und kann zwischen 1,5 und 6 bar angepasst werden.

Mit Trinkwasser-Eignung, schallgeschützter Ausführung, flexibler Flanschmontage und praktischer Druckanzeige ist der DRUFI DFF eine durchdachte Lösung für moderne Hauswasserinstallationen.
