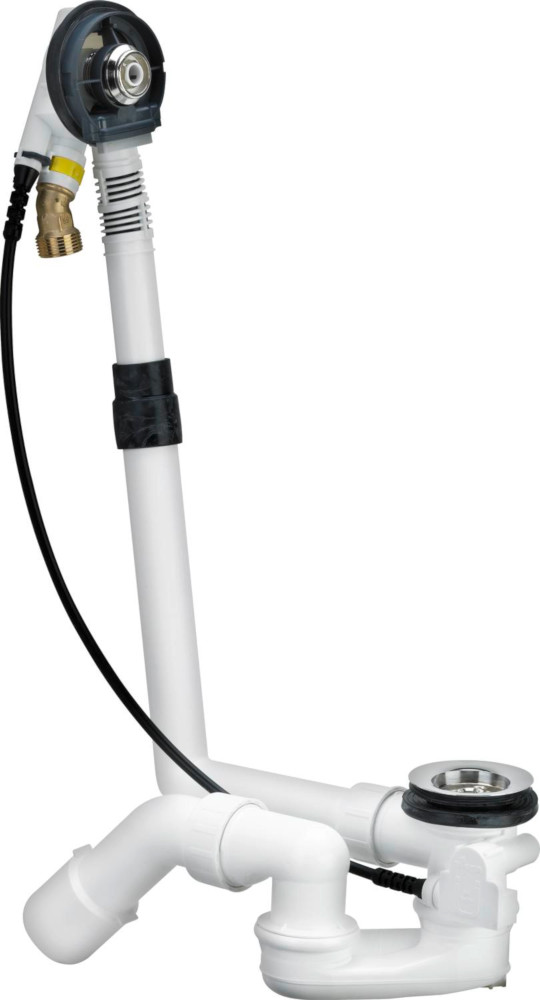

Viega Multiplex Trio Ablaufgarnitur
Artikelnummer: 725778
EAN: 4015211725778
SKU: 175741
Viega Multiplex Trio Ablaufgarnitur für Normalwannen oder Sonderwannen (ab Baujahr 06/2015)
Wahlweise nur Ausstattungsset MT5 in chrom oder Ablaufgarnitur Normal- / Sonderwanne ohne/mit Ausstattungsset MT5
Multiplex Trio Ablaufgarnitur für Wasserzulauf durch Überlaufkörper
Der Multiplex Trio-Ab- / Überlauf ist ein kombinierter Zu-, Ab- und Überlauf mit Geruchverschluss für Badewannen mit 52 mm großem Ablaufloch. Der Zulauf erfolgt durch die Überlauföffnung.
Funktionseinheit: flache Ausführung; nur 33 mm Platzbedarf hinter Badewanne
- für Wasserzulauf durch Überlaufkörper
- ohne: Drehrosette, Überlaufrosette, Ventilkegel
Ausstattung:
Zulaufflansch, Geruchverschluss, Ablaufbogen 45°, Ventil verchromt
Technische Daten:
| Multiplex Trio | Normalwanne | Sonderwanne |
| Ab-/Überlauf: | Ablauf Kopfseite | verlängerter Ablauf, Mittelanschluss |
| Sperrwasserhöhe: | 50 mm | 50 mm |
| Ablaufleistung Anstauhöhe: | 300 mm 0,92 l/s | 300 mm 0,92 l/s |
| Überlaufleistung Anstauhöhe: | 60 mm über Mitte Überlaufloch 0,63 l/s | 60 mm über Mitte Überlaufloch 0,63 l/s |
| Anschluss Abwasserleitung, wahlweise: | Ø 40 mm oder Ø 50 mm, mit Ablaufbogen 45° | Ø 40 mm oder Ø 50 mm, mit Ablaufbogen 45° |
| Bowdenzug-Länge: | 560 mm | 725 mm |
| Länge: | 100-260 mm | 130-370 mm |
| Höhe: | 180-400 mm | 180-430 mm |
| Modell-Nr.: | 6161.52 | 6161.62 |
Wahlweise Ausstattungsset MT5, mit Abdeckrosette, Zulaufabdeckung und Ventilkegel
- für Ab-/Überlauf-Funktionseinheit
- geeignet für:
- Multiplex Trio-Ab-/Überlauf Modell 6161.52 ( 725778 )
- Multiplex Trio-Ab-/Überlauf Modell 6161.62 ( 727970 )
- Multiplex Trio-Ab-/Überlauf Modell 6161.72
Ausstattung:
Drehrosette, Überlaufrosette, Ventilkegel
Modell-Nr.: 6161.01 ( 725785 )
Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung müssen von autorisierten Fachbetrieben (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) durchgeführt werden.
Installationshinweis 400V:
Bei elektrischen Geräten mit einem Anschlusswert von 400V ist ein Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Installation darf nur durch einen eingetragenen Fachhandwerksbetrieb vorgenommen werden und vor einer Erstinstallation ist die Zustimmung des jeweiligen Netzbetreibers einzuholen.
5
4
3
2
1
Rezensionen werden geladen...
Rezension löschen
Datanorm Ausschreibungstext
Angaben ohne Gewähr!
Multiplex Trio-Ab-/Überlauf
Funktionseinheit
flache Ausführung; nur 33 mm Platzbedarf hinter Badewanne
- für Wasserzulauf durch Überlaufkörper
- ohne: Drehrosette, Überlaufrosette, Ventilkegel
Ausstattung
Zulaufflansch, Geruchverschluss, Ablaufbogen 45°, Ventil verchromt
Technische Daten
Sperrwasserhöhe 50 mm
Ablaufleistung Anstauhöhe 300 mm 0,92 l/s
Überlaufleistung Anstauhöhe 60 mm über Mitte Überlaufloch 0,63 l/s
Hinweis
Siehe aktuelle Übersicht der Verwendungshinweise!
nach DIN EN 274
Modell 6161.52
Artikel 725 778
DN: 40/50
Bowdenzug-Länge: 560
L: 100-260
H: 180-400
Badewanne Standard
für Badewanne mit Ablaufloch-Ø 52
Merkmale
Angaben ohne Gewähr!
Serie: Abläufe f. Bade- u. Duschwannen
Modell: 6161.52
Herkunftsland: DE
Haltbarkeitszeitraum: 99
Exportfähig: Nein
Gefahrgut: Nein
Entsorgungsdienstleister: Zentek
