Buderus Paket WPL2 HEP Luft/Wasser 13,8 kW 400L WWS 200L PS 1HK

Hersteller : Buderus Artikelnummer: 7739601658
Verfügbarkeit:

Lieferzeit 1 - 2 Werktage

16.400,00 EUR *




A++
Heizen



Sie brauchen Hilfe?

Beratung von Experten
Berater anrufen

04621 – 30 60 89 90

Montag - Freitag
08:00 Uhr - 17:00 Uhr



Produktinformationen

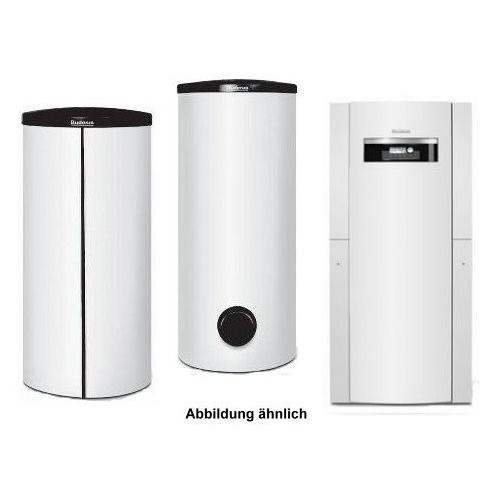

Buderus Logaplus-Paket WPL2 HEP

WPL14 I, 13,8 kW, SH 380, 1 Heizkreis, Hocheffizienzpumpe

Buderus Logatherm Luft/Wasser-Wärmepumpe WPL 14 I.
Standard, hocheffiziente Wärmepumpe zur Innenaufstellung.
Mit 400L Warmwasserspeicher, 200L Parallelpufferspeicher und weiterem Zubehör.
Für 1 Heizkreis konzipiert.

Entsprechend den gültigen Normen/Sicherheitsvorschriften ausgeführte anschlussfertige Luft/Wasser-Wärmepumpe z. Innenaufstellung mit chlorfreiem Sicherheitskältemittel. Das Gerät besteht aus einem
feuerverzinkten, verwindungsfreien Rahmen, die Blechfassadierung ist verzinkt, kunststoffbeschichtet, schallgedämmt und mit Schnellverschlüssen versehen. Gehäusefarbe weiß, RAL 9010. Kältekreis mit schwingungs- und schallgedämpftem ScrollVerdichter sowie wärmeisoliertem Edelstahlplattenwärmetauscher als Kondensator. Der Verdampfer besteht aus Kupferrohr mit aufgepressten Aluminiumlamellen und wird mittels Axialventilator beaufschlagt. Abtauung erfolgt durch Kreislaufumkehr. Hoch- und Niederdrucküberwachung des Kältekreises, Schaltkasten mit Steuer- und Überwachungsorganen für die Wärmepumpe. Sensoren zur Temperaturüberwachung von Kältekreis und Heizwasserseite. Der Kondensatwasserschlauch (1,5 m) ist an der Wärmepumpe fest angeschlossen und aus dem Gerät geführt.
Integrierter Elektroheizstab 9 kW zur Unterstützung der Heizung und Warmwasserbereitung im monoenergetischen Betrieb. Separate Spannungsversorgung für internen Heizstab erforderlich. Luftkanäle sind funktionsnotwendiges Zubehör und müssen anlagenspezifisch ausgewählt werden .
Integrierter Wärmepumpenmanager HMC 20 - Witterungsgeführter Heizungs- und Wärmepumpenmanager mit Vollgrafikdisplay und Menüführung, laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung, alle Betriebsarten einzeln programmierbar, automat. Heizgrenzfunktion, Legionellenschutzprogramm, Estrichausheizprogramm, Pumpenoptimierungsprogramm, Ansteuerung von mehreren Wärmeerzeugern, Ansteuerung eines Mischkreises (Lade- / Entlade), Datenloggerfunktion, Fehlerdiagnoseprogramm mit Fehlerspeicher, Kurzprogramm für Kundendienst, Inbetriebnahme-Assistent, Entlüftungsprogramm, Schnellladefunktion für Warmwasserbereitung, automatische Sommer- /
Winterzeitfunktion, Urlaubszeitfunktion, Mehrsprachigkeit, erweiterungsfähig.

1 Stk.Buderus Logatherm Luft/Wasser-Wärmepumpe WPL 14 I
Technische Daten:
Heizleistung/COP n. EN14511 bei A2/W35: 13,8 kW / 3,5
Einsatzgrenzen Heizkreis: Vorlauftemp.: * 20 bis 50(60) C Wärmequelle: -20 bis 35 °C
Luftvolumenstrom bei max. externer Pressung: 5600 m³/h
Druckverlust WP bei nom. Heizwasser-Volumenstrom: 0,12 bar
Nominaler Heizwasser- Volumenstrom: 2900 l/h
Maße (BxTxH ohne Schnittstellen und Bedienteil): 795x1050x1780 mm
Anschluss Heizung: 5/4
Gewicht gesamt: 370 kg
Kältemittel/Füllgewicht: R407C/5,8 kg
Spannungscode: 3-phasiger Wechselstrom 400V/50Hz
Anlaufstrom: direkt/mit Sanftanlasser: 74/26
Elektroheizelement 3-/2-/1-phasig: 9/6/3 kW
* abhängig von Bauteiltoleranzen und vom Durchfluss.

1 Stk. Buderus Logalux Warmwasserspeicher SH 380 EW für Logatherm Wärmepumpen WPL.
Warmwasserspeicher mit einem speziell auf Wärmepumpen ausgelegten Glattrohrwärmetauscher, für alle Logatherm Wärmepumpen WPL..IK und für Logatherm bis WPL 25 I/A. Der auf 3 verstellbaren
Standfüßen stehende Warmwasserspeicher ist nach DIN 4753 emailliert, mit einer Korrosionsschutzanode, Reinigungsflansch sowie einem Fühler für den Wärmepumpenmanager HMC20 ausgestattet.
Der doppelt gewickelte Glattrohrwärmetauscher mit großer Übertragungsfläche gewährleistet einen geringen Druckverlust bei hoher Übertragungsleistung. Der Speicher ist mit direkt aufgeschäumten
50 mm PU-Hartschaum isoliert und mit einem Außenmantel aus kaschierter PVC-Folie versehen. Farbe weiß.
Technische Daten:
Durchmesser mit Isolierung: 700 mm
Höhe: 1620 mm
Nettogewicht: 170 kg
Nenninhalt nach DIN 4753: 362 L
Max. zul. Speichertemperatur: 95 °C
Zul. Betriebsüberdruck: 10 bar
Wärmetauscherfläche: 5 m²
Druckverlust Wärmetauscher bei 2,5 m³/h: 60 mbar
Anschlüsse für Heizungsvor- und Rücklauf: 2 x R 5/4 IG
Anschluss für Warmwasser: 1 x R 5/4 AG Kaltwasser/Entleerung: 1 x R 5/4 AG Zirkulation: 1 x 3/4 IG
Reinigungsflansch: DN 110
Tauchhülse mit Fühler: 1 x Durchmesser (innen) 7 mm

1 Stk. PSW 200, Parallelpufferspeicher mit 3 verstellbaren Standfüßen zur Paralleleinbindung für Logatherm Wärmepumpen WPL zur hydraulischen Trennung von Erzeuger- und Verbraucherkreis. Der Stahlbehälter ist mit 50 mm PU-Weichschaum-Isolierung eingeschäumt und mit isoliertem Außenmantel inkl. kaschierter PVC-Folie versehen, Fühler im Lieferumfang. Farbe Isolierung weiß.
Technische Daten:
Nenninhalt: 200 L
Durchmesser mit Isolierung: 600 mm
Höhe: 1310 mm
Kippmaß ohne Isolierung: 1440 mm
Nettogewicht: 60 kg
Max. Speichertemperatur: 95 °C
Zul. Betriebsüberdruck: 3 bar
Heizwasseranschluss: 4 x R 6/4 IG
Anschlüsse für Heizstäbe (max. 6 kW): 1 x R 6/4 IG
Anschluss für Fühlertauchhülse: 2 x R 1/2 IG
Tauchrohr für Fühlerhülse: 2 x Durchmesser (innen) 8 mm
Anschluss für Entlüftungs- und Sicherheitsventil: 1 x R 1 IG
Anschluss für Entleerungshahn: 1 x R 3/4 AG

1 Stk. Absorptions-Luftabscheider 1 1/4
2 Stk. Logafix-KFE-Kugelhahn 1/2
1 Stk. Wärmemengenzähler WMZ
1 1/4
Entsprechend EEWärmeG als Volumenstrommesseinrichtung. Mit Montagezubehör.
Zum Lieferumfang gehört ebenfalls die Zusatzplatine HMC20 Z.
1 Stk. GRUNDFOS Elektron. geregelte Umwälzpumpe MAGNA 32-60 PN10 R5/4 180 mm 1x230V HWM, mit Permanentmagnet-Motor (ECM-Technologie) in Inlinebauweise, mit integriertem
Frequenzumrichter zur Leistungsanpassung durch stufenlose Drehzahländerung.
1 Stk. Logafix Pumpenkugelhahn 1 1/4 DN 32 mit Schwerkraftbremse. Pumpenkugelhahn mit Sperrventil DN 32, 1 IG, Ms
1 Stk. Logafix Pumpenkugelhahn 1 1/4 DN 32, ohne Schwerkraftbremse. Pumpenkugelhahn ohne Sperrventil DN 32, 1 IG, Ms
1 Stk. Heizkreis-Schnellmontage-System z. Wandmontage inklusive Hocheffizienz-Pumpenbaugruppe in isolierter Schale, weiße Verkleidung.
Umwälzpumpe Alpha HS 32-60
Nabenabstand 130 mm, inklusive Befestigungsmaterial.
2 Thermometer im Kugelhahn integriert.
Die Hocheffizienz-Umwälzpumpe muss über ein bauseitiges Relais am Wärmepumpenmanager angeschlossen werden.
1 Stk. Umschaltventil 1 1/4 vom Heizbetrieb auf Warmwasserbereitung. Mit Stellmotor und Anschlusskabel 0,9 m, AnschlussSpannung 230 V.
1 Stk. Installationspaket INPI f. die Heizungsseite. Für innen aufgestellte Wärmepumpen. Mit einem geraden Gewindeanschluss 1 1/4 und einer 90C gekröpften Überwurfverschraubung, flachdichtend. Bestehend aus 2 Flexschläuchen 5/4, Länge 1 m, mit 2 Dichtungen.
1 Stk. Membran Ausdehnungsgefäß 35 l für Heizungskreislauf in geklemmter Ausführung.
Gemäß Druckgeräterichtlinie 97/23/EG, Farbe weiß.
1 Stk. Kappenventil für geschlossene Heizungsanlagen. Zur Wartung und zum problemlosen Austausch von Membran Ausdehnungsgefäßen ohne Entleeren der Anlage.
1 Stk. Sicherheitsbaugruppe für geschlossene Heizungsanlagen nach DIN EN 12828. Gebrauchsfertig bestückt mit Schnellentlüfter und Manometer 63/4, 3/8.
Inklusive Isolierung und Sicherheitsventil 3 bar.
Buderus-Artikel-Nr.: 7739601658




Verfügbare Downloads:

Download Produktdatenblatt Download Energielabel


Technische Merkmale

Energieeffizienzklasse (Heizen) A++
Nennwärmeleistung bis 16kW
