Buderus Paket WPL 18A HEP 17,2 kW WWS+PS 1HK Luft/Wasser Wärmepumpe

Hersteller : Buderus Artikelnummer: 7739601729
Verfügbarkeit:

Lieferzeit 1 - 2 Werktage

18.193,00 EUR *





Sie brauchen Hilfe?

Beratung von Experten
Berater anrufen

04621 – 30 60 89 90

Montag - Freitag
08:00 Uhr - 17:00 Uhr



Produktinformationen

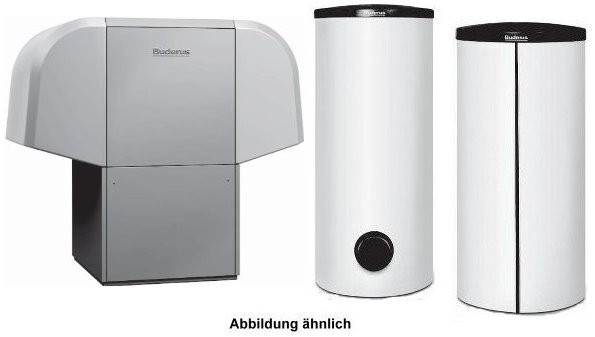

Buderus Logaplus Paket WPL 3 HEP

WPL18 A, 17,2 kW, SH440, PS200, 1 Heizkreis, Hocheffizienzpumpe

Buderus Logatherm Luft/Wasser-Wärmepumpe WPL 18 A.
Hocheffiziente Wärmepumpe zur Außenaufstellung.
Mit 500L Warmwasserspeicher, 200L Parallelpufferspeicher und weiterem Zubehör.
Für 1 Heizkreis konzipiert.

Entsprechend den gültigen Normen/Sicherheitsvorschriften ausgeführte anschlussfertige Luft-/Wasser-Wärmepumpe für die Außenaufstellung mit chlorfreiem Sicherheitskältemittel. Das Gerät besteht aus einem feuerverzinkten, zusätzlich KTL beschichteten und verwindungsfreien Rahmen, Blechfassadierung aus eloxiertem, pulverbeschichtetem Aluminium, schallgedämmt und mit Schnellverschlüssen versehen. Außenhutzen aus UV-beständigem Kunststoff. Kältekreis mit schwingungs- und schallgedämpftem Scroll-Verdichter und wärmeisoliertem Edelstahlplattenwärmetauscher als Kondensator. Der Verdampfer besteht aus Kupferrohr mit aufgepressten Aluminiumlamellen und wird mittels d. Axialventilator beaufschlagt.
Die Abtauung erfolgt durch Kreislaufumkehr. Hoch- und Niederdrucküberwachung des Kältekreises, Schaltkasten mit Steuer- und Überwachungsorganen für die Wärmepumpe und kodierten Steckverbindungen zum Anschluss der elektrischen Steuerund Fühlerleitung. Sensoren zur Temperaturüberwachung des Kältekreises und der Heizwasserseite. Wärmebedarfsabhängige Verdichteransteuerung. Integrierter Elektroheizstab 9 kW zur Unterstützung der Heizung und Warmwasserbereitung im monoenergetischen Betrieb. Separate Spannungsversorgung für internen Heizstab erforderlich.
Funktionsnotwendiges Zubehör:
Zum Betrieb der WPL..A ist ein externer Wärmepumpenmanager HMC20 und eine elektrische Verbindungsleitung EVL erforderlich: EVL in Längen von 5-60 m im Sortiment.

Lieferumfang:

1 Stk. Buderus Logatherm Luft/Wasser-Wärmepumpe WPL 18 A Technische Daten:
Heizleistung/COP n. EN14511
bei A2/W35: 1.Verdichter 9,5 kW / 3,8 2.Verdichter 17,2 kW / 3,6
Einsatzgrenzen: Vorlauftemp.: * 20 bis 50(60) C Wärmequelle: -20 bis 35 °C
Luftvolumenstrom bei max. externer Pressung: 5600 m³/h
Druckverlust WP bei nom. Heizwasser-Volumenstrom: 0,18 bar
Nominaler Heizwasser- Volumenstrom: 3800 l/h
Anschluss Heizkreis: 5/4
Maße (BxTxH): 1050x1872x1793 mm
Gewicht gesamt: 395 kg
Kältemittel/Füllgewicht: R407C/6,8 kg
Spannungscode: 3-phasiger Wechselstrom 400V/50Hz
Anlaufstrom: direkt/mit Sanftanlasser: 51,5/30 A
Elektroheizelement 3-/2-/1-phasig: 9/6/3 kW
Farbe Wärmepumpe: perlmausgrau
Farbe Umlenkhaube: perlsilber
* abhängig von Bauteiltoleranzen und vom Durchfluss.

1 Stk. Buderus Logalux Warmwasserspeicher SH 440 EW f ür Logatherm Wärmepumpen WPL.
Warmwasserspeicher mit einem speziell auf Wärmepumpen ausgelegten Glattrohrwärmetauscher, für alle Logatherm Wärmepumpen WPL..IK und für Logatherm WPL 31 I/A. Der auf 3 verstellbaren Standfüßen stehende Warmwasserspeicher ist nach DIN 4753 emailliert, mit einer Korrosionsschutzanode, Reinigungsflansch sowie einem Fühler für den Wärmepumpenmanager HMC20 ausgestattet. Der doppelt gewickelte Glattrohrwärmetauscher mit großer Übertragungsfläche gewährleistet einen geringen Druckverlust bei hoher Übertragungsleistung. Der Speicher ist mit direkt aufgeschäumten 50 mm PU-Hartschaum isoliert und mit einem Außenmantel aus kaschierter PVC-Folie versehen.
Farbe weiß.
Technische Daten:
Durchmesser mit Isolierung: 700 mm
Höhe: 1956 mm
Nettogewicht: 218 kg
Nenninhalt nach DIN 4753: 432 L
Max. zul. Speichertemperatur: 95 °C
Zul. Betriebsüberdruck: 10 bar
Wärmetauscherfläche: 7 m²
Anschlüsse für Heizungsvor- und Rücklauf: 2 x R 5/4 IG
Anschluss für Warmwasser: 1 x R 5/4 AG Kaltwasser/Entleerung: 1 x R 5/4 AG Zirkulation: 1 x 3/4 IG Elektroheizelement 4,5 kW: 1 x 6/4 IG
Reinigungsflansch: DN 110
Tauchhülse mit Fühler: 1 x Durchmesser (innen) 7 mm

1 Stk. PSW 200, Parallelpufferspeicher mit 3 verstellbaren Standfüssen zur Paralleleinbindung für Logatherm Wärmepumpen WPL zur hydraulischen Trennung von Erzeugerund Verbraucherkreis. Der Stahlbehälter ist mit 50 mm PU-Weichschaum-Isolierung eingeschäumt und mit isoliertem Außenmantel inklusive kaschierter PVC-Folie versehen, Fühler im Lieferumfang enthalten. Farbe Isolierung weiß.
Technische Daten:
Nenninhalt: 200 L
Durchmesser mit Isolierung: 600 mm
Höhe: 1310 mm
Kippmaß ohne Isolierung: 1440 mm
Nettogewicht: 60 kg
Max. Speichertemperatur: 95 °C
Zul. Betriebsüberdruck: 3 bar
Heizwasseranschluss: 4 x R 6/4 IG
Anschlüsse für Heizstäbe (max. 6 kW): 1 x R 6/4 IG
Anschluss für Fühlertauch- hülse: 2 x R 1/2 IG
Tauchrohr für Fühlerhülse: 2 x Durchmesser (innen) 8 mm
Anschluss für Entlüftungs- und Sicherheitsventil: 1 x R 1 IG
Anschluss für Entleerungs- hahn: 1 x R 3/4 AG

1 Stk. HMC20, Wärmepumpenmanager für die Wandmontage. Witterungsgeführter Heizungsregler f. die Betriebsweisen monovalent, monoenergetisch und bivalent. Weißes Reglergehäuse.
Maße (LxTxB): 490 x 138 x 350 mm
Gewicht: 8,48 kg
1 Stk. Absorptions-Luftabscheider 1 1/4
2 Stk. Logafix-KFE-Kugelhahn 1/2
1 Stk. Wärmemengenzähler WMZ 1 1/4
Entsprechend EEWärmeG als Volumenstrommesseinrichtung. Mit Montagezubehör.
Zum Lieferumfang gehört ebenfalls die Zusatzplatine HMC20 Z.
1 Stk. GRUNDFOS Elektron. geregelte Umwälzpumpe MAGNA 32-60 PN10 R1 1/4 180 mm 1x230V HWM, mit Permanentmagnet-Motor (ECM-Technologie) in Inlinebauweise, mit integriertem Frequenzumrichter zur Leistungsanpassung durch stufenlose Drehzahländerung.
1 Stk. Logafix Pumpenkugelhahn 1 1/4 DN 32 mit Schwerkraftbremse. Pumpenkugelhahn mit Sperrventil DN 32, 1 IG, Ms
1 Stk. Logafix Pumpenkugelhahn 1 1/4 DN 32, ohne Schwerkraftbremse. Pumpenkugelhahn ohne Sperrventil DN 32, 1 IG, Ms
1 Stk. Heizkreis-Schnellmontage-System z. Wandmontage inklusive Hocheffizienz-Pumpenbaugruppe in isolierter Schale, weiße Verkleidung.
Umwälzpumpe Alpha HS 32-60
Nabenabstand 130 mm, inklusive Befestigungsmaterial.
2 Thermometer im Kugelhahn integriert.
Die Hocheffizienz-Umwälzpumpe muss über ein bauseitiges Relais am Wärmepumpenmanager angeschlossen werden.
1 Stk. Umschaltventil 1 1/4 vom Heizbetrieb auf Warmwasserbereitung. Mit Stellmotor und Anschlusskabel 0,9 m, Anschluss-Spannung 230 V.
1 Stk. INPA 1 1/4, Installationspaket für außen aufgestellte Wärmepumpen. Bestehend aus 2 druckfesten Heizungsschläuchen mit Länge 0,5 m. Inklusive 4 Schlauchtüllen mit IG und 2 Dichtungen. Isolierung erfolgt bauseits.
1 Stk. Membran Ausdehnungsgefäß 35 L für Heizungskreislauf in geklemmter Ausführung.
Gemäß Druckgeräterichtlinie 97/23/EG, Farbe weiß.
1 Stk. Kappenventil für geschlossene Heizungsanlagen. Zur Wartung und zum problemlosen Austausch von Membran Ausdehnungsgefäßen ohne Entleeren der Anlage.
1 Stk. Sicherheitsbaugruppe für geschlossene Heizungsanlagen nach DIN EN 12828. Gebrauchsfertig bestückt mit Schnellentlüfter und Manometer 63/4, 3/8. Inklusive Isolierung und Sicherheitsventil 3 bar.
Buderus-Artikel-Nr.: 7739601729




Verfügbare Downloads:

Download Produktdatenblatt Download Energielabel


Technische Merkmale

Energieeffizienzklasse (Heizen) A+
Nennwärmeleistung bis 24 kW
