Atmos Pelletheizungsanlage P-4 Pelletheizung 14 kW Pufferspeicher PAW 800 Liter

Für den Heizbetrieb mit gleichzeitiger Warmwasserbereitung im Hygienepufferspeicher

Hersteller : Atmos Artikelnummer: UD-57306
Verfügbarkeit:

Lieferzeit 5 - 10 Werktage

6.498,00 EUR *






Sie brauchen Hilfe?

Beratung von Experten
Berater anrufen

04621 – 30 60 89 90

Montag - Freitag
08:00 Uhr - 17:00 Uhr



Produktinformationen

Atmos Pellet Komplettpaket P1 mit 14 kW Pellet-Heizkessel

  • für den Heizbetrieb und Warmwasserbereitung im Hygienepufferspeicher

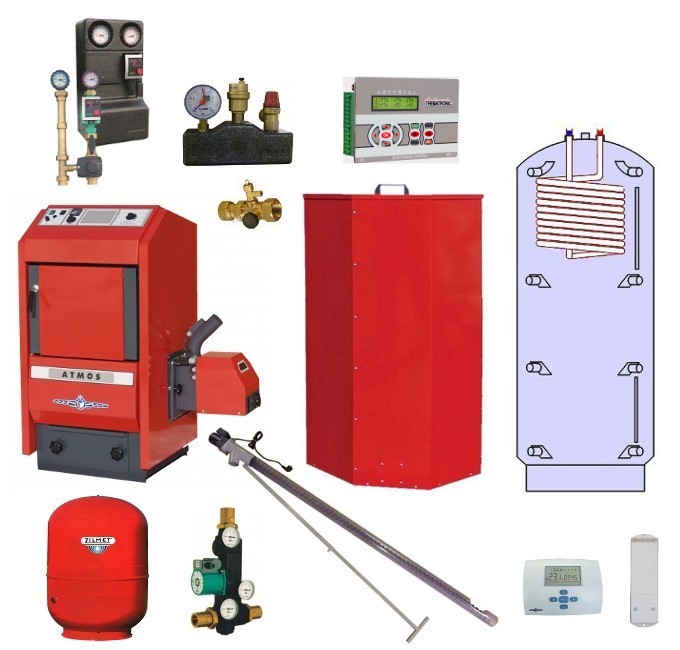

Bestehend aus:

  • Pelletkessel P14 (14 kW)
  • Pelletbrenner A25,
  • Pelletsilo 500 L,
  • PAW Pufferspeicher 800 L
  • Zubehör

Die ATMOS Pelletkessel sind für eine komfortable Beheizung von Ein- und Mehrfamilienhäuser mit Pellets bestimmt. Diese Kesselserie hat keine keramische Auskleidung und kann somit mit keinem anderen Brennstoff außer Pellets betrieben werden.

Die Kessel sind so konstruiert, dass der Pelletbrenner A25 sowohl an der linken, als auch an der rechten Seite des Kessels angebracht werden kann. Hergestellt wird der Kesselkörper aus bis zu 6 mm starkem Stahlblech. Er besteht aus einem Brennraum, welcher im unteren Teil direkt im Aschekasten endet. Im oberen Teil der Kessel befindet sich die Rauchrohrstutzen, sowie der Wärmetauscher mit den querliegenden Rauchrohren, welche mit Rauchgasbremsern bestückt sind. Durch die einfache Konstruktion und den oben liegenden Wärmetauscher wird eine ideale Verbrennung mit hohem Wirkungsgrad von über 90 % erreicht.


Die Vorteile auf einen Blick:

  • Große Verbrennungskammer
  • Dreirohriger Abgaswärmetauscher
  • Großer Aschekasten / automatische Ascheaustragung nachrüstbar
  • Benutzerfreundliche und schnelle Kesselreinigung
  • Kompakte Abmessungen und geringes Gewicht
  • Hoher Wirkungsgrad > 90 %
  • Geringer Stromverbrauch
  • Variable Brennermontage: links oder rechts

Technische Daten Pelletkessel:

Nennleistung:
Wirkungsgrad:
Kesselgewicht:
Staub Emission:
CO Emission:
Stromverbrauch:
Höhe:
Breite:
Tiefe:
Brenner Tiefe:
14 kW
90,3 %
225 kg
9 mg/m³
169 mg/m³
42 W
1207 mm
620 mm
768 mm
370 mm


Das Herzstück des Kessels: Der Pelletbrenner A25

  • hohe Betriebssicherheit
  • klare Übersicht im Brennerdisplay aller wichtigen Informationen
  • leichte Handhabung durch ein klar strukturiertes Menü
  • perfekte Anpassbarkeit an verschiedene Pelletarten und Qualitäten
  • Sperrmöglichkeiten zum Schutz vor Manipulation
  • integriertes Puffermanagement
  • Kopplungsmöglichkeit mit GSM Modul
  • Höchstmaß an Rückbrandsicherheit

Technische Daten:

Nennwärmeleistungsaufnahme:
Minimale Wärmeleistungsaufnahme:
Maximale Wärmeleistungsaufnahme:
Maximaler Leistungsbedarf beim Start:
mit einem Zündelement (Normalfunktion):
mit zwei Zündelementen (Spezialfunktion):
Durchschnittsleistungsbedarf beim Betrieb:
auf Nennwärmeleistung:
auf minimale Wärmeleistungsaufnahme:
Durchschnittsleistungsbedarf im Bereitschaftsmodus:
Brennerabmessungen (B x H x T):
Minimale Abmessung der Verbrennungskammer:
Maximale Fläche der Verbrennungskammer:
24 kW
5 kW
30 kW

522 W
1042 W

42 W
22 W
3,3 W
250 x 470 x 550 mm
400 x 400 mm
3 m²

System Regelung JBR 01

Die JBR Systemregelung ist eine komplette Kesselregelung für alle Atmos Holzvergaser-, Kohlevergaser-, Pelletkessel und Kombikessel, sowie eine witterungsgeführte Heizkreis- und Warmwasserregelung, die exakt auf die Besonderheiten einer Holz- oder Pelletheizung mit Pufferspeicher ausgelegt ist. Hinter dem staubgeschützten Display können wichtige Informationen individuell vom Anlagenbetreiber abgerufen werden, bevor er durch die Anheizfunktion seinen Kessel in Betrieb setzt. Nach dem Abbrand des Holzkessels startet die JBR Systemregelung bei Bedarf einen 2. Öl/Gas oder Pelletkessel, welchem vorab Ladebereiche des Pufferspeichers zugeordnet wurden.

Funktionen/Möglichkeiten:

  • Kesselregelung
  • Heizkreisregelung
  • Warmwasserregelung
  • Anzahl der Heizkreismischer einsch. Pumpen: 2
  • zusätzlicher Mischer für Rücklaufanhebung
  • Kesselregelung Pufferlogik für Heizkreise nach festem Sollwert
  • Kesselregelung Pufferlogik für Heizkreise dynamisch nach Außentemperatur
  • Ansteuerung eines Öl / Gaskessels
  • Ansteuerung eines Pelletkessels
  • Betriebsartenumschaltung bei Kobikessl (SP Reihe)
  • Brenndaueranzeige
  • max Anzeige von Puffertemperaturen: 6
  • Solarfunktion

Pufferspeicher PAW:
mit Hochleistungswärmetauscher für Hygiene- Warmwasserbereitung

Vorteile:

  • keine Keimbildung (Legionellengefahr) wie bei Boilerbetrieb
  • Warmwasser in Frischwasserqualität
  • große Leistung / Auslegung für Mehrfamilienhaushalt
  • große Warmwasserreserve (im Sommer bis zu 10 Tagen)
  • kein weiteres Zubehör wie Pumpen und Regelungen erforderlich / somit auch kein weiterer Stromverbrauch
  • geringer Verlust an Pufferinhalt
  • keine Opferanoden nötig
  • keine Revision erforderlich
  • 23-fach bessere Wärmeleitfähigkeit gegenüber Edelstahl
  • Pufferspeicher aus Stahl S235/JRG2
  • außen grundiert / innen roh
  • mit Fühlerklemmleiste für variable Fühlerpositionierung
  • Druckbefestigt 3 bar
  • Isolierung: 100mm PU Weichschaumisolierung mit PVC Deckschicht
  • Inhalt: 800 Liter
  • Durchmesser ohne Isolierung: 790 mm
  • Höhe mit Isolirung: 1800 mm
  • Kippmaß: 1780 mm
  • Gewicht ohne Isolierung: 165 kg

Ausdehnungsgefäß:

  • Membran - Druckausdehnungsgefäße nach Druckgeräterichtlinie 9723/EG und DIN EN 13831
  • Einsatz in geschlossenen Heizungsanlagen nach DIN EN 12828
  • Membrane geprüft nach DIN EN 13831
  • mit EG - Baumusterzertifikat
  • max. Anlagentemperatur: -10°C + 120°C
  • Farbe: rot pulverbeschichtet / hochglänzend
  • flachdichtender Systemanschluss mit Gewinde
Inhalt:
Abmaße:
Anschluß:
max. Betriebsüberdruck:
Vordruck:
105 Liter
DN 500 x H 665 mm
1"
6 bar
2,5 bar

Anschlusschema:


Quelle: ATMOS Zentralllager GmbH

Nummer: Artikel Artikel-Nr.:
1
2
3
4
7
8
9
10
11
12
13
-
-
-
-
Pelletkessel P14
Pelletbrenner A25
Förderschnecke 1,5 m
Pelletbehälter 500 Liter
Kesselsicherheitsgruppe
Laddomat
Ausdehnungsgefäß 105 Liter
JBR Systemregelung
Funk Raumthermostat
Heizkreispumpengruppe HK2 mit Wilo Pico 25 1-4
PAW Pufferspeicher 800 Liter
Rauchrohr Anschlusstück (ARS)
Kesselanschlusset
Brauchwassermischventil
Kappenventil

01.01.14 - 1

02.04.20
08.01.20
06.01.41
05.10.25
16.10.10
16.01.90
20.17.03
03.02.02
10.03.10
09.12.30
08.07.10
05.80.02

Die aufgeführten Artikel entsprechen auch gleichzeitig dem Lieferumfang!




Hersteller-Beschreibung "Atmos"

Die Firma ATMOS wurde als Familienunternehmen in Tschechien 1936 gegründet. Man hatte mit der Produktion von Vergaserantriebseinheiten für PKW und Schiffe spezialisiert, die mit dem gleichen Prinzip arbeiteten, welches heute für moderne Holz- und Kohleheizkessel verwendet wird. Ab 1942 hat die Firma mit der Entwicklung und Fertigung der Kompressoren ATMOS begonnen.

1980 hat die Firma ATMOS die ersten Vergaserkessel für Kohle, Holz und Holzabfall präsentiert. Bis heute wurden 90 Typen von Holzheizkessel entwickelt. Um Europa mit Qualitätskesseln zu versorgen, arbeiten heute in dieser Familienfirma zwei Generationen kompetent zusammen.



Technische Merkmale

Nennwärmeleistung bis 20 kW
Ausführung Paket
