Atmos DC 40 GSE

40 kW Holzvergaser

+Laddomat 21 und Zubehör


Die Atmos GSE Kessel sind speziell nur für den deutschen Markt entwickelt worden. Der Füllraum der Kessel ist keramisch ausgeleibt und auch die Brennkammer ist durch Keramikschalen geschützt. Dadurch wird eine hohe Lebensdauer der Kessel ermöglicht.
Der Wirkungsgrad der Kessel ist gegenüber der Atmos-GS-Serie und vieler anderer Serien deutlich höher. Beträgt er bei den GS Kesseln nur 83 ? 85 % liegt er bei den GSE Kesseln bei über 90 % . Dies ist auf den effizienteren Rauchgaskanal zurück zu führen. Dieser ist größer und leistungsstärker und unterscheidet sich wesentlich im Aufbau zu den anderen Serien.
Zusätzlich sind die GSE Kessel mit einem separaten Rauchgasthermostaten ausgestattet. Dieser kontrolliert permanent die Abgastemperatur und steuert bei Bedarf den Zufluss der Verbrennungsluft. Dadurch wird ein Überschreiten der Abgastemperatur vermieden und ein hoher Wirkungsgrad sichergestellt.

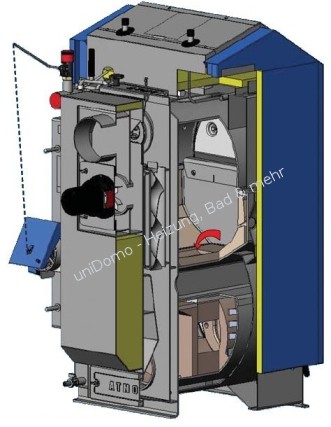

BeschreibungAtmos DC 40 GSE: Die Kessel sind für die Verbrennungvon Holz konstruiert worden. Die Verbrennunggeht auf dem Prinzip der Generatorvergasung unter Nutzung eines Abzugsventilators vonstatten, der die Verbrennungsluft in die Brennkammer ansaugt. Der Kesselkörper ist ein Schweißteil aus Stahlblechen von 3?6 mm. Dazu gehört ein Brennstoffspeicher, der im unteren Teil mit einem feuerfesten Formstück mit einer länglichen Öffnung für das Durchströmen der Abgase und Gase versehen ist. Der Nachbrennraum unterhalb ist mit keramischen Formteilen bestückt. Im hinteren Teil des Kesselkörpers befindet sich ein senkrechter Brennstoffkanal, wo sich im oberen Teil die Anheizklappe befindet. Der hintere Teil des Sammelkanals ist mit einem Abzugsrohr für den Anschluss an den Schornstein versehen. Die vordere Wand ist im oberen Teil mit einer Nachlegetür und im unteren Teil mit einer Reinigungstür ausgestattet. Im vorderen Teil der Oberplatte befindet sich der Hebel der Anheizklappe. Der Kesselkörper ist von außen mit Mineralfilz wärmeisoliert, der sich unter den Blechabdeckungen des Kesselaußenmantels befindet. Im oberen Teil des Kessel finden Sie die Schaltfeld für die elektromechanische Steuerung. In hinteren Teil des Kessels befinden sich die Zuleitungskanäle für die Primär- und Sekundärluft mit einer Klappe bestückt ist. Die Primär- und Sekundärluft wird auf eine hohe Temperatur vorgewärmt.


GSE - DIE ZUKUNFTSORIENTIERTE KESSELSERIEWIRTSCHAFTLICHKEIT:

Geringer Brennstoffverbrauch setzt einen hohen Wirkungsgradvoraus. Die GSE Kessel erzielen dabei Spitzenwerte und zählen zu den umweltfreundlichsten Holzvergaserkesseln am Markt.

KOMFORT:

Grosse Holzstücke nachlegen zu können, spart Arbeit und Zeit. Die gut konzipierte Konstruktion ermöglicht einfaches und problemloses Heizen sowie ein schnelles und leichtes Reinigen des Kessels nach relativ großen Zeitabständen.

Vorteile der GSE Holzvergaserkessel:

  • bewährter, besonders robuster Kesselaufbau wurde beibehalten und modifiziert
  • ausgefeilte Verbrennungstechnik mit hervorragenden Staub und CO Werten (Bsp. DC30GSE - Staub nur 10mg/m3, CO nur 73 mg/m3)
  • Primär - und Sekundärverbrennungsluft sind separat auf verschiedene Holzqualitäten einstellbar
  • vergrößerte Wärmetauscherflächen für bessere Energieausnutzung und Wirkungsgrad> 90 %
  • Keramikauskleidungen mit besserer Qualität für lange Kessellebensdauer
  • * - förderfähige Holzvergaserkessel mit einmaligem Preis-Leistungsverhältnis

*Alle Angaben zu Fördergeldern ohne Gewähr. Bitte beachten Sie die jeweils gültigen und aktuellen Förderrichtlinien. Auf Fördergelder besteht kein Rechtsanspruch.

Technische Daten:

Kesseltyp DC40GSE

Leistung 40 kW
Kesselgewicht 541 kg
Nachfüllvolumen 170 ltr
max. Brennholzlänge 580 mm
Wasserinhalt 112 ltr
nötiger Schornsteinzug 0,22 bar
Abgastemp. bei NWL 185 °C
Abgasmassestrom in kg/s 0,021
Emissionswerte:
Wirkungsgrad
(gefordert min. 88 %)
90,5 %
Kohlenmonoxid
max. 250mg/m³
100mg/m³
Staub
max. 50mg/m³
9 mg/m³
Kesselklasse nach EN 303-5 3
Ø Rauchrohranschl. 152 mm

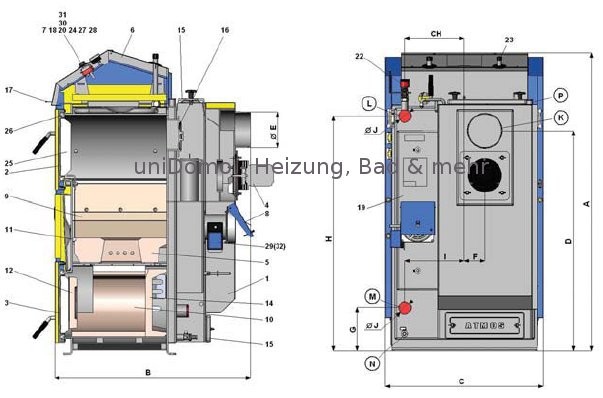

Abmessungen / Anschlusshöhen:


Höhe A 1410 mm   1. Kesselkörper 11. Dichtung- keramische Luftdüse 23. Wärmetauscherfür thermische Ablaufsicherung
Länge B 1120 mm   2. Fülltüre 12. Keramikteil 24. Regulierungs- Ventilatorthermostat
Tiefe C 680 mm   3. Reinigungstür 13. Rauchgasklappe 25. Fülltürisolierung
Höhe Mitte Rauch Ro. An. D 1092 mm   4. Abzugsventilator 14. Hinterer Keramikteil 26. Dichtung18 x 18
Rauchrohranschluss E 152 mm   5. Keramische Luftdüse (sekundär Luft) 15. Reinigungsdeckel 27. Rauchgasthermostat
Rauchrohrversatz z. Mitte F 75 mm   6. Schaltfeld 17. Betätigungshebel für Rauchgasklappe 28. Sicherheitsthermostat auf die Ladepumpe (95 °C)
Höhe Laderücklauf G 184 mm   7. Sicherheitsthermostat 18. Thermometer
Höhe Ladevorlauf H 1152 mm   8. Luftregulierklappe 19. Blende
VL / RL-Versatz z. Mitte I/CH 256 mm   9. Seitlicher Keramikteil für Primärluft 20. Schalter
VL / RL-Anschlussmuffe J 2"   10. Unterer Keramikteil 22. Feuerungsregler FR 124

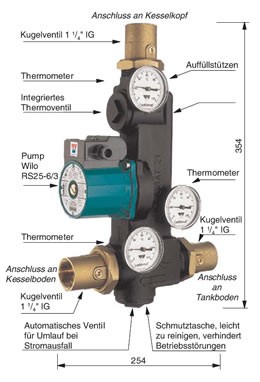

BeschreibungLaddomat 21:

Der Laddomat 21 ersetzt durch seine Konstruktion den klassischen Anschluss der einzelnen Komponente. Der Laddomat 21 besteht aus einem Gusskörper, thermoregulierendem Ventil, Pumpe, Rückschlagklappe, Kugelventilen und Thermometern. Bei einer Wassertemperatur im Kessel von 78 °C öffnet das thermoregulierende Ventil die Zufuhr aus dem Behälter. Mit Laddomat 21 ist der Anschluss wesentlich einfacher. Zur Armatur Laddomat 21 wird eine Ersatzthermosicherung für 72 °C mitgeliefert. Verwenden Sie diese für Kessel über 32 kW.

Betriebsdaten:

Max. Betriebsdruck
Nennüberdruck
Probeüberdruck
Höchste Arbeitstemperatur
0,25 MPa
0,25 MPa
0,33 MPa
100 °C

Ausschreibungstext und Lieferumfang:

  • Holzvergaser aus hochwertigem 6 und 8 mm Kesselstahl
  • Großer Füllraum mit bis zu 170 Liter Inhalt und 580 mm Tiefe
  • Türanschlag links, jedoch nachträglich wechselbar
  • Große Fülltür 450 x260 mm
  • Kompakte Bauform mit nur 68 cm Kesselbreite
  • Robuste, wechselbare Schutzauskleidung im Füll- und Brennraum aus bewährter Schamottkeramik (bis zu 4 cm stark)
  • Großer Abgaswärmetauscherim Rauchgaskanal
  • Integrierter Sicherheitswärmetauscher 1/2" für thermische Ablaufsicherung
  • Parallel- und V-förmige Füllraumgeometrie für optimales Abbrandverhalten und Vermeidung von Hohlbrand
  • Allseitige Wärmedämmung aus Mineralwollisolierung
  • Serienmäßig mit stromsparendem Saugzuggebläse
  • Separate Einstellung für Primär- und Sekundärluft
  • Saugzuggebläse und Primärluft über Rauchgas- und Kesselthermostat geregelt
  • Begrenzung der max. Abgastemperatur über Belimo Stellmotor
  • Standardmäßig mit Pufferladeregelung ausgestattet
  • Abschaltautomatik nach Abbranddes Holzes für Ladepumpe und Gebläse
  • Inkl. kompletten Reinigungsbesteck, Formaschenschale, Honeywell Feuerzugsregler, KFE-Ventil, Bedienhandbuch, Garantieschein, ATMOS Anschluss-Schemen
  • Laddomat 21 und Zubehör bestehend aus: Thermische Ablaufsicherung, Kesselsicherheitsgruppe und Rauchrohr Anschlusstück.



Hersteller-Beschreibung "Atmos"

Die Firma ATMOS wurde als Familienunternehmen in Tschechien 1936 gegründet. Man hatte mit der Produktion von Vergaserantriebseinheiten für PKW und Schiffe spezialisiert, die mit dem gleichen Prinzip arbeiteten, welches heute für moderne Holz- und Kohleheizkessel verwendet wird. Ab 1942 hat die Firma mit der Entwicklung und Fertigung der Kompressoren ATMOS begonnen.

1980 hat die Firma ATMOS die ersten Vergaserkessel für Kohle, Holz und Holzabfall präsentiert. Bis heute wurden 90 Typen von Holzheizkessel entwickelt. Um Europa mit Qualitätskesseln zu versorgen, arbeiten heute in dieser Familienfirma zwei Generationen kompetent zusammen.



Technische Merkmale

Nennwärmeleistung bis 45 kW
Brennstoff Scheitholz
