Atmos 49 kW Holzvergaser mit 3 x 1000 L Pufferspeichern Holz-Heizung Holzkessel

Hersteller : Atmos Artikelnummer: UD-11957
Verfügbarkeit:

Lieferzeit 5 - 10 Werktage

6.970,00 EUR *
Inhalt: 1 Stück






Sie brauchen Hilfe?

Beratung von Experten
Berater anrufen

04621 – 30 60 89 90

Montag - Freitag
08:00 Uhr - 17:00 Uhr



Produktinformationen

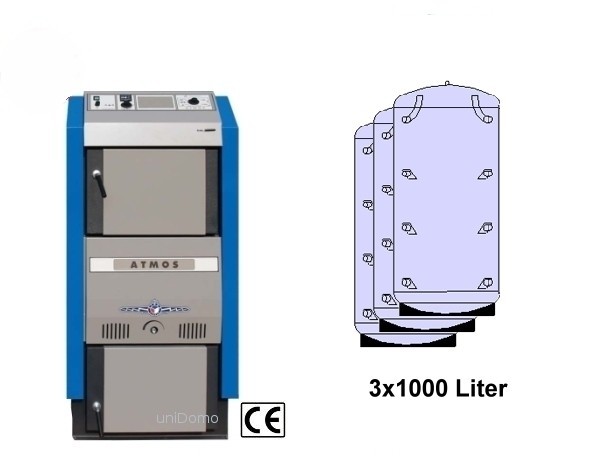

Atmos DC 50 GSE

49 kW Holzvergaser +3000 Liter Pufferspeicher

Die Atmos GSE Kessel sind speziell nur für den deutschen Markt entwickelt worden. Der Füllraum der Kessel ist keramisch ausgeleibt und auch die Brennkammer ist durch Keramikschalen geschützt. Dadurch wird eine hohe Lebensdauer der Kessel ermöglicht.
Der Wirkungsgrad der Kessel ist gegenüber der Atmos-GS-Serie und vieler anderer Serien deutlich höher. Beträgt er bei den GS Kesseln nur 83 ? 85 % liegt er bei den GSE Kesseln bei über 90 % . Dies ist auf den effizienteren Rauchgaskanal zurück zu führen. Dieser ist größer und leistungsstärker und unterscheidet sich wesentlich im Aufbau zu den anderen Serien.
Zusätzlich sind die GSE Kessel mit einem separaten Rauchgasthermostaten ausgestattet. Dieser kontrolliert permanent die Abgastemperatur und steuert bei Bedarf den Zufluss der Verbrennungsluft. Dadurch wird ein Überschreiten der Abgastemperatur vermieden und ein hoher Wirkungsgrad sichergestellt.


Vorteile eines Holzvergasers mit Pufferspeicher

  • Die Holzheizung wird deutlich bequemer, da die Holzkesselgröße überdimensioniert werden kann ? Der Vorteil ist, dass zwischen den einzelnen notwendigen Heizaufgaben größere zeitliche Zwischenräume entstehen.
  • Wenn die Holzheizung in Verbindung mit Puffern genutzt wird, kann der Kessel als Volllast Kessel betrieben werden. Das heißt, er wird nicht bei der Verbrennunggedrosselt. Dies erspart den Einsatz von teuren elektronischen Reglungskomponenten ( Lambdasonde, drehzahlgesteuertes Gebläse)
  • der Holzverbrauch verringert sich deutlich
  • die Lebenserwartung des Holzkessel steigt auf ca. 20 ? 25 Jahre
  • die Einhaltung vorgeschriebener Emmisionswerte wird erreicht bzw. erheblich unterschritten
  • Kesselvolllastbetrieb bedeutet Idealbedingung für den Schornstein - insofern werden Schornsteinversottung, schlimmstenfalls Schornsteinbrand vorgebeugt.
  • für die Warmwasserbereitung außerhalb der Heizperiode sind große Pufferinhalte von besonderem Wert, da sie je nach Wasserverbrauch im Haushalt ein nötiges Nachheizen im Regelfall auf 1 x pro Woche und länger hinauszögern.
  • Pufferspeicherlassen selbst nach jahrzehnter langer Nutzung keinen Verschleiß erkennen, und bedürfen keiner Wartung.

GSE - DIE ZUKUNFTSORIENTIERTE KESSELSERIEWIRTSCHAFTLICHKEIT:

Geringer Brennstoffverbrauch setzt einen hohen Wirkungsgradvoraus. Die GSE Kessel erzielen dabei Spitzenwerte und zählen zu den umweltfreundlichsten Holzvergaserkesseln am Markt.

KOMFORT:

Grosse Holzstücke nachlegen zu können, spart Arbeit und Zeit. Die gut konzipierte Konstruktion ermöglicht einfaches und problemloses Heizen sowie ein schnelles und leichtes Reinigen des Kessels nach relativ großen Zeitabständen.

Vorteile der GSE Holzvergaserkessel:

  • bewährter, besonders robuster Kesselaufbau wurde beibehalten und modifiziert
  • ausgefeilte Verbrennungstechnik mit hervorragenden Staub und CO Werten (Bsp. DC30GSE - Staub nur 10mg/m3, CO nur 73 mg/m3)
  • Primär - und Sekundärverbrennungsluft sind separat auf verschiedene Holzqualitäten einstellbar
  • vergrößerte Wärmetauscherflächen für bessere Energieausnutzung und Wirkungsgrad> 90 %
  • Keramikauskleidungen mit besserer Qualität für lange Kessellebensdauer
  • * - förderfähige Holzvergaserkessel mit einmaligem Preis-Leistungsverhältnis

*Alle Angaben zu Fördergeldern ohne Gewähr. Bitte beachten Sie die jeweils gültigen und aktuellen Förderrichtlinien. Auf Fördergelder besteht kein Rechtsanspruch.

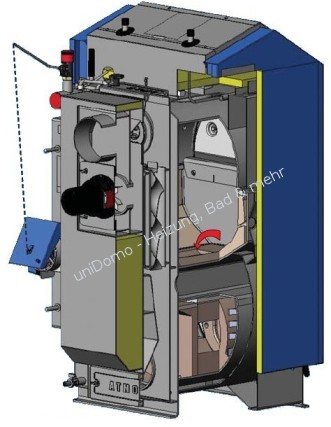

Beschreibung Kessel:

Die Kessel sind für die Verbrennungvon Holz konstruiert worden. Die Verbrennunggeht auf dem Prinzip der Generatorvergasung unter Nutzung eines Abzugsventilators vonstatten, der die Verbrennungsluft in die Brennkammer ansaugt. Der Kesselkörper ist ein Schweißteil aus Stahlblechen von 3?6 mm. Dazu gehört ein Brennstoffspeicher, der im unteren Teil mit einem feuerfesten Formstück mit einer länglichen Öffnung für das Durchströmen der Abgase und Gase versehen ist. Der Nachbrennraum unterhalb ist mit keramischen Formteilen bestückt.

Im hinteren Teil des Kesselkörpers befindet sich ein senkrechter Brennstoffkanal, wo sich im oberen Teil die Anheizklappe befindet. Der hintere Teil des Sammelkanals ist mit einem Abzugsrohr für den Anschluss an den Schornstein versehen. Die vordere Wand ist im oberen Teil mit einer Nachlegetür und im unteren Teil mit einer Reinigungstür ausgestattet. Im vorderen Teil der Oberplatte befindet sich der Hebel der Anheizklappe. Der Kesselkörper ist von außen mit Mineralfilz wärmeisoliert, der sich unter den Blechabdeckungen des Kesselaußenmantels befindet. Im oberen Teil des Kessel finden Sie die Schaltfeld für die elektromechanische Steuerung. In hinteren Teil des Kessels befinden sich die Zuleitungskanäle für die Primär- und Sekundärluft mit einer Klappe bestückt ist. Die Primär- und Sekundärluft wird auf eine hohe Temperatur vorgewärmt.

Technische Daten:

Kesseltyp

DC50GSE

Leistung 49 kw
Kesselgewicht 556 kg
Nachfüllvolumen 170 ltr
max. Brennholzlänge 580 mm
Wasserinhalt 128 ltr
nötiger Schornsteinzug 0,24 bar
Abgastemp. bei NWL 183 °C
Abgasmassestrom in kg/s 0,025
Emissionswerte:
Wirkungsgrad
(gefordert min. 88 %)
92 %
Kohlenmonoxid
max. 250mg/m³
163mg/m³
Staub
max. 50mg/m³
15,0mg/m³
Kesselklasse nach EN 303-5 3
Ø Rauchrohranschl. 152 mm

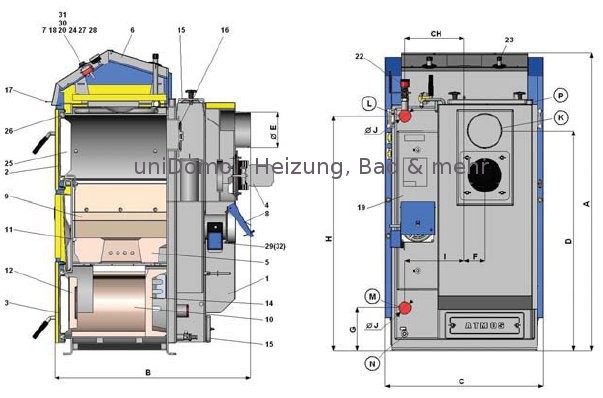

Abmessungen / Anschlusshöhen:

Höhe A 1410 mm 1. Kesselkörper 11. Dichtung- keramische Luftdüse

23. Wärmetauscherfür thermische Ablaufsicherung

Länge B 1120 mm 2. Fülltüre 12. Keramikteil

24. Regulierungs- Ventilatorthermostat

Tiefe C 680 mm 3. Reinigungstür 13. Rauchgasklappe 25. Fülltürisolierung
Höhe Mitte Rauch Ro. An. D 1092 mm 4. Abzugsventilator 14. Hinterer Keramikteil 26. Dichtung18 x 18
Rauchrohranschluss E 152 mm 5. Keramische Luftdüse (sekundär Luft) 15. Reinigungsdeckel 27. Rauchgasthermostat
Rauchrohrversatz z. Mitte F 75 mm 6. Schaltfeld

17. Betätigungshebel für Rauchgasklappe

28. Sicherheitsthermostat auf die Ladepumpe (95°C)
Höhe Laderücklauf G 184 mm 7. Sicherheitsthermostat 18. Thermometer
Höhe Ladevorlauf H 1152 mm 8. Luftregulierklappe 19. Blende
VL / RL-Versatz z. Mitte I/CH 256 mm 9. Seitlicher Keramikteil für Primärluft 20. Schalter
VL / RL-Anschlussmuffe J 2" 10. Unterer Keramikteil 22. Feuerungsregler FR 124

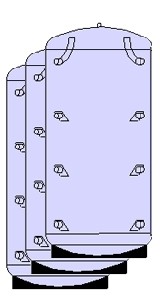

Atmos PAP Pufferspeicher

- PufferspeicherS235/JRG2
- außen grundiert / innen roh
- mit Fühlerklemmleiste für variable Fühlerpositionierung
- Druckfestigkeit 3 bar
Isolierung:
freie 100 mm PU Weichschaumisolierung mit
PVC Deckschicht, inkl. Bodendämmung nach DIN 4753

Wahlweise können die Speicher zusätzlich mit 2? Muffen für elektrische Heizpatronen sowie zusätzlichen ½? und ¾? Muffen für weitere Fühler versehen werden.

Abbildung ähnlich.


Technische Daten Pufferspeicher:
Durchmesser je Speicher
(ohne Isolierung)
850 mm
Höhe (mit Isolierung) 2010 mm
Anzahl der Pufferspeicher 3
Inhalt einzeln/gesamt 1000 Liter / 3000 Liter
Gewicht einzeln/gesamt
(ohne Isolierung)
150 kg / 450 kg

Ausschreibungstext und Lieferumfang:

  • Holzvergaser aus hochwertigem 6 und 8 mm Kesselstahl
  • Großer Füllraum mit bis zu 170 Liter Inhalt und 580 mm Tiefe
  • Türanschlag links, jedoch nachträglich wechselbar
  • Große Fülltür 450 x260 mm
  • Kompakte Bauform mit nur 68 cm Kesselbreite
  • Robuste, wechselbare Schutzauskleidung im Füll- und Brennraum aus bewährter Schamottkeramik (bis zu 4 cm stark)
  • Großer Abgaswärmetauscherim Rauchgaskanal
  • Integrierter Sicherheitswärmetauscher 1/2" für thermische Ablaufsicherung
  • Parallel- und V-förmige Füllraumgeometrie für optimales Abbrandverhalten und Vermeidung von Hohlbrand
  • Allseitige Wärmedämmung aus Mineralwollisolierung
  • Serienmäßig mit stromsparendem Saugzuggebläse
  • Separate Einstellung für Primär- und Sekundärluft
  • Saugzuggebläse und Primärluft über Rauchgas- und Kesselthermostat geregelt
  • Begrenzung der max. Abgastemperatur über Belimo Stellmotor
  • Standardmäßig mit Pufferladeregelung ausgestattet
  • Abschaltautomatik nach Abbranddes Holzes für Ladepumpe und Gebläse
  • Inkl. kompletten Reinigungsbesteck, Formaschenschale, Honeywell Feuerzugsregler, KFE-Ventil, Bedienhandbuch, Garantieschein, ATMOS Anschluss-Schemen



Hersteller-Beschreibung "Atmos"

Die Firma ATMOS wurde als Familienunternehmen in Tschechien 1936 gegründet. Man hatte mit der Produktion von Vergaserantriebseinheiten für PKW und Schiffe spezialisiert, die mit dem gleichen Prinzip arbeiteten, welches heute für moderne Holz- und Kohleheizkessel verwendet wird. Ab 1942 hat die Firma mit der Entwicklung und Fertigung der Kompressoren ATMOS begonnen.

1980 hat die Firma ATMOS die ersten Vergaserkessel für Kohle, Holz und Holzabfall präsentiert. Bis heute wurden 90 Typen von Holzheizkessel entwickelt. Um Europa mit Qualitätskesseln zu versorgen, arbeiten heute in dieser Familienfirma zwei Generationen kompetent zusammen.



Technische Merkmale

Brennstoff Scheitholz
Nennwärmeleistung über 45 kW
