Jung Compli 300 E WC Hebeanlage Haushaltspumpe Einfamilienhaus

Sehr kompakte und zuverlässige Hebeanlage für Fäkalien

Hersteller : Jung Artikelnummer: 09496
Verfügbarkeit:

Lieferzeit 2 - 4 Werktage

1.405,00 EUR *
Inhalt: 1 Stück






Sie brauchen Hilfe?

Beratung von Experten
Berater anrufen

04621 – 30 60 89 90

Montag - Freitag
08:00 Uhr - 17:00 Uhr



Produktinformationen

Jung COMPLI 300 E Hebeanlage/ Haushaltspumpe

<abbr class=Hebeanlagefür Fäkalien" height="469" src="https://www.unidomo.de/images/produkte/i96/9651.jpg" title="Jung Compli 300" width="463" >

Die Jung compli 300 ist die kleinste Fäkalienhebeanlage der compli-Baureihe.
Sie wurde für die Abwasserentsorgung aus Wohneinheiten wie z. B. Souterrainwohnungen entwickelt. Dank ihrer sehr kompakten Behälterabmessungen und der zahlreichen Anschlussmöglichkeiten, ist die compli 300 vielseitig einsetzbar.
Für eine mühelose Installation der compli 300 sorgt nicht nur ihr geringes Gewicht sondern auch der Stecker mit integrierter Steuerungsplatine, so dass keine Elektrofachkraft erforderlich ist, um die Anlage in Betrieb zu nehmen.
Die überflutbare Anlage ermöglicht den generellen Einsatz in überschwemmungsgefährdeten Räumen. Das Steckergehäuse mit integrierter Steuerungsplatine muss in einem gut belüfteten und überflutungssicheren Raum angeschlossen werden.
Der leistungsstarke Wechselstrommotor der compli 300 ruht auf einer stabilen Ringgehäusewanne aus Grauguss, die der Anlage eine besondere Stabilität und Laufruhe verleiht.


Alle Vorteile auf einen Blick:

  • Ein-Mann-Montage! ... durch geringes Gewicht und kompakte Abmessungen
  • Zuverlässige Förderung ... durch freien Durchgang von 50 mm
  • Überall anschließbar... durch Betrieb mit Wechselstrom
  • Plug and Play ... durch einfaches Steckergehäuse
  • Leistungsstarker Motor ... Hmax 10,5 m - Qmax 33 m³/h
  • Komplette Anlage ... inkl. Rückschlagklappe
  • Lange Lebensdauer ... durch hochwertiges PE Material und Grauguss für die Hydraulik
  • hohe Fertigungstiefe für hohe Qualität

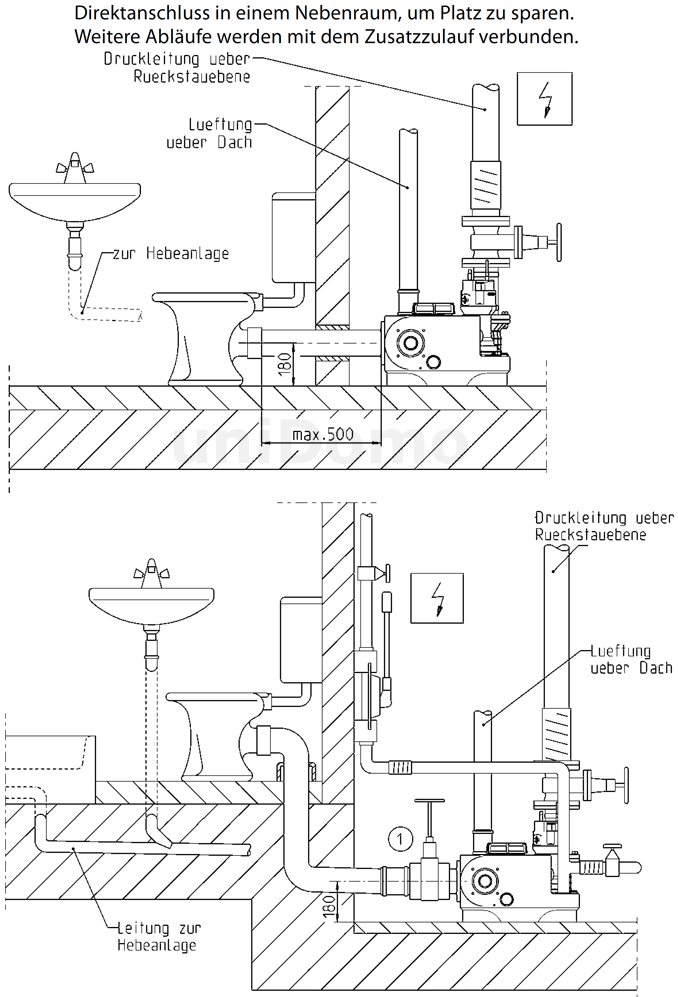

Installationsbeispiele:

Die compli 300 Hebeanlage hat einen Anschlussflansch DN 80/PN 4. Die weiterführende Druckleitung und der Absperrschieber werden in DN 80 ausgeführt.
Fäkalienhebeanlagen sind nach den Bau und Prüfgrundsätzen der DIN EN 12050 zur Förderung von Fäkalien und häuslichem Abwasser, wie in der DIN 1986 T3 beschrieben, in der Gebäudeentwässerung einzusetzen. Sie sind entsprechend den Vorschriften der DIN EN 12056-4 mit Sammelbehälter innerhalb von Gebäuden, 60 cm freistehend für Bedienung und Wartung, einzubauen. Die Druckleitung muss über die örtlich festgelegte Rückstauebene hochgeführt und eine nach DIN EN 12050-4 geprüfte Rückschlagklappe montiert werden.
Die Lüftungsleitung ist lt. DIN EN 12056 über Dach zu führen.


Technische Daten:

Pumpe:
Vertikal, einstufig, überflutbar, Freistromrad, Ringgehäuse mit vertikalem Abgang DN 80, aufgeflanscht auf PE-Behälter mit Reinigungsöffnung.
Lagerung:
Durchgehende Welle für Pumpe und Motor, Kugellager fettgeschmiert.
Dichtung:
Radial-Wellendichtring 2-fach.
Motor:
Überflutbar, Schutzart IP 68, Isolierstoffklasse B, Wicklungsthermostate zum Schutz des Antriebs vor Überhitzung, Einschaltung autom. über Schwimmerschaltung und Steuerung, Netzanschluss über Stecker 16 A, Betriebsart S 3 nach VDE.
Werkstoffe:
Behälter aus korrosionsbeständigem und umweltverträglichem Polyethylen, Pumpen- und Motorgehäuse aus verschleißfestem Grauguss und Edelstahl, Freistromrad aus GFK, Welle aus Edelstahl, Zuleitung Gummischlauchleitung.

Typ:
Art.-Nr.:
Behälterinhalt:
Zulaufhöhe:
Freier Durchgang:
Zulaufklemmflansch:
Lüftung:
Gewicht:
Fördermenge Q bei Förderhöhe:
1 m
2 m
3 m
4 m
5 m
6 m
7 m
Stromart:
Spannung:
Motorleistung:
P1
P2
Drehzahl:
Strom:
Leitung:
Stecker:
Compli 300 E
09496
ca. 50l
180 mm
50 mm
DN 100
DN 70
29 kg

29 m³/h
28 m³/h
25 m³/h
22 m³/h
20 m³/h
17 m³/h
14 m³/h
W-Strom
1/N/PE 230 Volt

1,25 kW
0,94 kW
6 Ampere
2600 U/min
4 m
Schuko-

Abmessungen :
Breite: 525 mm
Tiefe: 525 mm
Höhe: 498 mm


Kennlinie:

Konstruktionsänderungen vorbehalten. Leistungstoleranz nach ISO 9906
Entsprechend DIN EN 12056 muss die Mindestfließgeschwindigkeit in der Druckleitung
0,7 m/s betragen. Diese Vorgabe ist als Einsatzgrenze im Q-H-Diagramm eingezeichnet.


Ausschreibungstext:

Art.-Nr. 9496
Fäkalienhebeanlage
Compli 300 E

Die überflutbare Einzelanlage besteht aus Kunststoffbehälter (PE) in Stufenform mit optimiertem Boden zur Reduzierung von Ablagerungen und Verstopfungen, Trägerplatte aus Grauguss mit integriertem Ringgehäuse, aufgesetzter Motor, Rückschlagklappe und Druckabgang.
Behälter
- Maße: 443 x 525 x 525 mm (HxBxT)
- Behälterinhalt: 50 Liter
- Stutzen für Lüftungsleitung DN 70 mit Überschiebmuffe, wahlweise als Muffe in DN 50
- 4 Zuläufe DN 100/50 an drei Seiten und oben. Ausführung als Muffe mit Klemmflansch und Einschubbegrenzung. Zulaufhöhe an den Seiten: 180 mm
- Zusatzanschluss 50 mm vertikal als Muffe für z.B. eine Handmembranpumpe.
- Zusatzanschluss 50 mm horizontal als Muffe
- Anschlussflansch DN 80
- Elastische Verbindung mit 2 Spannschellen für Druckrohr mit Außendurchmesser 90 mm
Tauchmotorpumpe vertikel, einstufig zur Förderung von Abwasser gemäß DIN 1986-3, betriebsfertig auf dem Behälter montiert, Freistromrad mit großem freien Durchgang, trockenlaufsicher durch Dauerfettfüllung, Motorthermostat zum Schutz vor Überhitzung, Leitungseinführung längswasserdicht vergossen und durch Steckverbindung tauschbar.
Freier Durchgang: 50 mm
Fördermenge Q: 33-13 cbm/h
Förderhöhe H: 1-9 m
Motorschutzart: IP 68
Spannung: 1/N/PE~230
Motorleistung P2: 0,95 kW
Motordrehzahl n: 2725 1/min
Betriebsart: S3 nach VDE
Druckstutzen: DN 80
Gewicht: 29 kg

Steuerung
- Automatisches und wasserstandsabhängiges Ein- und Ausschalten
- Niveauerfassung im Behälter eingebaut.
- Steckergehäuse, 121x66x55 mm (HxBxT), Schutzart IP 44, 4m Leitung, LED-Anzeige "betriebbereit"
- Hand-0-Automatikschalter
- Netzabhängiger Alarmsummer
- Potentialfreier Sammelstörmeldekontakt




Technische Merkmale

Hebeanlage für Fäkalien
