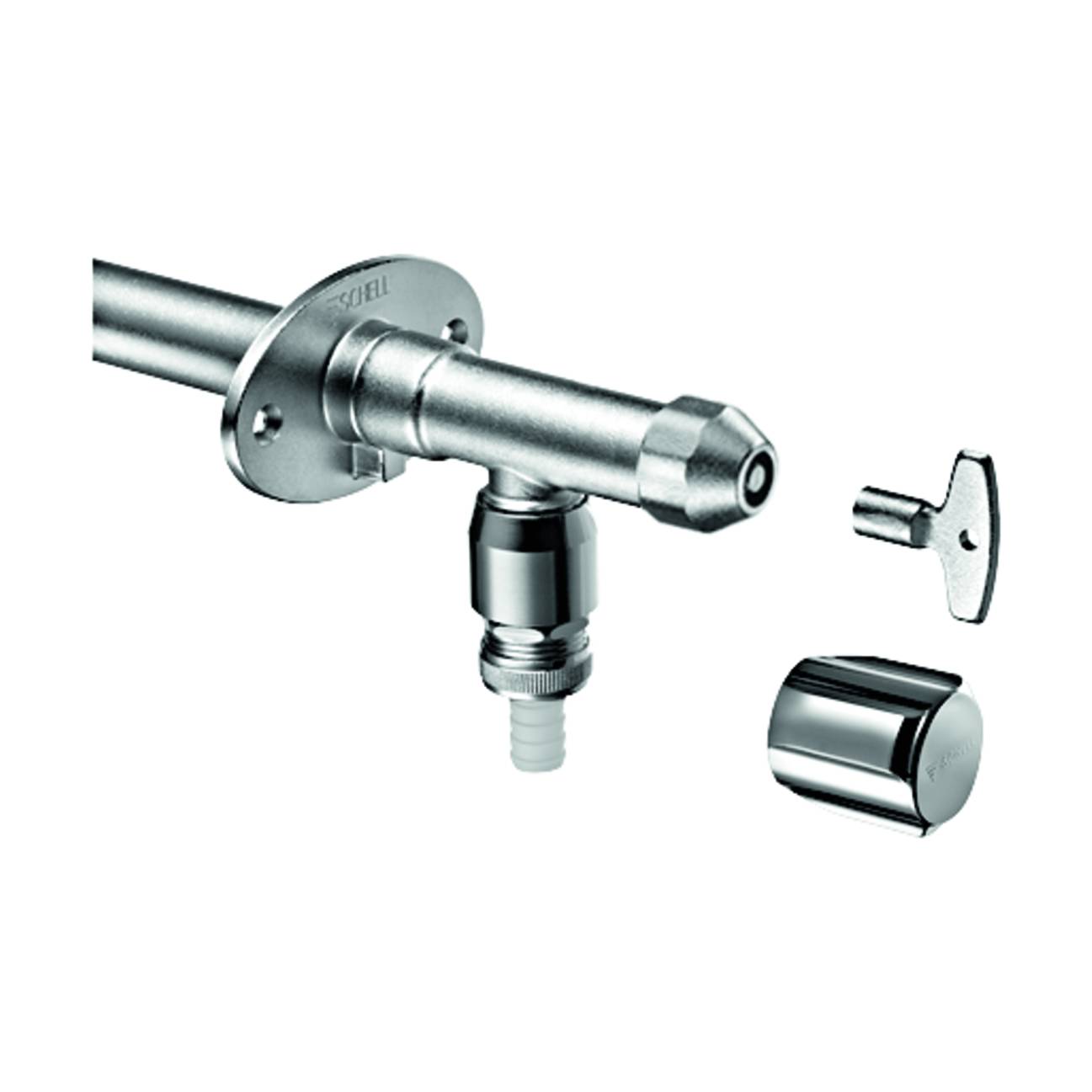

Schell Außenwandventil Polar II Außenzapfstelle frostsicher
Artikelnummer: 039960399
EAN: 4021163152074
SKU: 44628
SCHELL Frostsichere Außenwandarmatur POLAR II
Frostsicherer Ventilsitz 200 mm von Vorderkante Mauerwerk
Automatische Zwangsbelüftung des Innenrohrs bei jedem Schließvorgang
Mit Rohrbelüfter Bauform C. Sicherungskombination gemäß EN 1717, geprüft nach VP 648, DVGW Registernummer CL0257 (Gesamtarmatur)
Zur Nutzung des 1/2" AG Gewindeanschlusses muss das 15 mm Cu-Rohr abgesägt werden!
Lieferumfang:
- Steckschlüssel-Oberteil und Betätigungs-Griff
- Rückflussverhinderer (RV, DIN EN 1717: EB)
- Wandhalterung mit Befestigungsmaterial
- Anschluss: G 1/2 AG / Cu-Rohr 15 mm
- Oberfläche mattchrom
- Wanddurchführung mit Isolierschlauch
Technische Daten:
- Zum Einbau im Mauerwerk mit min. 200 mm Wanddicke
- Bohrdurchmesser Ø 38 mm
Details:
- Werkstoff: Messing konform TrinkwV
- Prüfzeichen: P-IX 19319/II
- Geräuschklasse: II
- Oberfläche: mattchrom
- Gewicht: 1.56 kg/St.
- Verpackungseinheit: 1
- Dimension: DN 15 G 1/2 AG/Ø 15 mm
Montagehinweis:
Lötanschluss | 1/2" Gewindeanschluss |
Rohrverbindung herstellen Cu Ø 15x1 | Rohrverbindung herstellen G 1/2 AG |
- Kupferrohr Ø 15x1 auf die richtige Länge sägen - Spindel demontieren - Verbindung löten, - Armatur kühlen, - Leitung spülen, - Spindel einsetzen, - Druckprobe durchführen. | - Überstehendes Kupferrohr Ø 15x1 absägen, - Gewinde einhanfen, - Muffe aufschrauben, - Druckprobe durchführen. |
Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung müssen von autorisierten Fachbetrieben (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) durchgeführt werden.
Installationshinweis 400V:
Bei elektrischen Geräten mit einem Anschlusswert von 400V ist ein Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Installation darf nur durch einen eingetragenen Fachhandwerksbetrieb vorgenommen werden und vor einer Erstinstallation ist die Zustimmung des jeweiligen Netzbetreibers einzuholen.
5
4
3
2
1
Rezensionen werden geladen...
Rezension löschen
- Frostsichere Außenwandarmatur
- Wanddurchführung mit integriertem Ventilsitz
- Armaturengehäuse mit Steckschlüssel-Oberteil und Betätigungsgriff COMFORT
- Rückflussverhinderer RV
- Rohrbelüfter RB
- Lange Ventilspindel
- Steckadapter
- Isolierschlauch
- Montagestopfen
- Ablänglehren
- Verdrehsichere Wandrosette mit Innengewinde für Außenwand
- Verdrehsichere Wandrosette mit Innengewinde für Innenwand
- Befestigungsmaterial
- Werkstoff: Messing konform TrinkwV
- Oberfläche: mattchrom
- Bohrungsdurchmesser: 38 mm
- Anschluss: DN 15 G 1/2 AG
- Abgang: Schlauchverschraubung Ø 14,5 mm (DN 20 G 3/4 AG)
- Sicherungseinrichtung gemäß EN 1717: HD
- Frostsichere Außenwandarmatur
- Wanddurchführung mit integriertem Ventilsitz
- Armaturengehäuse mit Steckschlüssel-Oberteil und Betätigungsgriff COMFORT
- Rückflussverhinderer RV
- Rohrbelüfter RB
- Lange Ventilspindel
- Schlauchverschraubung
- Isolierschlauch
- Montagestopfen
- Ablänglehren
- Verdrehsichere Wandrosette mit Innengewinde für Außenwand
- Verdrehsichere Wandrosette mit Innengewinde für Innenwand
- Befestigungsmaterial
- Werkstoff: Messing konform TrinkwV
- Oberfläche: mattchrom
- Bohrungsdurchmesser: 38 mm
- Anschluss: DN 15 G 1/2 AG
- Abgang: Schlauchverschraubung Ø 14,5 mm (DN 20 G 3/4 AG)
- Sicherungseinrichtung gemäß EN 1717: HD
- Zertifikate: P-IX 19319/II, DVGW, Belgaqua
- Geräuschklasse: II
Datanorm Ausschreibungstext
Angaben ohne Gewähr!
comfort-Frostsichere Außenwandarmatur DN 15 (1/2\") AG/15mm mit Rohrbel mattchr
Komplettarmatur zur nachträglichen Montage. Frostsicherer Ventilsitz 200 mm von Vorderkante Fassade. Automatische Zwangsbelüftung des Innenrohrs bei jedem Schließvorgang.
Lieferumfang
Technische Daten
"
Merkmale
Angaben ohne Gewähr!
Wanddicke | 200 - 430 mm |
Anschlussmaß Zufuhr | 15 mm |
Anschluss Vorlauf | löten |
Mundstück Wasserhahn | sonstige |

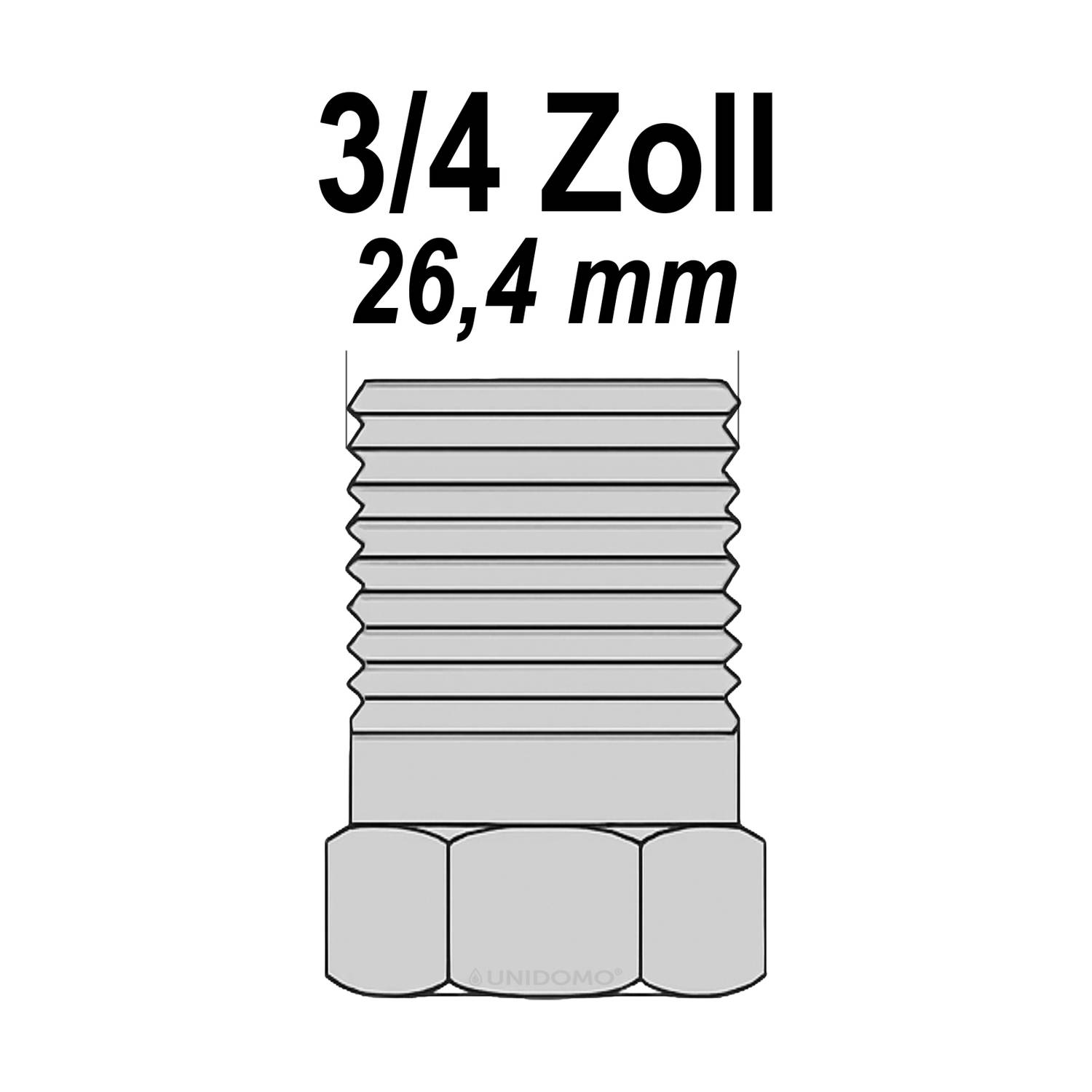

Abmessung Gewindeanschluss Auslauf in Zoll | 3/4 Zoll |
Werkstoff | Messing |
Oberflächenschutz | verchromt |
Bedienung | Schlüssel |
Rückflusssicherung nach EN 1717 | HD |
Durchmesser Wanddurchführung | 38 mm |
Max. Zapfkapazität (bei 300 kPa) | 40 l/min |
Volumenstromklasse | ohne |
Artikelbeschreibung
Angaben ohne Gewähr!
Frostsichere Außenwandarmatur POLAR II
Komplettarmatur zur nachträglichen Montage. Frostsicherer Ventilsitz 200 mm von Vorderkante Fassade. Automatische Zwangsbelüftung des Innenrohrs bei jedem Schließvorgang.
