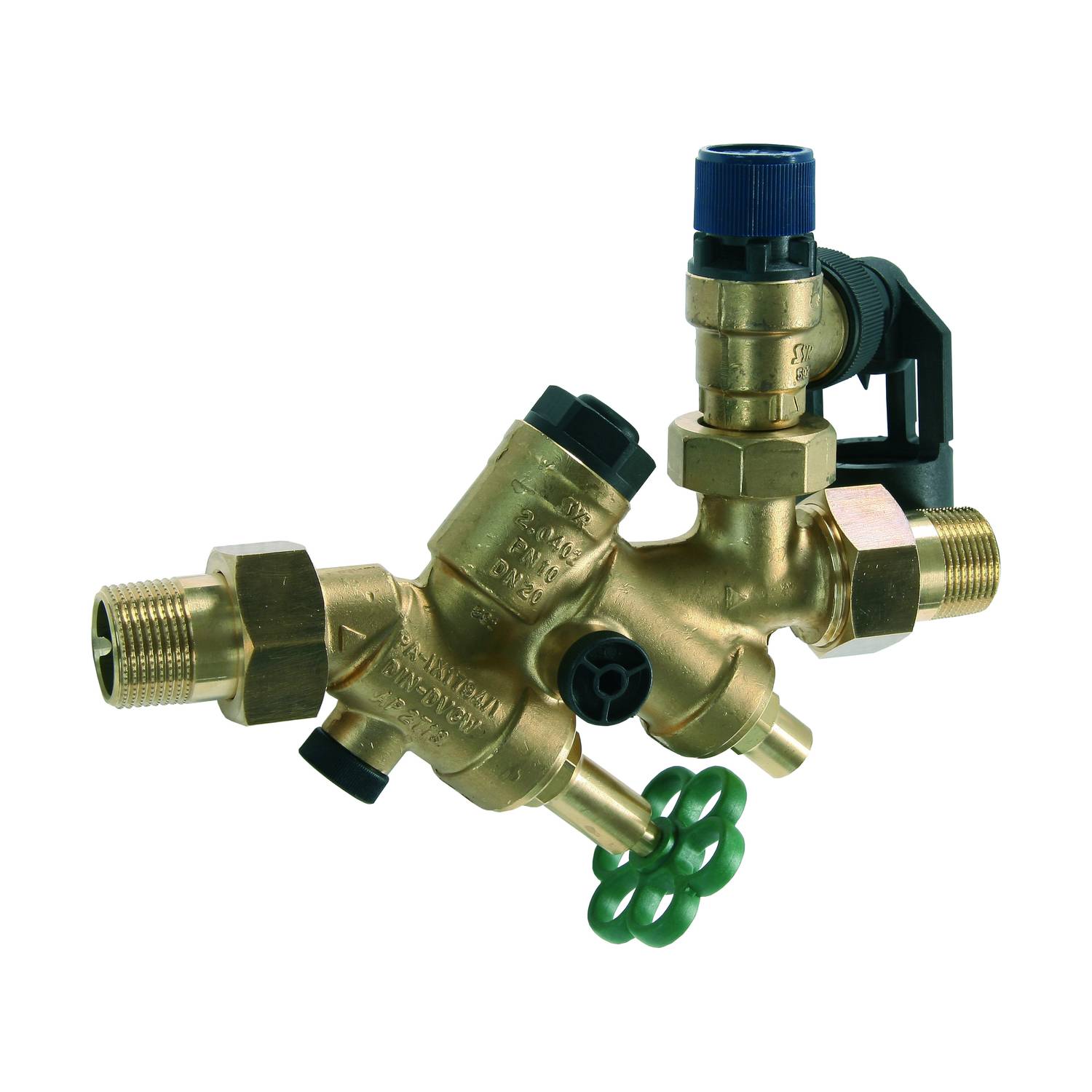

Syr SYRobloc Brauchwasser Sicherheitsgruppe DN 20 6 bar 200 bis 1000 Liter
Artikelnummer: 0024.20.000
EAN: 4017905000024
SKU: 220646
Syr SYRobloc Sicherheitsgruppe 6 bar
DN20 für Warmwasserspeicher von 200 bis 1000 Liter
Die Sicherheitsgruppe 24, DN 20 dient dem optimalen Schutz vor Drucküberschreitung in geschlossenen Trinkwassererwärmern (TWE), entsprechend DIN 1988, Teil 2; DIN 4753, Teil 1 und DIN EN 1488. Sie erfüllt die Schallschutzanforderungen nach DIN 4109 (Schallschutz im Hochbau) der Klasse 1 und enthält in kompakter Form alle Bauelemente, die nach DIN 1988 und DIN EN 1488 zur Ausrüstung von TWE’s vorgeschrieben sind. Das Sicherheitsventil schützt den nachgeschalteten TWE und der Rückflussverhinderer unterbindet das Rückfließen erwärmten Trinkwassers.
Technische Daten:
- Eingangsdruck: 10 bar nach DIN EN 1488
- Betriebsdruck: max. 80% des Ansprechdrucks vom Sicherheitsventil
- Betriebstemperatur: max. 30°C Eintrittstemperatur
- Max. Nenninhalt TWE: 1.000 Liter
- Ansprechdruck: Werksseitig: 6 bar
- Medium: Trinkwasser
- Bauteilprüf-Nr.: TÜV-SV-20-545-DN-W-p
- Einbaulage: beliebig
- Durchflussleistung: DN 20: 4,0 m³/h bei ∆p 1,0 bar
- ABP-Nr.: PA-IX 1794/I
Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung müssen von autorisierten Fachbetrieben (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) durchgeführt werden.
Installationshinweis 400V:
Bei elektrischen Geräten mit einem Anschlusswert von 400V ist ein Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Installation darf nur durch einen eingetragenen Fachhandwerksbetrieb vorgenommen werden und vor einer Erstinstallation ist die Zustimmung des jeweiligen Netzbetreibers einzuholen.
5
4
3
2
1
Rezensionen werden geladen...
Rezension löschen
Datanorm Ausschreibungstext
Angaben ohne Gewähr!
SYRobloc-Sicherheitsgruppe 24,
für den Anschluss von geschlossenen
Trinkwassererwärmern nach DIN 1988.
Bestehend aus: Absperrventil, Rückfluss-
verhinderer mit Prüfeinrichtung, zweitem
Absperrventil (nur DN 20), Membran-
Sicherheitsventil und neuem, verlänger-
barem Ablauftrichter. Gehäuse aus Press-
messing, Kappe des Ventils aus
glasfaserverstärktem Kunststoff. Sitz
des Sicherheitsventils aus Edelstahl.
DN 20, 6 bar, Verschraubung G 3/4, rg.
Bauteilprüfungen: DIN-DVGW geprüft,
TÜV-SV-15-545, Schallschutzprüfnummer
PA-IX 1794/I.
